【后注:】下载代码的注意,我的手机是4.3寸的屏,华为U9200.如果不能运行的请修改参数。看前文的第四条。Y的,省的说我传的代码不能用发火

最近一直在审视以前做过的东西,关于android摄像头预览,预览界面上呈现矩形框,在前文(

Android开发 摄像头SurfaceView预览 背景带矩形框 实现(原理:双surfaceview,顶层画矩形框,底层预览视频)

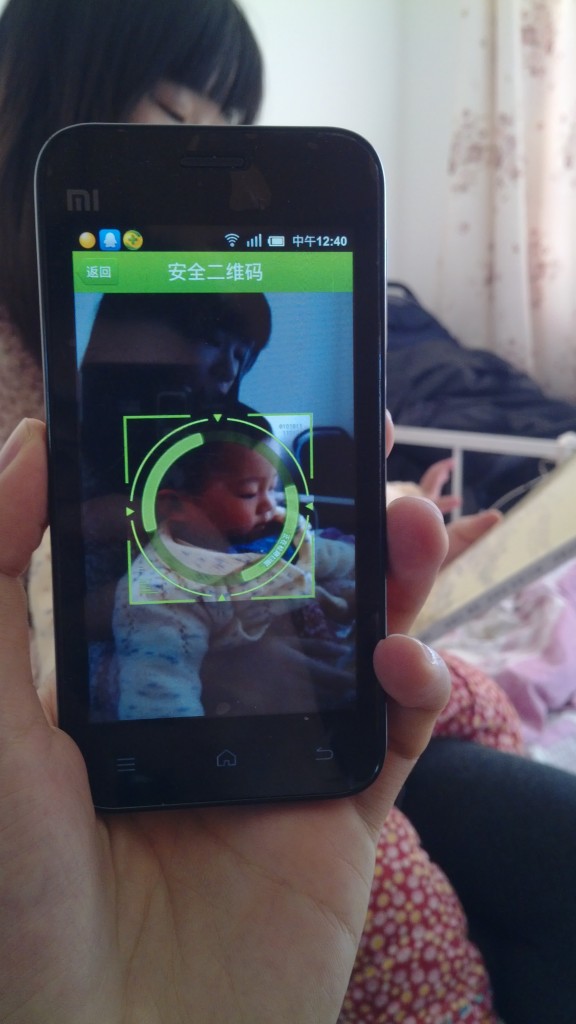

)——http://blog.csdn.net/yanzi1225627/article/details/7934710已经实现。最近发现上层绘制矩形框,用surfaceview有点大材小用了。SurfaceView绘制动画更合适,只绘制个矩形框用ImageView足够了。但有些时候必须要用SurfaceView来实现。比如360手机安全卫士扫描二维码的实现应该就是通过上下两层SurfaceView实现的(见下图)。上层SurfaceView用于显示那个可以旋转的扫描示意框,底层SurfaceView预览摄像头视频

Android摄像头:只拍摄SurfaceView预览界面特定区域内容(矩形框)—-完整实现(原理:底层SurfaceView+上层绘制ImageView) - 图2

  1. 废话不说了,稍候几天我会仿照上面360这个扫描二维码的界面做一个工程(结合PreviewCallback),公开出来。这次先谈用底层surfaceView+上层ImageView实现只拍摄矩形框中的图像。新建一个类继承ImageView,源码如下:
  1. package yan.guoqi.rectphoto;
  2. import android.content.Context;
  3. import android.graphics.Canvas;
  4. import android.graphics.Color;
  5. import android.graphics.Paint;
  6. import android.graphics.Paint.Style;
  7. import android.graphics.Rect;
  8. import android.util.AttributeSet;
  9. import android.widget.ImageView;
  10. public class DrawImageView extends ImageView{
  11. public DrawImageView(Context context, AttributeSet attrs) {
  12. super(context, attrs);
  13. // TODO Auto-generated constructor stub
  14. }
  15. Paint paint = new Paint();
  16. {
  17. paint.setAntiAlias(true);
  18. paint.setColor(Color.RED);
  19. paint.setStyle(Style.STROKE);
  20. paint.setStrokeWidth(2.5f);//设置线宽
  21. paint.setAlpha(100);
  22. };
  23. @Override
  24. protected void onDraw(Canvas canvas) {
  25. // TODO Auto-generated method stub
  26. super.onDraw(canvas);
  27. canvas.drawRect(new Rect(100, 200, 400, 500), paint);//绘制矩形
  28. }
  29. }
  30.

布局文件里与前文http://blog.csdn.net/yanzi1225627/article/details/8577756这里一样,只是在帧布局里加一个上面自定义的DrawImageView,整个布局文件示下:

  1. <LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
  2. xmlns:tools="http://schemas.android.com/tools"
  3. android:layout_width="fill_parent"
  4. android:layout_height="fill_parent"
  5. android:orientation="vertical" >
  6. <TextView
  7. android:layout_width="wrap_content"
  8. android:layout_height="wrap_content"
  9. android:text="@string/BestWish"
  10. tools:context=".RectPhoto" />
  11. <FrameLayout
  12. android:layout_width="wrap_content"
  13. android:layout_height="wrap_content" >
  14. <SurfaceView
  15. android:id="@+id/previewSV"
  16. android:layout_width="fill_parent"
  17. android:layout_height="800px" />
  18. <yan.guoqi.rectphoto.DrawImageView
  19. android:id="@+id/drawIV"
  20. android:layout_width="fill_parent"
  21. android:layout_height="800px"
  22. />
  23. </FrameLayout>
  24. <ImageButton
  25. android:id="@+id/photoImgBtn"
  26. android:layout_width="wrap_content"
  27. android:layout_height="wrap_content"
  28. android:background="@drawable/photo_img_btn"
  29. android:layout_gravity="center" />
  30. </LinearLayout>
  1. 在主程序文件里,onCreate()函数里设置底层SurfaceView为底层且透明(如果不设也可以,默认就是如此):

mPreviewSV.setZOrderOnTop(false);

mySurfaceHolder.setFormat(PixelFormat.TRANSPARENT);//translucent半透明 transparent透明

  1. 在主UI线程里的onCreate()函数里添加代码:
  2. //绘制矩形的ImageView
  3. mDrawIV = (yan.guoqi.rectphoto.DrawImageView)findViewById(R.id.drawIV);
  4. mDrawIV.onDraw(new Canvas());
  5. 看上面的DrawImageView的函数里的onDraw,画的矩形是Rect(100, 200, 400, 500)。在onPictureTaken(byte[] data, Camera camera)函数里,先将图片旋转90度,大小成为宽×高(960×1280)。由于预览surfaceview的大小是宽×高(540×800),所以在onPictureTaken函数里将960×1280的图片缩放到540×800, 缩放相同大小后就可以用矩阵的坐标直接截取子图了。核心函数就是这两句:
  6. //将960×1280缩放到540×800

Bitmap sizeBitmap = Bitmap.createScaledBitmap(rotaBitmap, 540, 800, true);

  1. Bitmap rectBitmap = Bitmap.createBitmap(sizeBitmap, 100, 200, 300, 300);//截取</strong>
  2. 注意这个截取的函数参数和矩阵的坐标关系,分别是x y轴起始坐标及 x轴宽度 y轴宽度。截取出来的图片大小应该是300×300. onPictureTaken()函数的源码如下:
  1. public void onPictureTaken(byte[] data, Camera camera) {
  2. // TODO Auto-generated method stub
  3. Log.i(tag, "myJpegCallback:onPictureTaken...");
  4. if(null != data){
  5. mBitmap = BitmapFactory.decodeByteArray(data, 0, data.length);//data是字节数据,将其解析成位图
  6. myCamera.stopPreview();
  7. isPreview = false;
  8. }
  9. //设置FOCUS_MODE_CONTINUOUS_VIDEO)之后,myParam.set("rotation", 90)失效。图片竟然不能旋转了,故这里要旋转下
  10. Matrix matrix = new Matrix();
  11. matrix.postRotate((float)90.0);
  12. Bitmap rotaBitmap = Bitmap.createBitmap(mBitmap, 0, 0, mBitmap.getWidth(), mBitmap.getHeight(), matrix, false);
  13. //旋转后rotaBitmap是960×1280.预览surfaview的大小是540×800
  14. //将960×1280缩放到540×800
  15. Bitmap sizeBitmap = Bitmap.createScaledBitmap(rotaBitmap, 540, 800, true);
  16. Bitmap rectBitmap = Bitmap.createBitmap(sizeBitmap, 100, 200, 300, 300);//截取
  17. //保存图片到sdcard
  18. if(null != rectBitmap)
  19. {
  20. saveJpeg(rectBitmap);
  21. }
  22. //再次进入预览
  23. myCamera.startPreview();
  24. isPreview = true;
  25. }
  26.

涉及到的其他函数如saveJpeg()参见前文:

2013新春奉送:Android摄像头开发完美demo—-(循环聚焦,缩放大小,旋转picture,查询支持的picturesize, ImageButton按键效果)——————

http://blog.csdn.net/yanzi1225627/article/details/8577756 重复的东西我就不发了。

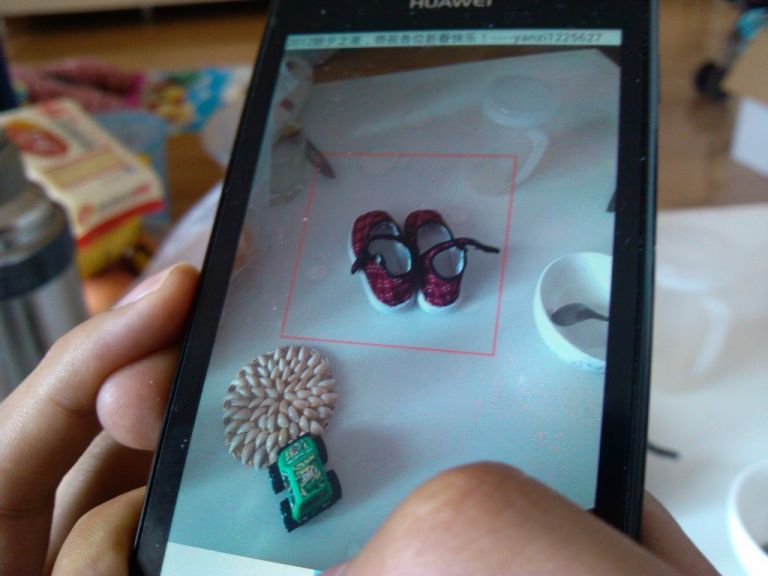

  1. 效果图如下所示:

Android摄像头:只拍摄SurfaceView预览界面特定区域内容(矩形框)—-完整实现(原理:底层SurfaceView+上层绘制ImageView) - 图3

点击拍照,查看保存后的图片如下:

Android摄像头:只拍摄SurfaceView预览界面特定区域内容(矩形框)—-完整实现(原理:底层SurfaceView+上层绘制ImageView) - 图4

  1. 反思:

1,SurfaceView为啥 无论translucent半透明还是 transparent透明基本没啥区别?而且surfaceview的setAlpha函数不能用。

2,在这里surfaceview一定要在底层(默认如此),如果设成顶层会看不到红色矩形框。可以自己测试下。

3,最纠结的一点,第一副图片里的360扫描二维码的界面,底层的预览surfaceview是半透明的,底色是灰色的,只有中间的扫描矩形框是透明的,亮色。这一块究竟是怎么实现的??下午实验了n种方法愣是无济于事。我擦。。。如果有高人,希望能不吝指点下。 不过说实话,人家已经设计出来的产品界面看着就是好,不得不服阿。以后要多多模仿钻研这些成型产品的设计。

源码下载:http://download.csdn.net/detail/yanzi1225627/5063105
