11.9.2　ngx_http_output_filter

ngx_http_output_filter方法用于发送响应包体，它的第2个参数就是用于存放响应包体的缓冲区，如下所示。

ngx_int_t ngx_http_write_filter（ngx_http_request_tr,ngx_chain_tin）

其中第2个参数in在第6章中已有过详细的介绍，这里不再赘述。用于过滤包体的HTTP模块将以ngx_http_next_body_filter作为链表指针连接成一个流水线，ngx_http_output_filter方法在发送包体时会依次调用各个过滤包体方法，其中最后一个过滤包体方法就是11.9.1节中介绍过的ngx_http_write_filter方法，它属于ngx_http_write_filter_module模块。

本节与ngx_http_send_header方法的介绍一样，不会讨论每个过滤模块的功能，我们只看最后一个包体过滤模块是怎样发送响应包体的。在图11-20中，ngx_http_write_filter方法展示了HTTP框架是如何开始发送HTTP响应包体的。

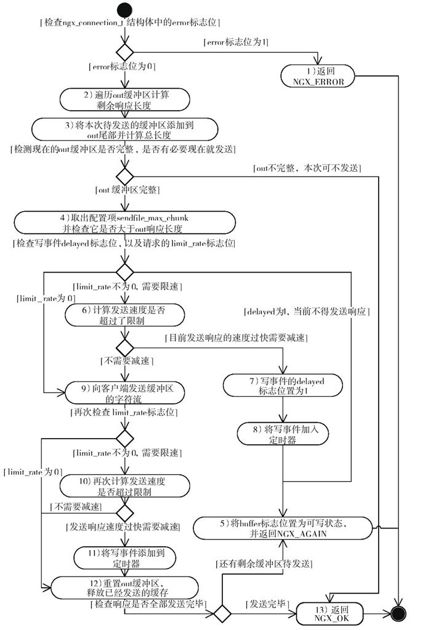

图　11-20　ngx_http_write_filter方法的流程图

图11-20中描述的ngx_http_write_filter方法主要有13个步骤，下面详细介绍这些步骤到底是如何工作的。

1）首先检查请求的连接上ngx_connection_t结构体的error标志位，如果error为1表示请求出错，那么直接返回NGX_ERROR。

2）找到请求的ngx_http_request_t结构体中存放的等待发送的缓冲区链表out，遍历这个ngx_chain_t类型的缓冲区链表，计算出out缓冲区共占用了多大的字节数，为第9步发送响应做准备。

注意　这个out链表通常都保存着待发送的响应。例如，在调用ngx_http_send_header方法时，如果HTTP响应头部过大导致无法一次性发送完，那么剩余的响应头部就会在out链表中。

3）ngx_http_write_filter方法的第2个参数in就是本次要发送的缓冲区链表（正是由HTTP模块构造、传递），本步骤将类似第2步遍历这个ngx_chain_t类型的缓存链表in，将in中的缓冲区加入到out链表的末尾，并计算out缓冲区共占用多大的字节数，为第9步发送响应做准备。

在第2、第3步的遍历过程中，会检查缓冲区中每个ngx_buf_t块的3个标志位：flush、recycled、last_buf，如果这3个标志位同时为0（即待发送的out链表中没有一个缓冲区表示响应已经结束或需要立刻发送出去），而且本次要发送的缓冲区in虽然不为空，但以上两步骤中计算出的待发送响应的大小又小于配置文件中的postpone_output参数，那么说明当前的缓冲区是不完整的且没有必要立刻发送，于是跳到第13步直接返回NGX_OK。

4）取出nginx.conf文件中匹配请求的sendfile_max_chunk配置项（如它属于某个location块下的配置项），为第9步计算发送响应的速度做准备。

首先检查连接上写事件的标志位delayed，如果delayed为1，则表示这一次的epoll调度中请求仍需要减速，是不可以发送响应的，delayed为1指明了响应需要延迟发送，这时跳到第5步执行；如果delayed为0，表示本次不需要减速，那么再检查ngx_http_request_t结构体中的limit_rate发送响应的速率，如果limit_rate为0，表示这个请求不需要限制发送速度，直接跳到第9步执行；如果limit_rate大于0，则说明发送响应的速度不能超过limit_rate指定的速度，这时跳到第6步执行。

5）将客户端对应的ngx_connection_t结构体中的buffered标志位放上NGX_HTTP_WRITE_BUFFERED宏，同时返回NGX_AGAIN，这是在告诉HTTP框架out缓冲区中还有响应等待发送。

6）ngx_http_request_t结构体中的limit_rate成员表示发送响应的最大速率，当它大于0时，表示需要限速，首先需要计算当前请求的发送速度是否已经达到限速条件。

这里需要解释第2章中介绍过的nginx.conf文件里的两个配置项：limit_rate和limit_rate_after。limit_rate表示每秒可以发送的字节数，超过这个数字就需要限速；然而，限速这个动作必须是在发送了limit_rate_after字节的响应后才能生效（对于小响应包的优化设计）。下面看看这一步是如何使用这两个配置项来计算限速的，如下所示。

limit=r-＞limit_rate*（ngx_time（）-r-＞start_sec+1）

-（c-＞sent-clcf-＞limit_rate_after）；

第9章已介绍过ngx_time（）方法，它取出了当前时间，而start_sec表示开始接收到客户端请求内容的时间，c-＞sent表示这条连接上已经发送了的HTTP响应长度，这样计算出的变量limit就表示本次可以发送的字节数了。如果limit小于或等于0，它表示这个连接上的发送响应速度已经超出了limit_rate配置项的限制，所以本次不可以继续发送，跳到第7步执行；如果limit大于0，表示本次可以发送limit字节的响应，那么跳到第9步开始发送响应。

7）由于达到发送响应的速度上限，这时将连接上写事件的delayed标志位置为1。

8）将写事件加入定时器中，其中超时时间要根据第7步算出的limit来计算，如下所示：

ngx_add_timer（c-＞write，（ngx_msec_t）（-limit*1000/r-＞limit_rate+1））；

limit是已经超发的字节数，它是0或者负数。这个定时器的超时时间是超发字节数按照limit_rate速率算出需要等待的时间再加上1毫秒，它可以使Nginx定时器准确地在允许发送响应时激活请求。之后转到第5步执行。

9）本步将把响应发送给客户端。然而，缓冲区中的响应可能非常大，那么这一次应该发送多少字节呢？这要根据第6步计算出的limit变量，以及第4步取得的配置项sendfile_max_chunk来计算，同时要根据第2、第3步遍历缓冲区计算出的待发送字节数来决定，这3个值中的最小值即作为本次发送的响应长度。

发送响应后再次检查请求的limit_rate标志位，如果limit_rate为0，则表示不需要限速，跳到第12步执行；如果limit_rate大于0，则表示需要限速，跳到第10步执行。

10）再次按照第6步中的方法计算刚发送了部分响应后，请求的发送速率是否达到limit_rate上限，如果不需要减速就直接跳到第12步；否则继续执行第11步。

11）这时表示第9步发送的响应速度还是过快了，已经超发了一些响应，那么这里类似第8步，计算出至少要经过多少毫秒后才可以继续发送，调用ngx_add_timer方法将写事件按照上面计算出的毫秒作为超时时间添加到定时器中。同时，把写事件的delayed标志位置为1。

12）重置ngx_http_request_t结构体的out缓冲区，把已经发送成功的缓冲区归还给内存池。如果out链表中还有剩余的没有发送出去的缓冲区，则添加到out链表头部，跳到第5步执行；如果已经将out链表中的所有缓冲区都发送给客户端了，则执行第13步。

13）返回NGX_OK表示成功。

以上较为详尽地描述了负责实际发送响应的ngx_http_write_filter方法是怎样工作的，包括如何更新请求里的out缓冲区，如何根据限速条件以及配置文件中的sendfile_max_chunk参数决定一次可以发送多少字节的响应。

ngx_http_send_header方法最终会调用ngx_http_write_filter方法来发送响应头部，而ngx_http_output_filter方法最终也是调用ngx_http_write_filter方法来发送响应包体的，同样，ngx_http_output_filter也有可能得到返回值NGX_AGAIN（图11-20的第5步），它表示还有未发送的响应缓冲区在out成员中。这时，需要以NGX_AGAIN作为参数调用ngx_http_finalize_request方法，该方法将把写事件的回调方法设为ngx_http_writer方法，并由它来把剩下的响应全部发送给客户端。
