12.8.4　ngx_event_pipe_read_upstream方法

ngx_event_pipe_read_upstream方法负责接收上游的响应，在这个过程中会涉及以下4种情况。

❑接收响应头部时可能接收到部分包体。

❑如果没有达到bufs.num上限，那么可以分配bufs.size大小的内存块充当接收缓冲区。

❑如果恰好下游的连接处于可写状态，则应该优先发送响应来清理出空闲缓冲区。

❑如果缓冲区全部写满，则应该写入临时文件。

这4种情况会造成ngx_event_pipe_read_upstream方法较为复杂，特别是任何一个ngx_buf_t缓冲区都存在复用的情况，什么时候释放、重复使用它们会很麻烦，因此，首先把纯粹地接收自上游缓冲区的代码提取出来，概括为流程图，如图12-11所示，读者首先看看到底怎样接收上游响应，然后再来分析ngx_event_pipe_read_upstream方法。

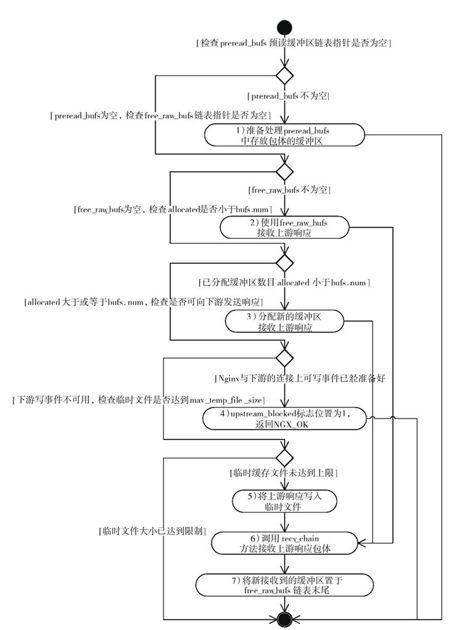

图　12-11　使用缓冲区接收上游响应的流程图

图12-11中的步骤很清晰，主要是在寻找使用哪一块缓冲区接收上游响应。注意，在选择缓冲区时也有优先级。下面我们分析其中的7个步骤。

1）首先检查ngx_event_pipe_t结构体中的preread_bufs缓冲区（若无特殊说明，以下介绍的成员都属于ngx_event_pipe_t结构体），它存放着在接收响应包头时可能接收到的包体（图12-9中的第4步初始化了preread_bufs缓冲区），如果preread_bufs中有内容，意味着需要优先处理这部分包体，而不是去接收更多的包体，这样，接收流程就结束了。如果preread_bufs缓冲区是空的，那么继续向下执行。

2）检查free_raw_bufs缓冲区链表，free_raw_bufs用来表示一次ngx_event_pipe_read_upstream方法调用过程中接收到的上游响应。注意，free_raw_bufs链表中缓冲区的顺序与接收顺序是相反的，每次使用缓冲区接收到上游发来的响应后，都会把该缓冲区添加到free_raw_bufs末尾。如果free_raw_bufs为空，则继续第3步执行；否则，跳到第6步使用free_raw_bufs缓冲区接收上游响应。

3）将已经分配的缓冲区数量（allocated成员）与bufs.num配置相比，如果allocated小于bufs.num，则可以从pool内存池中分配到一块新的缓冲区，再跳到第6步用这块缓冲区来接收上游响应，否则说明分配的缓冲区已经达到上限，跳到第4步继续向下执行。

4）检查Nginx与下游的连接downstream成员，检查它的写事件的ready标志位，如果ready为1，则表示当前可以向下游发送响应，再检查写事件的delayed标志位，如果delayed为0，则说明并不是由于限速才使得写事件准备好，这两个条件都满足时表明应当由向下游发送响应来释放缓冲区，以期可以使用释放出的空闲缓冲区再接收上游响应。怎么做到呢？将upstream_blocked置为1即可。当无法满足上述条件时，继续执行第5步。

5）检查临时文件中已经写入的响应内容长度（也就是temp_file-＞offset）是否达到配置上限（也就是max_temp_file_size配置），如果已经达到，则暂时不再接收上游响应；如果没有达到，调用ngx_event_pipe_write_chain_to_temp_file方法将响应写入临时文件中。下面简单地看看这个方法做了些什么：首先将in缓冲区链表中的内容写入temp_file临时文件中，再把写入临时文件的ngx_buf_t缓冲区由in缓冲区链表中移出，添加到out缓冲区链表中。在写入临时文件成功后，跳到第6步使用free_raw_bufs缓冲区接收上游响应。

6）调用recv_chain方法接收上游的响应。

7）将新接收到的缓冲区置到free_raw_bufs链表的最后。

图12-11中的这7个步骤将会找出一个缓冲区接收上游的响应，并把这个缓冲区添加到free_raw_bufs链表中，下面我们以此为基础，看看图12-12中ngx_event_pipe_read_upstream方法是如何处理free_raw_bufs链表的。

图12-12展示了ngx_event_pipe_read_upstream方法的全部流程，其中主要包括一个接收上游响应的循环，而每一次接收到上游响应后又会有一个循环来处理free_raw_bufs链表中的全部缓冲区，下面详细分析一下这11个步骤。

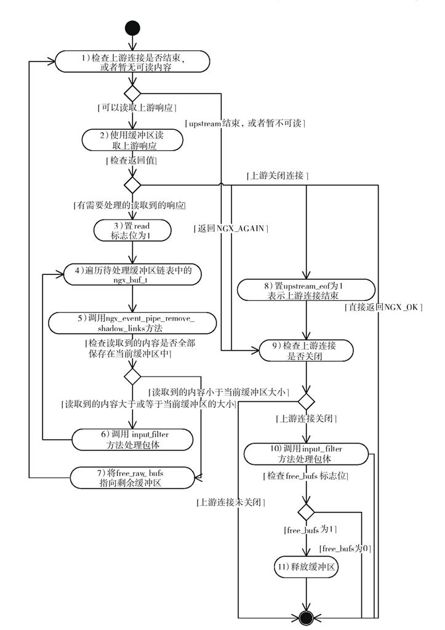

图　12-12　ngx_event_pipe_read_upstream方法接收上游响应的流程

1）检查上游连接是否结束，以及与上游连接的读事件是否已经就绪，代码如下。

//这3个标志位的意义可参见12.8.1节，其中任一个为1都表示上游连接需要结束

if（p-＞upstream_eof||p-＞upstream_error||p-＞upstream_done）{

//跳到第9步执行

break；

}

/如果读事件的ready标志位为0，则说明没有上游响应可以接收；preread_bufs预读缓冲区为空，表示接收包头时没有收到包体，或者收到过包体但已经处理过了/

if（p-＞preread_bufs==NULL＆＆！p-＞upstream-＞read-＞ready）{

//跳到第9步执行

break；

}

如果这两个条件有一个满足，则需要跳到第9步，准备结束ngx_event_pipe_read_upstream方法，否则继续执行第2步。

2）接收上游响应，这一步实际上就是执行图12-11中列出的7个步骤。它会导致3种结果：①如果free_raw_bufs链表中有需要处理的包体，则跳到第3步执行；②执行到图12-11的第4步分支，upstream_blocked标志位置为1，同时，ngx_event_pipe_read_upstream方法返回NGX_OK；③如果没有接收到包体，则跳到第8步执行。

3）置read标志位为1，表示接收到的包体待处理。

4）从接收到的缓冲区链表中取出一块ngx_buf_t缓冲区。

5）调用ngx_event_pipe_remove_shadow_links方法将这块缓冲区中的shadow域释放掉，因为刚刚接收到的缓冲区，必然不存在多次引用的情况，所以shadow成员要指向空指针。

6）检查本次读取到的包体是否大于或等于缓冲区的剩余空间大小。这一步的意义在于，如果当前接收到的长度小于缓冲区长度，则说明这个缓冲区还可以用于再次接收响应，这时跳到第7步执行；否则，这个缓冲区已满，则应该调用input_filter方法处理，当然，默认的input_filter方法就是ngx_event_pipe_copy_input_filter，它所做的事情就是在in链表中添加这个缓冲区。继续循环执行第4步，遍历本次接收到的所有缓冲区。

7）将本次接收到的缓冲区添加到free_raw_bufs链表末尾，继续第1步执行这个大循环。

8）将upstream_eof标志位置为1，表示上游服务器已经关闭了连接。

9）检查upstream_eof和upstream_error标志位是否有任意一个为1，如果有，则说明上游连接已经结束，这时如果free_raw_bufs缓冲区链表不为空，则需要跳到第10步处理free_raw_bufs中的缓冲区；否则返回NGX_OK，结束ngx_event_pipe_read_upstream方法。

10）再次调用input_filter方法处理free_raw_bufs中的缓冲区（类似第6步，但这次只处理可能剩余的最后一个缓冲区）。

11）检查free_bufs标志位，如果free_bufs为1，则说明需要尽快释放缓冲区中用到的内存，这时调用ngx_pfree方法释放shadow域为空的缓冲区。

可以看到，ngx_event_pipe_read_upstream方法将会把接收到的响应存放到内存或者磁盘文件中，同时用ngx_buf_t缓冲区指向这些响应，最后用in和out缓冲区链表把这些ngx_buf_t缓冲区管理起来。图12-12只是展示了ngx_event_pipe_read_upstream方法的主要流程，如果需要理解这种转发时缓冲区的详细用法，还需要对照着图12-11和图12-12来阅读ngx_event_pipe.c源文件。
