12.8.3　转发响应的包体

在图12-9中我们看到，处理上游读事件的方法是ngx_http_upstream_process_upstream，处理下游写事件的方法是ngx_http_upstream_process_downstream，但它们最终都是通过ngx_event_pipe方法实现缓存转发响应功能的（类似于在12.7.2节中介绍过的无缓存转发响应情形，ngx_http_upstream_process_non_buffered_upstream方法负责处理上游读事件，ngx_http_upstream_process_non_buffered_downstream方法负责处理下游写事件，但它们最终都是通过ngx_http_upstream_process_non_buffered_request方法实现转发响应功能的）。无论是否打开缓存，它们的代码都非常相似，所以本节不再罗列这两种方法的代码，直接开始介绍ngx_event_pipe方法，先来看看它的定义。

ngx_int_t ngx_event_pipe（ngx_event_pipe_t*p,ngx_int_t do_write）

其中，p参数正是负责转发响应的ngx_event_pipe_t结构体，而do_write则是标志位，其为1时表示需要向下游客户端发送响应，为0时表示仅需要由上游客户端接收响应。图12-10给出了ngx_event_pipe方法的流程图，该方法通过调用ngx_event_pipe_read_upstream方法读取上游响应，调用ngx_event_pipe_write_to_downstream方法向下游发送响应，因此，在流程图中暂时看不出内存缓冲区与临时缓存文件的用法。

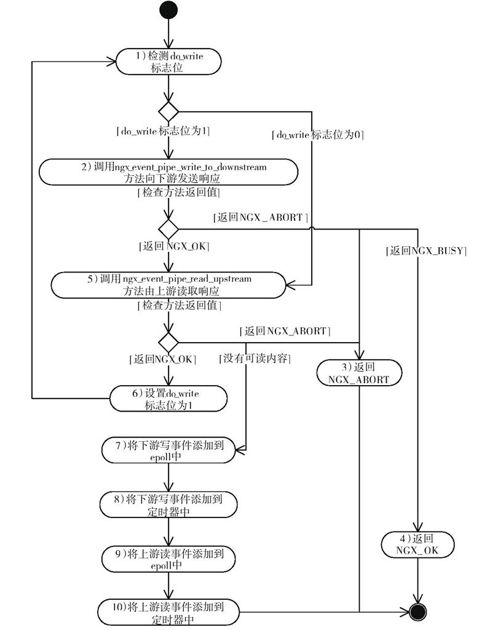

图　12-10　ngx_event_pipe方法的流程图

下面介绍图12-10中的10个步骤。

1）检查do_write标志位，如果do_write为0，则直接跳到第5步开始读取上游服务器发来的响应；如果do_write为1，则继续执行第2步。

2）调用ngx_event_pipe_write_to_downstream方法（参见12.8.5节）向下游客户端发送响应包体，检测其返回值：如果返回NGX_OK，则跳到第5步处理上游的读事件；如果返回NGX_ABORT，则跳到第3步执行；如果返回NGX_BUSY，则跳到第4步执行。

3）ngx_event_pipe方法结束，返回NGX_ABORT表示请求处理失败。

4）ngx_event_pipe方法结束，返回NGX_OK表示本次暂不往下执行。

5）调用ngx_event_pipe_read_upstream方法（参见12.8.4节）读取上游服务器的响应，同时检测其返回值以及ngx_event_pipe_t结构体中的read和upstream_blocked标志位：如果返回NGX_ABORT，则跳到第3步执行，否则检查read和upstream_blocked标志位。如果这两个标志位同时为0，那么跳到第7步执行；如果这两个标志位有任一个为1，则表示需要向下游发送读到的响应，跳到第6步执行。在这里，read标志位为1时表示ngx_event_pipe_read_upstream方法执行后读取到了响应，而upstream_blocked为1时则表示执行后需要暂时停止读取上游响应，需要通过向下游发送响应来清理出空闲缓冲区，以供ngx_event_pipe_read_upstream方法再次读取上游的响应。

6）设置do_write标志位为1，继续跳到第1步向下游发送刚收到的上游响应，重复这个循环。

7）调用ngx_handle_read_event方法将上游的读事件添加到epoll中，等待下一次接收到上游响应的事件出现。

8）调用ngx_add_timer方法将上游的读事件添加到定时器中，超时时间就是ngx_event_pipe_t结构体的read_timeout成员（参见图12-9的第3步关于该成员的初始化）。

9）调用ngx_handle_write_event方法将下游的写事件添加到epoll中，等待下一次可以向下游发送响应的事件出现。

10）调用ngx_add_timer方法将下游的写事件添加到定时器中，超时时间就是ngx_event_pipe_t结构体的send_timeout成员（参见图12-9的第3步关于该成员的初始化）。

可以看到，ngx_event_pipe方法在没有涉及缓存细节的情况下设计了转发响应的流程，它是通过调用ngx_event_pipe_read_upstream方法和ngx_event_pipe_write_to_downstream方法，以及检测它们的返回值来把握缓存响应的转发，再把事件与epoll和定时器关联起来的。下面我们将详细描述如何读取响应、如何分配内存缓冲区、如何通过写入临时文件释放缓冲区、如何通过向下游发送响应来更新缓冲区。
