第1章　计算机系统知识

1.1　计算机系统基础知识

1.1.1　计算机系统硬件基本组成

计算机的基本硬件系统由运算器、控制器、存储器、输入设备和输出设备5大部件组成。运算器、控制器等部件被集成在一起统称为中央处理元（Central Processing Unit, CPU）。CPU是硬件系统的核心，用于数据的加工处理，能完成各种算术、逻辑运算及控制功能。存储器是计算机系统中的记忆设备，分为内部存储器和外部存储器。前者速度高、容量小，一般用于临时存放程序、数据及中间结果。而后者容量大、速度慢，可以长期保存程序和数据。输入设备和输出设备合称为外部设备（简称外设），输入设备用于输入原始数据及各种命令，而输出设备则用于输出计算机运行的结果。

1.1.2　中央处理单元

1．CPU的功能

（1）程序控制。CPU通过执行指令来控制程序的执行顺序，这是CPU的重要职能。

（2）操作控制。一条指令功能的实现需要若干操作信号来完成，CPU产生每条指令的操作信号并将操作信号送往不同的部件，控制相应的部件按指令的功能要求进行操作。

（3）时间控制。CPU对各种操作进行时间上的控制，这就是时间控制。CPU对每条指令的整个执行时间要进行严格控制。同时，指令执行过程中操作信号的出现时间、持续时间及出现的时间顺序都需要进行严格控制。

（4）数据处理。CPU通过对数据进行算术运算及逻辑运算等方式进行加工处理，数据加工处理的结果被人们所利用。所以，对数据的加工处理是CPU最根本的任务。

2．CPU的组成

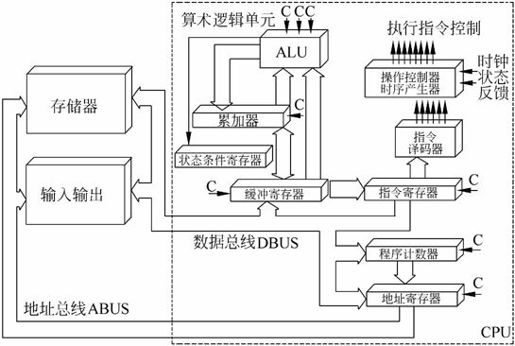

CPU主要由运算器、控制器、寄存器组和内部总线等部件组成，如图1-1所示。

图1-1　CPU基本组成结构示意图

1）运算器

运算器由算术逻辑单元（Arithmetic and Logic Unit, ALU）、累加寄存器、数据缓冲寄存器和状态条件寄存器组成，它是数据加工处理部件，完成计算机的各种算术和逻辑运算。相对控制器而言，运算器接受控制器的命令而进行动作，即运算器所进行的全部操作都是由控制器发出的控制信号来指挥的，所以它是执行部件。运算器有如下两个主要功能。

（1）执行所有的算术运算，如加、减、乘、除等基本运算及附加运算。

（2）执行所有的逻辑运算并进行逻辑测试，如与、或、非、零值测试或两个值的比较等。

下面简要介绍运算器的各组成部件的组成和功能。

（1）算术逻辑单元。ALU是运算器的重要组成部件，负责处理数据，实现对数据的算术运算和逻辑运算。

（2）累加寄存器（AC）。AC通常简称为累加器，它是一个通用寄存器。其功能是当运算器的算术逻辑单元执行算术或逻辑运算时，为ALU提供一个工作区。例如，在执行一个减法运算前，先将被减数暂取出放在AC中，再从内存储器中取出减数，然后同AC的内容相减，所得的结果送回AC中。运算的结果是放在累加器中的，运算器中至少要有一个累加寄存器。

（3）数据缓冲寄存器（DR）。在对内存储器进行读写操作时，用DR暂时存放由内存储器读写的一条指令或一个数据字，将不同时间段内读写的数据隔离开来。DR的主要作用为：作为CPU和内存、外部设备之间数据传送的中转站；作为CPU和内存、外围设备之间在操作速度上的缓冲；在单累加器结构的运算器中，数据缓冲寄存器还可兼作为操作数寄存器。

（4）状态条件寄存器（PSW）。PSW保存由算术指令和逻辑指令运行或测试的结果建立的各种条件码内容，主要分为状态标志和控制标志，如运算结果进位标志（C）、运算结果溢出标志（V）、运算结果为0标志（Z）、运算结果为负标志（N）、中断标志（I）、方向标志（D）和单步标志等。这些标志通常分别由1位触发器保存，保存了当前指令执行完成之后的状态。通常，一个算术操作产生一个运算结果，而一个逻辑操作则产生一个判决。

2）控制器

运算器只能完成运算，而控制器用于控制整个CPU的工作，它决定了计算机运行过程的自动化。它不仅要保证程序的正确执行，而且要能够处理异常事件。控制器一般包括指令控制逻辑、时序控制逻辑、总线控制逻辑和中断控制逻辑等几个部分。

指令控制逻辑要完成取指令、分析指令和执行指令的操作，其过程分为取指令、指令译码、按指令操作码执行、形成下一条指令地址等步骤。

（1）指令寄存器（IR）。当CPU执行一条指令时，先把它从内存储器取到缓冲寄存器中，再送入IR暂存，指令译码器根据IR的内容产生各种微操作指令，控制其他的组成部件工作，完成所需的功能。

（2）程序计数器（PC）。PC具有寄存信息和计数两种功能，又称为指令计数器。程序的执行分两种情况，一是顺序执行，二是转移执行。在程序开始执行前，将程序的起始地址送入PC，该地址在程序加载到内存时确定，因此PC的内容即是程序第一条指令的地址。执行指令时，CPU将自动修改PC的内容，以便使其保持的总是将要执行的下一条指令的地址。由于大多数指令都是按顺序来执行的，所以修改的过程通常只是简单地对PC加1。当遇到转移指令时，后继指令的地址根据当前指令的地址加上一个向前或向后转移的位移量得到，或者根据转移指令给出的直接转移的地址得到。

（3）地址寄存器（AR）。AR保存当前CPU所访问的内存单元的地址。由于内存和CPU存在着操作速度上的差异，所以需要使用AR保持地址信息，直到内存的读／写操作完成为止。

（4）指令译码器（ID）。指令分为操作码和地址码两部分，为了能执行任何给定的指令，必须对操作码进行分析，以便识别所完成的操作。指令译码器就是对指令中的操作码字段进行分析解释，识别该指令规定的操作，向操作控制器发出具体的控制信号，控制各部件工作，完成所需的功能。

时序控制逻辑要为每条指令按时间顺序提供应有的控制信号。总线逻辑是为多个功能部件服务的信息通路的控制电路。中断控制逻辑用于控制各种中断请求，并根据优先级的高低对中断请求进行排队，逐个交给CPU处理。

3）寄存器组

寄存器组可分为专用寄存器和通用寄存器。运算器和控制器中的寄存器是专用寄存器，其作用是固定的。通用寄存器用途广泛并可由程序员规定其用途，其数目因处理器不同有所差异。

3．多核CPU

核心（Die）又称为内核，是CPU最重要的组成部分。CPU中心那块隆起的芯片就是核心，是由单晶硅以一定的生产工艺制造出来的，CPU所有的计算、接收／存储命令、处理数据都由核心执行。各种CPU核心都具有固定的逻辑结构，一级缓存、二级缓存、执行单元、指令级单元和总线接口等逻辑单元都会有科学的布局。

多核即在一个单芯片上面集成两个甚至更多个处理器内核，其中每个内核都有自己的逻辑单元、控制单元、中断处理器、运算单元，一级Cache、二级Cache共享或独有，其部件的完整性和单核处理器内核相比完全一致。

CPU的主要厂商AMD和Intel的双核技术在物理结构上有很大不同。AMD将两个内核做在一个Die（晶元）上，通过直连架构连接起来，集成度更高。Intel则是将放在不同Die上的两个内核封装在一起，因此有人将Intel的方案称为“双芯”，将AMD的方案称为“双核”。从用户端的角度来看，AMD的方案能够使双核CPU的管脚、功耗等指标跟单核CPU保持一致，从单核升级到双核，不需要更换电源、芯片组、散热系统和主板，只需要刷新BIOS软件即可。

1.1.3　数据表示

各种数值在计算机中表示的形式称为机器数，其特点是采用二进制计数制，数的符号用0，1表示，小数点则隐含表示而不占位置。机器数对应的实际数值称为数的真值。

机器数有无符号数和带符号数之分。无符号数表示正数，在机器数中没有符号位。对于无符号数，若约定小数点的位置在机器数的最低位之后，则是纯整数；若约定小数点的位置在机器数的最高位之前，则是纯小数。对于带符号数，机器数的最高位是表示正、负的符号位，其余位则表示数值。若约定小数点的位置在机器数的最低数值位之后，则是纯整数；若约定小数点的位置在机器数的最高数值位之前（符号位之后），则是纯小数。

为了便于运算，带符号的机器数可采用原码、反码和补码等不同的编码方法，机器数的这些编码方法称为码制。

1）原码、反码、补码和移码

（1）原码表示法。数值X的原码记为[X]_原，如果机器字长为n（即采用n个二进制位表示数据），则原码的定义如下：

若X是纯整数，则

若X是纯小数，则

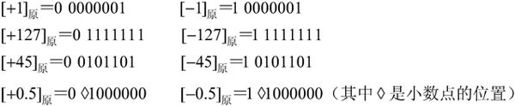

【例1.1】　若机器字长n等于8，分别给出＋1，－1，＋127，－127，＋45，－45，＋0.5，－0.5的原码表示。

在原码表示法中，最高位是符号位，0表示正号，1表示负号，其余的n－1位表示数值的绝对值。数值0的原码表示有两种形式：[＋0]_原＝00000000，[－0]_原＝10000000。

（2）反码表示法。数值X的反码记作[X]_反，如果机器字长为n，则反码定义如下：

若X是纯整数，则

若X是纯小数，则

【例1.2】　若机器字长n等于8，分别给出＋1，－1，＋127，－127，＋45，－45，＋0.5，－0.5的反码表示。

在反码表示中，最高位是符号位，0表示正号，1表示负号，正数的反码与原码相同，负数的反码则是其绝对值按位求反。数值0的反码表示有两种形式：[＋0]_反＝00000000，[－0]_反＝11111111。

（3）补码表示法。数值X的补码记作[X]_补，如果机器字长为n，则补码定义如下：

若X是纯整数，则

若X是纯小数，则

【例1.3】　若机器字长n等于8，分别给出＋1，－1，＋127，－127，＋45，－45，＋0.5，－0.5的补码表示。

在补码表示中，最高位为符号位，0表示正号，1表示负号，正数的补码与其原码和反码相同，负数的补码则等于其反码的末尾加1。在补码表示中，0有唯一的编码：[＋0]_补＝00000000，[－0]_补＝00000000。

（4）移码表示法。移码表示法是在数X上增加一个偏移量来定义的，常用于表示浮点数中的阶码。如果机器字长为n，规定偏移量为2^n－1，则移码定义如下：

若X是纯整数，则[X]_移＝2^n－1＋X（－2^n－1≤X＜2^n－1）；若X是纯小数，则[X]_补＝1＋X（－1≤X＜1）。

【例1.4】　若机器字长n等于8，分别给出＋1，－1，＋127，－127，＋45，－45，＋0.5，－0.5，＋0，－0的移码表示。

实际上，在偏移2^n－1的情况下，只要将补码的符号位取反便可获得相应的移码表示。

2）定点数和浮点数

（1）定点数。所谓定点数，就是小数点的位置固定不变的数。小数点的位置通常有两种约定方式：定点整数（纯整数，小数点在最低有效数值位之后）和定点小数（纯小数，小数点在最高有效数值位之前）。

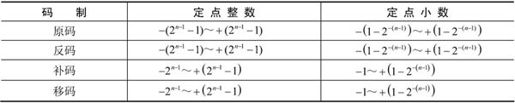

设机器字长为n，各种码制下带符号数的范围如表1-1所示。

表1-1　机器字长为n时各种码制表示的带符号数的范围

（2）浮点数。当机器字长为n时，定点数的补码和移码可表示2^n－1个数，而其原码和反码只能表示2^n－1－1个数（0的表示占用了两个编码），因此，定点数所能表示的数值范围比较小，运算中很容易因结果超出范围而溢出。因此引入浮点数，浮点数是小数点位置不固定的数，它能表示更大范围的数。

在十进制中，一个数可以写成多种表示形式。例如，83.125可写成10³×0.083125或10⁴×0.0083125等。同样，一个二进制数也可以写成多种表示形式。例如，二进制数1011.10101可以写成2⁴×0.101110101、2⁵×0.0101110101或2⁶×0.00101110101等。由此可知，一个二进制数N可以表示为更一般的形式N＝2^E×F，其中E称为阶码，F叫做尾数。用阶码和尾数表示的数叫做浮点数，这种表示数的方法称为浮点表示法。

在浮点表示法中，阶码通常为带符号的纯整数，尾数为带符号的纯小数。浮点数的表示格式如下：

很明显，一个数的浮点表示不是唯一的。当小数点的位置改变时，阶码也随着相应改变，因此可以用多种浮点形式表示同一个数。

浮点数所能表示的数值范围主要由阶码决定，所表示数值的精度则由尾数决定。为了充分利用尾数来表示更多的有效数字，通常采用规格化浮点数。规格化就是将尾数的绝对值限定在区间[0.5，1]。当尾数用补码表示时，需要注意如下问题。

①若尾数M≥0，则其规格化的尾数形式为M＝0.1×××…×，其中×可为0，也可为1，即将尾数限定在区间[0.5，1]。

②若尾数M＜0，则其规格化的尾数形式为M＝1.0×××…×，其中×可为0，也可为1，即将尾数M的范围限定在区间[－1，－0.5]。

如果浮点数的阶码（包括1位阶符）用R位的移码表示，尾数（包括1位数符）用M位的补码表示，则这种浮点数所能表示的数值范围如下。

最大的正数：最小的负数：

（3）工业标准IEEE 754。IEEE 754是由IEEE制定的有关浮点数的工业标准，被广泛采用。该标准的表示形式如下：

其中，（－1）^S为该浮点数的数符，当S为0时表示正数，S为1时表示负数；E为指数（阶码），用移码表示；（b₀b₁b₂b₃…b_p－1）为尾数，其长度为P位，用原码表示。

目前，计算机中主要使用三种形式的IEEE 754浮点数，如表1-2所示。

表1-2　三种形式的IEEE 754浮点数格式

续表

在IEEE 754标准中，约定小数点左边隐含有一位，通常这位数就是1，因此单精度浮点数尾数的有效位数为24位，即尾数为1.××…×。

【例1.5】　利用IEEE 754标准将数176.0625表示为单精度浮点数。

解：首先将该十进制转换成二进制数。

（176.0625）₁₀＝（10110000.0001）₂

其次对二进制数进行规格化处理：10110000.0001＝1◇01100000001×2⁷。这就保证了使b₀为1，而且小数点应当在◇位置上。将b₀去掉并扩展为单精度浮点数所规定的23位尾数01100000001000000000000。

然后求阶码，上述表示中的指数为7，而单精度浮点数规定指数的偏移量为127（注意，不是前面移码描述中所提到的128），即在指数7上加127。那么，E＝7＋127＝134，则指数的移码表示为10000110。

最后，可得到（176.0625）₁₀的单精度浮点数表示形式：

0　　10000110　01100000001000000000000

（4）浮点数的运算。设有浮点数X＝M×2^j，Y＝N×2^j，求X±Y的运算过程要经过对阶、求尾数和（差）、结果规格化并判溢出、舍入处理和溢出判别等步骤。

①对阶。使两个数的阶码相同。令K＝｜i－j｜，把阶码小的数的尾数右移K位，使其阶码加上K。

②求尾数和（差）。

③结果规格化并判溢出。若运算结果所得的尾数不是规格化的数，则需要进行规格化处理。当尾数溢出时，需要调整阶码。

④舍入。在对结果右规时，尾数的最低位将因移出而丢掉。另外，在对阶过程中也会将尾数右移使最低位丢掉。这就需要进行舍入处理，以求得最小的运算误差。

⑤溢出判别。以阶码为准，若阶码溢出，则运算结果溢出；若阶码下溢（小于最小值），则结果为0；否则结果正确无溢出。

浮点数相乘，其积的阶码等于两乘数的阶码相加，积的尾数等于两乘数的尾数相乘。浮点数相除，其商的阶码等于被除数的阶码减去除数的阶码，商的尾数等于被除数的尾数除以除数的尾数。乘除运算的结果都需要进行规格化处理并判断阶码是否溢出。

1.1.4　校验码

计算机系统运行时，各个部件之间要进行数据交换，为了确保数据在传送过程中正确无误，一是提高硬件电路的可靠性，二是提高代码的校验能力，包括查错和纠错。通常使用校验码的方法来检测传送的数据是否出错。其基本思想是把数据可能出现的编码分为两类：合法编码和错误编码。合法编码用于传送数据，错误编码是不允许在数据中出现的编码。合理地设计错误编码以及编码规则，使得数据在传送中出现某种错误时就会变成错误编码，这样就可以检测出接收到的数据是否有错。

所谓码距，是指一个编码系统中任意两个合法编码之间至少有多少个二进制位不同。例如，4位8421码的码距为1，在传输过程中，该代码的一位或多位发生错误，都将变成另外一个合法编码，因此这种代码无差错能力。下面简要介绍常用的三种校验码：奇偶校验码、海明码和循环冗余校验码。

1．奇偶校验码（Parity Codes）

奇偶校验是一种简单有效的校验方法。这种方法通过在编码中增加一位校验位来使编码中1的个数为奇数（奇校验）或者为偶数（偶校验），从而使码距变为2。对于奇校验，它可以检测代码中奇数位出错的编码，但不能发现偶数位出错的情况，即当合法编码中奇数位发生了错误，即编码中的1变成0或0变成1，则该编码中1的个数的奇偶性就发生了变化，从而可以发现错误。

常用的奇偶校验码有三种：水平奇偶校验码、垂直奇偶校验码和水平垂直校验码。

2．海明码（Hamming Code）

海明码是由贝尔实验室的Richard Hamming设计的，它也是利用奇偶性来检错和纠错的校验方法。海明码的构成方法是：在数据位之间插入k个校验位，通过扩大码距来实现检错和纠错。

设数据位是n位，校验位是k位，则n和k必须满足以下关系：

2^k－1≥n＋k

海明码的编码规则如下。

设k个校验位为P_k，P_k－1，…，P₁，n个数据位为D_n－1，D_n－2，…，D₁，D₀，对应的海明码为H_n＋k，H_n＋k－1，…，H₁，那么：

（1）P_i在海明码的第2^i－1位置，即H_j＝P_i，且j＝2^i－1；数据位则依序从低到高占据海明码中剩下的位置。

（2）海明码中的任一位都是由若干个校验位来校验的。其对应关系如下：被校验的海明位的下标等于所有参与校验该位的校验位的下标之和，而校验位则由自身校验。

对于8位的数据位，进行海明校验需要4个校验位（2³－1＝7，2⁴－1＝15＞8＋4）。令数据位为D₇，D₆，D₅，D₄，D₃，D₂，D₁，D₀，校验位为P₄，P₃，P₂，P₁，形成的海明码为H₁₂，H₁₁，…，H₃，H₂，H₁，则编码过程如下。

（1）确定D与P在海明码中的位置，如下所示：

（2）确定校验关系，如表1-3所示。

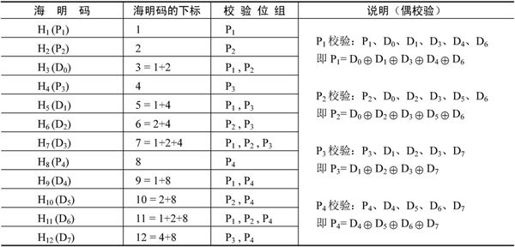

表1-3　海明码的校验关系表

若采用奇校验，则将各校验位的偶校验值取反即可。

（3）检测错误。对使用海明编码的数据进行差错检测很简单，只需作以下计算：

若采用偶校验，则G₄G₃G₂G₁全为0时表示接收到的数据无错误（奇校验则应全为1）。当G₄G₃G₂G₁不全为0说明发生了差错，而且G₄G₃G₂G₁的十进制值指出了发生错误的位置，例如G₄G₃G₂G₁＝1010，说明H₁₀（D₅）出错了，将其取反即可纠正错误。

【例1.6】　设数据为01101001，试采用4个校验位求其偶校验方式的海明码。

解：D₇D₆D₅D₄D₃D₂D₁D₀＝01101001，根据公式

因此，求得的海明码为：

3．循环冗余校验码（Cyclic Redundancy Check, CRC）

循环冗余校验码广泛应用于数据通信领域和磁介质存储系统中。它利用生成多项式为k个数据位产生r个校验位来进行编码，其编码长度为k＋r。CRC的代码格式为：

由此可知，循环冗余校验码是由两部分组成的，左边为信息码（数据），右边为校验码。若信息码占k位，则校验码就占n－k位。其中，n为CRC码的字长，所以又称为（n，k）码。校验码是由信息码产生的，校验码位数越长，该代码的校验能力就越强。在求CRC编码时，采用的是模2运算。模2运算加减运算的规则是按位运算，不发生借位和进位。

1.2　计算机体系结构

1.2.1　计算机体系结构的发展

1．计算机系统结构概述

1964年，阿姆达尔（G. M. Amdahl）在介绍IBM360系统时指出：计算机体系结构是站在程序员的角度所看到的计算机属性，即程序员要能编写出可在机器上正确运行的程序所必须了解的概念性结构和功能特性。

1982年，梅尔斯（G. J. Myers）在其所著《计算机体系结构的进展》（Advances in Computer Architecture）一书中，定义了组成计算机系统的若干层次，每一层都提供一定的功能支持它上面的一层，并把不同层之间的界面定义为某种类型的体系结构。Myers的定义发展了Amdahl的概念性结构的思想，明确了传统体系结构就是指硬件与软件之间的界面，即指令集体系结构。

1984年，拜尔（J. L. Baer）在一篇题为“计算机体系结构（Computer Architecture）”的文章中，给出了一个含义更加广泛的定义：体系结构是由结构、组织、实现、性能4个基本方面组成。其中，结构指计算机系统各种硬件的互连，组织指各种部件的动态联系与管理，实现指各模块设计的组装完成，性能指计算机系统的行为表现。这个定义发展了Amdahl的功能特性思想。显然，这里的计算机系统组织又成为体系结构的一个子集。

关于计算机体系结构、计算机组织和计算机实现三者的关系如下。

（1）计算机体系结构（computer architecture）是指计算机的概念性结构和功能属性。

（2）计算机组织（computer organization）是指计算机体系结构的逻辑实现，包括机器内的数据流和控制流的组成以及逻辑设计等（常称为计算机组成原理）。

（3）计算机实现（computer implementation）是指计算机组织的物理实现。

2．计算机体系结构分类

（1）宏观上按处理机的数量进行分类，分为单处理系统、并行处理与多处理系统和分布式处理系统。

·　单处理系统（uniprocessing system）。利用一个处理单元与其他外部设备结合起来，实现存储、计算、通信、输入与输出等功能的系统。

·　并行处理与多处理系统（parallel processing and multiprocessing system）。为了充分发挥问题求解过程中处理的并行性，利用两个以上的处理机互连起来，彼此进行通信协调，以便共同求解一个大问题的计算机系统。

·　分布式处理系统（distributed processing system）。指物理上远距离而松耦合的多计算机系统。其中，物理上的远距离意味着通信时间与处理时间相比已不可忽略，在通信线路上的数据传输速率要比在处理机内部总线上传输慢得多，这也正是松耦合的含义。

（2）微观上按并行程度分类，有Flynn分类法、冯泽云分类法、Handler分类法和Kuck分类法。

·　Flynn分类法。1966年，M. J. Flynn提出按指令流和数据流的多少进行分类。指令流为机器执行的指令序列，数据流是由指令调用的数据序列。Flynn把计算机系统的结构分为单指令流、单数据流（Single Instruction stream Single Data stream, SISD）、单指令流、多数据流（Single Instruction stream Multiple Data stream, SIMD）、指令流、单数据流（Multiple Instruction stream Single Data stream, MISD）和多指令流、多数据流（Multiple Instruction stream Multiple Data stream, MIMD）4类。

·　冯译云分类法。1972年，美籍华人冯泽云（Tse-yun Feng）提出按并行度对各种计算机系统进行结构分类。所谓最大并行度Pm，是指计算机系统在单位时间内能够处理的最大二进制位数。冯泽云把计算机系统分成字串行位串行（WSBS）计算机、字并行位串行（WPBS）计算机、字串行位并行（WSBP）计算机和字并行位并行（WPBP）计算机4类。

·　Handler分类法。1977年，德国的汉德勒（Wolfgang Handler）提出一个基于硬件并行程度计算并行度的方法，把计算机的硬件结构分为三个层次：处理机级、每个处理机中的算逻单元级、每个算逻单元中的逻辑门电路级。分别计算这三级中可以并行或流水处理的程序，即可算出某系统的并行度。

·　Kuck分类法。1978年，美国的库克（David J. Kuck）提出与Flynn分类法类似的方法，用指令流和执行流（execution stream）及其多重性来描述计算机系统控制结构的特征。Kuck把系统结构分为单指令流单执行流（SISE）、单指令流多执行流（SIME）、多指令流单执行流（MISE）和多指令流多执行流（MIME）4类。

3．指令系统

1）指令集体系结构的分类

从体系结构的观点对指令集进行分类，可以根据下述5种尺度。

（1）操作数在CPU中的存储方式，即操作数从主存中取来后保存在什么地方。

（2）显式操作数的数量，即在典型的指令中有多少个显式命名的操作数。

（3）操作数的位置，即任一个ALU指令的操作数能否放在主存中，如何定位。

（4）指令的操作，即在指令集中提供哪些操作。

（5）操作数的类型与大小。

按暂存机制分类，根据在CPU内部存储操作数的区别，可以把指令集体系分为三类：堆栈（stack）、累加器（accumulator）和寄存器集（a set of registers）。

通用寄存器机（General-Purpose Register Machines, GPR机）的关键性优点是编译程序能有效地使用寄存器，无论是计算表达式的值，还是从全局的角度使用寄存器来保存变量的值。在表达式求解时，寄存器比堆栈或者累加器能提供更加灵活的次序。更重要的是，寄存器能用来保存变量。当变量分配给寄存器时，访存流量（memory traffic）就会减少，程序运行就会加速，而且代码密度也会得到改善。可以用指令集的两个主要特征来区分GPR体系结构。这两个特征都是关于ALU指令，即典型的算术逻辑指令中操作数的本质。第一个是ALU指令有两个或三个操作数。在三操作数格式中，指令包括两个源操作数和一个目的操作数；在二操作数格式中，有一个操作数，既是源操作数又是目的操作数。第二个是ALU指令中有几个操作数是存储器地址，对典型的ALU指令，这个数可能在1与3之间。

2）指令格式及其优化

设计指令格式时需要优先考虑一些原则，如指令长度、是否有足够的空间表示所有期望的操作、存取指令速度的提高及寻址字段长度的选择等。

指令格式的优化既包括指令码的优化，也包括操作数的优化。需要从整个指令系统的利用率角度出发，尽量设法减少指令中的冗余信息量，以便用最少的位数提供足够的操作信息和地址信息。对指令码进行优化表示，使用频度高的指令采用短编码，反之可采用长编码。

3）指令集的复杂化

（1）CISC和RISC是指令集发展的两个途径。

CISC（Complex Instruction Set Computer，复杂指令集计算机）的基本思想是：进一步增强原有指令的功能，用更为复杂的新指令取代原先由软件子程序完成的功能，实现软件功能的硬化，导致机器的指令系统越来越庞大而复杂。事实上，目前使用的绝大多数计算机都属于CISC类型。

CISC的主要弊病如下。

①指令集过分庞杂。

②微程序技术是CISC的重要支柱，每条复杂指令都要通过执行一段解释性微程序才能完成，这就需要多个CPU周期，从而降低了机器的处理速度。

③由于指令系统过分庞大，使高级语言编译程序选择目标指令的范围很大，并使编译程序本身冗长而复杂，从而难以优化编译使之生成真正高效的目标代码。

④CISC强调完善的中断控制，势必导致动作繁多，设计复杂，研制周期长。

⑤CISC给芯片设计带来很多困难，使芯片种类增多，出错几率增大，成本提高而成品率降低。

RISC（Reduced Instruction Set Computer，精简指令集计算机）的基本思想是：通过减少指令总数和简化指令功能，降低硬件设计的复杂度，使指令能单周期执行，并通过优化编译，提高指令的执行速度，采用硬线控制逻辑，优化编译程序。在20世纪70年代末开始兴起，导致机器的指令系统进一步精炼而简单。

RISC的关键技术如下。

①重叠寄存器窗口技术。在伯克利的RISC项目中，首先采用了重叠寄存器窗口（overlapping register windows）技术。

②优化编译技术。RISC使用了大量的寄存器，如何合理分配寄存器、提高寄存器的使用效率及减少访存次数等，都应通过编译技术的优化来实现。

③超流水及超标量技术。这是RISC为了进一步提高流水线速度而采用的技术。

④硬布线逻辑与微程序相结合在微程序技术中。

（2）面向目标代码的优化。

为了提高目标程序的实现效率，人们对大量的机器语言目标代码及其执行情况进行了统计。对程序中出现的各种指令以及指令串进行统计得到的百分比称为静态使用频度。在程序执行过程中，对出现的各种指令以及指令串进行统计得到的百分比称为动态使用频度。按静态使用频度来改进目标代码可减少目标程序所占的存储空间，按动态使用频度来改进目标代码可减少目标程序运行的执行时间。大量统计表明，动态和静态使用频度两者非常接近，最常用的指令是存、取、条件转移等。对它们加以优化，既可以减少程序所需的存储空间，又可以提高程序的执行速度。

（3）面向高级语言的优化。

尽可能缩小高级语言与机器语言之间的语义差距，以利于支持高级语言编译系统，缩短编译程序的长度和编译所需的时间。

（4）面向操作系统的优化。

进一步缩小操作系统与体系结构之间的语义差距，以利于减少操作系统运行所需的辅助时间，节省操作系统软件所占用的存储空间。操作系统的实现依赖于体系结构对它的支持。许多传统机器指令，例如算术逻辑指令、字符编辑指令、移位指令和控制转移指令等，都可用于操作系统的实现。此外，还有相当一部分指令是专门为实现操作系统的各种功能而设计的。

4）指令的流水处理

（1）指令控制方式。指令控制方式有顺序方式、重叠方式和流水方式三种。

①顺序方式。顺序方式是指各条机器指令之间顺序串行地执行，执行完一条指令后才取下一条指令，而且每条机器指令内部的各个微操作也是顺序串行地执行。这种方式的优点是控制简单。缺点是速度上不去，机器各部件的利用率低。

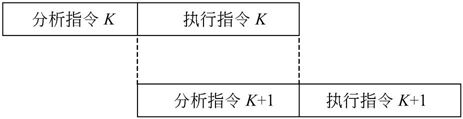

②重叠方式。重叠方式是指在解释第K条指令的操作完成之前，就可开始解释第K＋1条指令，如图1-2所示。通常采用的是一次重叠，即在任何时候，指令分析部件和指令执行部件都只有相邻两条指令在重叠解释。这种方式的优点是速度有所提高，控制也不太复杂。缺点是会出现冲突、转移和相关等问题，在设计时必须想办法解决。

图1-2　一次重叠处理

③流水方式。流水方式是模仿工业生产过程的流水线（如汽车装配线）而提出的一种指令控制方式。流水（pipelining）技术是把并行性或并发性嵌入到计算机系统里的一种形式，它把重复的顺序处理过程分解为若干子过程，每个子过程能在专用的独立模块上有效地并发工作。如图1-3所示。

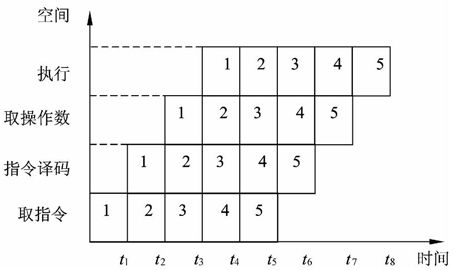

图1-3　流水处理的时空图

在概念上，“流水”可以看成是“重叠”的延伸。差别仅在于“一次重叠”只是把一条指令解释分解为两个子过程，而“流水”则是分解为更多的子过程。

（2）流水线的种类。

①从流水的级别上，可分为部件级、处理机级以及系统级的流水。

②从流水的功能上，可分为单功能流水线和多功能流水线。

③从流水的联接上，可分为静态流水线和动态流水线。

④从流水是否有反馈回路，可分为线性流水线和非线性流水线。

⑤从流水的流动顺序上，可分为同步流水线和异步流水线。

⑥从流水线的数据表示上，可分为标量流水线和向量流水线。

（3）流水的相关处理。

局部性相关处理由于流水机器同时解释多条指令，这些指令可能有对同一主存单元或同一寄存器的“先写后读”的要求，这时就出现了相关。这种相关包括指令相关、访存操作数相关以及通用寄存器组相关等，它只影响相关的两条或几条指令，而且至多影响流水线的某些段推后工作，并不会改动指令缓冲器中预取到的指令内容，影响是局部的，所以称为局部性相关。解决局部性相关有两种方法：推后法和通路法。推后法是推后对相关单元的读，直至写入完成。通路法设置相关专用通路，使得不必先把运算结果写入相关存储单元，再从这里读出后才能使用，而是经过相关专用通路直接使用运算结果，以加快速度。

全部性相关处理转移指令（尤其是条件转移指令）与它后面的指令之间存在关联，使之不能同时解释。执行转移指令时，可能会改动指令缓冲器中预取到的指令内容，从而会造成流水线吞吐率和效率下降，比局部性相关的影响要严重得多，所以称为全局性相关。

解决全局性相关有三种方法：猜测转移分支、加快和提前形成条件码、加快短循环程序的处理。

条件转移指令有两个分支：一个分支是按原来的顺序继续执行下去，称为转移不成功分支；另一个分支是按转移后的新指令序列执行，称为转移成功分支。许多流水机器都猜选转移不成功分支，若猜对的机率很大，流水线的吞吐率和效率就会比不采用猜测法时高得多。

尽早获得条件码以便对流水线简化条件转移的处理。例如，一个乘法运算所需时间较长，但在运算之前就能知道其结果为正或为负，或者是否为0，因此，加快单条指令内部条件码的形成，或者在一段程序内提前形成条件码，对转移问题的顺利解决是很有好处的。

由于程序中广泛采用循环结构，因此流水线大都采用特殊措施以加快循环程序的处理。例如，使整个循环程序都放入指令缓冲存储器中，对提高流水效率和吞吐率均有明显效果。流水的中断处理中断和转移一样，也会引起流水线断流。好在中断出现的概率要比条件转移出现的概率低得多，因此只要处理好断点现场保护及中断后的恢复，尽量缩短断流时间即可。

RISC中采用的流水技术有三种：超流水线、超标量以及超长指令字。

①超流水线技术。超流水线（superpipeline）技术是RISC采用的一种并行处理技术。它通过细化流水、增加级数和提高主频，使得在每个机器周期内能完成一个甚至两个浮点操作。其实质是以时间换取空间。超流水机器的特征是在所有的功能单元都采用流水，并有更高的时钟频率和更深的流水深度。由于它只限于指令级的并行，所以超流水机器的CPI（Clock Cycles Per Instruction，每个指令需要的机器周期数）值稍高。

②超标量技术。超标量（superscalar）技术是RISC采用的又一种并行处理技术，它通过内装多条流水线来同时执行多个处理，其时钟频率虽然与一般流水接近，却有更小的CPI。其实质是以空间换取时间。

③超长指令字技术。超长指令字（Very Long Instruction Word, VLIW）技术由LIW发展而来。VLIW和超标量都是20世纪80年代出现的概念，其共同点都是要同时执行多条指令，其不同在于超标量依靠硬件来实现并行处理的调度，VLIW则充分发挥软件的作用，而使硬件简化，性能提高。例如，超标量同时分发4条指令已经很困难，但是VLIW同时分发8条指令的产品已经指日可待。因此，VLIW有更小的CPI值，但需要有足够高的时钟频率。

（4）吞吐率和流水建立时间。

吞吐率是指单位时间里流水线处理机流出的结果数。对指令而言，就是单位时间里执行的指令数。如果流水线的子过程所用时间不一样，则吞吐率p应为最长子过程的倒数，即

流水线开始工作，须经过一定时间才能达到最大吞吐率，这就是建立时间。若m个子过程所用时间一样，均为∆t₀，则建立时间T₀＝m∆t₀。

4．阵列处理机、并行处理机和多处理机

并行性包括同时性和并发性两个侧面。其中，同时性是指两个或两个以上的事件在同一时刻发生，并发性是指两个或两个以上的事件在同一时间间隔内连续发生。

从计算机信息处理的步骤和阶段的角度看，并行处理可分为如下几类。

（1）存储器操作并行；

（2）处理器操作步骤并行（流水线处理机）；

（3）处理器操作并行（阵列处理机）；

（4）指令、任务、作业并行（多处理机、分布处理系统、计算机网络）。

1）阵列处理机

阵列处理机将重复设置的多个处理单元（PU）按一定方式连成阵列，在单个控制部件（CU）控制下，对分配给自己的数据进行处理，并行地完成一条指令所规定的操作。这是一种单指令流多数据流计算机，通过资源重复实现并行性。

2）并行处理机

SIMD和MIMD是典型的并行计算机，SIMD有共享存储器和分布存储器两种形式。

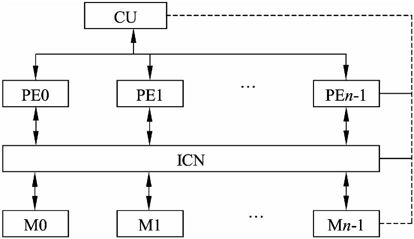

具有共享存储器的SIMD结构（如图1-4所示）中，将若干个存储器构成统一的并行处理机存储器，通过互联网络ICN为整个并行系统的所有处理单元共享。其中，PE为处理单元，CU为控制部件，M为共享存储器，ICN为互联网络。

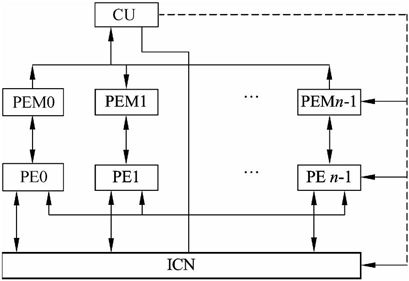

分布式存储器的SIMD处理机如图1-5所示，其中PE为处理单元，CU为控制部件，PEM为局部存储器，ICN为互联网络。含有多个同样结构的处理单元，通过寻径网络ICN以一定方式互相连接。

分布存储器的并行处理机结构中有两类存储器，一类存储器附属于主处理机，主处理机实现整个并行处理机的管理，在其附属的存储器内常驻操作系统。另一类是分布在各个处理单元上的存储器（即PEM），这类存储器用来保存程序和数据。在阵列控制部件的统一指挥下，实现并行操作。程序和数据通过主机装入控制存储器。通过控制部件的是单指令流，所以指令的执行顺序还是和单处理机一样，基本上是串行处理。指令送到控制部件进行译码。划分后的数据集合通过向量数据总线分布到所有PE的本地存储器PEM。PE通过数据寻径网络互连。数据寻径网络执行PE间的通信。控制部件通过执行程序来控制寻径网络。PE的同步由控制部件的硬件实现。

图1-4　具有共享存储器的SIMD结构

图1-5　具有分布存储器的SIMD结构

3）多处理机

多处理机系统是由多台处理机组成的系统，每台处理机有属于自己的控制部件，可以执行独立的程序，共享一个主存储器和所有的外部设备。它是多指令流多数据流计算机。在多处理机系统中，机间的互连技术决定着多处理机的性能。多处理机之间的互连，要满足高频带、低成本、连接方式的多样性以及在不规则通信情况下连接的无冲突性。

4）其他计算机

集群一般是指连接在一起的两个或多个计算机（节点）。集群计算机是一种并行或分布式处理系统，由很多连接在一起的独立计算机组成，像一个单集成的计算机资源一样协同工作，主要用来解决大型计算问题。计算机节点可以是一个单处理器或多处理器的系统，拥有内存、I/O设备和操作系统。连接在一起的计算机集群对用户和应用程序来说像一个单一的系统，这样的系统可以提供一种价格合理的且可获得所需性能和快速而可靠的服务的解决方案。

网格计算是伴随着因特网技术而迅速发展起来的，专门用于复杂科学计算的新型计算模式。这种计算模式是利用因特网把分散在不同地理位置的计算机组织成一个“虚拟的超级计算机”，其中每台参与计算的计算机就是一个“节点”，整个计算是由成千上万个“节点”组成的“一张网格”，所以这种计算方式叫网格计算。网格类似于集群，但是与集群相比，节点更加分散，节点的组织方式也更加灵活，相应地，平均每个节点所能提供的计算能力一般比集群要低，并且节点间的通信效率也较低。

1.2.2　存储系统

1．存储器的层次结构

存储体系结构包括不同层次上的存储器，通过适当的硬件、软件有机地组合在一起形成计算机的存储体系结构。现在大多数人都将高性能计算机的存储体系结构描述成图1-6所示的三层存储器层次结构。

三层存储器结构是高速缓存（Cache）、主存储器（Main memory, MM）和辅助存储器（外存储器）。也有人将存储器层次分为4层，即将CPU内部的寄存器也看做是存储器的一个层次。

有一些简单的计算机没有高速缓存，那么这样的计算机存储体系就剩下主存和辅存两个层次。

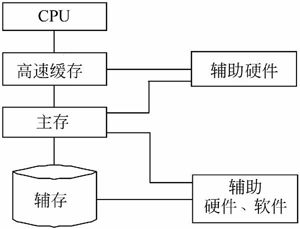

图1-6　存储器层次结构示意图

2．存储器的分类

1）按存储器所处位置分

按存储器所处的位置，可分为内存和外存。

（1）内存。也称为主存，设在主机内或主机板上，用来存放机器当前运行所需要的程序和数据，以便向CPU提供信息。相对于外存，其特点是容量小、速度快。

（2）外存。也称为辅存，如磁盘、磁带和光盘等，用来存放当前不参加运行的大量信息，在需要时，可把需要的信息调入内存。相对于内存，外存的容量大、速度慢。

2）按存储器的构成材料分

按构成存储器的材料，可分为磁存储器、半导体存储器和光存储器。

（1）磁存储器。是用磁性介质做成的，如磁芯、磁泡、磁膜、磁鼓、磁带及磁盘等。

（2）半导体存储器。根据所用元件又可分为双极型和MOS型；根据数据是否需要刷新，又可分为静态（Static memory）和动态（Dynamic memory）两类。

（3）光存储器。如光盘（Optical Disk）存储器。

3）按存储器的工作方式分

按存储器的工作方式可分为读写存储器和只读存储器。

（1）读写存储器（Random Access Memory, RAM）。既能读取数据也能存入数据的存储器。

（2）只读存储器。根据数据的写入方式，这种存储器又可细分为ROM、PROM、EPROM和EEPROM等类型。

①固定只读存储器（Read Only Memory, ROM）。这种存储器是在厂家生产时就写好数据的，其内容只能读出，不能改变。一般用于存放系统程序BIOS和用于微程序控制。

②可编程的只读存储器（Programmable Read Only Memory, PROM）。其中的内容可以由用户一次性地写入，写入后不能再修改。

③可擦除可编程的只读存储器（Erasable Programmable Read Only Memory, EPROM）。其中的内容既可以读出，也可以由用户写入，写入后还可以修改。改写的方法是写入之前先用紫外线照射15～20分钟以擦去所有信息，然后再用特殊的电子设备写入信息。

④电擦除可编程的只读存储器（Electrically Erasable Programmable Read Only Memory, EEPROM）。与EPROM相似，EEPROM中的内容既可以读出，也可以进行改写。只不过这种存储器是用电擦除的方法进行数据的改写。

⑤闪速存储器（Flash Memory）。简称闪存，闪存的特性介于EPROM和EEPROM之间，类似于EEPROM，也可使用电信号进行信息的擦除操作。整块闪存可以在数秒内删除，速度远快于EPROM。

4）按访问方式分

按访问方式可分为按地址访问的存储器和按内容访问的存储器。

5）按寻址方式分

按寻址方式可分为随机存储器、顺序存储器和直接存储器。

（1）随机存储器（Random Access Memory, RAM）。这种存储器可对任何存储单元存入或读取数据，访问任何一个存储单元所需的时间是相同的。

（2）顺序存储器（Sequentially Addressed Memory, SAM）。访问数据所需要的时间与数据所在的存储位置相关，磁带是典型的顺序存储器。

（3）直接存储器（Direct Addressed Memory, DAM）。介于随机存取和顺序存取之间的一种寻址方式。磁盘是一种直接存取存储器，它对磁道的寻址是随机的，而在一个磁道内则是顺序寻址。

3．相联存储器

相联存储器是一种按内容访问的存储器。其工作原理就是把数据或数据的某一部分作为关键字，将该关键字与存储器中的每一单元进行比较，找出存储器中所有与关键字相同的数据字。

相联存储器的结构如图1-7所示，各部件的功能如表1-4所示。

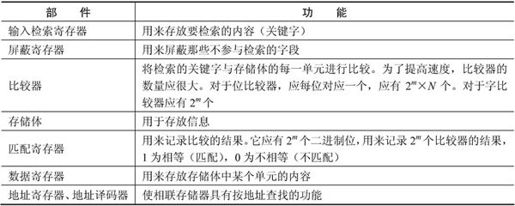

表1-4　部件功能说明

相联存储器可用在高速缓冲存储器中；在虚拟存储器中用来作段表、页表或快表存储器；用在数据库和知识库中。

4．高速缓存

高速缓存是用来存放当前最活跃的程序和数据，作为主存局部域的副本，其特点是：容量一般在几千字节到几兆字节之间；速度一般比主存快5～10倍，由快速半导体存储器构成；其内容是主存局部域的副本，对程序员来说是透明的。

1）高速缓存的组成

高速缓存的组成如图1-8所示。Cache由两部分组成：控制部分和Cache存储器部分。

Cache存储器部分用来存放主存的部分拷贝（副本）信息。控制部分的功能是判断CPU要访问的信息是否在Cache存储器中，若在即为命中，若不在则没有命中。命中时直接对Cache存储器寻址；未命中时，要按照替换原则决定主存的一块信息放到Cache存储器的哪一块里。

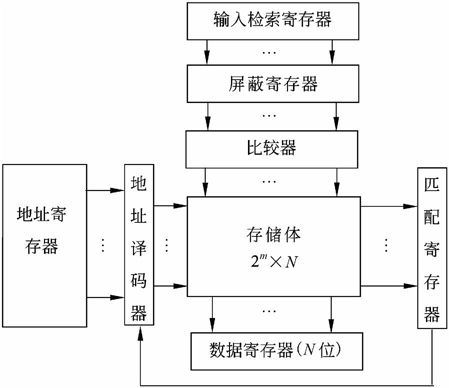

图1-7　相联存储器的结构框图

图1-8　高速缓存的构成框图

2）高速缓存中的地址映像方法

在CPU工作时，送出的是主存的地址，而应从Cache存储器中读写信息。这就需要将主存地址转换成Cache存储器的地址，这种地址的转换叫做地址映像。Cache的地址映像有如下三种方法。

（1）直接映像。直接映像是指主存的块与Cache中块的对应关系是固定的。如图1-9所示。

在这种映像方式下，由于主存中的块只能存放在Cache存储器的相同块号中，因此，只要主存地址中的主存区号与Cache中的主存区号相同，则表明访问Cache命中。一旦命中，以主存地址中的区内块号立即可得到要访问的Cache存储器中的块，而块内地址就是主存地址中给出的低位地址。

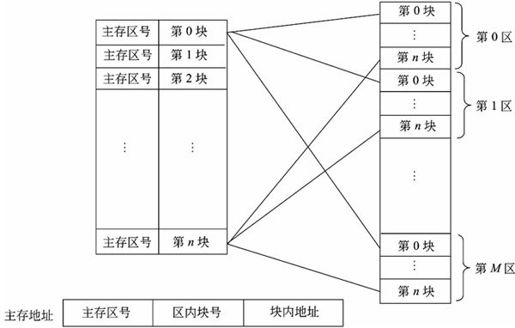

图1-9　直接映像示意图

直接映像方式的优点是地址变换很简单，缺点是灵活性差。例如，不同区号中块号相同的块无法同时调入Cache存储器，即使Cache存储器中有空着的块也只能空着。

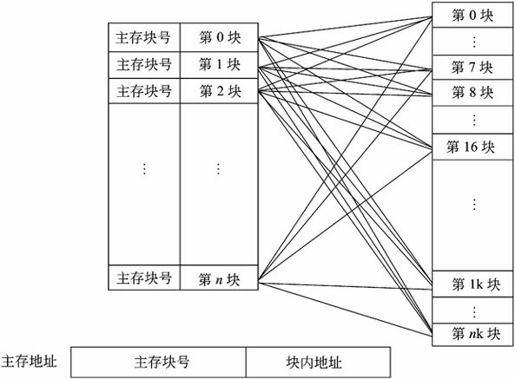

（2）全相联映像。全相联映像的示意图如图1-10所示。同样，主存与Cache存储器均分成容量相同的块。这种映像方式允许主存的任一块可以调入Cache存储器的任何一个块的空间中。

在地址变换时，利用主存地址高位表示的主存块号与Cache中的主存块号进行比较，若相同即为命中。这时根据块号所对应的块就可知道要访问的是哪一块。Cache存储器的块找到后，块内地址就是主存的低位地址。这时便可以读写Cache块中的内容。在变换时，当找到主存块号命中时，还必须知道主存的这一块存到了Cache的哪一块里面。

全相联映像的主要优点是主存的块调入Cache的位置不受限制，十分灵活。其主要缺点是无法从主存块号中直接获得Cache的块号，变换比较复杂，速度比较慢。

（3）组相联映像。这种方式是前面两种方式的折衷。具体做法是将Cache中的块再分成组。例如，假定Cache有16块，再将每两块分为1组，则Cache就分为8组。主存同样分区，每区16块，再将每两块分为1组，则每区就分为8组。

图1-10　全相联映像示意图

组相联映像就是规定组采用直接映像方式而块采用全相联映像方式。也就是说，主存任何区的0组只能存到Cache的0组中，1组只能存到Cache的1组中，依此类推。组内的块则采用全相联映像方式，即一组内的块可以任意存放。也就是说，主存一组中的任一块可以存入Cache相应组中任一块中。

这种方式下，通过直接映像方式来决定组号，在一组内再用全相联映像方式来决定Cache中的块号。由主存地址高位决定主存区号与Cache中区号比较可决定是否命中。主存后面的地址即为组号。

3）替换算法

替换算法的目标就是使Cache获得最高的命中率。常用算法有如下几种。

（1）随机替换算法。就是用随机数发生器产生一个要替换的块号，将该块替换出去。

（2）先进先出算法。就是将最先进入Cache的信息块替换出去。

（3）近期最少使用算法。这种方法是将近期最少使用的Cache中的信息块替换出去。

（4）优化替换算法。这种方法必须先执行一次程序，统计Cache的替换情况。有了这样的先验信息，在第二次执行该程序时便可以用最有效的方式来替换。

4）Cache的性能分析

Cache的性能是计算机系统性能的重要方面。命中率是Cache的一个重要指标，但不是最主要的指标。Cache设计的目标是在成本允许的条件下达到较高的命中率，使存储系统具有最短的平均访问时间。设H_c为Cache的命中率，t_c为Cache的存取时间，t_m为主存的访问时间，则Cache存储器的等效加权平均访问时间t_a为：

这里假设Cache访问和主存访问是同时启动的，其中，t_c为Cache命中时的访问时间，（t_m－t_c）为失效访问时间。如果在Cache不命中时才启动主存，则

在指令流水线中，Cache访问作为流水线中的一个操作阶段，Cache失效将影响指令的流水。因此，降低Cache的失效率是提高Cache性能的一项重要措施。当Cache容量比较小时，容量因素在Cache失效中占有比较大的比例。降低Cache失效率的方法主要有选择恰当的块容量、提高Cache的容量和提高Cache的相联度等。

Cache的命中率与Cache容量的关系是：Cache容量越大，则命中率越高，随着Cache容量的增加，其失效率接近0％（命中率逐渐接近100％）。但是，增加Cache容量意味着增加Cache的成本和增加Cache的命中时间。

5）多级Cache

在多级Cache的计算机中，Cache分为一级（L1 Cache）、二级（L2 Cache）等，CPU访存时首先查找L1 Cache，如果不命中，则访问L2 Cache，直到所有级别的Cache都不命中，才访问主存。目前，CPU内的Cache通常为二级结构。通常要求L1 Cache的速度足够快，以赶上CPU的主频。L1 Cache的容量一般都比较小，为几千字节到几十千字节；L2 Cache则具有较高的容量，一般为几百字节到几兆字节，以具有足够高的命中率。

5．虚拟存储器

虚拟存储（virtual memory）技术的概念是：把很大的程序（数据）分成许多较小的块，全部存储在辅存中。运行时，把要用到的程序（数据）块先调入主存，并且把马上就要用到的程序块从主存调入高速缓存。这样，一边运行程序，一边进行所需程序（数据）块的调进调出。只要及时供应所需处理的程序与数据，程序就能顺利而高速地运行下去。因此，对于应用程序员来说就好像有一个比实际主存大得多且可以放下整个程序的虚拟主存空间。当辅存中的程序块调入主存时，必须使程序在主存中定位，该工作由系统自动完成，应用程序员不用考虑如何把程序地址映像和变换成实际主存的物理地址，因此，虚存技术对于应用程序员来说是透明的。

虚拟存储器管理方式分为如下几种。

（1）页式虚拟存储器。以页为信息传送单位的虚拟存储器。通常一页为几百字节到几千字节。为实现页式管理，需建立虚页与实页间的关系表，称为页表。在页表及变换软件的控制下，可将程序的虚拟地址变换为主存的实地址。页式管理的优点是页表硬件少，查表速度快；主存零头少。其缺点是分页无逻辑意义，不利于存储保护。

（2）段式虚拟存储器。以程序的逻辑结构形成的段（如某一独立程序模块、子程序等）作为主存分配依据的一种段式虚拟存储器的管理方法。为实现段式管理，需建立段表；在段地址变换机构及软件的控制下，可将程序的虚拟地址变换为主存的实地址。段式管理的优点是段的界限分明；支持程序的模块化设计；易于对程序段的编译、修改和保护；便于多道程序的共享。主要缺点是因为段的长度不一，主存利用率不高，产生大量内存碎片，造成浪费；段表庞大，查表速度慢。

（3）段页式虚拟存储器。是页式虚拟存储器和段式虚拟存储器两者相结合的一种管理方式。在这种虚拟存储器中，程序按逻辑结构分段，每一段再分成若干大小固定的页。程序的调入调出是按页进行的，而程序又可按段实现保护。因此，这种管理方式兼有前两者的优点，只是地址变换速度比较慢。

6．外存储器

外存储器用来存放暂时不用的程序和数据，并且以文件的形式存储。CPU不能直接访问外存中的程序和数据，只有将其以文件为单位调入主存方可访问。外存储器由磁表面存储器（如磁盘、磁带）及光盘存储器构成。下面介绍两种常用的外存储器。

1）磁盘存储器

在磁表面存储器中，磁盘的存取速度较快，且具有较大的存储容量，是目前广泛使用的外存储器。磁盘存储器由盘片、驱动器、控制器和接口组成。盘片用来存储信息。驱动器用于驱动磁头沿盘面径向运动以寻找目标磁道位置，驱动盘片以额定速率稳定旋转，并且控制数据的写入和读出。控制器接收主机发来的命令，将它转换成磁盘驱动器的控制命令，并实现主机和驱动器之间数据格式的转换及数据传送，以控制驱动器的读／写操作。一个控制器可以控制一台或多台驱动器。接口是主机和磁盘存储器之间的连接逻辑。

硬盘是最常见的外存储器。一个硬盘驱动器内可装有多个盘片，组成盘片组，每个盘片都配有一个独立的磁头。所有记录面上相同序号的磁道构成一个圆柱面，其编号与磁道编号相同。文件存储在硬盘上时尽可能放在同一圆柱面上，或者放在相邻柱面上，这样可以缩短寻道时间。

为了正确存储信息，将盘片划成许多同心圆，称为磁道，从外到里编号，最外一圈为0道，往内道号依次增加。沿径向的单位距离的磁道数称为道密度，单位为tpi（每英寸磁道数）。将一个磁道沿圆周等分为若干段，每段称为一个扇段或扇区，每个扇区内可存放一个固定长度的数据块，如512B。磁道上单位距离可记录的位数称为位密度，单位为bpi（每英寸位数）。因为每条磁道上的扇区数相同，而每个扇区的大小又一样，所以每条磁道都记录同样多的信息。又因为里圈磁道圆周比外圈磁道的圆周小，所以里圈磁道的位密度要比外圈磁道的位密度高。最内圈的位密度称为最大位密度。

硬盘的寻址信息由硬盘驱动号、圆柱面号、磁头号（记录面号）、数据块号（或扇区号）以及交换量组成。

磁盘容量有两种指标：一种是非格式化容量，它是指一个磁盘所能存储的总位数；另一种是格式化容量，它是指各扇区中数据区容量总和。计算公式分别如下：

非格式化容量＝面数×（磁道数／面）×内圆周长×最大位密度

格式化容量＝面数×（磁道数／面）×（扇区数／道）×（字节数／扇区）

按盘片是否固定、磁头是否移动等指标，硬盘可分为移动磁头固定盘片的磁盘存储器、固定磁头的磁盘存储器、移动磁头可换盘片的磁盘存储器和温彻斯特磁盘存储器（简称温盘）。

2）光盘存储器

光盘存储器是一种采用聚焦激光束在盘式介质上非接触地记录高密度信息的新型存储装置。

根据性能和用途，可分为只读型光盘（CD-ROM）、只写一次型光盘（WORM）和可擦除型光盘，只读型光盘是由生产厂家预先用激光在盘片上蚀刻不能再改写的各种信息，目前这类光盘使用很普遍。只写一次型光盘是指由用户一次写入、可多次读出但不能擦除的光盘，写入方法是利用聚焦激光束的热能，使光盘表面发生永久性变化而实现的。可擦除型光盘是读写性光盘，它是利用激光照射引起介质的可逆性物理变化来记录信息。

光盘存储器由光学、电学和机械部件等组成。其特点是记录密度高；存储容量大；采用非接触式读／写信息（光头距离光盘通常为2mm）；信息可长期保存（其寿命达10年以上）；采用多通道记录时数据传送率可超过200MB/s；制造成本低；对机械结构的精度要求不高；存取时间较长。

7．磁盘阵列技术

磁盘阵列是由多台磁盘存储器组成的一个快速、大容量、高可靠的外存子系统。现在常见的称为廉价冗余磁盘阵列（Redundant Array of Independent Disk, RAID）。目前，常见的RAID如表1-5所示。

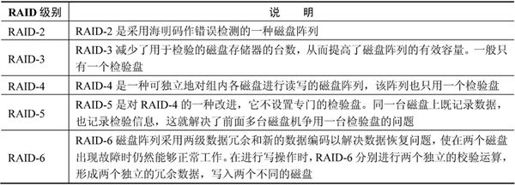

表1-5　廉价冗余磁盘阵列

续表

除此之外，上述各种类型的RAID还可以组合起来，构成复合型的RAID，此处不再赘述。

8．存储域网络

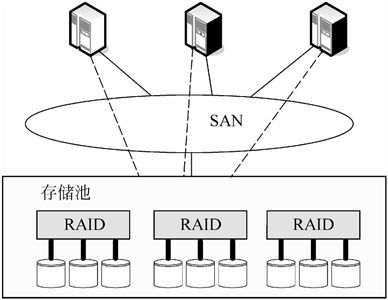

在大型服务器系统的背后都有一个网络，把一个或多个服务器与多个存储设备连接起来，每个存储设备可以是RAID、磁带备份系统、磁带库和CD-ROM库等，构成了存储域网络（Storage Area Network, SAN）。这样的网络不仅解决了服务器对存储容量的要求，还可以使多个服务器之间可以共享文件系统和辅助存储空间，避免数据和程序代码的重复存储，提高辅助存储器的利用率。另外，SAN还实现了分布式存储系统的集中管理，降低了大容量存储系统的管理成本，提高了管理效率。存储域网络式连接服务器与存储设备的网络，它能够将多个分布在不同地点的RAID组织成一个逻辑存储设备，供多个服务器共享访问，如图1-11所示。

图1-11　SAN的结构

1.2.3　输入输出技术

1．微型计算机中最常用的内存与接口的编址方式

计算机系统中存在多种内存与接口地址的编址方法，常见的是下面两种：内存与接口地址独立编址和内存与接口地址统一编址。

1）内存与接口地址独立编址方法

内存与接口地址独立编址方式下，内存地址和接口地址是完全独立的两个地址空间，它们是完全独立的并且是相互隔离的。访问数据时所使用的指令也完全不同，用于接口的指令只用于接口读写，其余的指令全都是用于内存的。因此，在编程序或读程序中很易使用和辨认。

这种编址方式的缺点就是用于接口的指令太少、功能太弱。

2）内存与接口地址统一编址方法

在这种编址方法里，内存地址和接口地址统一在一个公共的地址空间里，即内存单元和接口共用地址空间。在这些地址空间里划分出一部分地址分配给接口使用，其余地址归内存单元使用。分配给内存的地址区间只能用于内存单元，接口绝不允许使用。同样，分配给接口的地址区间内存单元也绝不能再用。

这种编址方法的优点是原则上用于内存的指令全都可以用于接口，这就大大地增强了对接口的操作功能，而且在指令上也不再区分内存或接口指令。

该编址方法的缺点就在于整个地址空间被分成两部分，其中一部分分配给接口使用，剩余的为内存所用，这经常会导致内存地址不连续。当用于内存的指令和用于接口的指令是完全一样的，维护程序时就需根据参数定义表仔细加以辨认。

2．直接程序控制

在完成外设数据的输入输出中，整个输入输出过程是在CPU执行程序的控制下完成的。这种方式分为无条件传送和程序查询方式两种情况。

1）无条件传送

在此情况下，外设总是准备好的，它可以无条件地随时接收CPU发来的输出数据，也能够无条件地随时向CPU提供需要输入的数据。

2）程序查询方式

在这种方式下，利用查询方式进行输入输出，就是通过CPU执行程序查询外设的状态，判断外设是否准备好接收数据或准备好了向CPU输入的数据。根据这种状态，CPU有针对性地为外设的输入输出服务。

通常，一个计算机系统中可以存在着多种不同的外设，如果这些外设是用查询方式工作，则CPU应对这些外设逐一进行查询，发现哪个外设准备就绪就对该外设服务。这种工作方式有两大缺点：

（1）降低了CPU的效率。在这种工作方式下，CPU不做别的事，只是不停地对外设的状态进行查询。在实际的工程应用中，对那些慢速的外设在不影响到外设工作时，CPU可以执行其他任务。

（2）对外部的突发事件无法做出实时响应。

3．中断方式

由程序控制I/O的方法，其主要缺点在于CPU必须等待I/O系统完成数据传输任务，在此期间CPU需定期地查询I/O系统的状态，以确认传输是否完成。因此，整个系统的性能严重下降。

利用中断方式完成数据的输入／输出过程为：当I/O系统与外设交换数据时，CPU无须等待也不必去查询I/O的状态，而可以抽身出来处理其他任务。当I/O系统准备好以后，则发出中断请求信号通知CPU，CPU接到中断请求信号后，保存正在执行程序的现场，转入I/O中断服务程序的执行，完成与I/O系统的数据交换，然后再返回被打断的程序继续执行。与程序控制方式相比，中断方式因为CPU无须等待而提高了效率。

1）中断处理方法

在系统中具有多个中断源的情况下，常用的处理方法有多中断信号线法（multiple interrupt lines）、中断软件查询法（software poll）、菊花链法（daisy chain）、总线仲裁法和中断向量表法。

（1）多中断信号线法。每个中断源都有属于自己的一根中断请求信号线向CPU提出中断请求。

（2）中断软件查询法。当CPU检测到一个中断请求信号以后，即转入到中断服务程序去轮询每个中断源以确定是谁发出了中断请求信号。对各个设备的响应优先级由软件设定。

（3）菊花链法。软件查询的缺陷在于花费时间太多。菊花链法实际上是一种硬件查询法。所有的I/O模块共享一根共同的中断请求线，而中断确认信号则以链式在各模块间相连。当CPU检测到中断请求信号，则发出中断确认信号。中断确认信号依次在I/O模块间传递，直到发出请求的模块，该模块则把它的ID送往数据线由CPU读取。

（4）总线仲裁法。一个I/O设备在发出中断请求之前，必须先获得总线控制权，所以可由总线仲裁机制来裁定谁可以发出中断请求信号。当CPU发出中断响应信号后，该设备即把自己ID发往数据线。

（5）中断向量表法。中断向量表用来保存各个中断源的中断服务程序的入口地址。当外设发出中断请求信号（INTR）以后，由中断控制器（INTC）确定其中断号，并根据中断号查找中断向量表来取得其中断服务程序的入口地址，同时INTC把中断请求信号提交给CPU，如图1-12所示。中断源的优先级由INTC来控制。

2）中断优先级控制

在具有多个中断源的计算机系统中，各中断源对服务的要求紧迫程度可能不同。在这样的计算机系统中，就需要按中断源的轻重缓急来安排对它们的服务。

在中断优先级控制系统中，给最紧迫的中断源分配高的优先级，而给那些要求相对不紧迫（例如几百微秒到几毫秒）的中断源分配低一些的优先级。在进行优先级控制时解决以下两种情况。

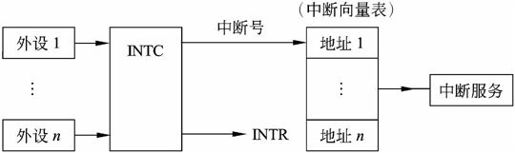

图1-12　中断向量表法

（1）当不同优先级的多个中断源同时提出中断请求时，CPU应优先响应优先级最高的中断源。

（2）当CPU正在对某一个中断源服务时，又有比它优先级更高的中断源提出中断请求，CPU应能暂时中断正在执行的中断服务程序而转去对优先级更高的中断源服务，服务结束后再回到原先被中断的优先级较低的中断服务程序继续执行。这种情况称为中断嵌套，即一个中断服务程序中嵌套着另一个中断服务程序。

4．直接存储器存取方式

在计算机与外设交换数据的过程中，无论是无条件传送、利用查询方式传送还是利用中断方式传送，都需要由CPU通过执行程序来实现。这就限制了数据的传送速度。

直接内存存取（Direct Memory Access, DMA）是指数据在内存与I/O设备间的直接成块传送，即在内存与I/O设备间传送一个数据块的过程中，不需要CPU的任何干涉，只需要CPU在过程开始启动（即向设备发出“传送一块数据”的命令）与过程结束（CPU通过轮询或中断得知过程是否结束和下次操作是否准备就绪）时的处理，实际操作由DMA硬件直接执行完成，CPU在此传送过程中可做别的事情。

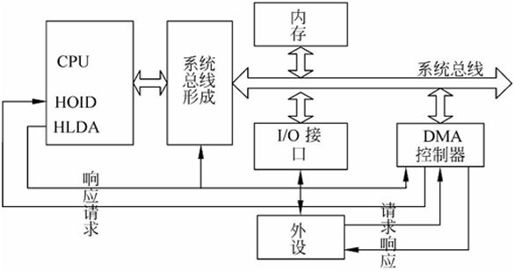

DMA传送的一般过程如图1-13所示。

图1-13　DMA过程示意图

（1）外设向DMA控制器（DMAC）提出DMA传送的请求。

（2）DMA控制器向CPU提出请求，其请求信号通常加到CPU的保持请求输入端HOLD上。

（3）CPU在完成当前的总线周期后立即对此请求作出响应，CPU的响应包括两个方面的内容：一方面，CPU将有效的保持响应信号HLDA输出加到DMAC上，告诉DMAC它的请求已得到响应；同时，另一方面CPU将其输出的总线信号置为高阻，这就意味着CPU放弃了对总线的控制权。

（4）此时DMAC获得了对系统总线的控制权，开始实施对系统总线的控制。同时向提出请求的外设送出DMAC的响应信号，告诉外设其请求已得到响应，现在准备开始进行数据的传送。

（5）DMAC送出地址信号和控制信号，实现数据的高速传送。

（6）当DMAC将规定的字节数传送完时，它就将HOLD信号变为无效并加到CPU上。撤销对CPU的请求。CPU检测到无效的HOLD就知道DMAC己传送结束，CPU就送出无效的HLDA响应信号，同时重新获得系统总线的控制权，接着DMA前的总线周期继续执行下面的总线周期。

在此再强调说明，在DMA传送过程中无须CPU的干预，整个系统总线完全交给了DMAC，由它控制系统总线完成数据传送。在DMA传送数据时要占用系统总线，根据占用总线的方法不同，DMA可以分为中央处理器停止法、总线周期分时法和总线周期挪用法等。无论采用哪种方法，在DMA传送数据期间，CPU不能使用总线。

5．输入输出处理机（IOP）

上面所描述的输入输出方式适合于外设不多，速度不很高的小型或微型机中。在大型计算机中，外设很多，要求计算机的速度很高。采用程序传送、查询、中断或DMA均会因输入输出而造成过大的开销，影响计算机的整体性能。为此，提出采用输入输出处理机。

输入输出处理机是一个专用处理机，接在主计算机上，主机的输入输出操作由它来完成。它根据主机的I/O命令，完成对外设数据的输入输出。既然输入输出由IOP来完成了，主机的工作效率必然提高了。

输入输出处理机的数据传送方式有如下三种：字节多路方式、选择传送方式和数组多路方式。

1.2.4　总线结构

计算机系统的硬部件线以总线方式进行互连，以便于部件和设备的扩充，并制定统一的总线标准。随着微电子技术和计算机技术的发展，总线技术也在不断地发展和完善，因此，计算机总线技术种类繁多，各具特色。

1．总线的定义与分类

广义地讲，任何连接两个以上电子元器件的导线都可以称为总线。通常分为如下三类总线。

（1）内部总线。用于芯片一级的互连，分为芯片内总线和元件级总线。芯片内总线用于在集成电路芯片内部各部分的连接，元件级总线用于一块电路板内各元器件的连接。

（2）系统总线。用于插件板一级的互连，用于构成计算机各组成部分（CPU、内存和接口等）的连接。

（3）外部总线。又称通信总线，用于设备一级的互连，通过该总线和其他设备进行信息与数据交换。

2．系统总线

系统总线有时也称为内总线，其性能直接影响到计算机的性能。常见的内总线标准如下。

（1）ISA总线。ISA是工业标准总线，它向上兼容更早的PC总线，在PC总线62个插座信号的基础上，再扩充另一个具有36个信号的插座构成ISA总线。

ISA总线主要包括24条地址线，16条数据线，控制总线（内存读写、接口读写、中断请求、中断响应、DMA请求和DMA响应等），±5V、±12V电源和地线等。

（2）EISA总线。该总线是在ISA总线的基础上发展起来的32位总线。该总线定义32位地址线、32位数据线以及其他控制信号线、电源线、地线等共196个接点。总线传输速率达33MB/s。该总线利用总线插座与ISA总线相兼容，插板插在上层为ISA总线信号；将插板插在下层便是EISA总线。

（3）PCI总线。PCI总线是目前微型机上广泛采用的内总线。PCI总线有适于32位机的124个信号的标准和适于64位机的188个信号的标准。PCI总线的传输速率至少为133MB/s，64位PCI总线的传输速率为266MB/s，具有很高的传输速率。PCI总线的工作与处理器的工作是相互独立的，也就是说，PCI总线时钟与处理器时钟是独立的、非同步的。PCI总线上的设备是即插即用的。

3．外部总线

外总线的标准有七八十种之多，下面简要介绍几种。

（1）RS-232C。RS-232C是一条串行外总线，其主要特点是所需传输线比较少，最少只需三条线（一条发、一条收、一条地线）即可实现全双工通信。传送距离远，用电平传送为15m，电流环传送可达千米。有多种可供选择的传送速率。采用非归零码负逻辑工作，电平≤－3V为逻辑1，而电平≥＋3V为逻辑0，具有较好的抗干扰性。

（2）SCSI总线。小型计算机系统接口（SCSI）是一条并行外总线，广泛用于连接软硬磁盘、光盘、扫描仪等。该接口总线早期是8位的，后来发展到16位。传输速率由SCSI－1的5MB/s到16位的Ultra2 SCSI的80MB/s。今天的传输速率已高达320MB/s。该总线上最多可接63种外设，传输距离可达20m（差分传送）。

（3）USB。通用串行总线（USB）当前风头正劲，近几年得到十分广泛的应用。USB由条信号线组成，其中两条用于传送数据，另外两条传送＋5V容量为500mA的电源。可以经过集线器（Hub）进行树状连接，最多可达5层。该总线上可接127个设备。USB 1.0有两种传送速率：低速为1.5Mb/s，高速为12Mb/s。USB 2.0的传送速率为480Mb/s。USB总线最大的优点还在于它支持即插即用，并支持热插拔。

（4）IEEE-1394。IEEE-1394是高速串行外总线，近几年得到广泛应用。IEEE-1394也支持外设热插拔，可为外设提供电源，省去了外设自带的电源，能连接多个不同设备，支持同步和异步数据传输。IEEE-1394由6条信号线组成，其中两条用于传送数据，两条传送控制信号，另外两条传送8～40V容为1500mA的电源。资料上介绍，IEEE-1394总线上可接63个设备。IEEE-1394的传送速率从400Mb/s，800Mb/s，1600Mb/s直到3.2Gb/s。

（5）IEEE-488总线。IEEE-488是并行总线接口标准。微计算机、数字电压表、数码显示器等设备及其他仪器仪表均可用IEEE-488总线连接装配，它按照位并行、字节串行双向异步方式传输信号，连接方式为总线方式，仪器设备不需中介单元直接并联于总线上。总线上最多可连接15台设备。最大传输距离为20m，信号传输速度一般为500KB/s，最大传输速度为1MB/s。

1.3　安全性、可靠性与系统性能评测基础知识

1.3.1　计算机安全概述

计算机安全是指计算机资产的安全，是要保证这些计算机资产不受自然和人为的有害因素的威胁和危害。计算机资产是由系统资源和信息资源两大部分组成。系统资源包括硬件、软件、配套设备设施、有关文件资料，还可以包括有关的服务系统和业务工作人员。信息资源包括计算机系统中存储、处理和传输的大量各种各样的信息。

1．信息安全的基本要素

信息安全的5个基本要素为机密性、完整性、可用性、可控性和可审查性。

（1）机密性。确保信息不暴露给未受权的实体或进程。

（2）完整性。只有得到允许的人才能修改数据，并能够判别出数据是否已被篡改。

（3）可用性。得到授权的实体在需要时可访问数据。

（4）可控性。可以控制授权范围内的信息流向及行为方式。

（5）可审查性。对出现的安全问题提供调查的依据和手段。

计算机安全是一个涵盖非常广的课题，既包括硬件、软件和技术，又包括安全规划、安全管理和安全监督。计算机安全可包括安全管理、通信与网络安全、密码学、安全体系及模型、容错与容灾、涉及安全的应用程序及系统开发、法律、犯罪及道德规范等领域。

其中安全管理是非常重要的，作为信息系统的管理部门应根据管理原则和该系统处理数据的保密性，制定相应的管理制度或规范。例如，根据工作的重要程度确定系统的安全等级，根据确定的安全等级确定安全管理的范围，制定相应的机房管理制度、操作规程、系统维护措施以及应急措施等。

2．计算机的安全等级

计算机系统中的三类安全性是指技术安全性、管理安全性和政策法律安全性。但是，一个安全产品的购买者如何知道产品的设计是否符合规范，是否能解决计算机网络的安全问题，不同的组织机构各自都制定了一套安全评估准则。一些重要的安全评估准则如下。

（1）美国国防部和国家标准局推出的《可信计算机系统评估准则》（TCSEC）。

（2）加拿大的《可信计算机产品评估准则》（CTCPEC）。

（3）美国制定的《联邦（最低安全要求）评估准则》（FC）。

（4）欧洲英、法、德、荷四国国防部门信息安全机构联合制定的《信息技术安全评估准则》（ITSEC），该准则事实上已成为欧盟各国使用的共同评估标准。

（5）美国制定的《信息技术安全通用评估准则》（简称CC标准），国际标准组织（ISO）于1996年批准CC标准以ISO/IEC 15408—1999名称正式列入国际标准系列。

其中，美国国防部和国家标准局的《可信计算机系统评测标准》TCSEC/TDI将系统划分为4组7个等级，如表1-6所示。

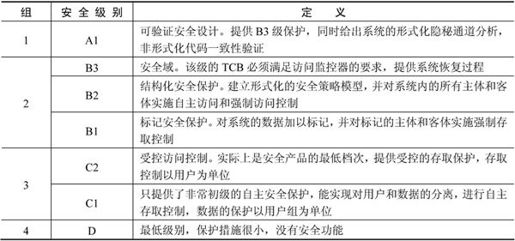

表1-6　安全性的级别

3．安全威胁

随着信息交换的激增，安全威胁所造成的危害越来越被受到重视，因此对信息保密的需求也从军事、政治和外交等领域迅速扩展到民用和商用领域。所谓安全威胁，是指某个人、物、事件对某一资源的机密性、完整性、可用性或合法性所造成的危害。某种攻击就是威胁的具体实现。安全威胁分为两类：故意（如黑客渗透）和偶然（如信息发往错误的地址）。

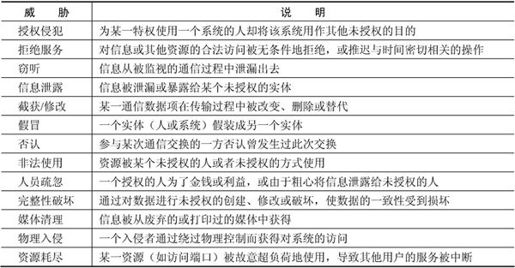

典型的安全威胁举例如表1-7所示。

表1-7　典型的安全威胁

4．影响数据安全的因素

影响数据安全的因素有内部和外部两类。

（1）内部因素。可采用多种技术对数据加密；制定数据安全规划；建立安全存储体系，包括容量、容错数据保护和数据备份等；建立事故应急计划和容灾措施；重视安全管理，制定数据安全管理规范。

（2）外部因素。可将数据分成不同的密级，规定外部使用员的权限。设置身份认证、密码、设置口令、设置指纹和声纹笔迹等多种认证。设置防火墙，为计算机建立一道屏障，防止外部入侵破坏数据。建立入侵检测、审计和追踪，对计算机进行防卫。同时，也包括计算机物理环境的保障、防辐射、防水和防火等外部防灾措施。

1.3.2　加密技术和认证技术

1．加密技术

加密技术是最常用的安全保密手段，数据加密技术的关键在于加密／解密算法和密钥管理。数据加密的基本过程就是对原来为明文的文件或数据按某种加密算法进行处理，使其成为不可读的一段代码，通常称为“密文”。“密文”只能在输入相应的密钥之后才能显示出原来的内容，通过这样的途径使数据不被窃取。

数据加密和数据解密是一对逆过程。数据加密是用加密算法E和加密密钥K₁将明文P变换成密文C，记为

数据解密是数据加密的逆过程，解密算法D和解密密钥K₂将密文C变换成明文P，记为

在安全保密中，可通过适当的密钥加密技术和管理机制来保证网络信息的通信安全。密钥加密技术的密码体制分为对称密钥体制和非对称密钥体制两种。相应地，对数据加密的技术分为两类，即对称加密（私人密钥加密）和非对称加密（公开密钥加密）。

1）对称加密技术

对称加密采用了对称密码编码技术，其特点是文件加密和解密使用相同的密钥，这种方法在密码学中叫做对称加密算法。

常用的对称加密算法有如下几种。

（1）数据加密标准（Digital Encryption Standard, DES）算法。DES主要采用替换和移位的方法加密。它用56位密钥对64位二进制数据块进行加密，每次加密可对64位的输入数据进行16轮编码，经一系列替换和移位后，输入的64位原始数据转换成完全不同的64位输出数据。DES算法运算速度快，密钥生产容易，适合于在当前大多数计算机上用软件方法实现，同时也适合于在专用芯片上实现。

（2）三重DES（3DES，或称TDEA）。在DES的基础上采用三重DES，即用两个56位的密钥K₁和K₂，发送方用K₁加密，K₂解密，再使用K₁加密。接收方则使用K₁解密，K₂加密，再使用K₁解密，其效果相当于将密钥长度加倍。

（3）RC-5（Rivest Cipher 5）。RC-5是由Ron Rivest（公钥算法的创始人之一）在1994年开发出来的。RC-5是在RCF2040中定义的，RSA数据安全公司的很多产品都使用了RC-5。

（4）国际数据加密算法（International Data Encryption Adleman, IDEA）。IDEA是在DES算法的基础上发展起来的，类似于三重DES。IDEA的密钥为128位，这么长的密钥在今后若干年内应该是安全的。类似于DES，IDEA算法也是一种数据块加密算法，它设计了一系列加密轮次，每轮加密都使用从完整的加密密钥中生成的一个子密钥。IDEA加密标准由PGP（Pretty Good Privacy）系统使用。

（5）高级加密标准（Advanced Encryption Standard, AES）算法。AES算法基于排列和置换运算。排列是对数据重新进行安排，置换是将一个数据单元替换为另一个。AES使用几种不同的方法来执行排列和置换运算。

AES是一个迭代的、对称密钥分组的密码，它可以使用128、192和256位密钥，并且用128位（16字节）分组加密和解密数据。

2）非对称加密技术

与对称加密算法不同，非对称加密算法需要两个密钥：公开密钥（publickey）和私有密钥（privatekey）。公开密钥与私有密钥是一对，如果用公开密钥对数据进行加密，只有用对应的私有密钥才能解密；如果用私有密钥对数据进行加密，那么只有用对应的公开密钥才能解密。因为加密和解密使用的是两个不同的密钥，所以这种算法叫作非对称加密算法。

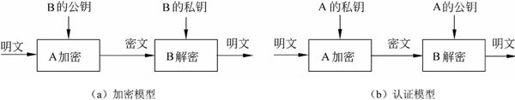

非对称加密有两个不同的体制，如图1-14所示。

图1-14　非对称加密体制模型

非对称加密算法实现机密信息交换的基本过程是：甲方生成一对密钥并将其中的一把作为公用密钥向其他方公开；得到该公用密钥的乙方使用该密钥对机密信息进行加密后再发送给甲方；甲方再用自己保存的另一把专用密钥对加密后的信息进行解密。甲方只能用其专用密钥解密由其公用密钥加密后的任何信息。

非对称加密算法的保密性比较好，它消除了最终用户交换密钥的需要，但加密和解密花费时间长、速度慢，不适合于对文件加密，而只适用于对少量数据进行加密。

RSA（Rivest, Shamir and Adleman）算法是一种公钥加密算法，它按照下面的要求选择公钥和密钥。

（1）选择两个大素数p和q（大于10¹⁰⁰）。

（2）令n＝p×q和z＝（p－1）×（q－1）。

（3）选择d与z互质。

（4）选择e，使e×d＝1（mod z）。

明文P被分成k位的块，k是满足2^k＜n的最大整数，于是有0≤P＜n。加密时计算

这样公钥为（e，n）。解密时计算

即私钥为（d，n）。

例如，设p＝3，q＝11，n＝33，z＝20，d＝7，e＝3，C＝P³（mod 33），P＝C⁷（mod 33），则有

RSA算法的安全性是基于大素数分解的困难性。攻击者可以分解已知的n，得到p和q，然后可得到z，最后用Euclid算法，由e和z得到d。但是要分解200位的数，需要40亿年；分解500位的数，则需要10²⁵年。

3）密钥管理

密钥是有生命周期的，它包括密钥和证书的有效时间，以及已撤销密钥和证书的维护时间等。密钥既然要求保密，这就涉及到密钥的管理问题，管理不好，密钥同样可能被无意识地泄露，并不是有了密钥就高枕无忧，任何保密也只是相对的，是有时效的。密钥管理主要是指密钥对的安全管理，包括密钥产生、密钥备份、密钥恢复和密钥更新等。

（1）密钥产生。密钥对的产生是证书申请过程中重要的一步，其中产生的私钥由用户保留，公钥和其他信息则交于CA中心进行签名，从而产生证书。根据证书类型和应用的不同，密钥对的产生也有不同的形式和方法。对普通证书和测试证书，一般由浏览器或固定的终端应用来产生，这样产生的密钥强度较小，不适合应用于比较重要的安全网络交易。而对于比较重要的证书，如商家证书和服务器证书等，密钥对一般由专用应用程序或CA中心直接产生，这样产生的密钥强度大，适合于重要的应用场合。

另外，根据密钥的应用不同，也可能会有不同的产生方式。例如，签名密钥可能在客户端或RA中心产生，而加密密钥则需要在CA中心直接产生。

（2）密钥备份和恢复。在一个PKI（Public Key Infrastructure，公开密钥体系）系统中，维护密钥对的备份至关重要，如果没有这种措施，当密钥丢失后，将意味着加密数据的完全丢失，对于一些重要数据，这将是灾难性的。所以，密钥的备份和恢复也是PKI密钥管理中的重要一环。换句话说，即使密钥丢失，使用PKI的企业和组织必须仍能够得到确认，受密钥加密保护的重要信息也必须能够恢复。当然，不能让一个独立的个人完全控制最重要的主密钥，否则将引起严重后果。

企业级的PKI产品至少应该支持用于加密的安全密钥的存储、备份和恢复。密钥一般用口令进行保护，而口令丢失则是管理员最常见的安全疏漏之一。所以，PKI产品应该能够备份密钥，即使口令丢失，它也能够让用户在一定条件下恢复该密钥，并设置新的口令。

（3）密钥更新。如果用户可以一次又一次地使用同样密钥与别人交换信息，那么密钥也同其他任何密码一样存在着一定的安全性，虽然说用户的私钥是不对外公开的，但是也很难保证私钥长期的保密性，很难保证长期以来不被泄露。如果某人偶然地知道了用户的密钥，那么用户曾经和另一个人交换的每一条消息都不再是保密的了。另外，使用一个特定密钥加密的信息越多，提供给窃听者的材料也就越多，从某种意义上来讲也就越不安全了。

对每一个由CA颁发的证书都会有有效期，密钥对生命周期的长短由签发证书的CA中心来确定，各CA系统的证书有效期限有所不同，一般大约为2～3年。当用户的私钥被泄漏或证书的有效期快到时，用户应该更新私钥。这时用户可以废除证书，产生新的密钥对，申请新的证书。

（4）多密钥的管理。假设在某机构中有100个人，如果他们任意两人之间可以进行秘密对话，那么总共需要多少密钥呢？每个人需要知道多少密钥呢？也许很容易得出答案，如果任何两个人之间要不同的密钥，则总共需要4950个密钥，而且每个人应记住99个密钥。如果机构的人数是1000，10000人或更多，这种办法显然就过于愚蠢了，管理密钥将是一件非常困难的事情。为此需要研究并开发用于创建和分发密钥的加密安全的方法。

Kerberos提供了一种解决这个问题的较好方案，它是由MIT发明的，使保密密钥的管理和分发变得十分容易，但这种方法本身还存在一定的缺点。为能在因特网上提供一个实用的解决方案，Kerberos建立了一个安全的、可信任的密钥分发中心（Key Distribution Center, KDC），每个用户只要知道一个和KDC进行会话的密钥就可以了，而不需要知道成百上千个不同的密钥。

2．认证技术

认证技术主要解决网络通信过程中通信双方的身份认可。认证的过程涉及到加密和密钥交换。通常，加密可使用对称加密、不对称加密及两种加密方法的混合方法。认证方一般有账户名／口令认证、使用摘要算法认证和基于PKI的认证。

一个有效的PKI系统必须是安全的和透明的，用户在获得加密和数字签名服务时，不需要详细地了解PKI的内部运作机制。在一个典型、完整和有效的PKI系统中，除了具有证书的创建和发布，特别是证书的撤销功能外，一个可用的PKI产品还必须提供相应的密钥管理服务，包括密钥的备份、恢复和更新等。没有一个好的密钥管理系统，将极大地影响一个PKI系统的规模、可伸缩性和在协同网络中的运行成本。在一个企业中，PKI系统必须有能力为一个用户管理多对密钥和证书；能够提供安全策略编辑和管理工具，如密钥周期和密钥用途等。

PKI是一种遵循既定标准的密钥管理平台，能够为所有网络应用提供加密和数字签名等密码服务及所必需的密钥和证书管理体系。简单来说，PKI就是利用公钥理论和技术建立的提供安全服务的基础设施。PKI技术是信息安全技术的核心，也是电子商务的关键和基础技术。PKI的基础技术包括加密、数字签名、数据完整性机制、数字信封和双重数字签名等。完整的PKI系统必须具有权威认证机构（CA）、数字证书库、密钥备份及恢复系统、证书作废系统、应用接口（Application Programming Interface, API）等基本构成部分。

（1）认证机构。即数字证书的申请及签发机关，CA必须具备权威性的特征。

（2）数字证书库。用于存储已签发的数字证书及公钥，用户可由此获得所需的其他用户的证书及公钥。

（3）密钥备份及恢复系统。如果用户丢失了用于解密数据的密钥，则数据将无法被解密，这将造成合法数据丢失。为避免这种情况，PKI提供备份与恢复密钥的机制。但须注意，密钥的备份与恢复必须由可信的机构来完成。并且，密钥备份与恢复只能针对解密密钥，签名私钥为确保其唯一性而不能够作备份。

（4）证书作废系统。证书作废处理系统是PKI的一个必备组件。与日常生活中的各种身份证件一样，证书有效期以内也可能需要作废，原因可能是密钥介质丢失或用户身份变更等。为实现这一点，PKI必须提供作废证书的一系列机制。

（5）应用接口。PKI的价值在于使用户能够方便地使用加密、数字签名等安全服务，因此一个完整的PKI必须提供良好的应用接口系统，使得各种各样的应用能够以安全、一致、可信的方式与PKI交互，确保安全网络环境的完整性和易用性。

PKI采用证书进行公钥管理，通过第三方的可信任机构（认证中心，即CA）把用户的公钥和用户的其他标识信息捆绑在一起，其中包括用户名和电子邮件地址等信息，以在Internet上验证用户的身份。PKI把公钥密码和对称密码结合起来，在Internet上实现密钥的自动管理，保证网上数据的安全传输。

因此，从大的方面来说，所有提供公钥加密和数字签名服务的系统，都可归结为PKI系统的一部分，PKI的主要目的是通过自动管理密钥和证书，为用户建立起一个安全的网络运行环境，使用户可以在多种应用环境下方便地使用加密和数字签名技术，从而保证网上数据的机密性、完整性和有效性。数据的机密性是指数据在传输过程中不能被非授权者偷看；数据的完整性是指数据在传输过程中不能被非法篡改；数据的有效性是指数据不能被否认。

PKI发展的一个重要方面就是标准化问题，它也是建立互操作性的基础。目前，PKI标准化主要有两个方面：一是RSA公司的公钥加密标准（Public Key Cryptography Standards, PKCS），它定义了许多基本PKI部件，包括数字签名和证书请求格式等；二是由Internet工程任务组（Internet Engineering Task Force, IETF）和PKI工作组（Public Key Infrastructure Working Group, PKIX）所定义的一组具有互操作性的公钥基础设施协议。在今后很长的一段时间内，PKCS和PKIX将会并存，大部分的PKI产品为保持兼容性，也将会对这两种标准进行支持。

1）Hash函数与信息摘要（Message Digest）

Hash（哈希）函数提供了这样一种计算过程：输入一个长度不固定的字符串，返回一串定长度的字符串，又称Hash值。单向Hash函数用于产生信息摘要。Hash函数主要可以解决以下两个问题：在某一特定的时间内，无法查找经Hash操作后生成特定Hash值的原报文；也无法查找两个经Hash操作后生成相同Hash值的不同报文。这样，在数字签名中就可以解决验证签名和用户身份验证、不可抵赖性的问题。

信息摘要简要地描述了一份较长的信息或文件，它可以被看作一份长文件的“数字指纹”。信息摘要用于创建数字签名，对于特定的文件而言，信息摘要是唯一的。信息摘要可以被公开，它不会透露相应文件的任何内容。MD2、MD4和MD5（MD表示信息摘要）是由Ron Rivest设计的专门用于加密处理的，并被广泛使用的Hash函数，它们产生一种128位信息摘要，除彻底地搜寻外，没有更快的方法对其加以攻击，而其搜索时间一般需要1025年之久。

2）数字签名

数字签名主要经过以下几个过程。

（1）信息发送者使用一个单向散列函数（Hash函数）对信息生成信息摘要。

（2）信息发送者使用自己的私钥签名信息摘要。

（3）信息发送者把信息本身和已签名的信息摘要一起发送出去。

（4）信息接收者通过使用与信息发送者使用的同一个单向散列函数（Hash函数）对接收的信息本身生成新的信息摘要，再使用信息发送者的公钥对信息摘要进行验证，以确认信息发送者的身份和信息是否被修改过。

数字加密主要经过以下几个过程。

（1）当信息发送者需要发送信息时，首先生成一个对称密钥，用该对称密钥加密要发送的报文。

（2）信息发送者用信息接收者的公钥加密上述对称密钥。

（3）信息发送者将第（1）步和第（2）步的结果结合在一起传给信息接收者，称为数字信封。

（4）信息接收者使用自己的私钥解密被加密的对称密钥，再用此对称密钥解密被发送方加密的密文，得到真正的原文。

数字签名和数字加密的过程虽然都使用公开密钥体系，但实现的过程正好相反，使用的密钥对也不同。数字签名使用的是发送方的密钥对，发送方用自己的私有密钥进行加密，接收方用发送方的公开密钥进行解密，这是一个一对多的关系，任何拥有发送方公开密钥的人都可以验证数字签名的正确性。数字加密则使用的是接收方的密钥对，这是多对一的关系，任何知道接收方公开密钥的人都可以向接收方发送加密信息，只有唯一拥有接收方私有密钥的人才能对信息解密。另外，数字签名只采用了非对称密钥加密算法，它能保证发送信息的完整性、身份认证和不可否认性；而数字加密采用了对称密钥加密算法和非对称密钥加密算法相结合的方法，它能保证发送信息的保密性。

3）SSL协议

SSL（Secure Sockets Layer，安全套接层）协议最初是由Netscape Communication公司设计开发的，主要用于提高应用程序之间数据的安全系数。SSL协议的整个概念可以被总结为：一个保证任何安装了安全套接字的客户和服务器间事务安全的协议，它涉及所有TC/IP应用程序。SSL协议主要提供如下三方面的服务。

（1）用户和服务器的合法性认证。认证用户和服务器的合法性，使得它们能够确信数据将被发送到正确的客户端和服务器上。客户端和服务器都是有各自的识别号，这些识别号由公开密钥进行编号，为了验证用户是否合法，安全套接层协议要求在握手交换数据时进行数字认证，以此来确保用户的合法性。

（2）加密数据以隐藏被传送的数据。安全套接层协议所采用的加密技术既有对称密钥技术，也有公开密钥技术。在客户端与服务器进行数据交换之前，交换SSL初始握手信息，在SSL握手信息中采用了各种加密技术对其加密，以保证其机密性和数据的完整性，并且用数字证书进行鉴别，这样就可以防止非法用户进行破译。

（3）保护数据的完整性。安全套接层协议采用Hash函数和机密共享的方法来提供信息的完整性服务，建立客户端与服务器之间的安全通道，使所有经过安全套接层协议处理的业务在传输过程中能全部完整准确无误地到达目的地。

安全套接层协议是一个保证计算机通信安全的协议，对通信对话过程进行安全保护，其实现过程主要经过如下几个阶段。

（1）接通阶段。客户端通过网络向服务器打招呼，服务器回应。

（2）密码交换阶段。客户端与服务器之间交换双方认可的密码，一般选用RSA密码算法，也有的选用Diffie-Hellmanf和Fortezza-KEA密码算法。

（3）会谈密码阶段。客户端与服务器间产生彼此交谈的会谈密码。

（4）检验阶段。客户端检验服务器取得的密码。

（5）客户认证阶段。服务器验证客户端的可信度。

（6）结束阶段。客户端与服务器之间相互交换结束的信息。

当上述动作完成之后，两者间的资料传送就会加密，另外一方收到资料后，再将编码资料还原。即使盗窃者在网络上取得编码后的资料，如果没有原先编制的密码算法，也不能获得可读的有用资料。

发送时，信息用对称密钥加密，对称密钥用非对称算法加密，再把两个包绑在一起传送过去。接收的过程与发送正好相反，先打开有对称密钥的加密包，再用对称密钥解密。

在电子商务交易过程中，由于有银行参与，按照SSL协议，客户的购买信息首先发往商家，商家再将信息转发银行，银行验证客户信息的合法性后，通知商家付款成功，商家再通知客户购买成功，并将商品寄送客户。

4）数字时间戳技术

数字时间戳就是数字签名技术的一种变种应用。在电子商务交易文件中，时间是十分重要的信息。在书面合同中，文件签署的日期和签名一样均是十分重要的防止文件被伪造和篡改的关键性内容。数字时间戳服务（Digital Time Stamp Service, DTS）是网上电子商务安全服务项目之一，能提供电子文件的日期和时间信息的安全保护。

时间戳是一个经加密后形成的凭证文档，包括如下三个部分。

（1）需加时间戳的文件的摘要（digest）。

（2）DTS收到文件的日期和时间。

（3）DTS的数字签名。

一般来说，时间戳产生的过程为：用户首先将需要加时间戳的文件用Hash编码加密形成摘要，然后将该摘要发送到DTS，DTS在加入了收到文件摘要的日期和时间信息后再对该文件加密（数字签名），然后送回用户。

书面签署文件的时间是由签署人自己写上的，而数字时间戳则是由认证单位DTS来加入的，以DTS收到文件的时间为依据。

1.3.3　计算机可靠性

1．计算机可靠性概述

计算机系统的硬件故障通常是由元器件的失效引起的。对元器件进行寿命试验并根据实际资料统计得知，元器件的可靠性可分成三个阶段，开始阶段器件工作处于不稳定期，失效率较高；第二阶段器件进入正常工作期，失效率最低，基本保持常数；第三阶段元器件开始老化，失效率又重新提高。这就是所谓的“浴盆曲线”。因此，应保证在计算机中使用的元器件处于第二阶段。在第一阶段应对元器件进行老化筛选，而到了第三个阶段，则淘汰该计算机。

计算机系统的可靠性是指从它开始运行（t＝0）到某时刻t这段时间内能正常运行的概率，用R（t）表示。所谓失效率，是指单位时间内失效的元件数与元件总数的比例，用λ表示，当λ为常数时，可靠性与失效率的关系为

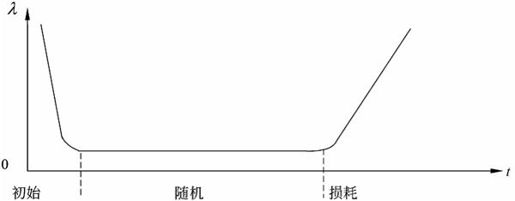

典型的失效率与时间的关系曲线如图1-15所示。

两次故障之间系统能正常工作的时间的平均值称为平均无故障时间（MTBF），即

通常用平均修复时间（MTRF）来表示计算机的可维修性，即计算机的维修效率，指从故障发生到机器修复平均所需要的时间。计算机的可用性是指计算机的使用效率，它以系统在执行任务的任意时刻能正常工作的概率A来表示，即

图1-15　失效率特性

计算机的RAS技术就是指用可靠性R、可用性A和可维修性S三个指标衡量一个计算机系统。但在实际应用中，引起计算机故障的原因除了元器件以外还与组装工艺、逻辑设计等因素有关。因此，不同厂家生产的兼容机，即使采用相同的元器件，其可取性及MTBF也可能会相差很大。

2．计算机可靠性模型

计算机系统是一个复杂的系统，而且影响其可靠性的因素也非常繁复，很难直接对其进行可靠性分析。但通过建立适当的数学模型，把大系统分割成若干子系统，可以简化其分析过程。常见的系统可靠性数学模型有以下三种。

（1）串联系统。假设一个系统由N个子系统组成，当且仅当所有的子系统都能正常工作时，系统才能正常工作，这种系统称为串联系统，如图1-16所示。

图1-16　串联系统的可靠性模型

设系统中各个子系统的可靠性分别用R₁，R₂，…，R_N来表示，则系统的可靠性R可由下式求得。

如果系统的各个子系统的失效率分别用λ₁，λ₂，…，λ_N来表示，则系统的失效率λ可由下式求得。

【例1.7】　设计算机系统由CPU、存储器、I/O三部分组成，其可靠性分别为0.95，0.90和0.85。求计算机系统的可靠性。

解：R＝R₁·R₂·R₃＝0.95×0.90×0.85＝0.73

计算机系统的可靠性为0.73。

（2）并联系统。假如一个系统由N个子系统组成，只要有一个子系统正常工作，系统就能正常工作，这样的系统称为并联系统，如图1-17所示。设每个子系统的可靠性分别以R₁，R₂，…，R_N表示，整个系统的可靠性只可由下式来求得。

图1-17　并联系统的可靠性模型

假如所有子系统的失效率均为λ，则系统的失效率μ为

在并联系统中只有一个子系统是真正需要的，其余N－1个子系统称为冗余子系统，随着冗余子系统数量的增加，系统的平均无故障时间也增加了。

【例1.8】　设一个系统由三个相同子系统构成，其可靠性为0.9，平均无故障时间为10000小时，求系统的可靠性和平均无故障时间。

系统可靠性R＝1－（1－R₁）³＝0.999

系统平均无故障时间为

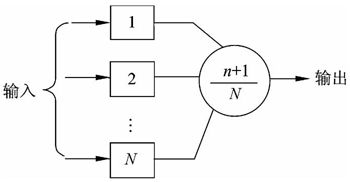

（3）N模冗余系统。N模冗余系统由N个（N＝2n＋1）相同的子系统和一个表决器组成，表决器把N个子系统中占多数相同结果的输出作为系统的输出，如图1-18所示。

图1-18　N模冗余系统

在N个子系统中，只要有n＋1个或n＋1个以上子系统能正常工作，系统就能正常工作，输出正确的结果。假设表决器是完全可靠的，每个子系统的可靠性为R₀，则N模冗余系统的可靠性为

其中，表示从N个元素中取i个元素的组合数。

提高计算机的可靠性一般采取如下两项措施。

（1）提高元器件质量，改进加工工艺与工艺结构，完善电路设计。

（2）发展容错技术，使得在计算机硬件有故障的情况下，计算机仍能继续运行，得出正确的结果。

1.3.4　计算机系统的性能评价

无论是生产计算机的厂商还是使用计算机的用户，都需要有某种方法来衡量计算机的性能，作为设计、生产、购买和使用的依据。但是，由于计算机系统是一个极复杂的系统，其体系结构、组成和实现都有若干种策略，而且其应用领域也千差万别，所以很难找到统一的规则或标准去评测所有的计算机。

1．性能评测的常用方法

（1）时钟频率。计算机的时钟频率在一定程度上反映了机器速度，一般来讲，主频越高，速度越快。但是，相同频率、不同体系结构的机器，其速度可能会相差很多倍，因此还需要用其他方法来测定机器性能。

（2）指令执行速度。在计算机发展的初期，曾用加法指令的运算速度来衡量计算机的速度，速度是计算机的主要性能指标之一。因为加法指令的运算速度大体上可反映出乘法、除法等其他算术运算的速度，而且逻辑运算、转移指令等简单指令的执行时间往往设计成与加法指令相同，因此加法指令的运算速度有一定代表性。当时表征机器运算速度的单位是KIPS（每秒千条指令），后来随着机器运算速度的提高，计量单位由KIPS发展到MIPS（每秒百万条指令）。

（3）等效指令速度法。随着计算机指令系统的发展，指令的种类大大增加，用单种指令的MIPS值来表征机器的运算速度的局限性日益暴露，因此很快就出现了改进的办法，称之为吉普森（Gibson）混合法或等效指令速度法。

等效指令速度法统计各类指令在程序中所占比例，并进行折算。设某类指令i在程序序中所占比例为w_i，执行时间为t_i，则等效指令的执行时间为

其中n为指令的种类数。

（4）数据处理速率（Processing Data Rate, PDR）法。因为在不同程序中，各类指令的使用频率是不同的，所以固定比例方法存在着很大的局限性，而且数据长度与指令功能的强弱对解题的速度影响极大。同时，这种方法也不能反映现代计算机中高速缓冲存储器、流水线和交叉存储等结构的影响。具有这种结构的计算机的性能不仅与指令的执行频率有关，而且也与指令的执行顺序与地址分布有关。

PDR法采用计算PDR值的方法来衡量机器性能，PDR值越大，机器性能越好。PDR与每条指令和每个操作数的平均位数以及每条指令的平均运算速度有关，其计算方法如下：

其中，L＝0.85G＋0.15H＋0.4J＋0.15K，R＝0.85M＋0.09N＋0.06P。

式中：G——每条定点指令的位数；

　M——平均定点加法时间；

　H——每条浮点指令的位数；

　N——平均浮点加法时间；

　J——定点操作数的位数；

　P——平均浮点乘法时间；

　K——浮点操作数的位数。

此外，还作了如下规定：G＞20位，H＞30位；从主存取一条指令的时间等于取一个字的时间；指令与操作数存放在主存，无变址或间址操作；允许有并行或先行取指令功能，此时选择平均取指令时间。PDR值主要对CPU和主存储器的速度进行度量，但不适合衡量机器的整体速度，因为它没有涉及Cache、多功能部件等技术对性能的影响。

（5）核心程序法。上述性能评价方法主要是针对CPU（有时包括主存），它没有考虑诸如I/O结构、操作系统、编译程序的效率等系统性能的影响，因此难以准确评价计算机的实际工作能力。

核心程序法是研究较多的一种方法，它把应用程序中用得最频繁的那部分核心程序作为评价计算机性能的标准程序，在不同的机器上运行，测得其执行时间，作为各类机器性能评价的依据。机器软硬件结构的特点能在核心程序中得到反映，但是核心程序各部分之间的联系较小。由于程序短，所以访问存储器的局部性特征很明显，以致Cache的命中率比一般程序高。

2．基准测试程序

基准程序法（Benchmark）是目前一致承认的测试性能的较好方法，有多种多样的基准程序，如主要测试整数性能的基准程序、测试浮点性能的基准程序等。

（1）整数测试程序。Dhrystone是一个综合性的基准测试程序，它是为了测试编译器及CPU处理整数指令和控制功能的有效性，人为地选择一些“典型指令”综合起来形成的测试程序。

Dhrystone程序测试的结果由每秒多少个Dhrystones来表示机器的性能，这个数值越大，性能越好。VAX11/780的测试结果为每秒1757Dhrystones，为便于比较，人们假设1VAX MIPS＝每秒1757Dhrystones，将被测机器的结果除以1757，就得到被测机器相对VAX11/780的MIPS值。有些厂家在宣布机器性能时就用Dhrystone MIPS值作为各自机器的MIPS值。

不过不同的厂家在测试MIPS值时，使用的基准程序一般是不一样的，因此不同厂家机器的MIPS值有时虽然是相同的，但其性能却可能差别很大，那是因为各厂家在设计计算机时针对不同的应用领域，如科学和工程应用、商业管理应用、图形处理应用等，而采用了不同的体系结构和实现方法。同一厂家的机器，采用相同的体系结构，用相同的基准程序测试，得到的MIPS值越大，一般说明机器速度越快。

（2）浮点测试程序。在计算机科学和工程应用领域内，浮点计算工作量占很大比例，因此机器的浮点性能对系统的应用有很大的影响。有些机器只标出单个浮点操作性能，如浮点加法、浮点乘法时间，而大部分工作站则标出用Linpack和Whetstone基准程序测得的浮点性能。Linpack主要测试向量性能和高速缓存性能。Whetstone是一个综合性测试程序，除测试浮点操作外，还测试整数计算和功能调用等性能。

①理论峰值浮点速度。巨型机和小巨型机在说明书中经常给出“理论峰值速度”的MFLOPS值，它不是机器实际执行程序时的速度，而是机器在理论上最大能完成的浮点处理速度。它不仅与处理机时钟周期有关，而且还与一个处理机里能并行执行操作的流水线功能部件数目和处理机的数目有关。多个CPU机器的峰值速度是单个CPU的峰值速度与CPU个数的乘积。

②Linpack基准测试程序。Linpack基准程序是一个用FORTRAN语言写成的子程序软件包，称为基本线性代数子程序包，此程序完成的主要操作是浮点加法和浮点乘法操作。测量计算机系统的Linpack性能时，让机器运行Linpack程序，测量运行时间，将结果用MFLOPS表示。

当解n阶线性代数方程组时，n越大，向量化程度越高。其关系如表1-8所示。

表1-8　矩阵的向量化程度

向量化百分比指的是含向量成分的计算量占整个程序计算量的百分比。在同一台机器中，向量化程度越高，机器的运算速度越快，因为不管n的大小，求解方程时花在非向量操作的时间差不多是相等的。

③Whetstone基准测试程序。Whetstone是用FORTRAN语言编写的综合性测试程序，主要由执行浮点运算、整数算术运算、功能调用、数组变址、条件转移和超越函数的程序组成。Whetstone的测试结果用Kwips表示，1Kwips表示机器每秒钟能执行1000条Whetstone指令。

（3）SPEC基准程序（SPEC Benchmark）。SPEC（System Performance Evaluation Cooperation）是由几十家世界知名的计算机大厂商所支持的非盈利的合作组织，旨在开发共同认可的标准基准程序。

SPEC基准程序是由SPEC开发的一组用于计算机性能综合评价的程序。以对VAX11/780机的测试结果作为基数，其他计算机的测试结果以相对于这个基数的比率来表示。SPEC基准程序能较全面地反映机器性能，有很高的参考价值。

SPEC 1.0是1989年10月宣布的，是一套复杂的基准程序集，主要用于测量与工程和科学应用有关的数字密集型的整数和浮点数方面的计算。源程序超过15万行，包含10个测试程序，使用的数据量比较大，分别测试应用的各个方面。

SPEC基准程序测试结果一般以SPECmark（SPEC分数）、SPECint（SPEC整数）和SPECfp（SPEC浮点数）来表示。其中，SPEC分数是10个程序的几何平均值，SPEC整数是4个整数程序的几何平均值，SPEC浮点数是6个浮点程序的几何平均值。

1992年，在原来SPECint89和SPECfp89的基础上又增加了两个整数测试程序和8个浮点数测试程序，因此SPECint92由6个程序组成，SPECfp92由14个程序组成。这20个基准程序是基于不同的应用写成的，主要测32位CPU、主存储器、编译器和操作系统的性能。

已有大约30个计算机软件和硬件公司参加了这个组织，它们都承认这种测试，并同意作为它们生产的机器或系统的测试标准。SPEC基准程序的测试结果获得了普遍的认可。

参加这个组织的主要成员有IBM、AT&T、BULL、CDC、DG、DEC、Fujitusu、HP、Intel、MIPS、Motorola、SGI、SUN和Unisys等。1995年，这些厂商又共同推出了SPECint95和SPECfp95作为最新的测试标准程序。

（4）TPC基准程序。TPC（Transaction Proces5ing Council，事务处理委员会）基准程序是由TPC开发的评价计算机事务处理性能的测试程序，用以评测计算机在事务处理、数据库处理、企业管理与决策支持系统等方面的性能。TPC已经推出了4套基准程序：TPC-A、TPC-B、TPC-C和TPC-D。其中A和B已经过时，不再使用。TPC-C是在线事务处理（On-line Transaction Processing, OLTP）的基准程序，TPC-D是决策支持的基准程序。TPC即将推出TPC-E，作为大型企业信息服务的基准程序。该基准程序的评测结果用每秒完成的事务处理数TPC来表示。TPC基准测试程序在商业界范围内建立了用于衡量机器性能以及性能价格比的标准。但是，任何一种测试程序都有一定的适用范围，TPC也不例外。
