4.6　添加节区

添加节区在很多场合都会用到，比如在加壳中，在免杀中都会经常使用到对PE文件添加一个节区。添加一个节区的方法有4个步骤，第1个步骤是在节表的最后面添加一个 IMAGE_SECTION_HEADER,第 2个步骤是更新 IMAGE_FILE_HEADER中的 NumberOfSections字段，第3步是更新IMAGE_OPTIONAL_HEADER中的SizeOfImage字段，最后一步则是添加文件的数据。当然了，前3个步骤是没有先后顺序的，但是最后一个步骤一定要明确如何改变。

4.6.1　手动添加一个节区

先来进行一次手动添加节区的操作，手动添加节区的过程是一个让我们熟悉上述步骤的过程。在网上有很多现成的添加节区的工具，我们自己编写工具的目的是掌握和了解其实现方法，锻炼我们的编程能力；手动添加节区是为了巩固前面的知识，熟悉添加节区的步骤。

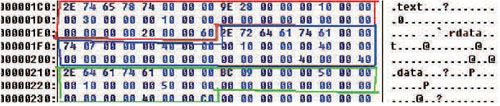

接下来还是使用前面的那个测试程序。使用C32ASM用十六进制编辑方式打开这个程序，并定位到其节表处，如图4-35所示。

图4-35　节表位置信息

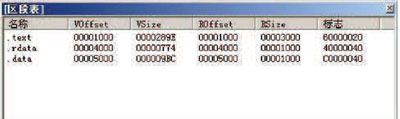

从图中可以看到该PE文件有3个节表，直接看十六进制信息可能很不方便，为了直观方便地查看节表中IMAGE_SECTION_HEADER的信息，那么使用LordPE来进行查看，如图4-36所示。

图4-36　使用LordPE查看该节表信息

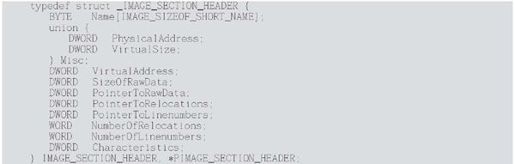

用LordPE工具查看的确直观多了。对照LordPE显示的节表信息来添加一个节区。回顾一下IMAGE_SECTION_HEADER结构体的定义，定义如下：

IMAGE_SECTION_HEADER结构体的成员很多，但是真正要使用的就只有6个，分别是Name、VirtualSize、VritualAddress、SizeOfRawData、PointerToRawData和 Characteristics。这6项刚好与LordPE显示的6项相同。其实IMAGE_SECTION_HEADER结构体中其余的成员几乎不被使用。下面分别来介绍如何添加这些内容。

IMAGE_SECTION_HEADER的长度为40个字节，是十六进制的0×28。在C32ASM中占用2行半的内容，我们一次把这两行半的内容手动添加进去。回到C32ASM中，在最后一个节表的位置处开始添加内容，首先把光标放到右边的ASCII字符中，输入“.test”，如图4-37所示。

图4-37　添加".test"节名

接下来在00000240位置处添加节的大小，该大小直接是对齐后的大小即可。由于文件对齐是0×1000字节，也就是4096个字节。那么就采用最小值即可，使该值为0×1000。不知道大家是否还记得前面提到的字节顺序的问题，在C32ASM中添加时，正确的添加应当是“00 10 00 00”,以后添加时也要注意字节顺序，在添加后面几个成员时，不再提示注意字节顺序，大家应时刻清楚这点。在添加该值时，应当将光标定位在十六进制编辑处，而不是刚才所在的ASCII字符处。顺便要把VirutalAddress也添加上，VirtualAddress的值是前一个节区的起始位置加上上一个节对齐后的长度的值,上个节区的起始位置为0×5000,上个节区对齐后的长度为0×1000,因此新节区的起始位置为0×6000。添加VirtualSize和VirtualAddress后如图4-38所示。

图4-38　添加VirtualSize和 VirtualAddress

接下来的两个字段分别是SizeOfRawData和PointerToRawData,这两个字段的添加方法类似前面两个字段的添加方法，这里就不细说了，分别要添加“0×6000”和“0×1000”两个值,如图4-39所示。

图4-39　添加SizeOfRawData和PointerToRawData

PointerToRawData后面的12个字节都可以为0,只要修改最后4个字节的内容，也就是 Characteristics的值即可，这个值直接使用上个节区的值即可，实际添加时应根据所要节的属性给值，这里为了省事而直接使用上个节区的属性，如图4-40所示。

图4-40　添加Characteristics

整个节表需要添加的地方就添加完成了，接下来需要修改该PE文件的节区数量了，当前节区数量是3,这里要修改为4。虽然可以通过LordPE等修改工具完成，但是这里仍然使用手动修改。对于修改的位置请大家自行定位找到，修改如图4-41所示。

图4-41　修改节区个数为4

除了节区数量以外还要修改文件映像的大小，也就是前面提到的SizeOfImage的值。由于新添加了节区，那么应该把该节区的大小加上SizeOflmage的大小，即为新的SizeOflmage的大小。现在的SizeOflmage的大小为0×6000,加上新添加节区的大小为0×7000。SizeOflmage的位置请自行查找，修改如图4-42所示。

图4-42　修改SizeOflmage的值为0×70000

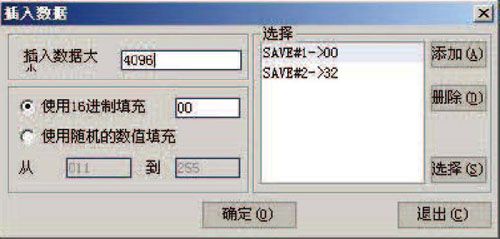

对于修改PE结构字段的内容都已经做完了，最后一步就是要添加真实的数据了，由于这个节区不使用，因此填充0值就可以了，文件的起始位置为0×6000,长度为0×1000。把光标移到文件的末尾，单击菜单“编辑”-> “插入数据”命令，在插入数据大小文本框中输入十进制的4096,也就是十六进制的0×1000,如图4-43所示。

图4-43　“插入数据”对话框的设置

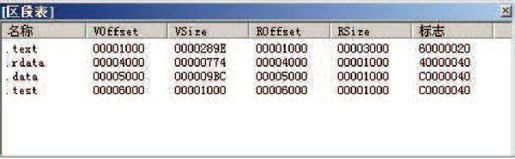

单击“确定”按钮，可以看到在刚才的光标处插入了很多0值，这样我们的工作也完成了，单击“保存”按钮进行保存，提示是否备份，选择“是”。然后用LordPE查看一下添加节区的情况，如图4-44所示。

图4-44　添加新的节区信息

对比一下前后两个文件的大小，如图4-45所示。

图4-45　添加节区前后文件的大小

从图4-45中可以看出，添加节区后的文件比原来的文件大了4KB,也就是添加了4096个字节的0值的原因。也许最关心的不是大小问题，而在于软件添加了大小后是否真的可以运行，我们试运行一下，是可以运行的。

上面的整个过程就是手动添加一个新节区的全部过程，除了特有的几个步骤以外，就是要注意新节区的内存起始位置和文件起始位置的值。相信通过上面手动添加节区对此已经非常熟悉了。那么下面就开始通过编程来完成添加节区的任务吧。

4.6.2　通过编程添加节区

通过编程添加一个新的节区无非就是文件相关的操作，只是多了一个对PE文件的解析而已。添加节区的步骤和手动添加节区的步骤是一样的,只要一步一步按照上面的步骤写代码就可以了。在开始写代码前，首先修改一下FileCreate()这个函数中的部分代码，修改代码如下:

在这里，要把SEC_IMAGE这个值注释掉,因为要修改内存文件映射,有这个值会使添加节区失败，因此要将其注释掉或者删除掉。

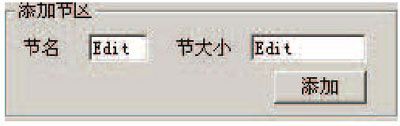

程序的界面如图4-46所示。

图4-46　添加节区界面

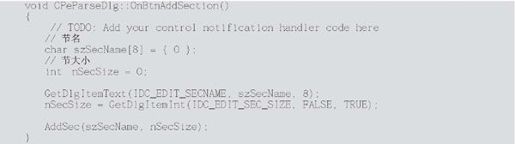

首先来编写“添加”按钮响应事件，代码如下:

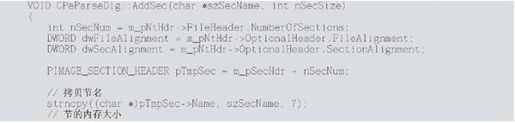

按钮事件中最关键的地方是AddSec()这个函数，该函数有两个参数,分别是添加节的名称与添加节的大小。这个大小无论输入多大，最后都会按照对齐方式进行向上对齐。我们看一下AddSec()函数的代码。

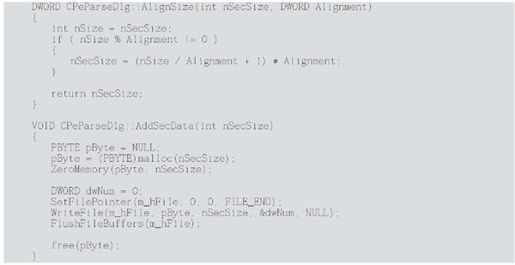

代码中每一步都按照相应的步骤来完成，其中用到了两个函数分别是AlignSize()和AddSecData()。前者是用来进行对齐的，后者是在文件中添加实际的数据内容的。这两个函数非常简单，代码如下所示：

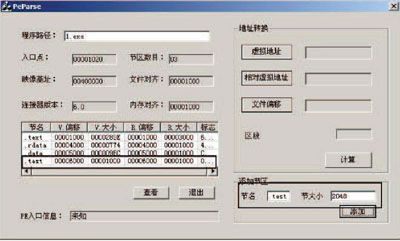

整个添加节区的代码就完成了，仍然使用最开始的那个简单程序进行测试，看是否可以添加一个节区，如图4-47所示。

从图4-47中可以看出，添加节区是成功的。试着运行一下添加节区后的文件，可以正常运行，而且添加节区的文件比原文件大了4KB，和前面手动添加的效果是一样的。

至此，对PE文件结构的介绍就结束了。其实PE文件结构还有很多比较重要的内容，但是这里只介绍了一些基础的知识，至于其他的内容请大家自行学习。PE结构查看器最关键的是兼容性，PE结构是可以进行各种变形的，常规的PE结构也许比较好解析，但是经过变形的PE结构解析起来就可能会出错，因此要不断地尝试去解析不同的PE文件结构，PE查看器兼容性才会不断地完善。前面介绍了通过C32ASM进行手动分析PE文件结构，这种方法是有助于完善PE查看器的。这就好比数据恢复一样，数据恢复高手绝对不是通过数据恢复工具来进行的，虽然高手们也在使用工具，但是如果遇到较为复杂的情况，数据恢复工具可能就会显得无力，那么手动分析分区格式将是唯一的方法。

图4-47　添加节区
