7.4　应用程序与驱动程序的通信

虽然应用程序处在操作系统的用户态，而驱动程序处在操作系统的内核态，但是它们之间是必须通信的，应用程序的执行都是依赖于操作系统内核的。

7.4.1　创建设备

在编写驱动程序的时候，主函数的入口函数是DriverEntry()函数，该函数有一个参数为 PDRIVER_OBJECT类型，是指向驱动对象的指针的。为了能够使驱动程序被卸载掉，我们为DRIVER_OBJECT结构体中的DriverUnload成员进行了赋值。DriverUnload是驱动对象中的一个程序，其保存了驱动卸载例程（Routine，也就是函数的意思）的指针，其实保存的就是一个函数指针。在DRIVER_OBJECT中，除了 DriverUnload以外，还有一个数组也存放了函数指针，这个数组名是MajorFunction，该数组的大小为IRP_MJ_MAXIMUM_FUNCTION + 1，IRP_MJ_MAXIMUM_FUNCTION是一个宏，该宏的定义为：

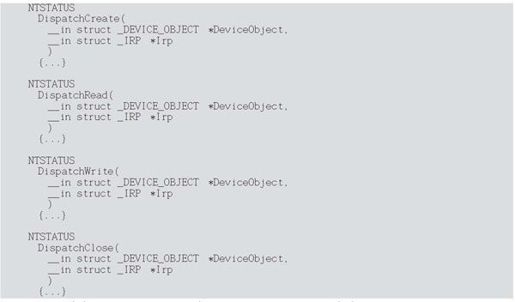

在MajorFunction中可以指定非常多的例程指针，比如IRP_MJ_CREATE、IRP_MJ_READ、IRP_MJ_WRITE、IRP_MJ_CLOSE……这些例程都有一个非常相似的定义，定义如下：

这些是摘自WDK提供的文件中的定义，函数名可以随意修改，但是函数的定义是不能修改的，也就是说函数的返回值和参数是已经被确定的。在这些函数的定义中，第一个参数是PDEVICE_OBJECT的类型，是一个指向设备对象的指针。第二个参数是一个指向IRP结构体的指针，IRP是I/O请求包。应用程序与驱动程序的通信就是依靠IRP进行的。因此，要在DriverEntry()下指定MajorFunction数组中的各种例程。在没有指定MajorFunction的情况下，有默认的例程来执行。

既然在所有的例程中都需要设备对象指针，那么自然要创建一个设备，创建设备的函数为IoCreateDevice()，其定义如下：

该函数用来创建一个设备，参数说明如下。

（1）DriverObject：该参数是一个指向驱动对象的指针，指定设备所属的驱动，使用 DriverEntry()的第一个参数即可。

（2） DeviceExtensionSize：指定设备扩展的大小，如果没有设备扩展的话该参数为0。

（3） DeviceName：指定设备的名称，设备名通常是\Device\xxx。

（4） DeviceType：指定设备的类型，由于创建的设备没有具体对应的设备类型，因此此处指定 FILE_DEVICE_UNKNOWN。

（5） DeviceCharacteristics：设置设备对象的特征，这里赋值为0即可。

（6） Exclusive：该参数指定设备是否为互斥设备，这里赋值为TRUE即可。

（7） DeviceObject：该参数是一个指向设备对象的指针。

为了能与设备对象进行通信，必须为设备对象指定一个符号链接，用来在应用程序中打开。创建符号链接的函数为IoCreateSymbolicLink()，其定义如下：

该函数的第一个参数用来指定符号链接的名称，该名称通常的格式为\??\xxx，第二个参数为设备名称。

7.4.2　应用程序与驱动程序的通信方式

应用程序与驱动程序的通信方式通常有打开、关闭、读、写、控制这5种。这5种方式对应的 Win32 API函数分别为 CreateFile()、CloseHandle()、ReadFile()、WriteFile()和 DeviceIoControl()。而这5个Win32 API函数分别对应着5个派遣例程，分别是 IRPMJ_CREATE、IRP_MJ_CLOSE、IRP_MJ_READ、IRP_MJ_WRITE和 IRP_MJ_DEVICE CONTROL。下面主要来介绍一下 DeviceIoControl()函数与 IRP_MJ_DEVICE_CONTROL派遣例程。

DeviceIoControl()函数是用来向指定设备发送控制码的，当指定的设备接收到 DeviceIoControl()发来的控制码后会调用IRP_MJ_DEVICE_CONTROL对应的派遣例程，针对不同的控制码进行不同的处理。DeviceIoControl()函数的定义如下：

（1） hDevice：该参数指明设备句柄。

（2） dwIoControlCode：该参数是控制码，该值由CTL_CODE生成。

（3） lpInBuffer：该参数是输入的缓冲区。

（4） nInBufferSize：该参数是输入缓冲区大小。

（5） IpOutBuffer：该参数是输出的缓冲区。

（6） nOutBufferSize：该参数是输出缓冲区大小。

（7） lpBytesReturned：该参数是返回字节的个数。

（8） lpOverlapped：该参数针对重叠方式使用，通常为0即可。

7.4.3　应用程序与驱动程序的通信实例

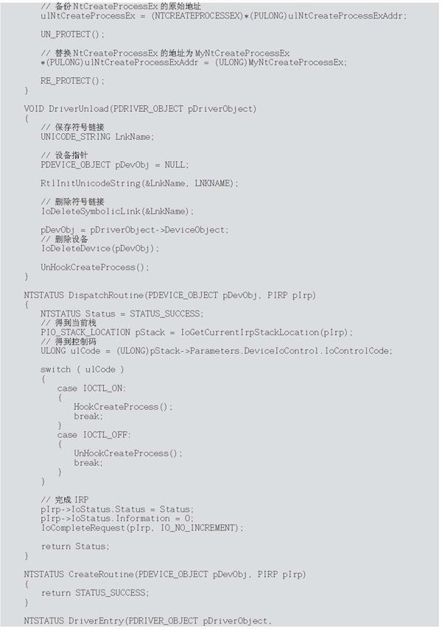

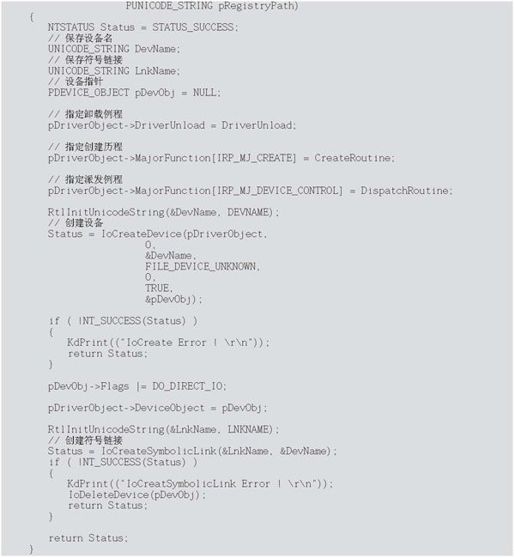

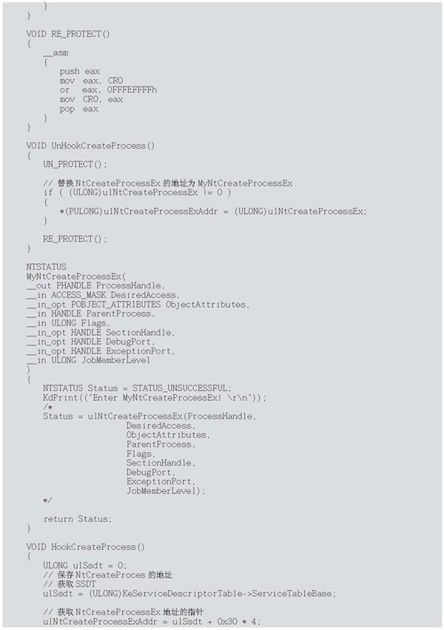

应用程序与驱动程序之间的通信实例以前面写的HOOK NtCreateProcessEx()来进行介绍。在应用程序中通过发送控制码来启动和关闭HOOK，对NtCreateProcessEx()的HOOK进行有效地控制。下面直接给出完整的源代码，代码如下：

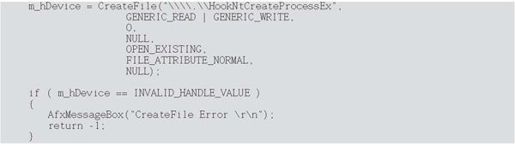

下面来看一下应用层的代码，在于驱动进行通信时，首先要打开驱动程序：

在使用CreateFile()函数时，该函数的第一个参数为驱动程序的符号链接。定义驱动的符号链接为：L“\??\HookNtCreateProcessEx”，当在应用层中使用时应改为： \\.\HookNtCreateProcessEx。

打开驱动程序后，通过DeviceIoControl()来对驱动程序发送控制码，使驱动程序开启和关闭HOOK。代码如下：

在应用程序中使用CTL_CODE宏时应包含头文件winioctl.h。运行看一下效果，当开启 HOOK时NtCreateProcessEx()会直接返回，也就是不进行进程的创建。当关闭HOOK后， NtCreateProcessEx()又会正常地创建进程。用KmdManager加载驱动，然后用我们编写的应用程序开启HOOK后运行的任意程序，创建进程都会失败，如图7-12所示。

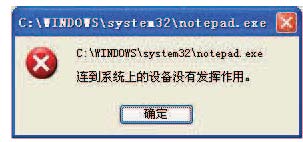

图7-12　开启HOOK后创建进程失败

关于驱动的开发有非常多的东西需要学习，驱动的开发时下也非常流行，很多安全厂商（比如，反病毒、反外挂公司）都对驱动开发人员有大量的需求。
