17.2　Chukwa架构

Chukwa有三个主要组成部分：客户端（Agent），它运行在每一个被监控的机器上，并且传送源数据到收集器（Collector）中；收集器（Collector）和分离解析器（Demux），收集器接受从Agent传来的数据，并且不断地将其写到HDFS中，而分离解析器则进行数据抽取并将其解析变换成有用的记录；HICC（Hadoop Infrastructure Care Center），其是一个门户样式的网页界面，用于数据的可视化。

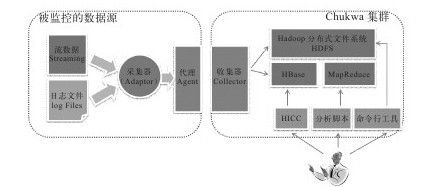

图17-2为Chuwa的系统架构图。

图　17-2　Chuwa系统架构图

17.2.1　客户端及其数据模型

在Chukwa中，Agent的主要目的是：使内部进程通信协议能够兼容处理本地的日志文件。

随着分布式计算处理的开始或结束，分布存放的文件和套接字将会不断增加或减少，这种变化是需要被监控的，因此要在每一台机器上配置Agent。现在绝大多数的监控系统都要求通过特殊的协议传送数据，Chukwa也不例外，所以在Chukwa中，Agent不直接负责接收数据，取而代之的是一个可执行环境：提供可配置的承载数据模块（Adaptor）。这些Adaptor在文件系统或被监控的应用中的功能是读取数据，Adaptor的输出是一个逻辑上的比特流，单个数据流对应单个文件，或者在相应套接字上接收对应的数据包或一系列重复调用的UNIX程序。数据流被存储成序列块，每一个数据块由一些流级别的元数据（Stream-level metadata）加上一个数组比特构成。启动Adaptor可以通过UNIX命令来完成。Adaptor能够扫描目录，追踪新创建的文件。这样Adaptor便能够接收UDP消息，包括系统日志（Syslog），特别是可以不断地追踪日志，将日志更新到文件中。并且Adaptor是可以互相嵌套的，例如，一个Adaptor可以在内存中缓存来自另一个Adaptor的输出。在单个线程内运行所有的Adaptor，可以让管理员在资源受限的商业环境中实施一些必要的资源限制：内存的使用可以通过JVM堆的使用进行控制；CPU的使用可以通过进程优先级（Nice）控制；带宽的限制可以通过Agent进程协调，即设置它在网络中的最大传输速率，只要超过最大可利用的带宽，就在Agent进程中设置固定大小的队列，或者当Collector响应缓慢时，Collector会自动调节进程中Adaptor的工作。

Agent的主要工作是负责开始和停止Adaptors，并且通过网络传输数据。Agent支持行定位控制协议，方便程序对Agent控制。该协议包含的命令有：启动和停止Adaptor，以及查询它们的状态，也允许外部程序在开始读日志时重新配置Chukwa。Agent进程也将会定期查询Adaptor状态，并且存储Adaptor状态在检查点（Checkpoint）文件中，每一个Adaptor负责记录足够的状态以便能够在需要的时候完整地恢复原先的状态，Checkpoint只是包含状态，因此Checkpoint文件是很小的，一般每一个Adaptor的Checkpoint文件只有几百比特。

Agent和Adaptor会自动设置一些元数据，但是其中有两个元数据是需要用户自己定义的：集群名字和数据类型。集群名字被设置在etc/chukwa/chukwa-agent-conf.xml中，是在每一个进程当中的全局变量。数据类型描述了由Adaptor实例收集的数据类型，在启动实例时，它必须已经指定。下面的表17-1列举了块的元数据字段。

Adaptors需要以序列号（Sequence ID）作为参数，以便在崩溃后能重新恢复到之前的状态。在启动Adaptor时，通常会把序列号置为0，但是有时候也会为了其他的目的将序列号置为其他值，例如，只想追踪文件的下半部分。
