7.4 工具支持下的DSL开发——Xtext

像ANTLR这样的语法分析器生成器，对于在更高级的抽象上开发外部DSL是一大进步。不过我们还是需要直接在文法规则中嵌入目标操作。EBNF规则没有与语义模型的生成逻辑充分分离。假如我们希望为一套文法规则实现多个语义模型，除了复制分析器本身的代码，或者通过文法规则提供的共同抽象基础去派生不同的语义模型，恐怕没有更好的办法。

Xtext是一个建立在Eclipse平台基础上的外部DSL开发框架。它提供了管理DSL完整生命周期的全套工具。Xtext集成了EMF（Eclipse Modeling Framework），并且会以组件形式管理DSL开发过程中产生的所有内容。（关于EMF框架的详情请查阅http://www.eclipse.org/emf。）

使用Xtext时，我们首先编写好语言的EBNF文法。然后EMF根据文法生成以下产物：

  • 基于ANTLR生成的语法分析器；

  • 语言的元模型，基于EMF的Ecore元模型语言；

  • 一个自定义Eclipse编辑器，带有语法高亮、代码提示、代码补全功能，还为我们的模型提供一个可定制的大纲视图。

图7-9展示Xtext对我们定义的EBNF文法规则做了哪些后续处理。

enter image description here

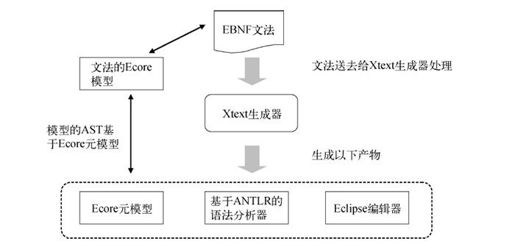

图7-9　Xtext处理文本性质的文法规则过后将生成大量产物。其中Ecore元模型抽象了文法模型使用的语法，是众多制成品里的重中之重

Xtext还拥有各种可以组合使用的代码生成器，能生成满足多种需求的语义模型。本节将再次实现7.2.2节用ANTLR实现过的交易指令处理DSL。这次你会注意到，Xtext全方位的工具支持和它基于模型的开发方式，大大方便了我们管理DSL的演化。我们的实现历程将从语言的定义开始，使用一种基于EBNF的Xtext文法规则。

7.4.1 文法规则和大纲视图

Xtext的DSL文法定义沿用EBNF形式，另外有一些Xtext的附加功能点缀其间。这里不打算详细介绍Xtext的文法规则定义，这方面的信息都可以在Xtext User Guide（见7.6节文献[5]）里面查到。代码清单7.6用Xtext文法规则重新定义了7.2.2节的交易指令处理DSL。

代码清单7-6　Xtext文法规则

  1. grammar org.xtext.example.Orders
  2.   with org.eclipse.xtext.common.Terminals  ➊ 重用默认的词法分析器
  4. generate orders http://www.xtext.org/example/Orders  ➋ 生成元模型
  6. Model :
  7.   (orders += Order)*;  ➌ 多值赋值
  9. Order :
  10.   line = Line;  ➍ 单值赋值
  12. Line :
  13.   buysell = ('buy' | 'sell') security = Security
  14.    price = Price account = Account;
  16. Security :
  17.   name = ID;
  19. Price :
  20.   '@' (
  21.        (value = INT)
  22.        |
  23.        ('limitprice' '=' (value = INT))
  24.       );
  26. Account :
  27.   'for' value = ID;

这段代码与先前的ANTLR版本大体相似。其中一处不同点表现在开头部分，即命令Xtext生成语言元模型的部分➋。假如已经有现成的Ecore元模型，也可以让Xtext将它导入当前工作环境，令模型与文法规则的文本表述同步。7.4.2节会进一步探讨元模型的内部细节。Xtext允许将既有文法混入当前正在定义的规则➊，以此实现文法的重用，这也是一个非常有趣的特点。

Xtext根据我们的文法规则生成默认的分析树（AST）。AST生成之后，文法里的内联赋值成为语法分析器生成的各AST元素之间的联系纽带➌、➍。

除文本性的文法规则之外，Xtext还给出一个大纲视图来展现模型的树形结构。利用大纲视图，可以浏览各模型元素的。图7-10显示根据代码清单7-6定义的文法产生的大纲视图。

7.4 工具支持下的DSL开发——Xtext - 图2

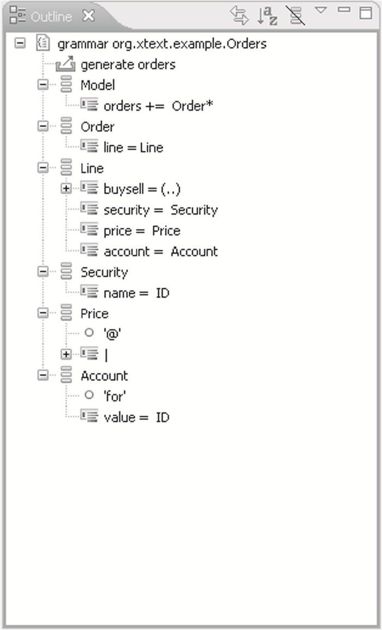

图7-10　大纲视图展示模型的层级结构。大纲视图展示每一条规则对应的结构。视图内的元素可以按字母顺序排列，以便查找，选择其中一个元素将打开相应的文本编辑器

图中所见即为模型的默认视图。这个视图最值得称道的特点在于，Xtext允许定制视图的几乎每一个方面。我们可以调整大纲的结构，可以让用户选择过滤部分内容，可以自定义上下文菜单等，只要覆盖默认实现即可。大纲视图是实现语言模型可视化的其中一件工具，与文法的文本表述结合起来，赋予DSL开发过程更加丰富的体验。

7.4.2 文法的元模型

在文本编辑器里写好文法规则以后，让Xtext生成语言制品，它就会根据文法生成完整的Ecore元模型（Ecore包含EMF的核心抽象定义）。我们以文本形式定义的文法，经过元模型的抽象，呈现为一种便于Xtext管理的模型样式。元模型用Ecore元类型（metatypes）来描述文法规则的各个部分。图7-11展示了Xtext文法示例所对应的元模型。

7.4 工具支持下的DSL开发——Xtext - 图3

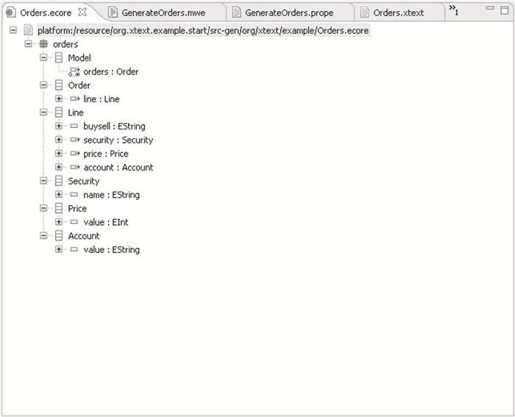

图7-11　交易指令处理DSL的元模型。文法中的每条产生式规则都返回一个Ecore模型元素，如EString和EInt

注意，在这个元模型里用了EString、EInt等元类型来表示文法的AST，它们都是Ecore提供的核心抽象。

除了元模型，生成器同时还生成用来实例化元模型的ANTLR分析器。元模型控制Xtext提供的全套工具。如需进一步了解元模型的内部细节，请参考Xtext User Guide（参考7.6节文献[5]）。

所有必要的制品都生成完毕，连同生成的IDE插件也都安装好之后，就可以在编辑器里编写DSL脚本，享受语法高亮、代码提示、约束检查等智能功能。Xtext在它的信息库中建立了DSL语言完整的EMF模型，因而可以在脚本的呈现方式上增加智能化的手段。图7-12展示了DSL示例的编辑场景。

7.4 工具支持下的DSL开发——Xtext - 图4

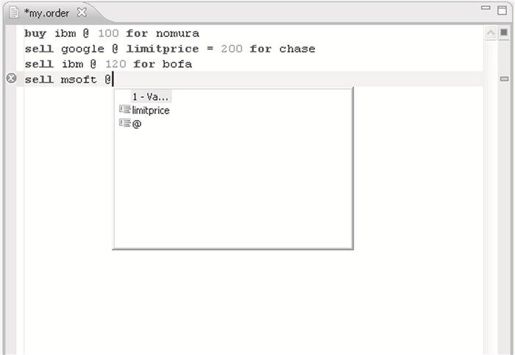

图7-12　Xtext元模型提供了一个专为编写DSL而设的优秀编辑器。图中代码补全功能提示有效的输入候选内容。从图中还可以看到另一种便利功能——语法高亮功能

现在，我们已经将语言签入了Xtext信息库中。Xtext为我们提供操作DSL语法的手段和界面，并且自动更新其Ecore模型。它还给了我们一棵默认的AST树，以及生成这棵AST的语法分析器。但对于一种实用的DSL来说，这些还不够，我们还需要一个更加精细、完善的抽象——语义模型。DSL设计者希望通过自定义的代码开发来产生语义模型，同时希望这部分代码能与语言的核心模型分离。Xtext的代码生成模板提供了这样的能力，可以妥善地将生成的语义模型与文法规则集成在一起。那么，下面就让我们继续探索Xtext这方面的功能，看看它的代码生成器要用哪些工具来为语义模型生成代码。

7.4.3 为语义模型生成代码

文法规则和元模型都准备就绪，可以编写代码生成器了。代码生成器将处理我们到目前为止所建立的模型，并生成语义模型。有时，我会希望从一套文法生成多个语义模型。以交易指令处理DSL为例，除了生成一个根据用户输入创建交易指令对象集合的Java类，我们可能还希望生成一个JSON（JavaScript Serialized Object Notation）对象集合，用来向数据库传递交易指令数据。理想状态下，这两个语义模型都不与核心的文法规则发生耦合。图7-13展示了整体架构。

enter image description here

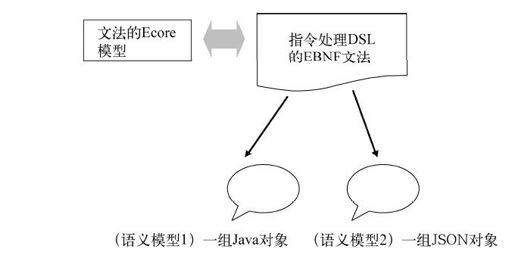

图7-13　语义模型应与文法规则分离。一套文法规则可以对应多个语义模型

那么，我们就用Xtext提供的Xpand模板来生成Java代码。

1. 用Xpand模板生成代码

Xpand模板遍历由文法规则形成的AST，然后生成代码。模板需要的第一个输入是元模型，我们通过«IMPORT orders»提供给它。下面是充当入口的主模板，它负责派发到其他子模板：

  1. «IMPORT orders»
  2. «DEFINE main FOR Model»
  3.   «EXPAND Orders::orders FOR this»
  4. «ENDDEFINE»

在这段代码中，orders是需要导入的元模型名称。每个模板都有一个名称和一个决定模板调用时机的元类型。本例中模板的名称是main，元类型是Model（Model是我们在文法规则中定义的一个文法元素，Xtext将它表示为Ecore元模型中的一个元类型）。这个main模板非常简单，它的功能仅仅是在识别到Model符号时，派发到Orders::orders子模板。代码清单7-7是Orders::orders模板的定义。

代码清单7-7　生成orders语义模型的模版

  1. «IMPORT orders»   导入元模型
  3. «DEFINE orders FOR Model»
  4.   «FILE "OrderProcessor.java"»   生成Java文件
  5.     import java.util.*;
  6.     import org.xtext.example.ClientOrder;   自定义Java类
  7.     public class OrderProcessor {   待生成的类
  8.       private List<ClientOrder> cos = new ArrayList<ClientOrder>();
  9.       public List<ClientOrder> getOrders() {
  10.         «EXPAND order FOREACH this.orders»   将被替换的模板
  11.         return Collections.unmodifiableList(cos);
  12.       }
  13.     }
  14.   «ENDFILE»
  15. «ENDDEFINE»
  17. «DEFINE order FOR Order»
  18.         cos.add(new ClientOrder("«this.line.buysell»",
  19.           "«this.line.security.name»",
  20.           «this.line.price.value»,
  21.           "«this.line.account.value»"));
  22. «ENDDEFINE»

当文法被归约到起始符号（即Model），语言识别结束时，代码清单7-7中定义的代码也在模板推动下生成出来。表7-4就代码生成模板的一部分特性给出了详细解释。

表7-4　Xtext的代码生成模版

特性 解释
可以生成任意的代码。例中生成了一个Java类 这个类只对外提供一个方法，返回从DSL脚本解析所得的全部交易指令的集合。集合的元素是单独定义的POJO对象（ClientOrder），与文法无关
在orders模板内运用了对order模板的内联展开 我们可以在产生式规则内访问文法模型的元素，并使用模板替换这些内联元素的文本。例如«this.line.price.value»就是一个占位标记，会在DSL脚本完成分析后，被实际的单价替换掉

模板一切就绪，我们通过项目的上下文菜单再次运行Xtext的生成器。

2. 执行DSL脚本

假设我们要执行下列DSL脚本：

buy ibm @ 100 for nomura sell google @ limitprice = 200 for chase

这段脚本经过Xtext的处理，最终生成代码清单7-8所示的OrderProcessor.java文件。

代码清单7-8　由代码清单7-7的模版生成的类

  1. import java.util.*;
  2. import org.xtext.example.ClientOrder;
  3. public class OrderProcessor {
  4.   private List<ClientOrder> cos = new ArrayList<ClientOrder>();
  6.   public List<ClientOrder> getOrders() {
  7.     cos.add(new ClientOrder("buy", "ibm", 100, "nomura"))
  8.     cos.add(new ClientOrder("sell", "google", 200, "chase"))
  9.     return Collections.unmodifiableList(cos);
  10.   }
  11. }

按照Xtext的做法，定义文法规则和构建语义模型这两个方面可以充分分离。文法规则的定义由智能文本编辑器负责，用可定制的大纲视图作为补充。语义模型的实现则在各种代码生成器的控制之下，通过元模型与语法分析器联系在一起。

最后谈谈开发外部DSL时，像Xtext这样文本与可视化环境相混合的方式有哪些优缺点。

3. 优点和缺点（优点是主要的）

Xtext提出了一种创新的外部DSL开发方式，以其丰富的工具，增强了DSL传统的文本表示。我们仍然需要编写EBNF格式的文法规则，但在后台，Xtext不但为我们生成ANTLR语法分析器，更将我们的文法规则抽象为一个元模型。

Xtext的全套工具都置于一个围绕元模型建立起来的架构内。基于Xtext的开发方式除了增强DSL编辑能力，用它的Xpand模板机制来生成自定义代码，还能有效地分离语义模型和文法规则。

总而言之，在EMF框架支持下，Xtext提供了优异的外部DSL开发体验。只有一点需要小心，即Xtext对Eclipse平台的依赖。不过也只有IDE集成开发环境依赖Eclipse，语法分析器、元模型、序列化组件、链接组件、Xpand模板等运行时组件，都可以在任意的Java进程中使用。Xtext的种种优点使其成为我们开发外部DSL的首选框架。
