    好了不扯了。前些日子有朋友让我写博客来分析一下这个仿MIUI的时钟，从中学到了一些炫酷效果的实现。

    https://github.com/AvatarQing/MiClockView 感谢原作者的开源精神！

    那么是啥3D效果呢，先来看看效果图，额。。有好多个：

    一个炫字都不够？？！！！手把手带你打造3D自定义view - 图1

    这里写图片描述

    一个炫字都不够？？！！！手把手带你打造3D自定义view - 图2

    其实后两个都是png来的。。

    转载请注明出处：http://blog.csdn.net/wingichoy/article/details/50590051

    那么请问，看到图形的变换，你想到了什么？

    没错！就是Matrix。

    关于Matrix你可以到爱哥的博客了解到及其详细的讲解（谢谢爱哥！）。

    下面我们就来研究一下如何用矩阵，实现这个3d的效果。

    首先新建自定义view类。

    1.       public class TDView extends View {
    2.     private Paint mPaint;
    4.     private int mCenterX;
    5.     private int mCenterY;
    6.      public TDView(Context context, AttributeSet attrs) {
    7.         super(context, attrs);
    8.         mPaint = new Paint();
    9.     }
    10. }
    11.

    然后在圆心画一个圆出来

    1.        @Override
    2.     protected void onDraw(Canvas canvas) {
    4.         mCenterX = getWidth() / 2;
    5.         mCenterY = getHeight() / 2;
    6.         canvas.drawCircle(mCenterX,mCenterY,100,mPaint);
    7.     }
    8.     ```
    10. 现在是这样的：
    12. ![这里写图片描述](http://img.blog.csdn.net/20160126235856787)
    14. 我们知道，处理一个图片的时候（切错）可以使用矩阵来处理，同时处理X，Y的话可以使用Camera类，camera可以生成一个指定效果的矩阵。直接来看用法：
    16. private Camera mCamera;
    17. private Matrix mMatrix；
    19. mMatrix = new Matrix();
    20. mCamera = new Camera();
    21. 在onDraw里 把camera给旋转一下，并把生成的矩阵给一个矩阵。再把矩阵应用到canvas，看一下效果。
    22.
    1.           mMatrix.reset();
    2.     mCamera.save();
    3.     mCamera.rotateX(10);
    4.     mCamera.rotateY(20);
    5.     mCamera.getMatrix(mMatrix);
    6.     mCamera.restore();
    7.     //将矩阵作用于整个canvas
    8.     canvas.concat(mMatrix);
    9.     ```
    10.

    这里写图片描述

    一个炫字都不够？？！！！手把手带你打造3D自定义view - 图3

    呃。。。确实是变形了。。但是好像不是我们想要的结果？

    这是因为，矩阵的变换坐标总从左上角(0,0)开始。所以我们要把变换的坐标改为中心点，方法如下：

    1.               mMatrix.reset();
    2.         mCamera.save();
    3.         mCamera.rotateX(10);
    4.         mCamera.rotateY(20);
    5.         mCamera.getMatrix(mMatrix);
    6.         mCamera.restore();
    7.         //改变矩阵作用点
    8.         mMatrix.preTranslate(-mCenterX, -mCenterY);
    9.         mMatrix.postTranslate(mCenterX, mCenterY);
    10.         canvas.concat(mMatrix);
    11.         ```

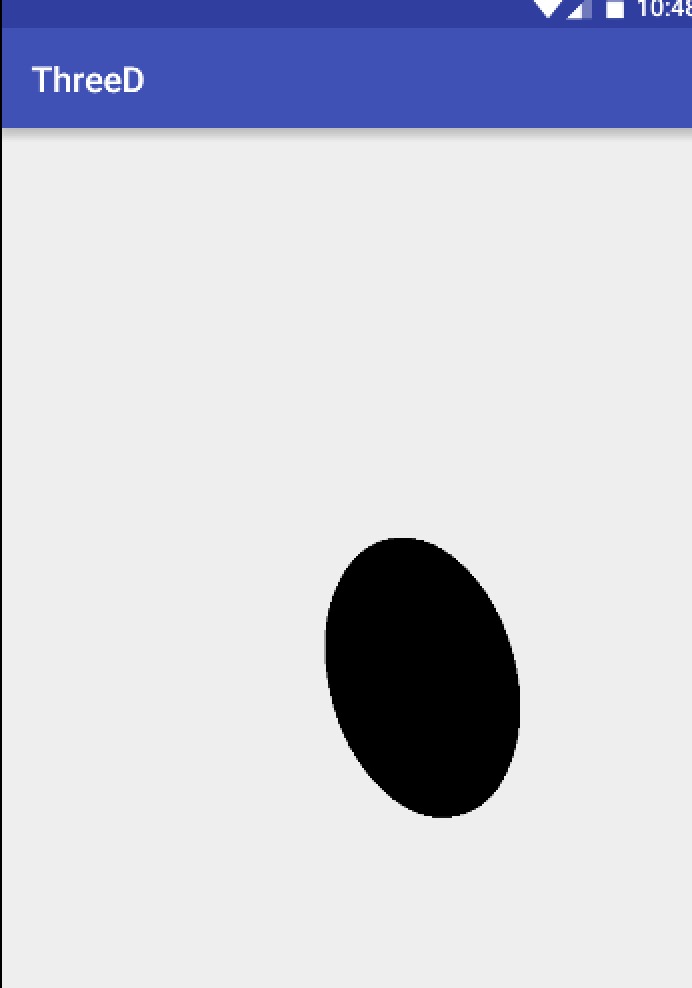

    12. 此时的效果看起来像是向左倾斜了：
    13. 这里写图片描述
    14. ![这里写图片描述](http://img.blog.csdn.net/20160127001356605)
    16. 接下来让他跟随手指移动,重写onTouchEvent：
    17.

    @Override

    public boolean onTouchEvent(MotionEvent event) {

    float x = event.getX();

    float y = event.getY();

    1.           int action = event.getActionMasked();
    2.     switch (action) {
    3.         case MotionEvent.ACTION_MOVE: {
    4.             //这里将camera旋转的变量赋值
    5.             mCanvasRotateY = y;
    6.             mCanvasRotateX = x;
    7.             invalidate();
    8.             return true;
    9.         }
    10.         case MotionEvent.ACTION_UP: {
    12.             //这里将camera旋转的变量赋值
    13.             mCanvasRotateY = 0;
    14.             mCanvasRotateX = 0;
    15.             invalidate();
    17.             return true;
    18.         }
    19.     }
    20.     return super.onTouchEvent(event);
    21. }
    22. ```
    23.

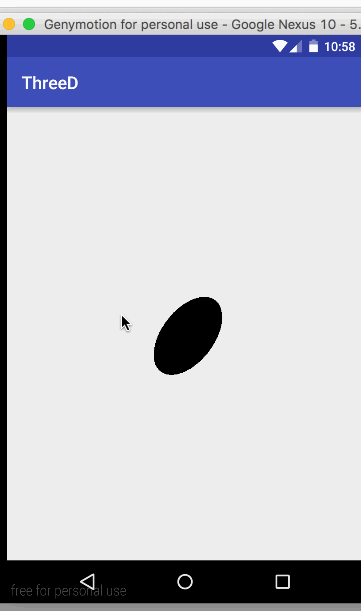

    哈哈。。看看是什么效果：

    这里写图片描述

    一个炫字都不够？？！！！手把手带你打造3D自定义view - 图4

    什么鬼，怎么跟转硬币一样。 因为旋转的X,Y给的太大了呗。所以要约束一下。

    定义一个旋转最大值

    1.       private float mCanvasMaxRotateDegree = 20;
    2.

    再用percent思想（前面博客有提到），来处理手指触摸点和这个度数变化的关系：

    1.       private void rotateCanvasWhenMove(float x, float y) {
    2.         float dx = x - mCenterX;
    3.         float dy = y - mCenterY;
    5.         float percentX = dx / mCenterX;
    6.         float percentY = dy /mCenterY;
    8.         if (percentX > 1f) {
    9.             percentX = 1f;
    10.         } else if (percentX < -1f) {
    11.             percentX = -1f;
    12.         }
    13.         if (percentY > 1f) {
    14.             percentY = 1f;
    15.         } else if (percentY < -1f) {
    16.             percentY = -1f;
    17.         }
    19.         mCanvasRotateY = mCanvasMaxRotateDegree * percentX;
    20.         mCanvasRotateX = -(mCanvasMaxRotateDegree * percentY);
    22.     }
    23.     ```
    24. 最后将TouchEvent里面的ACTION_MOVE 调用此函数即可。
    25. 此时，完整的代码如下：
    26.
    1.       private int mCenterX;
    2. private int mCenterY;
    3. private float mCanvasRotateX = 0;
    4. private float mCanvasRotateY = 0;
    5. private float mCanvasMaxRotateDegree = 20;
    6. private Matrix mMatrix = new Matrix();
    7. private Camera mCamera = new Camera();
    8. private Paint mPaint;
    9. public TDView(Context context) {
    10.     super(context);
    11. }
    12. public TDView(Context context, AttributeSet attrs) {
    13.     super(context, attrs);
    14.     mPaint = new Paint();
    15.     mCanvasMaxRotateDegree = 20;
    16. }
    18. @Override
    19. protected void onDraw(Canvas canvas) {
    21.     mCenterX = getWidth() / 2;
    22.     mCenterY = getHeight() / 2;
    23.     rotateCanvas(canvas);
    24.     canvas.drawCircle(mCenterX, mCenterY, 100, mPaint);
    26. }
    28. private void rotateCanvas(Canvas canvas) {
    29.     mMatrix.reset();
    30.     mCamera.save();
    31.     mCamera.rotateX(mCanvasRotateX);
    32.     mCamera.rotateY(mCanvasRotateY);
    33.     mCamera.getMatrix(mMatrix);
    34.     mCamera.restore();
    35.     mMatrix.preTranslate(-mCenterX, -mCenterY);
    36.     mMatrix.postTranslate(mCenterX, mCenterY);
    38.     canvas.concat(mMatrix);
    39. }
    41. @Override
    42. public boolean onTouchEvent(MotionEvent event) {
    43.     float x = event.getX();
    44.     float y = event.getY();
    46.     int action = event.getActionMasked();
    47.     switch (action) {
    48.         case MotionEvent.ACTION_DOWN: {
    49.             rotateCanvasWhenMove(x, y);
    50.             return true;
    51.         }
    52.         case MotionEvent.ACTION_MOVE: {
    53.             rotateCanvasWhenMove(x, y);
    54.             invalidate();
    55.             return true;
    56.         }
    57.         case MotionEvent.ACTION_UP: {
    58.             mCanvasRotateY = 0;
    59.             mCanvasRotateX = 0;
    60.             invalidate();
    62.             return true;
    63.         }
    64.     }
    65.     return super.onTouchEvent(event);
    66. }
    68. private void rotateCanvasWhenMove(float x, float y) {
    69.     float dx = x - mCenterX;
    70.     float dy = y - mCenterY;
    72.     float percentX = dx / mCenterX;
    73.     float percentY = dy /mCenterY;
    75.     if (percentX > 1f) {
    76.         percentX = 1f;
    77.     } else if (percentX < -1f) {
    78.         percentX = -1f;
    79.     }
    80.     if (percentY > 1f) {
    81.         percentY = 1f;
    82.     } else if (percentY < -1f) {
    83.         percentY = -1f;
    84.     }
    86.     mCanvasRotateY = mCanvasMaxRotateDegree * percentX;
    87.     mCanvasRotateX = -(mCanvasMaxRotateDegree * percentY);
    88. }
    89.

    }

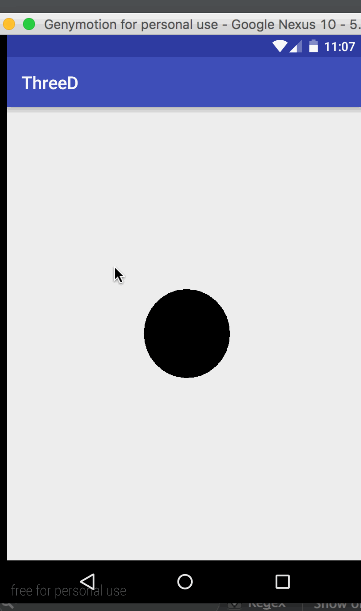

    简简单单100行代码，实现了3D效果的view：

    这里写图片描述

    接下来做什么呢？

    当然是把这个效果加到我们的自定义view里面！

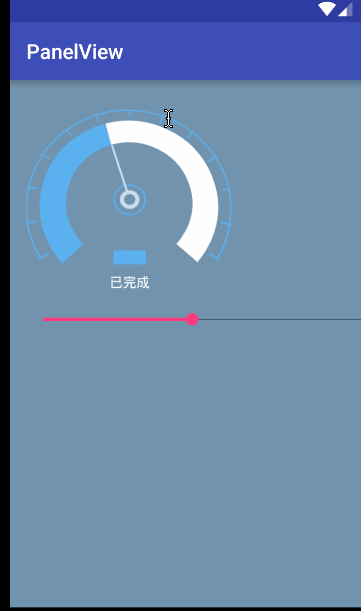

    比如，把我的PanelView加上这个效果：

    这里写图片描述

    这里写图片描述

    哗！瞬间高大上！

    那么，你要不要跟我趁热来一发自定义view？

    说搞就搞！

    在原有类上进行修改

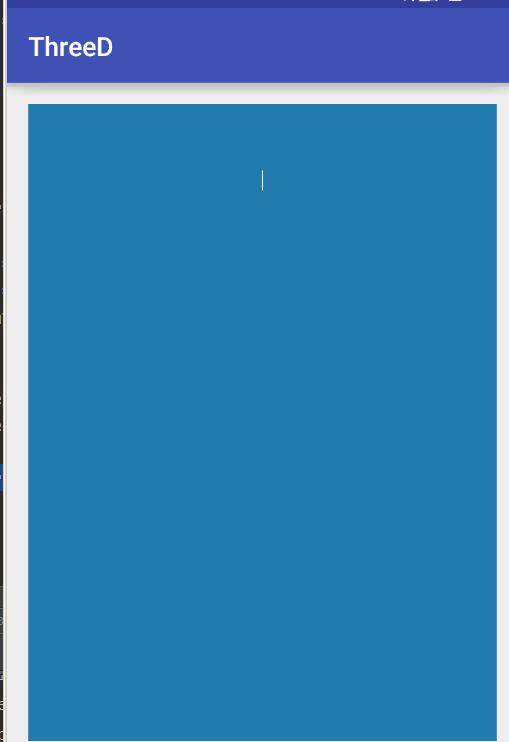

    给一个好看的底色，画一条线

    1.           mBgColor = Color.parseColor("#227BAE");
    2.     canvas.drawLine(mCenterX,100,mCenterX,130,mPaint);
    3.     ```
    4.

    这里写图片描述

    一个炫字都不够？？！！！手把手带你打造3D自定义view - 图7

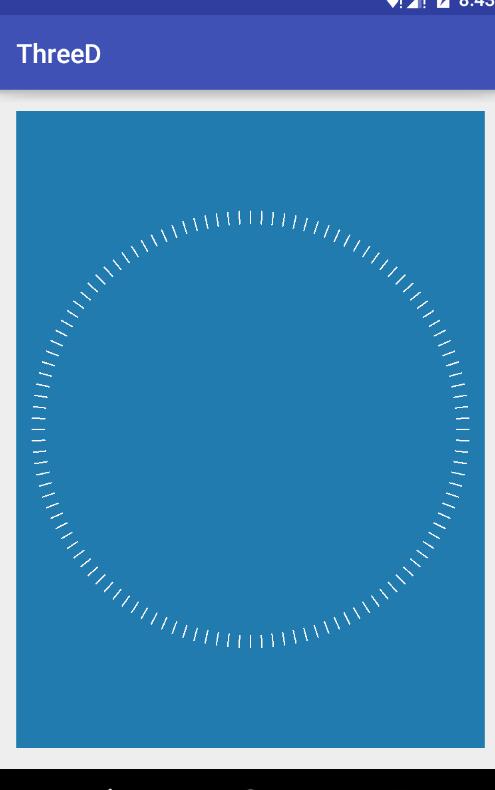

    嗯。不错 有条线了。微调下间距，旋转画布，画出整个圆形来：

    1.       //保存坐标系
    2. canvas.save();
    3. for (int i = 0; i < 120; i++) {
    4. canvas.rotate(3,mCenterX,mCenterY);
    5. canvas.drawLine(mCenterX, 150, mCenterX, 170, mPaint);
    6. }
    7. //恢复坐标系
    8. canvas.restore();
    9.

    一个炫字都不够？？！！！手把手带你打造3D自定义view - 图8

    嗯。。看起来想点样子了。 接下来调整透明度。

    1.       canvas.save();
    2.         for (int i = 0; i < 120; i++) {
    3.             //根据i调整透明度alpha
    4.             mPaint.setAlpha(255-(mAlpha * i/120));
    5.             canvas.drawLine(mCenterX, 150, mCenterX, 170, mPaint);
    7.             canvas.rotate(3,mCenterX,mCenterY);
    8.         }
    9.         canvas.restore();
    10.

    这里写图片描述

    哈哈。。有没有点意思呢。。

    一个炫字都不够？？！！！手把手带你打造3D自定义view - 图9

    我们画个圆球上去！画之前先ctrl + alt + m 把之前画弧的方法提出来。

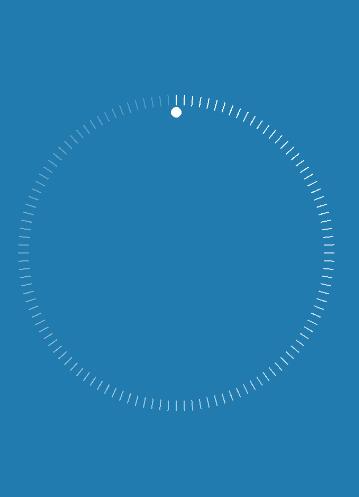

    画一个紧挨着的圆

    1.       private void drawCircle(Canvas canvas) {
    2. mPaint.setAlpha(255);
    3. canvas.drawCircle(mCenterX,213,10,mPaint);
    4. }
    5.

    这里写图片描述

    一个炫字都不够？？！！！手把手带你打造3D自定义view - 图10

    不错不错，给点动态效果吧，让圆点跟着我们触摸的地方走。怎么做呢。。 当然还是旋转画布了！

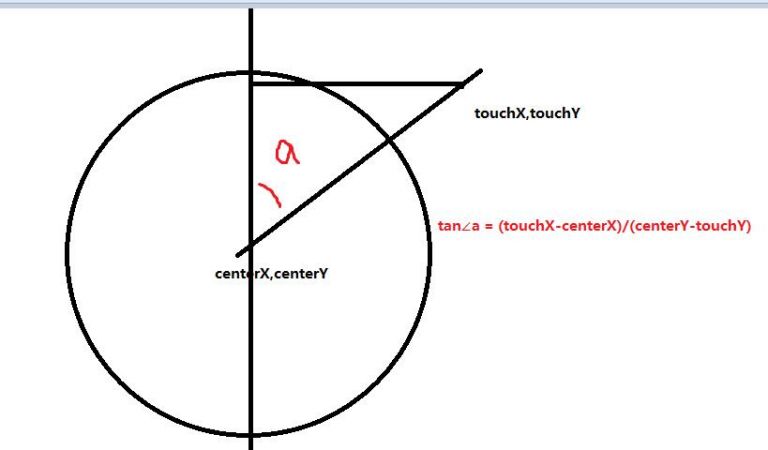

    这里需要注意的是触摸点与12点钟方向形成的夹角计算。画图分析一下

    一个炫字都不够？？！！！手把手带你打造3D自定义view - 图11

    可以看到 我们只需要调用Math.atan方法即可算出a的弧度，再将其转换为角度即可，在进行3D旋转之前，旋转画布：

    1.       protected void onDraw(Canvas canvas) {
    2.         canvas.drawColor(mBgColor);
    3.         mCenterX = getWidth() / 2;
    4.         mCenterY = getHeight() / 2;
    6.         Log.e("wing",alpha+"");
    7.         canvas.rotate((float) alpha,mCenterX,mCenterY);
    9.         alpha = Math.atan((mTouchX-mCenterX)/(mCenterY-mTouchY));
    10.         alpha = Math.toDegrees(alpha);
    11.         if(mTouchY>mCenterY){
    12.             alpha = alpha+180;
    13.

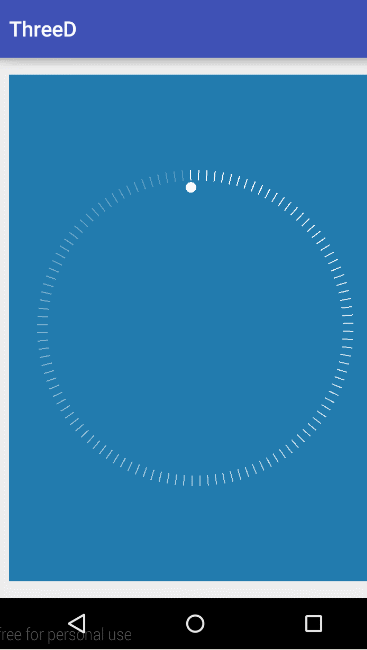

    现在看一下效果：

    一个炫字都不够？？！！！手把手带你打造3D自定义view - 图12

    这里写图片描述

    效果出来了，但是还美中不足呀。 因为中间太空了，所以这个3D效果看起来有点奇怪。那就给他中间加点东西吧！ 比如一个指针。

    1.       private void drawPath(Canvas canvas) {
    2.         mPath.moveTo(mCenterX,223);
    3.         mPath.lineTo(mCenterX-30,mCenterY);
    4.         mPath.lineTo(mCenterX,2*mCenterY-223);
    5.         mPath.lineTo(mCenterX+30,mCenterY);
    6.         mPath.lineTo(mCenterX,233);
    7.         mPath.close();
    8.         canvas.drawPath(mPath,mPaint);
    9.         mPaint.setColor(Color.parseColor("#55227BAE"));
    10.         canvas.drawCircle(mCenterX,mCenterY,20,mPaint);
    11.         }
    12.

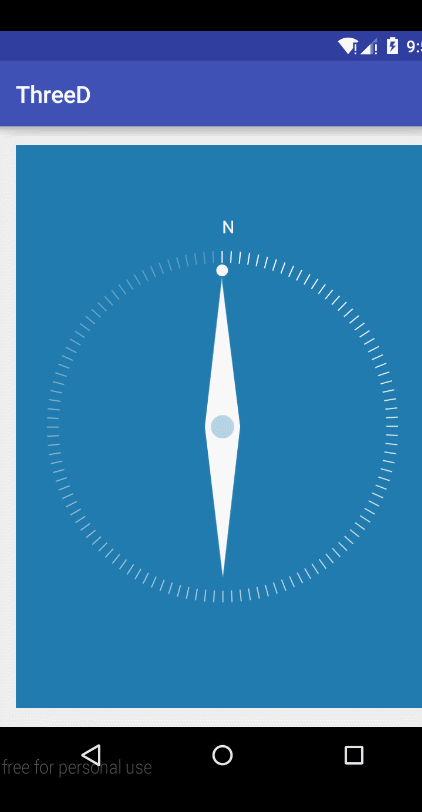

    最后大功告成！！！ 看效果！

    这里写图片描述

    一个炫字都不够？？！！！手把手带你打造3D自定义view - 图13

    如果你喜欢我的博客，请点击关注。欢迎评论~~

    下一篇！ 手把手教你做一个qq下拉抢红包：打开链接

    本项目地址：https://github.com/githubwing/compassView
