手把手带你画一个时尚仪表盘 Android 自定义View

拿到美工效果图，咱们程序员就得画得一模一样。为了不被老板喷，只能多练啊。

听说你觉得前面几篇都so easy,那今天就带你做个相对比较复杂的。

转载请注明出处：http://blog.csdn.net/wingichoy/article/details/50468674

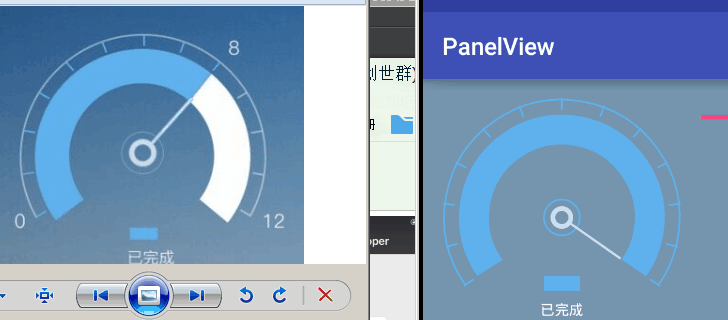

今天的效果图如下(左边是ui图右边是实现图)：

手把手带你画一个时尚仪表盘 Android 自定义View - 图1

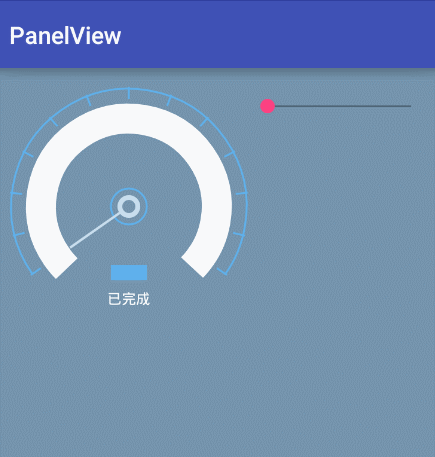

自我感觉总体效果还不错，至少大概画得一样了。上一个动态图：

手把手带你画一个时尚仪表盘 Android 自定义View - 图2

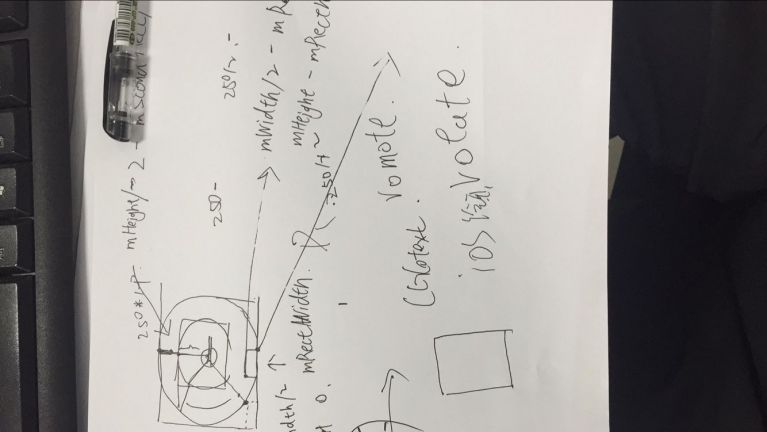

其实这个效果实现起来也不是很难，就是计算坐标，弧度之类的可能会比较麻烦，这里分享写这个其中一张手稿，请无视掉很丑的字，其实做自定义view 还是要在纸上多画。所以希望大家也能这么画画，思路会很顺。

手把手带你画一个时尚仪表盘 Android 自定义View - 图3

好的了，废话不多说，快开始。

首先自定义属性构造函数，测量什么的你肯定已经很熟练直接贴代码了，注释写的很清楚

      public class PanelView extends View {
    private int mWidth;
    private int mHeight;
    private int mPercent;
    //刻度宽度
    private float mTikeWidth;
    //第二个弧的宽度
    private int mScendArcWidth;
    //最小圆的半径
    private int mMinCircleRadius;
    //文字矩形的宽
    private int mRectWidth;
    //文字矩形的高
    private int mRectHeight;
    //文字内容
    private String mText = "";
    //文字的大小
    private int mTextSize;
    //设置文字颜色
    private int mTextColor;
    private int mArcColor;
    //小圆和指针颜色
    private int mMinCircleColor;
    //刻度的个数
    private int mTikeCount;
    private Context mContext;
    public PanelView(Context context) {
        this(context, null);
    }
    public PanelView(Context context, AttributeSet attrs) {
        this(context, attrs, 0);
    }
    public PanelView(Context context, AttributeSet attrs, int defStyleAttr) {
        super(context, attrs, defStyleAttr);
        mContext = context;
        TypedArray a = context.obtainStyledAttributes(attrs,R.styleable.PanelView,defStyleAttr,0);
        mArcColor = a.getColor(R.styleable.PanelView_arcColor, Color.parseColor("#5FB1ED"));
        mMinCircleColor = a.getColor(R.styleable.PanelView_pointerColor,Color.parseColor("#C9DEEE"));
        mTikeCount = a.getInt(R.styleable.PanelView_tikeCount,12);
        mTextSize = a.getDimensionPixelSize(PxUtils.spToPx(R.styleable.PanelView_android_textSize,mContext),24);
        mText = a.getString(R.styleable.PanelView_android_text);
        mScendArcWidth = 50;
    }
    @Override
    protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
        int widthSize = MeasureSpec.getSize(widthMeasureSpec);
        int widthMode = MeasureSpec.getMode(widthMeasureSpec);
        int heightSize = MeasureSpec.getSize(heightMeasureSpec);
        int heightMode = MeasureSpec.getMode(heightMeasureSpec);
        if (widthMode == MeasureSpec.EXACTLY) {
            mWidth = widthSize;
        }else {
            mWidth = PxUtils.dpToPx(200,mContext);
        }
        if (heightMode == MeasureSpec.EXACTLY) {
            mHeight = heightSize;
        }else {
            mHeight = PxUtils.dpToPx(200,mContext);
        }
        Log.e("wing",mWidth+"");
        setMeasuredDimension(mWidth, mHeight);
    }

自定义属性attr.xml

      <?xml version="1.0" encoding="utf-8"?>
<resources>
    <declare-styleable name="PanelView">
        <attr name="arcColor" format="color"/>
        <attr name="arcWidth" format="dimension"/>
        <attr name="android:text"/>
        <attr name="tikeCount" format="integer"/>
        <attr name="pointerColor" format="color"/>
        <attr name="android:textSize"/>
    </declare-styleable>
</resources>

之后来重头戏，也就是绘制。就像画画一样，再复杂的view也是一笔一笔画出来的。所以我们把这个view分解。

大概分解成如下：1.最外面的弧 2.里面的粗弧 3.中间小圆 4.最小的圆 5.刻度 6.指针 7.矩形 8.文字

相信让你分开画一定难不倒你。那组合在一起就是这个view啦。下面开始我们的ondraw()

按照这个分解来：

1.绘制最外面的弧这里需要注意的一点是，如果想让这个圆在view里记得减去画笔宽度的一半因为半径是从圆心到画笔宽度的中间算的，所以这里画弧的矩形是 new RectF(strokeWidth, strokeWidth, mWidth - strokeWidth, mHeight - strokeWidth)

           Paint p = new Paint();
        int strokeWidth = 3;
        p.setStrokeWidth(strokeWidth);
        p.setAntiAlias(true);
        p.setStyle(Paint.Style.STROKE);
        p.setColor(mArcColor);
        //最外面线条
        canvas.drawArc(new RectF(strokeWidth, strokeWidth, mWidth - strokeWidth, mHeight - strokeWidth), 145, 250, false, p);

画出来是这样的效果。

手把手带你画一个时尚仪表盘 Android 自定义View - 图4

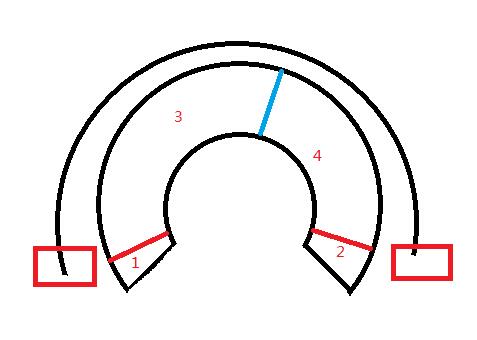

2.绘制里面的粗弧，这里比较麻烦的就是需要分为四段，看图：

手把手带你画一个时尚仪表盘 Android 自定义View - 图5

因为大圆和里面粗弧的长短不一致，这里使用百分比来计算所以会造成指针偏差，那么这里把 1、2两个部分固定来画，然后是3 充满的部分，用百分比来计算需要画多少度，最后是4 空白的部分。

首先把粗弧的矩形画出来，这里固定了比大弧半径少50（这里其实可以改进，你可以改成动态的让他更灵活），然后计算出百分比。

      RectF secondRectF = new RectF(strokeWidth + 50, strokeWidth + 50, mWidth - strokeWidth - 50, mHeight - strokeWidth - 50);
        float secondRectWidth = mWidth - strokeWidth - 50 - (strokeWidth + 50);
        float secondRectHeight = mHeight - strokeWidth - 50 - (strokeWidth + 50);
        float percent = mPercent / 100f;

接下来绘制1弧，先算出fill充满部分的度数，因为是突出的，所以如果百分比为0，突出左端为白色如果不为零，则和充满颜色统一。

              //充满的圆弧的度数    -5是大小弧的偏差
        float fill = 250 * percent ;
        //空的圆弧的度数
        float empty = 250 - fill;
//        Log.e("wing", fill + "");
        if(percent==0){
            p.setColor(Color.WHITE);
        }
        //画粗弧突出部分左端
        canvas.drawArc(secondRectF,135,11,false,p);

然后绘制2弧也就是fill充满的弧，

      canvas.drawArc(secondRectF, 145, fill, false, p);

接下来是3弧，也就是empty未充满的弧，是白色的

       p.setColor(Color.WHITE);
        //画弧胡的未充满部分
        canvas.drawArc(secondRectF, 145 + fill, empty, false, p);

最后，画出右边突出的4弧，如果百分比为100 那么和充满的颜色一致，否则为白色

       //画粗弧突出部分右端
        if(percent == 1){
            p.setColor(mArcColor);
        }
        canvas.drawArc(secondRectF,144+fill+empty,10,false,p);

这样粗弧也就画完了来看看效果，就画了两条弧线(实际是5条)，就成型了。

手把手带你画一个时尚仪表盘 Android 自定义View - 图6

3.中间的小圆外圈，他的圆心不用多说是整个view的中心

              p.setColor(mArcColor);
        //绘制小圆外圈
        p.setStrokeWidth(3);
        canvas.drawCircle(mWidth / 2, mHeight / 2, 30, p);

4.绘制内圆，圆心一样的，半径和画笔粗度改变一下

              //绘制小圆内圈
        p.setColor(mMinCircleColor);
        p.setStrokeWidth(8);
        mMinCircleRadius = 15;
        canvas.drawCircle(mWidth / 2, mHeight / 2, mMinCircleRadius, p);

手把手带你画一个时尚仪表盘 Android 自定义View - 图7

5.刻度刻度处理起来可能比较麻烦，用三角函数算坐标啊循环画出来。。这里提供一种比较简单的方法：旋转画布。

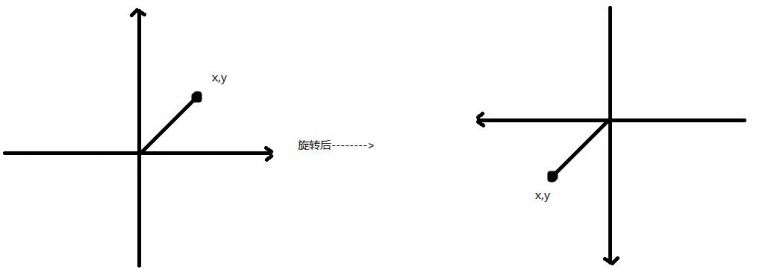

首先引入一个概念，什么叫旋转画布呢，就是把你的画布旋转。。经过测试，旋转以后，整个坐标轴都会对应旋转，一张图举例说明下。

手把手带你画一个时尚仪表盘 Android 自定义View - 图8

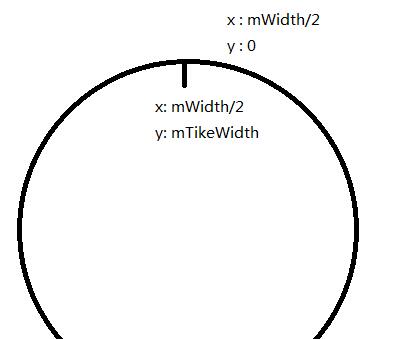

大概就是这个意思，画布旋转之后坐标系也就旋转了，但是原来的图像还在，所以说你比如这个点 x,y旋转前在这个位置，那么旋转后就是另外一个位置了，但是他们的坐标是相同的。所以刻度也可以考这种方法画。我们只要画出最顶端的刻度然后旋转就可以了。

手把手带你画一个时尚仪表盘 Android 自定义View - 图9

绘制第一段刻度，然后总共是250的弧度计算出每个刻度的度数用250除以刻度数mTikeCount,就是每次旋转的度数。接下来把画布逐步旋转，按照原坐标绘制，即可绘制出右半部分刻度。注意：为了让之后的绘制正常，务必把画布转回原来的位置

              //绘制刻度！
        p.setColor(mArcColor);
        //绘制第一条最上面的刻度
        mTikeWidth = 20;
        p.setStrokeWidth(3);
        canvas.drawLine(mWidth / 2, 0, mWidth / 2, mTikeWidth, p);
        //旋转的角度
        float rAngle = 250f / mTikeCount;
        //通过旋转画布 绘制右面的刻度
        for (int i = 0; i < mTikeCount / 2; i++) {
            canvas.rotate(rAngle, mWidth / 2, mHeight / 2);
            canvas.drawLine(mWidth / 2, 0, mWidth / 2, mTikeWidth, p);
        }
        //现在需要将将画布旋转回来
        canvas.rotate(-rAngle * mTikeCount / 2, mWidth / 2, mHeight / 2);

手把手带你画一个时尚仪表盘 Android 自定义View - 图10

左半部分同理，需要改变的度数为负就好了

              //通过旋转画布 绘制左面的刻度
        for (int i = 0; i < mTikeCount / 2; i++) {
            canvas.rotate(-rAngle, mWidth / 2, mHeight / 2);
            canvas.drawLine(mWidth / 2, 0, mWidth / 2, mTikeWidth, p);
        }
        //现在需要将将画布旋转回来
        canvas.rotate(rAngle * mTikeCount / 2, mWidth / 2, mHeight / 2);

手把手带你画一个时尚仪表盘 Android 自定义View - 图11

6.指针指针的绘制和刻度相似，先算出来百分比所占的度数然后根据是否大于50%来旋转画布。

指针的起终点是总view高度的一半粗弧矩形的一半加上小圆，前面坐标讲解了那么，这个也一样，自己拿起笔算一算。

注意这里画布旋转我通过计算得出一个公式 250 * percent - 250/2。

如果小于50% 则为负如果大于50%则为正，然后进行旋转。

切忌最后一定要将画布转回来。

              //绘制指针
        p.setColor(mMinCircleColor);
        p.setStrokeWidth(4);
        //按照百分比绘制刻度
        canvas.rotate(( 250 * percent - 250/2), mWidth / 2, mHeight / 2);
        canvas.drawLine(mWidth / 2, (mHeight / 2 - secondRectHeight / 2) + mScendArcWidth / 2 + 2, mWidth / 2, mHeight / 2 - mMinCircleRadius, p);
        //将画布旋转回来
        canvas.rotate(-( 250 * percent - 250/2), mWidth / 2, mHeight / 2);

手把手带你画一个时尚仪表盘 Android 自定义View - 图12

接下来就是画矩形和文字。没什么好说的了，坐标也是X周围mWidth/2 y轴自己根据圆心微调一个距离

          //绘制矩形
        p.setStyle(Paint.Style.FILL);
        p.setColor(mArcColor);
        mRectWidth = 60;
        mRectHeight = 25;
        //文字矩形的最底部坐标
        float rectBottomY = mHeight/2 + secondRectHeight/3+mRectHeight;
        canvas.drawRect(mWidth/2-mRectWidth/2,mHeight/2 + secondRectHeight/3,mWidth/2+mRectWidth/2,rectBottomY,p);
        p.setTextSize(mTextSize);
        mTextColor = Color.WHITE;
        p.setColor(mTextColor);
        float txtLength = p.measureText(mText);
        canvas.drawText(mText,(mWidth-txtLength)/2,rectBottomY + 40,p);
        super.onDraw(canvas);

这样完成了整个view的绘制。

手把手带你画一个时尚仪表盘 Android 自定义View - 图13

下面要做的就是为了方便使用者，提供一些设置属性的方法。

       /**
     * 设置百分比
     * @param percent
     */
    public void setPercent(int percent) {
        mPercent = percent;
        invalidate();
    }
    /**
     * 设置文字
     * @param text
     */
    public void setText(String text){
        mText = text;
        invalidate();
    }
    /**
     * 设置圆弧颜色
     * @param color
     */
    public void setArcColor(int color){
        mArcColor = color;
        invalidate();
    }
    /**
     * 设置指针颜色
     * @param color
     */
    public void setPointerColor(int color){
        mMinCircleColor = color;
        invalidate();
    }
    /**
     * 设置文字大小
     * @param size
     */
    public void setTextSize(int size){
        mTextSize = size;
        invalidate();
    }
    /**
     * 设置粗弧的宽度
     * @param width
     */
    public void setArcWidth(int width){
        mScendArcWidth = width;
        invalidate();
    }

大功告成！！！一个看似复杂的view 经过我们一步一步绘制遍完成了。

其实技术的养成也是这样，只要一步一步脚踏实地的去练习，我相信总有一天我能成为大神。

本项目地址：PanelView 求关注求评论求star！！！！！！
