发现了爱神的自定义view系列，我只想说一个字：凸(艹皿艹 ) ！！相见恨晚啊，早看到就不会走这么多弯路了

另外相比之下我这完全是小儿科。。所以不说了,这篇是本系列完结篇….我要从零开始跟随爱哥脚步去学自定义view了：爱哥自定义view专题

然后要说的就是之前的博客都犯了很严重的错误，那就是不要在onDraw里new东西，不要在onDraw里new东西，不要在onDraw里new东西。重要的话说三遍。

上一篇介绍了 qq未读消息提醒去除效果的简化实现，不知道小伙伴们掌握的怎么样了。

转载请注明出处：http://write.blog.csdn.net/postedit/50503858

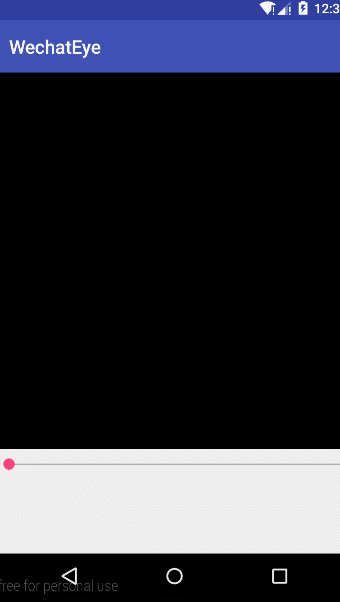

今天带给大家一个很熟悉的东西，当当当当，就是微信下拉眼睛的实现了。先看效果图：

wing带你玩转自定义view系列（3）模仿微信下拉眼睛 - 图1

自评相似度 80% 哈哈= = 。

用我们一贯的方法来剖析这个view。

首先从内到外：

1.内部其实是两段弧，只不过在改变画笔的宽度。

2.中间是个圆，一直在改变透明度。

3.最外面是两条贝塞尔曲线(重点加难点)。

首先来画静态的眼睛。按照顺序，相信你已经轻车熟路：

                  mPaint.setStrokeWidth(10);
            canvas.drawArc(mRectF, 180, 10, false, mPaint);
            canvas.drawArc(mRectF, 205, 25, false, mPaint);
            //画圆圈
            mPaint.setStrokeWidth(2);
            canvas.drawCircle(225, 225, 40, mPaint);
            canvas.drawPath(mPath, mPaint);

这样就画出了眼珠的静态部分，然后根据我们的percent大法，分三个阶段：1.弧变粗 2.圆圈透明度改变 3.贝塞尔区限起点，终点，辅助点改变。

那么将这三个阶段用同一个percent来控制 0-33为1阶段 33-66为2阶段 66-100为3阶段：

意外收获：当setStrokeWidth 为0时，实际上不是0.

       if(mPercent<33) {//如果为1阶段，改变画笔的大小
            float stroke = mPercent/3f;    //用0-33 来控制0-10的变化 计算的方法
            Log.e("wing","st" + stroke);
            if(stroke == 0.0){   //如果为0  则不绘制，这里用背景色解决
                mPaint.setColor(Color.BLACK);
            }else {
                mPaint.setColor(Color.GRAY);
            }
            mPaint.setStrokeWidth(stroke);
            canvas.drawArc(mRectF, 180, 10, false, mPaint);
            canvas.drawArc(mRectF, 205, 25, false, mPaint);
        }else if(mPercent < 66) {     //如果为2阶段  则画静态的1阶段
            //画内部
            mPaint.setStrokeWidth(10);
            canvas.drawArc(mRectF, 180, 10, false, mPaint);
            canvas.drawArc(mRectF, 205, 25, false, mPaint);
            //画圆圈
            mPaint.setStrokeWidth(2);
            int alpha = (int) ((mPercent - 33f) / 33f * 255);//根据百分比去动态控制透明度的值、
            mPaint.setAlpha(alpha);
            canvas.drawCircle(225, 225, 40, mPaint);
        }else

以上都没什么好说的，现在来说最难的第三阶段（搞了我好久）

第三阶段全局用一个percent参数，由 66-100演变来的

       float percent = (mPercent-66)*3f/100;

然后观察曲线的动态变化，是从顶点开始像两侧绘制、这时候很容易想到根据百分比动态改变起点，终点的值，代码如下：

       float mStartX = 225 -(225-115)*percent;
            float mEndX = 225+ (335-225)*percent;
            mTopPath.moveTo(mStartX ,175+(225-175)*percent);
//            Log.e("wing","start:"+(225 -(225-145)*percent) + " y:"+125+(225-125)*percent);
            mTopPath.quadTo(225, 175, mEndX, 175+(225-175)*percent );
            canvas.drawPath(mTopPath, mPaint);

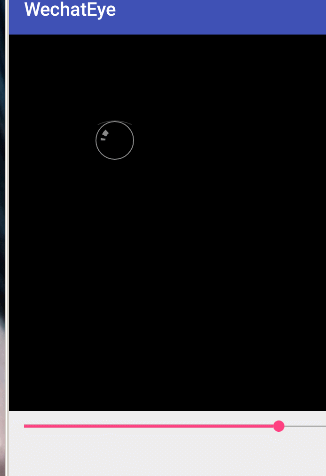

然后你会惊奇的发现如下效果：

wing带你玩转自定义view系列（3）模仿微信下拉眼睛 - 图2

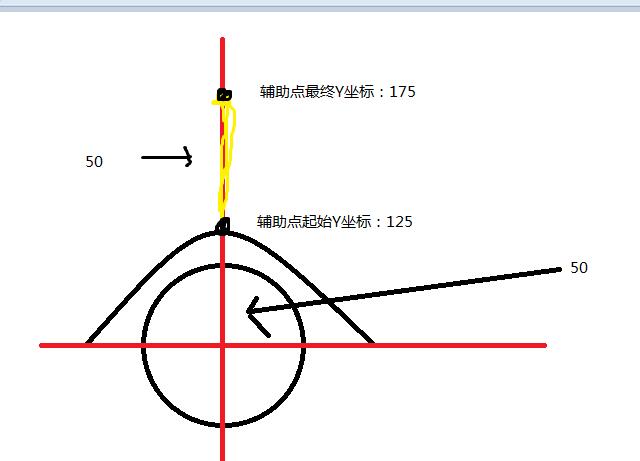

这是因为只改变了起终点，并没有改变辅助点的Y轴。那么辅助点到底应该怎么去改变呢，来看一张图：

wing带你玩转自定义view系列（3）模仿微信下拉眼睛 - 图3

根据之前在模仿360内存清理效果的研究里发现，在辅助点x为线段一半的情况下，弧的切点y轴也为辅助点y的一半。所以得出辅助点的Y变化应为：

175-50*percent

然后来改写贝塞尔曲线绘制代码：

                  float mStartX = 225 -(225-115)*percent;//贝塞尔区限的开始x坐标
            float mEndX = 225+ (335-225)*percent;//贝塞尔区限的结束x坐标
            mTopPath.moveTo(mStartX ,175+(225-175)*percent);
//            Log.e("wing","start:"+(225 -(225-145)*percent) + " y:"+125+(225-125)*percent);
            mTopPath.quadTo(225, 175-50*percent, mEndX, 175+(225-175)*percent );//辅助点的Y坐标动态改变
            canvas.drawPath(mTopPath, mPaint);
            mTopPath.reset();
//
//            //画静态下边线
////            mPath.moveTo(145, 225);
////            mPath.quadTo(225, 325, 305, 225);
////            canvas.drawPath(mPath, mPaint);
//
            mPath.moveTo(mStartX ,275-(275-225)*percent);
            mPath.quadTo(225,  275+50*percent, mEndX , 275-(275-225)*percent );
            canvas.drawPath(mPath,mPaint);
            mPath.reset();

最后给他一个setPercent方法：

         public void setPercent(int percent){
        mPercent = percent;
        invalidate();
    }

然后在MainActivity内用seekbar动态改变他的percent值即可达到我们想要的效果。

本篇难度较大，请读者动手认真练习，文中坐标可根据个人喜好改变。

本项目地址：点击打开链接求star
