1.6.5　硬件

与网络嗅探有关的硬件主要包括网卡、网线探针、集线器与交换机，下面分别对它们进行简要介绍。

1.网卡

一般情况下，网卡有下列四种接收模式：

❑广播方式：该模式下的网卡能够接收网络中的广播信息。

❑组播方式：该模式下的网卡能够接收组播数据。

❑直播方式：在这种模式下，只有目的网卡才能接收该数据。

❑混杂模式：在这种模式下，网卡能够接收一切通过它的数据，不管该数据是否是传送给它的。

网卡默认的工作模式是广播模式或直播模式，即只能接收发送给自己或广播的数据。正常情况下，接收数据的主机网卡会根据数据包中所包含的目标MAC地址或广播MAC地址进行判断，若为自己的MAC地址或是广播MAC地址，则接收该数据包，并提交给上层处理程序，否则丢弃该数据包。当网卡处于混杂模式时，则不做任何判断直接把接收到的所有数据包交给上层处理程序。网络分析技术就是基于这个原理来捕获网络中所有的数据包的。

2.网线探针

网线探针（cable taps）是帮助连接到网线的硬件设备。使用网线探针可以访问计算机、集线器、交换机、路由器及其他设备之间网线上的任意点。网线探针可用于全双工或半双工的10 Mbps、100 Mbps与1000 Mbps速度的以太网，甚至是几十Gbps的网络。在http://www.netoptics.com、http://www.finisar.com等网站可获得网线探针的相关信息。

3.集线器

集线器（hub）的主要功能是对接收到的信号进行再生整形放大，从而扩大网络传输距离，并把所有结点集中在以它为中心的结点上。它工作在OSI参考模型的数据链路层上。

集线器是在一个共享介质（比如以太网）上把多台主机连接起来的一个设备。当一台计算机发送信息时，该信息会行走到集线器上，集线器接着把信息推向所有与之相连接的计算机上，而该信息的目标计算机将会根据自己的MAC地址与数据包头部所含的目标MAC地址进行判断，如果一致就接收该数据包。

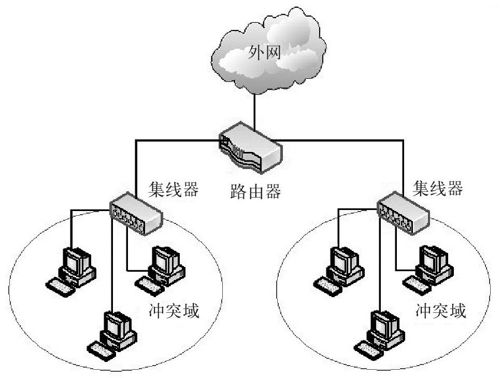

集线器推进所有信息的区域，称为冲突域，又称广播域。一个集线器只有一个冲突域。图1-8所示为一个带有集线器冲突域的网络架构。大量的冲突会使得嗅探更容易，而且会导致性能问题，比如集线器的带宽占用或流量过载。

图　1-8　带有集线器冲突域的网络架构

4.交换机

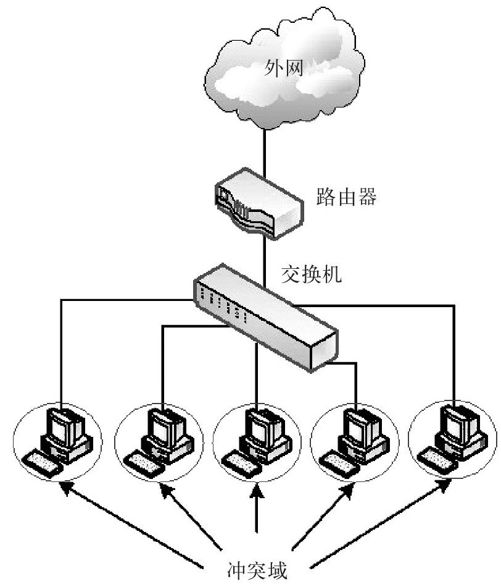

交换机（switch）也是把共享介质上的计算机连接到一起的设备。交换机维护着与交换机所连接计算机的MAC地址和交换机本身对应端口的一个关系列表。当一台交换机接收到数据包时，它不会盲目地发送给所有的计算机，而是先查找数据包的头部来获得目标MAC地址，接着把数据包推进到该MAC地址对应的特定端口，这样就把冲突域缩小为一个单独的端口了，如图1-9所示。该类型的冲突域为每个连接提供了一个明确的带宽量，而集线器提供的是一个共享带宽量。

图　1-9　交换机冲突域

因为交换机的价格近年来急剧下降，故现在常采用交换机替换集线器，或者在选购新设备时选择交换机。一些价格更贵的交换机包含了更好的技术，这使其对嗅探的攻击抵挡力更强。

如图1-8与图1-9所示，集线器使嗅探较容易，而交换机会使嗅探困难得多，但是交换机也是能被欺骗的（详见1.6.6节）。

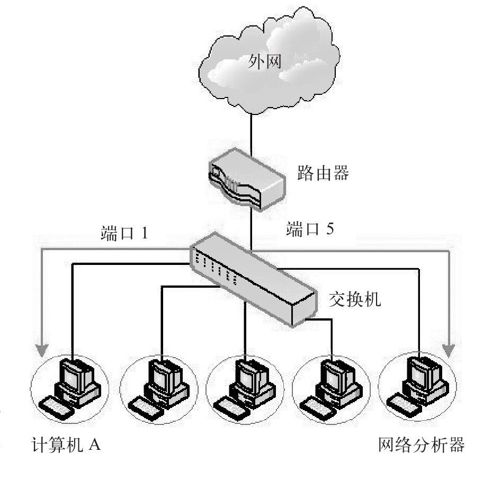

如果工作在使用交换机的网络上，那么该如何执行正当的网络分析呢？很幸运的是，大部分交换机与路由器提供了端口映射机制。为了映射端口，必须配置交换机，使其可以从一个希望映射的端口复制网络流量到所连接的端口。例如在图1-10所示中，就映射了交换机端口1的所有网络流量到端口5，这样，网络分析器就可以在端口5查看发送到计算机A与计算机A发送出去的所有网络流量了。有时候，管理员会将交换机的上行端口进行端口映射，以查看出/入交换机所有端口的网络流量。

图　1-10　交换机端口映射
