10.2.3　内核空间部分的实现

WinPcap在用户空间与内核空间之间主要通过环形缓冲区进行数据传输，其中NPF_tap函数向缓冲区中写入数据，而NPF_Read函数从缓冲区中读取数据。

1.环形缓冲区的读写

下面将结合NPF_tap函数与NPF_Read函数的具体实现来分析NPF对内核环形缓冲区的操作，具体可分为以下三种情况。

在图10-6至图10-10中LocalData-＞P为缓冲区的写索引(生产者)，LocalData-＞C为缓冲区的读索引(消费者)。0表示缓冲区的起始位置，Open-＞Size表示缓冲区的大小。

（1）读写无回卷

如果写入或读取数据后的索引不超过Open-＞Size位置，就不会发生回卷现象，只需一次数据复制就可以了，图10-6所示的就是这种情况。

图　10-6　读写无回卷

在这种情况下，NPF_tap函数中更新LocalData-＞P的操作如下：

LocalData-＞P+=sizeof(struct PacketHeader);//增加数据包头部的长度

LocalData-＞P+=fres;//fres为需要接收的数据包的长度

而在NPF_Read函数中，更新LocalData-＞C的操作如下：

LocalData-＞C+=sizeof(struct PacketHeader);

LocalData-＞C+=plen;//plen为数据包的长度

（2）数据包数据的读写出现回卷

如果读取数据包数据后，索引会超过Open-＞Size位置，则会发生读回卷现象，这时就需要两次数据复制操作，如图10-7所示。

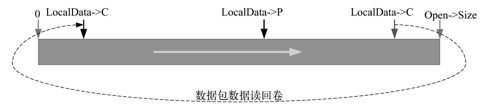

图　10-7　数据包数据读出现回卷

在这种情况下，NPF_Read函数中更新LocalData-＞C的操作如下所示：

ToCopy=Open-＞Size-LocalData-＞C;//读入缓冲区尾部的数据长度

LocalData-＞C=Plen-ToCopy;//读入缓冲区头部的数据长度

另外，如果写入数据后的索引会超过Open-＞Size位置，同样会发生写回卷现象，这时仍需要两次数据复制操作，如图10-8所示。

图　10-8　数据包数据写出现回卷

在这种情况下，NPF_tap函数中更新LocalData-＞P的操作如下所示：

ToCopy=Open-＞Size-LocalData-＞P;//写取缓冲区尾部的数据长度

LocalData-＞P=fres-ToCopy;//写取缓冲区头部的数据长度

（3）数据包头信息的读写出现回卷

对于数据包头信息的写入与读取，NPF中做了特殊处理，以防止把数据包的头信息分割为两部分存储到两块不连续的内存中。

在写入数据包头信息时，如果Open-＞Size减去LocalData-＞P小于sizeof(struct PacketHeader)（其中，sizeof(struct PacketHeader)为数据包头信息的长度），则NPF执行写回卷，LocalData-＞P直接从缓冲区起始(0)位置开始存储头信息数据，只需一次数据复制即可，如图10-9所示。

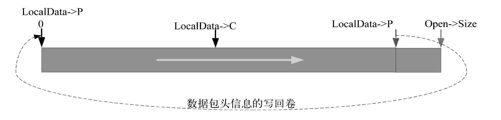

图　10-9　数据包头信息写出现回卷

在这种情况下，NPF_tap函数中更新LocalData-＞P的操作如下所示：

if(Open-＞Size-LocalData-＞P＜sizeof(struct PacketHeader))

{

LocalData-＞P=0;

}

而在读取数据包头信息时，如果Open-＞Size减去LocalData-＞C小于sizeof(struct PacketHeader)，则NPF执行读回卷，LocalData-＞C直接从缓冲区起始(0)位置开始存储头信息数据，也只需一次数据复制即可，如图10-10所示。

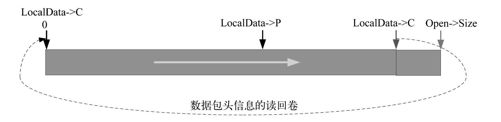

图　10-10　数据包头信息读出现回卷

在这种情况下，NPF_Read函数中更新LocalData-＞C的操作如下所示：

if(Open-＞Size-LocalData-＞C＜sizeof(struct PacketHeader))

{

LocalData-＞C=0;

}

下面我们来了解一下NPF驱动程序中与数据包捕获相关的代码实现。

2.NPF_Read函数

Packet.dll库中的PacketReceivePacket函数最终将进行ReadFile系统调用。在调用了ReadFile系统函数后，把内核缓冲区中的数据搬移到用户缓冲区中的具体实现将由NPF_Read函数完成。在驱动程序DriverEntry函数中，NPF_Read函数的调用由下面这行代码来指定：

DriverObject-＞MajorFunction[IRP_MJ_READ]=NPF_Read;

NPF_Read函数服务于用户的读操作(ReadFile系统调用)，其原型如下：

NTSTATUS NPF_Read(

IN PDEVICE_OBJECT DeviceObject,

IN PIRP Irp

);

上述函数中，参数DeviceObject指向用户使用的设备对象；参数Irp指向包含用户请求的IRP。

NPF_Read函数将返回操作的状态，可通过WDK的ntstatus.h文件了解状态的详细定义。

NPF_Read函数的主要执行步骤如图10-11所示。

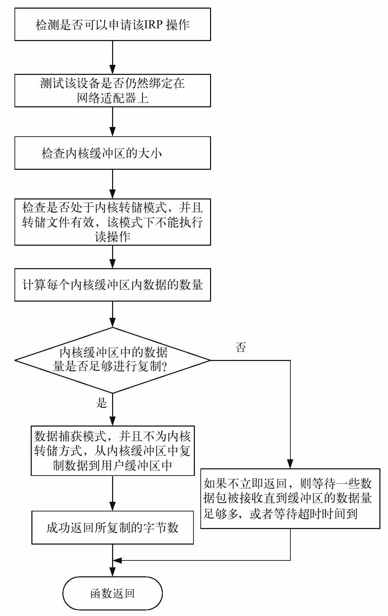

图　10-11　NPF_Read函数的主要步骤

NPF_Read函数的主要实现代码如下：

NTSTATUS NPF_Read(IN PDEVICE_OBJECT DeviceObject,IN PIRP Irp)

{

POPEN_INSTANCE Open;

PIO_STACK_LOCATION IrpSp;

PUCHAR packp;

ULONG Input_Buffer_Length;

UINT Thead;

UINT Ttail;

UINT TLastByte;

PUCHAR CurrBuff;

LARGE_INTEGER CapTime;

LARGE_INTEGER TimeFreq;

struct bpf_hdr*header;

KIRQL Irql;

PUCHAR UserPointer;

ULONG bytecopy;

UINT SizeToCopy;

UINT PktLen;

ULONG

copied,count,current_cpu,av,plen,increment,ToCopy,available;

CpuPrivateData*LocalData;

ULONG i;

ULONG Occupation;

IrpSp=IoGetCurrentIrpStackLocation(Irp);

Open=IrpSp-＞FileObject-＞FsContext;

/检测是否可以申请该IRP操作/

if(NPF_StartUsingOpenInstance(Open)==FALSE)

{

//收到一个IRP_MJ_CLEANUP请求，该请求失败，函数返回

Irp-＞IoStatus.Information=0;

Irp-＞IoStatus.Status=STATUS_CANCELLED;

IoCompleteRequest(Irp,IO_NO_INCREMENT);

return STATUS_CANCELLED;

}

/需要测试该设备是否仍然绑定到网络适配器上/

if(NPF_StartUsingBinding(Open)==FALSE)

{

//网络适配器被移出或禁止，在没有绑定的情况下，函数立即返回错误

NPF_StopUsingOpenInstance(Open);

EXIT_FAILURE(0);

}

NPF_StopUsingBinding(Open);

/检查内核缓冲区的大小/

if(Open-＞Size==0)

{

NPF_StopUsingOpenInstance(Open);

EXIT_FAILURE(0);

}

/检查是否处于内核转储模式，并且转储文件有效，在该模式下不能执行读操作/

if(Open-＞mode＆MODE_DUMP＆＆Open-＞DumpFileHandle==NULL)

{//如果处于内核转储模式，并且转储文件为空，函数返回

NPF_StopUsingOpenInstance(Open);

EXIT_FAILURE(0);

}

/计算每个内核缓冲区内数据的数量/

Occupation=0;

for(i=0;i＜g_NCpu;i++)

Occupation+=(Open-＞Size-Open-＞CpuData[i].Free);

/查看内核缓冲区中的数据量是否足够进行复制/

if(Occupation＜=Open-＞MinToCopy*g_NCpu||Open-＞mode＆MODE_DUMP)

{//数据不够

if(Open-＞ReadEvent!=NULL)

{

//如果不是立即返回，则等待一些数据包被接收直到缓冲区的

//数据量足够多，或者等待超时时间到

if(Open-＞TimeOut.QuadPart!=(LONGLONG)IMMEDIATE)

{

KeWaitForSingleObject(

Open-＞ReadEvent,

UserRequest,

KernelMode,

TRUE,

(Open-＞TimeOut.QuadPart==(LONGLONG)0)?

NULL:＆(Open-＞TimeOut)

);

}

KeClearEvent(Open-＞ReadEvent);

}

//统计模式的处理

if(Open-＞mode＆MODE_STAT)

{//该捕获实例处于网络统计模式

……

}

}

/数据捕获模式，并且不为内核转储方式/

/从内核缓冲区中复制数据到用户缓冲区中/

……

/成功返回所复制的字节数/

{

NPF_StopUsingOpenInstance(Open);

EXIT_SUCCESS(copied);

}

}

首先，NPF_Read函数会检查与当前NPF实例相关联的内核环形缓冲区中的数据量。如果实例处于捕获模式，并且缓冲区包含多于OPEN_INSTANCE::MinToCopy值的数据量，NPF_Read函数将会把数据搬移到用户缓冲区内，并立即返回。在该方式中，用户的读操作不会被阻塞。如果内核缓冲区包含少于OPEN_INSTANCE::MinToCopy值的数据量，应用程序的请求不会立即满足，那么它将一直被阻塞，直到达到MinToCopy个字节或者读操作超时时间到。其中，读超时时间设置在OPEN_INSTANCE::TimeOut成员中。

如果实例是在统计模式或转储模式下，应用程序的请求将会被阻塞，直到OPEN_INSTANCE::TimeOut的超时时间达到。

注意区分struct PacketHeader、struct bpf_hdr与数据包协议头三种头信息的区别。

结构体PacketHeader会被附加给内核缓冲区中的每个数据包。它封装了bpf_hdr结构体，其会被传递给用户空间的程序，而数据包的序列号(SN)由生产者(NPF_tap函数)设置，并且消费者(NPF_Read函数)会用它来对各内核缓冲区中的数据包执行“排序”操作。

结构体PacketHeader的具体定义如下：

struct PacketHeader

{

ULONG SN;//数据包的序列号

struct bpf_hdr header;//数据包的头信息

};

上述代码中，结构体bpf_hdr描述了所捕获数据包的信息，包括捕获时间、捕获长度、数据包原始长度等信息。而数据包协议头是所捕获数据包本身的网络协议头信息。其中从内核缓冲区中复制数据到用户缓冲区中的过程如图10-12所示。

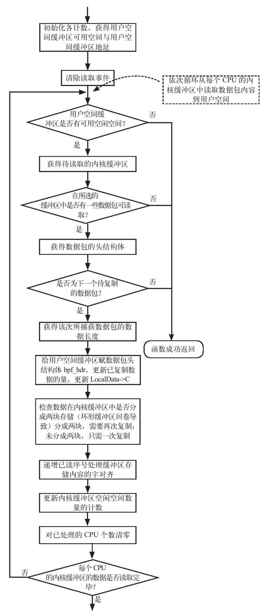

图　10-12　从内核缓冲区复制数据到用户缓冲区的主要步骤

从内核缓冲区复制数据到用户缓冲区的主要实现代码如下：

/初始化各计数，获得用户空间缓冲区可用空间与用户空间缓冲区地址/

copied=0;

count=0;

current_cpu=0;

available=IrpSp-＞Parameters.Read.Length;//用户空间缓冲区

//可用空间

packp=(PUCHAR)MmGetSystemAddressForMdlSafe(

Irp-＞MdlAddress,NormalPagePriority);//获得用户空间缓冲区地址

if(packp==NULL)

{

NPF_StopUsingOpenInstance(Open);

EXIT_FAILURE(0);

}

/清除读取事件/

if(Open-＞ReadEvent!=NULL)

KeClearEvent(Open-＞ReadEvent);

/依次循环从每个CPU的内核缓冲区中读取数据包内容到用户空间/

……

/依次循环从每个CPU的内核缓冲区中读取数据包内容到用户空间/

while(count＜g_NCpu)

{

//检查用户空间缓冲区有无可用空闲空间

if(available==copied)

{//无可用空闲空间，函数成功返回

NPF_StopUsingOpenInstance(Open);

EXIT_SUCCESS(copied);

}

//获得待读取的内核缓冲区

LocalData=＆Open-＞CpuData[current_cpu];

//在所选的缓冲区中是否有一些数据包可读取

if(LocalData-＞Free＜Open-＞Size)//有数据包可读取

{

//获得数据包的头结构体，LocalData-＞C为缓冲区开始读取的位置

struct PacketHeaderHeader=(struct PacketHeader)

(LocalData-＞Buffer+LocalData-＞C);

//检测是否为下一个待复制的数据包

if(Header-＞SN==Open-＞ReaderSN)

{

//获得该次所捕获数据包的数据长度

plen=Header-＞header.bh_caplen;

if(plen+sizeof(struct bpf_hdr)＞available-copied)

{//如果用户空间缓冲区没有适合的空间放置数

//据包，结束数据包的复制，函数成功返回

EXIT_SUCCESS(copied);

}

//给用户空间缓冲区赋数据包头结构体bpf_hdr，

//更新已复制数据的量，更新LocalData-＞C

((struct bpf_hdr)(＆packp[copied]))=Header-＞header;

copied+=sizeof(struct bpf_hdr);

LocalData-＞C+=sizeof(struct PacketHeader);

if(LocalData-＞C==Open-＞Size)

{//处理回卷

LocalData-＞C=0;

}

//检查数据在内核缓冲区中是否分成两块存储

//(环形缓冲区回卷导致)

if(Open-＞Size-LocalData-＞C＜plen)

{

//分成两块，需要两次复制

ToCopy=Open-＞Size-LocalData-＞C;

RtlCopyMemory(packp+copied,

LocalData-＞Buffer+LocalData-＞C,ToCopy);

RtlCopyMemory(packp+copied+ToCopy,

LocalData-＞Buffer,plen-ToCopy);

//更新LocalData-＞C的位置

LocalData-＞C=plen-ToCopy;

}

else

{

//未分成两块，只需一次复制

RtlCopyMemory(packp+copied,

LocalData-＞Buffer+LocalData-＞C,plen);

//更新LocalData-＞C的位置

LocalData-＞C+=plen;

}

//递增已读序号

Open-＞ReaderSN++;

//处理缓冲区存储内容的字对齐

copied+=Packet_WORDALIGN(plen);

//更新内核缓冲区空闲空间数量的计数

increment=plen+sizeof(struct PacketHeader);

if(Open-＞Size-LocalData-＞C＜

sizeof(struct PacketHeader))

{//如果下一个数据包将会存储在内核缓冲区的

//尾部，那么新的PacketHeader结构体将被分成两块存储，为了避免该情况，

//生产者(LocalData-＞P)直接跳到内核缓冲区的开始位置进行存储，

//与之对应的消费者(LocalData-＞C)也将直接跳到内核缓冲区的开始位置进行读取

increment+=Open-＞Size-LocalData-＞C;

LocalData-＞C=0;

}

InterlockedExchangeAdd(＆Open-＞CpuData[current_cpu].Free,increment)

//对已处理的CPU个数清零，

//可实现直到所有内核缓冲区中都无数据包了，循环才会退出，

//并保证数据包序号的顺序不乱

count=0;

}

else//不是下一个待复制的数据包

{//获得下一个CPU的内核缓冲，计数加一

current_cpu=(current_cpu+1)%g_NCpu;

count++;

}

}

else//无数据包需要复制

{//获得下一个CPU的内核缓冲，计数加一

current_cpu=(current_cpu+1)%g_NCpu;

count++;

}

}

在上面的代码中注意处理内核缓冲区的回卷问题，它决定了是否需要复制两次数据。同时要考虑数据包的顺序问题，也就是说多个CPU缓冲区中的数据包不一定是按顺序排列的，在复制到用户缓冲区时需要重新排序。

3.NPF_tap函数

NPF_tap函数主要实现从NIC驱动缓冲区中把数据复制到内核环形缓冲区中，该部分的实现代码如下：

NDIS_STATUS NPF_tap(

IN NDIS_HANDLE ProtocolBindingContext,

IN NDIS_HANDLE MacReceiveContext,

IN PVOID HeaderBuffer,

IN UINT HeaderBufferSize,

IN PVOID LookaheadBuffer,

IN UINT LookaheadBufferSize,

IN UINT PacketSize)

{

POPEN_INSTANCE Open;

PNDIS_PACKET pPacket;

ULONG SizeToTransfer;

NDIS_STATUS Status;

UINT BytesTransfered;

ULONG BufferLength;

PMDL pMdl1,pMdl2;

LARGE_INTEGER CapTime;

LARGE_INTEGER TimeFreq;

UINT fres;

USHORT NPFHdrSize;

CpuPrivateData*LocalData;

ULONG Cpu;

struct PacketHeader*Header;

ULONG ToCopy;

ULONG increment;

ULONG i;

BOOLEAN ShouldReleaseBufferLock;

Open=(POPEN_INSTANCE)ProtocolBindingContext;

/获得系统给当前CPU分配的编号/

Cpu=KeGetCurrentProcessorNumber();

/获得当前CPU的内核缓冲区/

LocalData=＆Open-＞CpuData[Cpu];

/当前CPU接收数据包的计数值递增/

LocalData-＞Received++;

/执行数据包过滤，分析参见第9章/

……

/处理过滤结果，fres表示过滤结果/

//如果过滤器返回0，数据包不被过滤器接收，则忽略该数据包，函数返回

if(fres==0)

{

return NDIS_STATUS_NOT_ACCEPTED;

}

//如果过滤器返回-1，则接收整个数据包

if(fres==-1||fres＞PacketSize+HeaderBufferSize)

fres=PacketSize+HeaderBufferSize;

/处于统计模式的处理，分析参见第11章/

……

/如果内核缓冲区大小为0，则丢弃该数据包，函数返回/

if(Open-＞Size==0)

{

LocalData-＞Dropped++;

return NDIS_STATUS_NOT_ACCEPTED;

}

/处于内核转储模式/

……

/处于数据捕获模式/

//开始数据更新，获取内核缓冲区的自旋锁

ShouldReleaseBufferLock=TRUE;

NdisDprAcquireSpinLock(＆LocalData-＞BufferLock);

//复制数据

do

{//检查内核缓冲区的空闲空间够不够

if(fres+sizeof(struct PacketHeader)＞LocalData-＞Free)

{//空间不够，数据包被丢弃

LocalData-＞Dropped++;

break;

}

//是否存在TransferData被挂起

if(LocalData-＞TransferMdl1!=NULL)

{//如果TransferMdll不为NULL，表示存在

//TransferData被挂起

//(如，还没有调用完成函数TransferDataComplete)，

//为了防止缓冲区的错误，该数据包被丢弃

LocalData-＞Dropped++;

break;

}

//HeaderBuffer与LookaheadBuffer中的数据够不够

if(LookaheadBufferSize+HeaderBufferSize＞=fres)

{//第一种情况：HeaderBuffer与LookaheadBuffer中的数据足够

……

}

else

{//第二种情况：HeaderBuffer与LookaheadBuffer中的数据不够，

//需要调用NdisTransferData函数获得数据,传输

//fres-HeaderBufferSize-LookaheadBufferSize个字节的数据

……

}

}

while(FALSE);

//数据更新结束，释放内核缓冲区的自旋锁

if(ShouldReleaseBufferLock)

{

NdisDprReleaseSpinLock(＆LocalData-＞BufferLock);

}

/函数返回/

return NDIS_STATUS_NOT_ACCEPTED;

}

如果处于数据捕获模式，NPF_tap函数主要对下面两种情况进行处理。而对每种情况都需要处理数据包头信息的填充问题，同时还得考虑缓冲区的回卷问题。

（1）HeaderBuffer与LookaheadBuffer中的数据足够

在该情况下，NIC的HeaderBuffer与LookAheadBuffer缓冲区中的可用数据(LookaheadBufferSize+HeaderBufferSize)会大于或等于所需的数据量(fres)，所以只需要直接读取所需的数据。

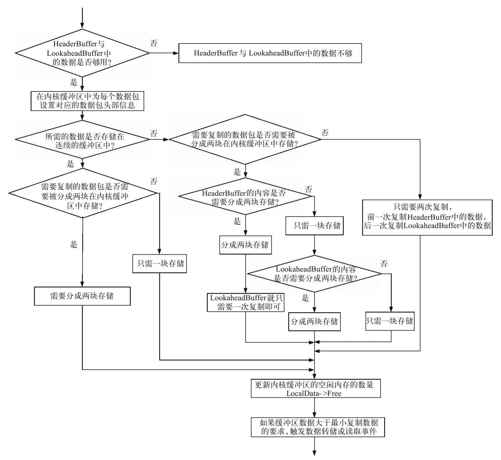

这种情况处理的过程如图10-13所示，这种情况的主要实现代码如下：

/HeaderBuffer与LookAheadBuffer缓冲区中的可用数据够/

/在内核缓冲区中为每个数据包设置对应的数据包头部信息/

//Header指向内核缓冲区的可写位置的起点

Header=(struct PacketHeader*)(LocalData-＞Buffer+LocalData-＞P);

//接收计数加1

LocalData-＞Accepted++;

//设置数据包头的信息

GET_TIME(＆Header-＞header.bh_tstamp,＆G_Start_Time);//设置时间戳

Header-＞SN=InterlockedIncrement(＆Open-＞WriterSN)-1;//设置

//序号

Header-＞header.bh_caplen=fres;//设置需要捕获的长度

Header-＞header.bh_datalen=

PacketSize+HeaderBufferSize;//设置所接收数据包的原始长度

Header-＞header.bh_hdrlen=sizeof(struct bpf_hdr);//设置结构体长度

//更新内核缓冲区的写位置LocalData-＞P，因为Header的值已经设置

LocalData-＞P+=sizeof(struct PacketHeader);

if(LocalData-＞P==Open-＞Size)//环形缓冲区的回卷处理

LocalData-＞P=0;

/接下来复制从网络上所接收的数据包数据/

//所需的数据是否存储在连续的缓冲区中

if(fres＜=HeaderBufferSize||

(UINT)((PUCHAR)LookaheadBuffer-(PUCHAR)HeaderBuffer)

==HeaderBufferSize)

{//连续

//因为所需数据只是HeaderBuffer中的数据(fres＜=HeaderBufferSize)，

//或者HeaderBuffer与LookaheadBuffer是连续的，因为((UINT)((PUCHAR)LookaheadBuffer-

//(PUCHAR)HeaderBuffer)==HeaderBufferSize)

//需要复制的数据包是否要被分成两块在内核缓冲区中存储

if(Open-＞Size-LocalData-＞P＜fres)

{//需要分成两块存储(因为对环形缓冲区的写操作越界，需要回卷)

//计算第一次需要复制的数据长度

ToCopy=Open-＞Size-LocalData-＞P;

//复制数据到环形缓冲区尾部

NdisMoveMappedMemory(LocalData-＞Buffer+

LocalData-＞P,HeaderBuffer,ToCopy);

//复制数据到环形缓冲区头部

NdisMoveMappedMemory(LocalData-＞Buffer+0,

(PUCHAR)HeaderBuffer+ToCopy,fres-ToCopy);

//更新内核缓冲区可写位置的起点

LocalData-＞P=fres-ToCopy;

}

else

{//只需一块存储(因为对环形缓冲区的写操作没有越界)

//复制数据到环形缓冲区

NdisMoveMappedMemory(

LocalData-＞Buffer+LocalData-＞P,HeaderBuffer,fres);

//更新内核缓冲区可写位置的起点

LocalData-＞P+=fres;

}

}

else

{//不连续

//HeaderBuffer与LookAheadBuffer不是连续的

//并且我们需要从LookaheadBuffer复制一些数据

//需要复制的数据包是否要被分成两块在内核缓冲区中存储

if(Open-＞Size-LocalData-＞P＜fres)

{//需要分成两块存储(因为对环形缓冲区的写操作越界，需要回卷)

//HeaderBuffer的内容是否需要分成两次复制

if(Open-＞Size-LocalData-＞P＞=HeaderBufferSize)

{//只需一次复制

//复制HeaderBuffer

NdisMoveMappedMemory(

LocalData-＞Buffer+LocalData-＞P,

HeaderBuffer,HeaderBufferSize);

LocalData-＞P+=HeaderBufferSize;

//LookaheadBuffer的内容是否需要分成两块存储

if(LocalData-＞P==Open-＞Size)

{//一块存储

LocalData-＞P=0;

NdisMoveMappedMemory(

LocalData-＞Buffer+0,

LookaheadBuffer,

fres-HeaderBufferSize);

LocalData-＞P+=(fres-HeaderBufferSize);

}

else

{//需要两块存储

ToCopy=Open-＞Size-LocalData-＞P;

NdisMoveMappedMemory(

LocalData-＞Buffer+LocalData-＞P,

LookaheadBuffer,ToCopy);

LocalData-＞P=0;

NdisMoveMappedMemory(

LocalData-＞Buffer+0,

(PUCHAR)LookaheadBuffer+ToCopy,

fres-HeaderBufferSize-ToCopy);

LocalData-＞P=fres-HeaderBufferSize-ToCopy;

}

}

else

{//HeaderBuffer的内容需要被分成两块存储，

ToCopy=Open-＞Size-LocalData-＞P;

NdisMoveMappedMemory(

LocalData-＞Buffer+LocalData-＞P,HeaderBuffer,ToCopy);

LocalData-＞P=0;

NdisMoveMappedMemory(

LocalData-＞Buffer+0,

(PUCHAR)HeaderBuffer+ToCopy,

HeaderBufferSize-ToCopy);

LocalData-＞P=HeaderBufferSize-ToCopy;

//LookaheadBuffer就只需要一次复制即可

//（内核缓冲区足够大，每个数据包最多只能导致一次环形缓冲区的回卷）

NdisMoveMappedMemory(

LocalData-＞Buffer+LocalData-＞P,

LookaheadBuffer,fres-HeaderBufferSize);

LocalData-＞P+=(fres-HeaderBufferSize);

}

}

else

{//需要复制的数据包不会被分成两块在内核缓冲区中存储，

//(因为对环形缓冲区的写操作没有越过边界)

//只需要两次复制

//前一次复制HeaderBuffer中的数据

NdisMoveMappedMemory(

LocalData-＞Buffer+LocalData-＞P,HeaderBuffer,HeaderBufferSize);

LocalData-＞P+=HeaderBufferSize;

//后一次复制LookaheadBuffer中的数据

NdisMoveMappedMemory(

LocalData-＞Buffer+LocalData-＞P,

LookaheadBuffer,fres-HeaderBufferSize);

LocalData-＞P+=(fres-HeaderBufferSize);

}

}

//更新内核缓冲区的空闲内存的数量LocalData-＞Free

//修改内核缓冲区的空闲内存的数量，increment为缓冲区增加的空闲数据量

increment=fres+sizeof(struct PacketHeader);

//检测内核缓冲区空间的有效性与连续性，

//是否适合新的数据包的头结构体存储，

//不希望头结构体存储在缓冲区尾部的边界处。

if(Open-＞Size-LocalData-＞P＜sizeof(struct PacketHeader))

{

//如果下一个头结构的存储是处于尾部的边界处，

//修改内核缓冲区的空闲内存的数量

//那么把LocalData-＞P(写入数据的起始位置)

//直接设置为缓冲区的起始位置

increment+=Open-＞Size-LocalData-＞P;

LocalData-＞P=0;

}

//更新内核缓冲区的空闲内存的数量，直接减去增加的数据量

InterlockedExchangeAdd(＆LocalData-＞Free,(ULONG)(-(LONG)increment));

//如果缓冲区数据大于最小复制数据的要求，触发数据转储或读取事件

if(Open-＞Size-LocalData-＞Free＞=Open-＞MinToCopy)

{

if(Open-＞mode＆MODE_DUMP)//触发数据转储事件

NdisSetEvent(＆Open-＞DumpEvent);

else

{

if(Open-＞ReadEvent!=NULL)

{//触发数据读取事件

KeSetEvent(Open-＞ReadEvent,0,FALSE);

}

}

}

break;

图　10-13　从内核缓冲区复制数据到用户缓冲区的主要步骤（一）

（2）HeaderBuffer与LookaheadBuffer中的数据不够

在这种情况下，NIC的HeaderBuffer与LookaheadBuffer缓冲区中可用的数据(LookaheadBufferSize+HeaderBufferSize)会少于所需的数据量(fres)，所以除了要直接读取所需的数据外，还需调用NDIS库的NdisTransferData函数来获取不够的数据。

这种情况的处理过程如图10-14所示。

图　10-14　从内核缓冲区复制数据到用户缓冲区的主要步骤（二）

这种情况下的主要实现代码如下：

/*

*HeaderBuffer与LookaheadBuffer中的数据不够，需要调用NdisTransferData函数

*获得数据,传输fres-HeaderBufferSize-LookaheadBufferSize字节的数据

*/

/*

*在内核缓冲区中为每个数据包预留对应的数据包头部信息(PacketHeader)位置，

*在后面设置对应的信息

*/

LocalData-＞NewP=LocalData-＞P;

LocalData-＞NewP+=sizeof(struct PacketHeader);

if(LocalData-＞NewP==Open-＞Size)

LocalData-＞NewP=0;

/首先复制协议头信息（HeaderBuffer的内容）/

if(Open-＞Size-LocalData-＞NewP＞=HeaderBufferSize)

{//只要一次复制，因为无回卷的情况

NdisMoveMappedMemory(

LocalData-＞Buffer+LocalData-＞NewP,HeaderBuffer,HeaderBufferSize);

LocalData-＞NewP+=HeaderBufferSize;

//处理Open-＞Size-LocalData-＞NewP=HeaderBufferSize的情况

if(LocalData-＞NewP==Open-＞Size)

LocalData-＞NewP=0;//回卷到开始

}

else

{//需要两次复制，因为有回卷的情况

ToCopy=Open-＞Size-LocalData-＞NewP;

NdisMoveMappedMemory(

LocalData-＞Buffer+LocalData-＞NewP,HeaderBuffer,ToCopy);

NdisMoveMappedMemory(LocalData-＞Buffer+0,

(PUCHAR)HeaderBuffer+ToCopy,HeaderBufferSize-ToCopy);

LocalData-＞NewP=HeaderBufferSize-ToCopy;

}

/接着复制LookaheadBuffer的内容/

if(Open-＞Size-LocalData-＞NewP＞=LookaheadBufferSize)

{//只要一次复制，因为无回卷的情况

NdisMoveMappedMemory(

LocalData-＞Buffer+LocalData-＞NewP,

LookaheadBuffer,LookaheadBufferSize);

LocalData-＞NewP+=LookaheadBufferSize;

if(LocalData-＞NewP==Open-＞Size)

LocalData-＞NewP=0;

}

else

{//需要两次复制，因为有回卷的情况

ToCopy=Open-＞Size-LocalData-＞NewP;

NdisMoveMappedMemory(

LocalData-＞Buffer+LocalData-＞NewP,LookaheadBuffer,ToCopy);

NdisMoveMappedMemory(LocalData-＞Buffer+0,

(PUCHAR)LookaheadBuffer+ToCopy,LookaheadBufferSize-ToCopy);

LocalData-＞NewP=LookaheadBufferSize-ToCopy;

}

/调用NdisTransferData函数，从底层NIC复制数据到内核缓冲区/

/准备NdisTransferData使用的缓冲区，要注意内核缓冲区回卷的问题/

if((Open-＞Size-LocalData-＞NewP)＞=

(fres-HeaderBufferSize-LookaheadBufferSize))

{//无回卷，只需要一个缓冲区

pMdl1=IoAllocateMdl(LocalData-＞Buffer+LocalData-＞NewP,

fres-HeaderBufferSize-LookaheadBufferSize,

FALSE,FALSE,NULL);

if(pMdl1==NULL)

{//分配失败，数据包丢失

LocalData-＞Dropped++;

break;

}

//把pMdll参数描述的虚拟内存中的内容存在非分页内存池中

MmBuildMdlForNonPagedPool(pMdl1);

pMdl2=NULL;

//更新LocalData-＞NewP的位置

LocalData-＞NewP+=fres-HeaderBufferSize-LookaheadBufferSize;

}

else

{//存在回卷，需要两个缓冲区

pMdl1=IoAllocateMdl(

LocalData-＞Buffer+LocalData-＞NewP,//起始地址

Open-＞Size-LocalData-＞NewP,//长度

FALSE,FALSE,NULL);//分配一个足够大的MDL来映射一个缓冲区

if(pMdl1==NULL)

{//分配失败，数据包丢弃

LocalData-＞Dropped++;

break;

}

pMdl2=IoAllocateMdl(

LocalData-＞Buffer+0,

fres-HeaderBufferSize-LookaheadBufferSize

-(Open-＞Size-LocalData-＞NewP),

FALSE,FALSE,NULL);

if(pMdl2==NULL)

{//分配失败，释放pMdll,数据包丢弃

IoFreeMdl(pMdl1);

LocalData-＞Dropped++;

break;

}

//更新LocalData-＞NewP的位置

LocalData-＞NewP=fres-HeaderBufferSize-

LookaheadBufferSize-(Open-＞Size-LocalData-＞NewP);

MmBuildMdlForNonPagedPool(pMdl1);

MmBuildMdlForNonPagedPool(pMdl2);

}

/从Open-＞PacketPool中分配一个数据包描述符pPacket，并初始化/

NdisAllocatePacket(＆Status,＆pPacket,Open-＞PacketPool);

if(Status!=NDIS_STATUS_SUCCESS)

{//失败，无空闲的数据包内存分配，该数据包丢弃

IoFreeMdl(pMdl1);

if(pMdl2!=NULL)

IoFreeMdl(pMdl2);

LocalData-＞Dropped++;

break;

}

/*

*把一个给定的缓冲描述符(pMdll2)

*连接到一个数据包描述符(pPacket)上附加的缓冲描述符链表的头部

*/

if(pMdl2!=NULL)

NdisChainBufferAtFront(pPacket,pMdl2);

NdisChainBufferAtFront(pPacket,pMdl1);

RESERVED(pPacket)-＞Cpu=Cpu;

LocalData-＞TransferMdl1=pMdl1;

LocalData-＞TransferMdl2=pMdl2;

/设置数据包头信息，不过时间戳不在此设置，而是等到数据传递结束后设置/

Header=(struct PacketHeader*)(LocalData-＞Buffer+LocalData-＞P);

Header-＞header.bh_caplen=fres;

Header-＞header.bh_datalen=PacketSize+HeaderBufferSize;

Header-＞header.bh_hdrlen=sizeof(struct bpf_hdr);

/发起从底层NIC复制数据到协议驱动程序提供的数据包内存空间的请求/

NdisTransferData(

＆Status,

Open-＞AdapterHandle,

MacReceiveContext,

LookaheadBufferSize,

fres-HeaderBufferSize-LookaheadBufferSize,

pPacket,

＆BytesTransfered);

if(Status!=NDIS_STATUS_PENDING)

{//数据传输没有挂起，而是立即返回

//释放为数据传输所分配的资源

LocalData-＞TransferMdl1=NULL;

LocalData-＞TransferMdl2=NULL;

IoFreeMdl(pMdl1);

if(pMdl2!=NULL)

IoFreeMdl(pMdl2);

NdisReinitializePacket(pPacket);

NdisFreePacket(pPacket);//把packet放置到空闲队列中

//更新LocalData-＞P的位置

LocalData-＞P=LocalData-＞NewP;

//该数据包被正确接收，增加计数

LocalData-＞Accepted++;

//设置数据包头的时间戳与序号

GET_TIME(＆Header-＞header.bh_tstamp,＆G_Start_Time);

Header-＞SN=InterlockedIncrement(＆Open-＞WriterSN)-1;

/更新内核缓冲区的LocalData-＞Free与LocalData-＞P/

//修改内核缓冲区的空闲内存的数量，increment为缓冲区增加的空闲数据量

increment=fres+sizeof(struct PacketHeader);

//检测内核缓冲区空间的有效性与连续性，

//确定其是否适合新的数据包的头结构体储存，

//不希望头结构体存储在缓冲区尾部的边界处。

if(Open-＞Size-LocalData-＞P＜sizeof(struct PacketHeader))

{//如果下一个头结构的存储是处于尾部的边界处，修改内核缓冲区中空闲内存

//的数量,把LocalData-＞P(写入数据的起始位置)直接设置为缓冲区的起始位置

increment+=Open-＞Size-LocalData-＞P;

LocalData-＞P=0;

}

//更新内核缓冲区的空闲内存的数量，直接减去增加的数据量

InterlockedExchangeAdd(＆LocalData-＞Free,(ULONG)(-(LONG)increment));

//如果缓冲区数据大于最小复制数据的要求，触发数据转储或读取事件

if(Open-＞Size-LocalData-＞Free＞=Open-＞MinToCopy)

{

if(Open-＞mode＆MODE_DUMP)//触发数据转储事件

NdisSetEvent(＆Open-＞DumpEvent);

else

{

if(Open-＞ReadEvent!=NULL)

{//触发数据读取事件

KeSetEvent(Open-＞ReadEvent,0,FALSE);

}

}

}

break;

}

else

{//NdisTransferData没立即返回，被挂起

ShouldReleaseBufferLock=FALSE;

}

在这种情况下，还得调用NdisTransferData库函数发送一个请求，把从底层NIC接收的数据复制到一个协议驱动提供的数据包结构中，其原型如下：

VOID NdisTransferData(

OUT PNDIS_STATUS Status,

IN NDIS_HANDLE NdisBindingHandle,

IN NDIS_HANDLE MacReceiveContext,

IN UINT ByteOffset,

IN UINT BytesToTransfer,

IN OUT PNDIS_PACKET Packet,

OUT PUINT BytesTransferred

);

上述函数中，参数Status指向调用者提供的变量，返回函数的执行状态；参数NdisBindingHandle描述NdisOpenAdapter库函数返回的句柄，标识调用者下一层驱动程序所绑定的目标NIC或者虚拟适配器；参数MacReceiveContext描述底层驱动的句柄，其作为调用者ProtocolReceive(此处为NPF_tap)函数的输入参数，协议驱动必须认为该句柄是不透明的；参数ByteOffset描述从接收网络数据包开始的偏移，将从这里开始数据传输；参数BytesToTransfer描述传输字节的数量，该值可能为0；参数Packet指针指向数据包的描述符，由调用者提供，底层NIC驱动程序将会复制数据到其中；参数BytesTransferred指向调用者提供的变量，其返回实际传输的字节数，如果NdisTransferData函数的参数Status返回NDIS_STATUS_PENDING状态，则该值无效。

如果NdisTransferData函数返回NDIS_STATUS_PENDING状态，NDIS库将调用ProtocolTransferDataComplete函数（WinPcap的为NPF_TransferDataComplete函数）来完成后续处理。下面是NPF_TransferDataComplete函数的具体实现：

VOID NPF_TransferDataComplete(

IN NDIS_HANDLE ProtocolBindingContext,

IN PNDIS_PACKET pPacket,IN NDIS_STATUS Status,

IN UINT BytesTransfered)

{

POPEN_INSTANCE Open;

ULONG Cpu;

CpuPrivateData*LocalData;

struct PacketHeader*Header;

ULONG increment;

/TransferData完成/

Open=(POPEN_INSTANCE)ProtocolBindingContext;

Cpu=RESERVED(pPacket)-＞Cpu;

LocalData=＆Open-＞CpuData[Cpu];

/释放内存映射/

IoFreeMdl(LocalData-＞TransferMdl1);

if(LocalData-＞TransferMdl2!=NULL)

IoFreeMdl(LocalData-＞TransferMdl2);

NdisReinitializePacket(pPacket);

//把packet放置到空闲队列中

NdisFreePacket(pPacket);

/该数据包被正确复制到内核缓冲区中，添加数据包的头信息，设置序号与时间戳/

LocalData-＞Accepted++;

Header=(struct PacketHeader*)(LocalData-＞Buffer+LocalData-＞P);

GET_TIME(＆Header-＞header.bh_tstamp,＆G_Start_Time);

Header-＞SN=InterlockedIncrement(＆Open-＞WriterSN)-1;

/更新LocalData-＞P的位置/

LocalData-＞P=LocalData-＞NewP;

/更新内核缓冲区空闲内存的数量LocalData-＞Free/

//修改内核缓冲区的空闲内存的数量，increment为缓冲区增加的空闲数据量

increment=Header-＞header.bh_caplen+sizeof(struct PacketHeader);

if(Open-＞Size-LocalData-＞P＜sizeof(struct PacketHeader))

{

increment+=Open-＞Size-LocalData-＞P;

LocalData-＞P=0;

}

InterlockedExchangeAdd(＆LocalData-＞Free,(ULONG)(-(LONG)increment));

/如果缓冲区数据大于最小复制数据的要求，触发数据转储或读取事件/

if(Open-＞Size-LocalData-＞Free＞=Open-＞MinToCopy)

{

if(Open-＞mode＆MODE_DUMP)

NdisSetEvent(＆Open-＞DumpEvent);

else

{

if(Open-＞ReadEvent!=NULL)

{

KeSetEvent(Open-＞ReadEvent,0,FALSE);

}

}

}

LocalData-＞TransferMdl1=NULL;

LocalData-＞TransferMdl2=NULL;

//释放内核缓冲区的自旋锁

NdisDprReleaseSpinLock(＆LocalData-＞BufferLock);

return;

}
