9.1.5　BPF虚拟机

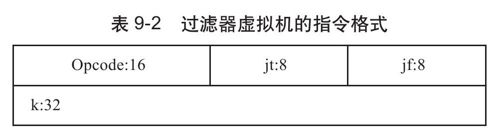

BPF数据包过滤的实现采用了虚拟机技术。BPF虚拟机（BPF Pseudo-Machine）由一个累加器、一个索引寄存器、一块内存区与一个隐含的指令计数器组成。虚拟机采用固定长度的指令，指令格式定义如表9-2所示。

在表9-2所示中，Opcode为16位的操作码，用来指示指令类型和寻址模式；jt(真跳转)和jf(假跳转)用于条件跳转指令，代表对应过滤成功或失败情况下的指令跳转偏移；字段k为通用字段，用于各种情况。

虚拟机所采用的指令有以下六种类型：

（1）加载指令（LOAD INSTRUCTION）

此指令用于把一个值复制到累加器或索引寄存器上。源操作数的类型可以为一个立即数（BPF IMM）、数据包中一个固定位置的数据（BPF ABS）、数据包中一个可变位置的数据（BPF IND）、数据包的长度（BPF LEN），或者是在内存区的值（BPF MEM）。例如，下面的指令：

BPF_LD|BP_W|BPF_IND

它表示的是间接寻址（BPF_IND），意思是把寄存器中的值与k字段的值相加，得到数据包从起始端开始的偏移，并从那个位置开始取出一个4字节长度的数据，保存到累加器中。

再例如，下面的指令：

BPF_LDX|BPF_W|BPF_IMM

就是把k字段的值放到索引寄存器中。

（2）存储指令（STORE INSTRUCTION）

此指令用于把累加器或索引寄存器中的值保存到内存中。例如，下面的指令：

BPF_ST

表示把累加器中的值保存到以k字段的值为偏移量的内存中。

（3）算术运算指令（ALU INSTRUCTION）

此指令表示在累加器上执行算术或逻辑运算，它会把索引寄存器或一个常量作为一个操作数。

此指令包括BPF_ADD、BPF_SUB、BPF_MUL、BPF_DIV、BPF_AND等指令，分别表示加、减、乘、除、逻辑与等操作。如指令：

BPF_ALU|BPF_ADD|BPF_K

表示把累加器中的值与k字段的值相加后保存到累加器中。

BPF_ALU|BPF_LSH|BPF_X

表示把累加器中的值向左移至寄存器中值的位数。

（4）分支跳转指令（BRANCH INSTRUCTION）

此指令用于调整控制流程，其把累加器中的值与一个常数（BPF_K）或寄存器（BPF_X）中的值进行比较，如果结果为真，则执行为真的分支，否则执行为假的分支。例如指令：

BPF_JMP|BPF_JGT|BPF_K

表示如果累加器中的值大于（BPF_JGT）k字段中的值，则跳转到该指令下面第jt字段值条数的语句处，否则跳转到该指令下面第jf字段值条数的语句处。而指令BPF_JMP|BPF_JA则是无条件跳转语句，跳转到下面第k字段值条数的语句处。

（5）返回指令（RETURN INSTRUCTION）

此指令表示终止过滤器程序，并指明需接收数据包的多少字节。如果返回值是零，则表示忽略该数据包。例如，下面的指令：

BPF_RET|BPF_A

表示接收累加器中值的字节数。

BPF_RET|BPF_K

表示接收k字段值的字节数。

（6）杂类指令（MISCELLANEOUS INSTRUCTION）

此指令包括不能归到上面类别中的所有指令。例如，下面的指令：

BPF_MISC|BPF_TAX

表示把累加器中的值传到寄存器中。

BPF_MISC|BPF_TXA

表示把寄存器中的值传到累加器中。

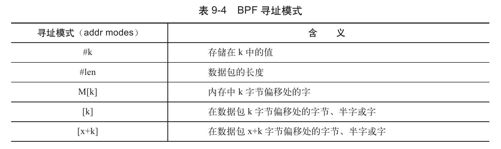

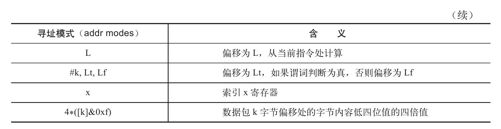

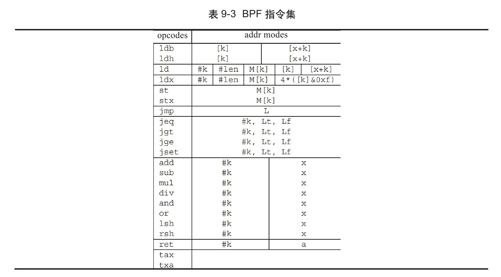

表9-3所示为所有的BPF指令集。表中采用“汇编语法”的方式，来说明BPF过滤器与调试输出。实际的编码是通过C语言的宏来定义的（例如wpcap\libpcap\pcap\bpf.h文件中的#define BPF_ALU 0x04定义），表9-3中的"addr modes"列给出了在"opcodes"列中每个指令所允许使用的寻址模式。各寻址模式的含义如表9-4所示。

加载指令只是简单地把指定值复制给累加器（ld、ldh、ldb指令）或索引寄存器（ldx指令）。索引寄存器不能使用数据包寻址模式，相反，一个数据包值必须被加载到累加器上，并通过tax指令转移到索引寄存器中，但该操作并不常见。使用索引寄存器的主要目的是解析变长IP头，IP头能通过4*([k]＆0xf)寻址模式被直接加载。除了数据包的数据能够作为无符号字符（1字节，ldb）或无符号半字（2字节，ldh）被加载进累加器外，其他所有值都是32位长的字。同样的，内存存储是作为32位字的数组被寻址的。所有的指令字段都是用主机字节顺序表示的，并且加载指令把数据包数据从网络字节顺序转换到了主机字节顺序。所有被引用的数据如果超出了数据包的结尾，都将导致终止该过滤操作，过滤器返回0值（也就是该数据包将被丢弃）。

ALU操作（add、sub等指令）使用累加器与操作数执行指定的操作，并把结果存储回累加器，如果出现除零操作，将终止过滤。

跳转指令会将累加器中的值与一个常数（其中，jset执行一个“位与”操作——对条件位的检测有用）进行比较。如果结果为真（或非0），真分支将被执行，否则假分支被执行。任何比较，都能够通过把减法的结果与0比较来实现，但这并不常见。注意，并不存在jlt、jle或jne等操作符，因为这些都能通过上述指令利用反转分支来构建。同样，因为跳转偏移被编码为8位，那么最大跳转长度就为256个指令，但跳转更长的情况也有可能出现，因此专门提供一个总是使用32位偏移操作数的跳转操作（jmp操作符）。

返回指令会终止程序并指明需要接收数据包的字节数。如果为0，该数据包将被整个丢弃。实际接收的字节数为数据包长度与过滤器所指明长度的最小值。
