7.2.2　模型分析

第5章曾介绍过基于Base64算法的消息交互模型，如图7-1所示。

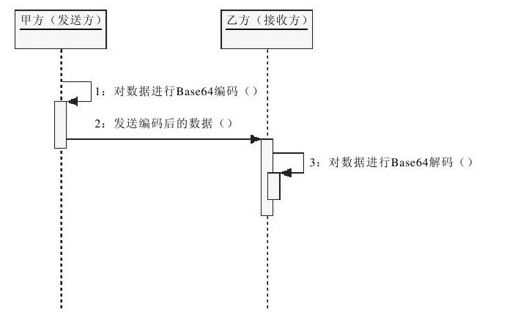

图　7-1　基于Base64算法的消息交互模型

对于对称加密算法，其消息模型并没有太大的差别。基于DES算法的消息传递模型如图7-2所示。

两幅时序图的主要差别在于密钥的使用。基于Base64算法的消息传递模型中没有密钥的概念。那是因为Base64字符映射表本身已经公开，而Base64字符映射表本身起到了密钥的作用。消息传递双方通讯前不需要商榷该密钥，也就省去了构建密钥、公布密钥的步骤。

甲乙双方作为消息传递双方（甲方作为发送方，乙方作为接收方），我们假定甲乙双方在消息传递前已商定加密算法，欲完成一次消息传递需经过如下步骤：

1）由消息传递双方约定密钥，这里由甲方构建密钥。

2）由密钥构建者公布密钥，这里由甲方将密钥公布给乙方。

3）由消息发送方使用密钥对数据加密，这里由甲方对数据加密。

4）由消息发送方将加密数据发送给消息接收者，这里由甲方将加密数据发送给乙方。

5）由消息接收方使用密钥对加密数据解密，这里由乙方完成数据解密。

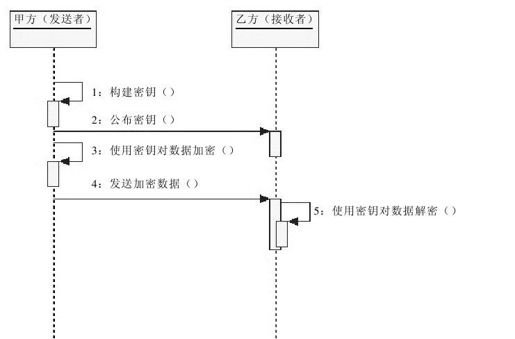

图　7-2　基于DES算法的消息传递模型

对称加密算法的优点就是简单易行，通俗易懂。对于上述单向消息传递而言，如果乙方想要回复甲方消息，并不需要重复步骤1、2，仅仅须由乙方执行步骤3、4，由甲方执行步骤5即可。

基于DES算法构建的消息传递模型大都按照上述模型构建，同时包括其他对称加密算法，如DESede、AES和IDEA等。当然，并不是所有基于对称加密算法的消息传递模型都按此步骤构建，PBE算法就是一个例外。我们将在后续内容中单独详述基于PBE算法的消息传递模型。
