12.3　实例：Web Service应用开发安全

相信大多数读者对于开发Web Service系统并不陌生。通过Web Service我们可以获得天气预报、火车时刻表、股票行情、电视节目预告等相应数据。公司之间的合作也常常通过Web Service系统完成数据同步等。

如何保护这样一个基于明文协议（WSDL、SOAP协议等）的系统是每一个架构师不容忽视的安全问题。

如果对传输的对象加密，或者对传输数据做加密处理，虽然可以保证在接口开放的前提下保护敏感数据，但却加大了安全开发的工作量，同时也将带来许多新问题：密钥的管理、数据交互双方算法的商榷、敏感数据范围的定义等。

使用数字证书构建SSL/TLS协议，最终构建HTTPS服务是保护Web Service系统的最佳方案。

开源组织Apache为我们提供了非常丰富的Web Service框架（http：//ws.apache.org/），其中尤以Axis和CXF最为常用。Axis框架包含两个分支：Axis（http：//ws.apache.org/axis/）和Axis2（http：//ws.apache.org/axis2/）。CXF框架（http：//cxf.apache.org/）由Celtix（http：//celtix.ow2.org/）和XFire（http：//xfire.codehaus.org/）发展而来，准确地说，CXF=Celtix+XFire。Spring也提供了自己的Web Service产品—Spring Web Service。

本文以开源Web Service架构Axis 1.4为例，介绍如何构建单向认证服务和双向认证服务，确保Web Service开发安全。

12.3.1　Web Service应用基本实现

我们在Eclipse中构建一个动态Web项目，用于构建简单的Web Service应用。

1.准备工作

根据Axis官方文档说明，我们将用到以下jar包：

❑axis.jar：Axis核心包。

❑activation.jar和mail.jar：用于电子邮件操作。

❑jaxrpc.jar：用于基于XML的远程过程调用。

❑commons-discovery.jar：用最佳的算法查找某个接口的所有已知的实现。

❑commons-logging.jar：用于日志控制。

❑wsdl4j.jar：生成/解析WSDL协议。

请读者朋友在Axis官方网站下载完整Axis发行包，上述jar包均可以在该发行包中找到。

接下来，我们需要配置web.xml文件，完整内容如代码清单12-29所示。

代码清单12-29　web.xml文件

＜?xml version="1.0"encoding="UTF-8"?＞

＜web-app

xmlns：xsi="http：//www.w3.org/2001/XMLSchema-instance"

xmlns="http：//java.sun.com/xml/ns/javaee"

xmlns：web="http：//java.sun.com/xml/ns/javaee/web-app_2_5.xsd"

xsi：schemaLocation="http：//java.sun.com/xml/ns/javaee

http：//java.sun.com/xml/ns/javaee/web-app_2_5.xsd"

id="WebApp_ID"

version="2.5"＞

＜display-name＞Apache-Axis＜/display-name＞

＜servlet＞

＜display-name＞Apache-Axis Servlet＜/display-name＞

＜servlet-name＞axis＜/servlet-name＞

＜servlet-class＞org.apache.axis.transport.http.AxisServlet＜/servlet-class＞

＜load-on-startup＞0＜/load-on-startup＞

＜/servlet＞

＜servlet-mapping＞

＜servlet-name＞axis＜/servlet-name＞

＜url-pattern＞/services/*＜/url-pattern＞

＜/servlet-mapping＞

＜/web-app＞

org. apache.axis.transport.http.AxisServlet类是我们唯一需要配置的Servlet。这里我们将请求路径位于“/services/”下的任何请求都交给AxisServlet类处理。

org. apache.axis.Version类提供了一个用于获得Axis版本信息的静态方法getVersion（）。我们可以将该方法暴露在Web Service中，构建一个简单的Web Service。当我们访问地址http：//localhost：8080/axis/services/Version?wsdl时，将得到相应的WSDL（Web Service Definition Language, Web Service描述语言）协议。

Axis Web Service相关配置位于WEB-INF目录下的server-config.wsdd文件中。文件详情如代码清单12-30所示。

代码清单12-30　server-config.wsdd文件

＜?xml version="1.0"encoding="UTF-8"?＞

＜deployment

xmlns="http：//xml.apache.org/axis/wsdd/"

xmlns：java="http：//xml.apache.org/axis/wsdd/providers/java"＞

＜transport

name="http"＞

＜requestFlow＞

＜handler

type="java：org.apache.axis.handlers.http.URLMapper"/＞

＜/requestFlow＞

＜/transport＞

＜transport

name="local"＞

＜responseFlow＞

＜handler

type="java：org.apache.axis.transport.local.LocalResponder"/＞

＜/responseFlow＞

＜/transport＞

＜service

name="Version"

provider="java：RPC"＞

＜parameter

name="allowedMethods"

value="getVersion"/＞

＜parameter

name="className"

value="org.apache.axis.Version"/＞

＜/service＞

＜/deployment＞

注意上述配置中的“service”节点，这里我们将暴露一个名为“Version”的服务。该服务指向org.apache.axis.Version类，仅允许使用getVersion（）方法完成相应操作。

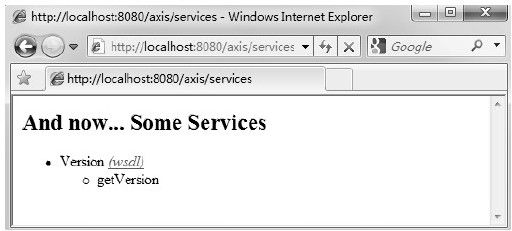

现在，我们启动Tomcat并访问地址http：//localhost：8080/axis/services，将得到Web Service列表，如图12-18所示。

figure_0435_0158

图　12-18　Web Service列表1

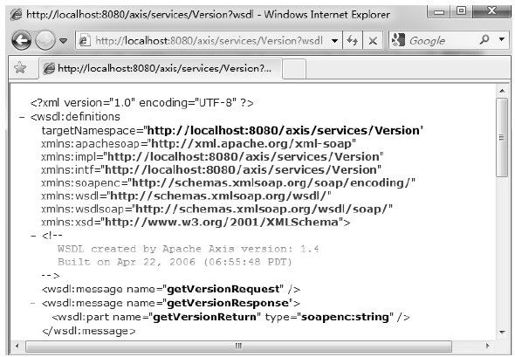

继续点击上述页面链接（wsdl）获得Version对应WSDL协议，如图12-19所示。

通过上述页面的描述，我们已经很清楚：可以通过调用getVersion（）方法获得String类型的返回值。

figure_0436_0159

图　12-19　WSDL协议1

2.验证服务

现在，我们构建相应的SOAP（Simple Object Access Protocol，简单对象访问协议）响应测试用例，验证上述服务。

Axis框架提供的Web Service客户端访问需要先构建Service实现类，并通过该类的createCall（）方法创建调用对象Call类实例化对象。完整代码如代码清单12-31所示。

代码清单12-31　构建调用对象

//创建调用对象

Service service=new Service（）；

Call call=（Call）service.createCall（）；

接下来，我们需要对Call类实例化对象call做相应设置：配置远程调用的方法（通过调用setOperationName（）方法）和设置访问URL（通过调用setTargetEndpointAddress（）方法）。完整代码如代码清单12-32所示。

代码清单12-32　配置远程调用对象

//调用远程方法

call.setOperationName（new QName（namespaceUri，"getVersion"））；

//设置URL

call.setTargetEndpointAddress（new URL（wsdlUrl））；

最后，我们需要通过invoke（）方法完成调用，并获得返回值。完整代码如代码清单12-33所示。

代码清单12-33　执行远程调用

//执行远程调用，同时获得返回值

String version=（String）call.invoke（new Object[]{}）；

有关Axis框架的相关实现，请读者查阅相关API文档。测试用例完整代码如代码清单12-34所示。

代码清单12-34　SOAP响应测试用例

import static org.junit.Assert.*；

import java.net.URL；

import javax.xml.namespace.QName；

import org.apache.axis.client.Call；

import org.apache.axis.client.Service；

import org.junit.Before；

import org.junit.Test；

/**

*WebService测试

*@author梁栋

*@version 1.0

*@since 1.0

*/

public class WebServiceTest{

//Namespace URL

private String namespaceUri="http：//localhost：8080/axis/services/Version"；

//WSDL URL

private String wsdlUrl="http：//localhost：8080/axis/services/Version?wsdl"；

/**

*测试

*@throws Exception

*/

@Test

public final void test（）throws Exception{

//创建调用对象

Service service=new Service（）；

Call call=（Call）service.createCall（）；

//调用远程方法

call.setOperationName（new QName（namespaceUri，"getVersion"））；

//设置URL

call.setTargetEndpointAddress（new URL（wsdlUrl））；

//执行远程调用，同时获得返回值

String version=（String）call.invoke（new Object[]{}）；

//打印信息

System.err.println（version）；

//验证

assertNotNull（version）；

}

}

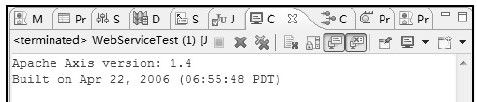

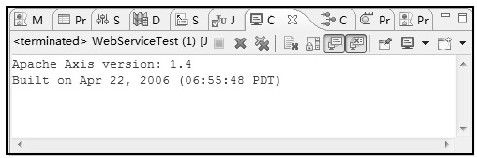

如果调用验证通过，我们将在控制台得到Axis的版本信息，如图12-20所示。

figure_0438_0160

figure_0438_0161

图　12-20　Axis版本信息

3.网络监测

在这里，作者为方便通过Wireshark监测网络传输信息，将Tomcat应用部署在虚拟机（IP为192.168.184.131），并通过IP直接访问。

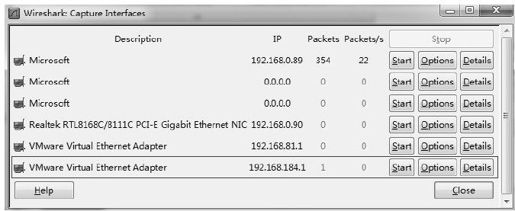

首先，我们需要找到要绑定的网卡，并单击“Start”按钮进行绑定监听。作者使用的虚拟机网卡IP为192.168.184.1，请读者根据实际情况绑定对应网卡。网卡绑定如图12-21所示。

figure_0438_0162

图　12-21　网卡绑定

完成网卡绑定后，在过滤器地址栏中输入过滤信息，如代码清单12-35所示。

代码清单12-35　过滤拦截1

（ip.src==192.168.184.131＆＆ip.dst==192.168.184.1）||（ip.dst==192.168.184.131

＆＆ip.src==192.168.184.1）＆＆http

其中

（ip. src==192.168.184.131＆＆ip.dst==192.168.184.1）指限定由本机请求虚拟机

（ip. dst==192.168.184.131＆＆ip.src==192.168.184.1）指限定由虚拟机回复本机

http 指定HTTP协议

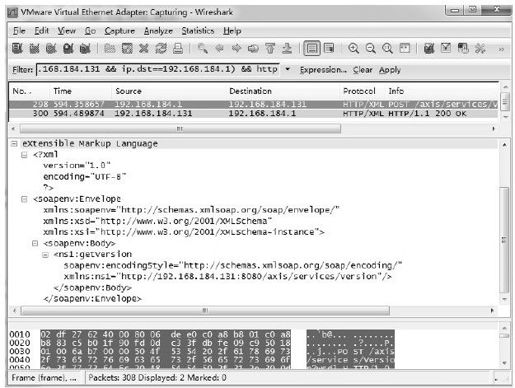

重新执行SOAP请求，我们将在Wireshark中获得详细的SOAP请求和回应信息，如图12-22所示。

右键点击图12-22中任意一条数据包（No.298或No.300），在弹出的菜单中选择“Follow TCP Stream”菜单项。

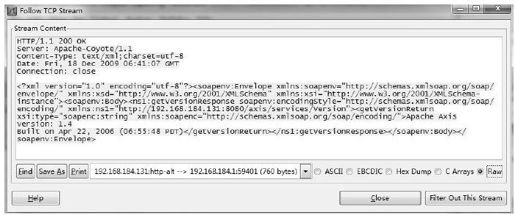

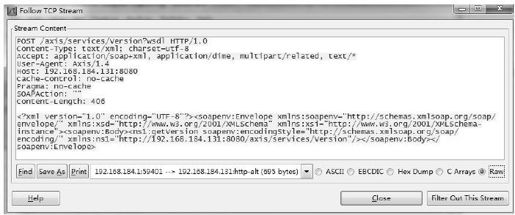

在弹出的窗口（Follow TCP Stream）中单击下拉列表框，选择请求和回复信息，分别得到SOAP请求和SOAP回复内容，如图12-23和图12-24所示。

figure_0439_0163

图　12-22　SOAP请求和回应信息

figure_0439_0164

图　12-23　SOAP请求

figure_0439_0165

图　12-24　SOAP回复

如果我们仅仅将列车时刻表、天气预报和电视节目预报等公开服务通过Web Service系统暴露服务，将无须考虑任何安全问题。但如果我们需要通过Web Service系统与合作伙伴交互商业数据，这将是一件可怕的事情。
