12.3.2　安全升级1—单向认证服务

为构建单向认证服务，我们需要构建相应的数字证书，配置Tomcat服务器，并修改测试用例。最后，我们将通过Wireshark监测网络中真正传输的SOAP内容是否加密成功。

1.构建证书

为构建单向认证服务，我们需要构建相应的数字证书。请读者参考第10章，完成OpenSSL相关配置并构建CA根证书目录。

❑初始化设置

在命令行下，将当前路径切换至CA根证书目录执行命令完成初始化设置。完整命令如代码清单12-36所示。

代码清单12-36初始化设置

echo off

echo构建目录

mkdir certs

mkdir crl

mkdir newcerts

mkdir private

echo构建文件

echo 0＞index.txt

echo 01＞serial

echo构建随机数private/.rand

openssl rand-out private/.rand 1000

❑构建CA根证书

接下来，我们需要构建CA根证书。完整命令如代码清单12-37所示。

代码清单12-37　构建CA根证书

echo构建根证书私钥private/ca.key.pem

openssl genrsa-aes256-out private/ca.key.pem 2048

echo生成根证书请求private/ca.csr

openssl req-new-key private/ca.key.pem-out private/ca.csr-subj

"/C=CN/ST=BJ/L=BJ/O=zlex/OU=zlex/CN=Zlex CA"

echo签发根证书private/ca.cer

openssl x509-req-days 10000-sha1-extensions v3_ca-signkey

private/ca.key.pem-in private/ca.csr-out certs/ca.cer

echo根证书转换private/ca.p12

openssl pkcs12-export-clcerts-in certs/ca.cer-inkey private/ca.key.pem-out

certs/ca.p12

上述命令执行过程中需要输入相应密码，此处一律输入密码“123456”。

❑导入证书

为方便演示，需将自签名CA个人信息交换文件ca.p12导入IE浏览器。点击IE浏览器“工具”菜单，在弹出菜单中点击“Internet选项”。在弹出的“Internet选项”对话框中选择“内容”选项卡，在证书栏中点击“证书”按钮。在弹出的“证书”对话框中选择“受信任的根证书颁发机构”选项卡，点击“导入”按钮导入CA个人信息交换文件ca.p12，在弹出的对话框中输入CA根证书密码（这里为“123456”），并确认导入该证书。

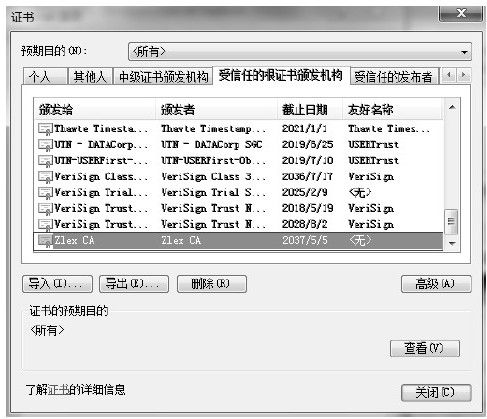

最终，我们将在“受信任的根证书颁发机构”选项卡中找到我们导入的自签名CA根证书，如图12-25所示。

figure_0441_0166

图　12-25　导入的自签名CA根证书

❑构建服务器证书

接下来，我们需要构建服务器证书。这里，作者将应用部署在虚拟机（IP：192.168.184.131）上，故使用IP作为用户名称构建数字证书，读者可根据实际情况指定相应的IP地址或域名构建服务器证书。完整命令如代码清单12-38所示。

代码清单12-38　构建服务器证书

echo构建服务器证书私钥private/server.key.pem

openssl genrsa-aes256-out private/server.key.pem 2048

echo生成服务器证书请求private/server.csr

openssl req-new-key private/server.key.pem-out private/server.csr-subj

"/C=CN/ST=BJ/L=BJ/O=zlex/OU=zlex/CN=192.168.184.131"

echo签发服务器证书private/server.cer

openssl x509-req-days 3650-sha1-extensions v3_req-CA certs/ca.cer-CAkey

private/ca.key.pem-CAserial ca.srl-CAcreateserial-in private/server.csr-out

certs/server.cer

echo服务器证书转换private/server.p12

openssl pkcs12-export-clcerts-in certs/server.cer-inkey private/server.key.pem

-out certs/server.p12

上述命令执行过程中需要输入相应密码，此处为方便演示，一律输入密码“123456”。

❑导出服务器证书私钥

为了能通过Wireshark监测网络中加密的数据，我们需要将服务器密钥以明文形式导出。完整命令如代码清单12-39所示。

代码清单12-39　导出服务器证书私钥

echo导出服务器证书私钥（明文）private/serkey.pem

openssl pkcs12-in certs/server.p12-out private/serkey.pem-nodes-nocerts

其中

pkcs12 PKCS#12 编码格式证书命令

-in 表示输入文件，这里为certs/server.p12

-out 表示输出文件，这里为private/serkey.pem

-nodes 不加密（No DES）

-nocerts 不导出证书

执行上述命令时，请输入密码“123456”，执行结果如图12-26所示。

figure_0442_0167

图　12-26　导出服务器密钥

接下来，我们将使用ca.p12和server.p12个人信息交换文件构建单向认证服务。

2.配置Tomcat

配置单向认证服务，需将上述操作获得的个人信息交换文件（ca.p12和server.p12文件）复制到Tomcat的conf目录下作为密钥库文件，并配置server.xml文件。server.xml文件详细配置如代码清单12-40所示。

代码清单12-40　server.xml配置—单向认证

＜Connector

clientAuth="false"

SSLEnabled="true"

maxThreads="150"

port="443"

protocol="HTTP/1.1"

scheme="https"

secure="true"

sslProtocol="TLS"

keystoreFile="conf/server.p12"

keystorePass="123456"

keystoreType="PKCS12"

truststoreFile="conf/ca.p12"

truststorePass="123456"

truststoreType="PKCS12"/＞

注意，参数clientAuth值为“false”，即不需要客户端认证—单向认证。这里我们将端口改为443（port="443"），直接通过HTTPS访问。

同时，将密钥库文件指向server.p12文件（keystoreFile="conf/server.p12"），并指定密码为“123456”（keystorePass="123456"），同时标明密钥库文件类型为PKCS#12（keystoreType="PKCS12"）。

此外，我们需要配置信任库相关属性。将信任库文件指向ca.p12文件（truststoreFile="conf/ca.p12"），并指定密码为“123456”（truststorePass="123456"），同时标明信任库文件类型为PKCS#12（truststoreType="PKCS12"）。

为方便访问HTTPS服务，这里将端口指向HTTPS服务默认端口443，即将端口参数port值置为“443”。

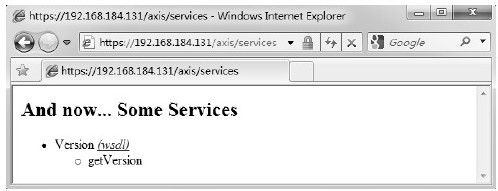

重新启动Tomcat，我们通过IP直接访问地址https：//192.168.184.131/axis/services，查看服务列表，如图12-27所示。

figure_0443_0168

图　12-27　Web Service列表2

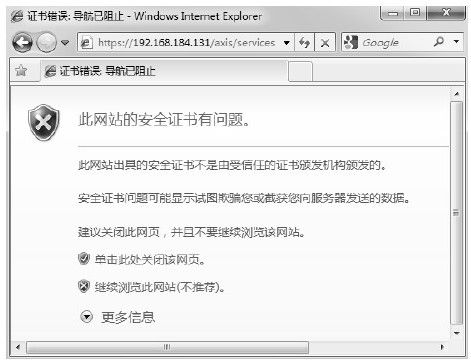

如果未能导入CA根证书，将提示“证书错误”，如图12-28所示。

figure_0443_0169

图　12-28　证书错误

此时，请导入CA个人信息交换文件ca.p12，并重新打开IE浏览器访问该地址。

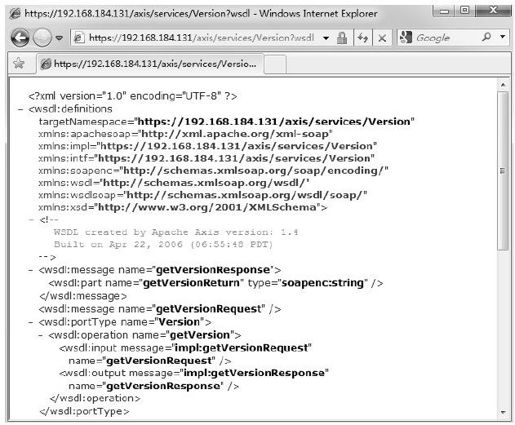

接下来，我们直接通过IE浏览器访问地址https：//192.168.184.131/axis/services/Version?wsdl，获得WSDL协议，如图12-29所示。

figure_0444_0170

图　12-29　WSDL协议2

此时，WSDL协议已经被加密。仔细对比图12-19和图12-29，我们会发现，原有指向Version服务的协议已经发生变化—由HTTP协议变为HTTPS协议。稍后我们将使用Wireshark监测网络数据的加密情况。

3.验证服务

针对Axis架构，我们需要在进行SOAP交互之前初始化证书配置。在原有测试用例代码的基础上通过JUnit前置动作（注解@Before标注的方法，此处为init（）方法）初始化信任库配置，即调用System类的setProperty（）方法配置信任库的相关内容。

信任库的相关属性详细描述如下所示：

❑javax.net.ssl.trustStore：指向信任库文件路径。

❑javax.net.ssl.trustStoreType：信任库文件类型。

❑javax.net.ssl.trustStorePassword：信任库密码。

对于密钥库相关配置也可按照上述方式如法炮制，我们将在后面介绍双向认证服务时详述。

此时，我们需要将服务器个人信息交换文件server.p12放置在D盘根目录下。初始化证书配置方法实现如代码清单12-41所示。

代码清单12-41　初始化证书配置—单向认证

//初始化证书配置

@Before

public final void init（）{

//配置信任库

System.setProperty（"javax.net.ssl.trustStore"，"D：\server.p12"）；

System.setProperty（"javax.net.ssl.trustStoreType"，"PKCS12"）；

System.setProperty（"javax.net.ssl.trustStorePassword"，"123456"）；

}

此处我们仅需要配置信任库，即将“javax.net.ssl.trustStore”属性指向文件client.p12，并指定信任库文件类型，即将“javax.net.ssl.trustStoreType”属性值设置为“PKCS12”。同时，指定信任库密码，即将“javax.net.ssl.trustStorePassword”属性值设置为“123456”。

这里仅仅针对Axis框架做上述配置，对于其他Web Service框架（如Axis2和CXF框架），请读者根据相关文档进行Web Service客户端配置。

接下来，我们需要修改原有请求地址，由HTTP协议改为HTTPS协议，如代码清单12-42所示。

代码清单12-42　SOAP响应测试用例—HTTPS协议访问路径配置

//Namespace URL

private String namespaceUri="https：//192.168.184.131/axis/services/Version"；

//WSDL URL

private String wsdlUrl="https：//192.168.184.131/axis/services/Version?wsdl"；

完成上述调整后，我们就可以验证单向认证服务了。完整测试用例如代码清单12-43所示。

代码清单12-43　SOAP响应测试用例—单向认证

import static org.junit.Assert.*；

import java.net.URL；

import javax.xml.namespace.QName；

import org.apache.axis.client.Call；

import org.apache.axis.client.Service；

import org.junit.Before；

import org.junit.Test；

/**

*WebService测试

*@author梁栋

*@version 1.0

*@since 1.0

*/

public class WebServiceTest{

//Namespace URL

private String namespaceUri="https：//192.168.184.131/axis/services/Version"；

//WSDL URL

private String wsdlUrl="https：//192.168.184.131/axis/services/Version?wsdl"；

//初始化证书配置

@Before

public final void init（）{

//配置信任库

System.setProperty（"javax.net.ssl.trustStore"，

"D：\server.p12"）；

System.setProperty（"javax.net.ssl.trustStoreType"，"PKCS12"）；

System.setProperty（"javax.net.ssl.trustStorePassword"，"123456"）；

}

/**

*测试

*@throws Exception

*/

@Test

public final void test（）throws Exception{

//创建调用对象

Service service=new Service（）；

Call call=（Call）service.createCall（）；

//调用远程方法

call.setOperationName（new QName（namespaceUri，"getVersion"））；

//设置URL

call.setTargetEndpointAddress（new URL（wsdlUrl））；

//执行远程调用，同时获得返回值

String version=（String）call.invoke（new Object[]{}）；

//打印信息

System.err.println（version）；

//验证

assertNotNull（version）；

}

}

执行上述测试用例时，init（）方法将在执行test（）方法之前被调用，完成初始化设置。

此时，我们可以通过加密方式进行SOAP请求和回复操作。稍后我们将通过Wireshark监测并解析加密SOAP数据。

4.网络监测

打开Wireshark并绑定网卡（作者在这里绑定虚拟机网卡，IP为192.168.184.1）。在Wireshark过滤器地址栏中输入过滤信息，如代码清单12-44所示。

代码清单12-44　过滤拦截2

（ip.src==192.168.184.131＆＆ip.dst==192.168.184.1）||（ip.dst==192.168.184.131

＆＆ip.src==192.168.184.1）

其中

（ip. src==192.168.184.131＆＆ip.dst==192.168.184.1）指限定由本机请求虚拟机

（ip. dst==192.168.184.131＆＆ip.src==192.168.184.1）指限定由虚拟机回复本机

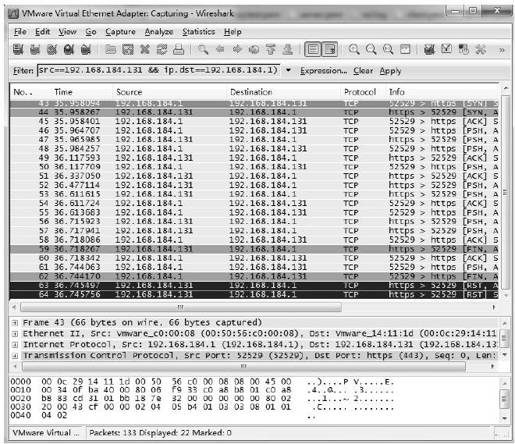

重新执行SOAP响应测试用例（单向认证），Wireshark监测结果如图12-30所示。

figure_0447_0171

图　12-30　Wireshark监测结果1

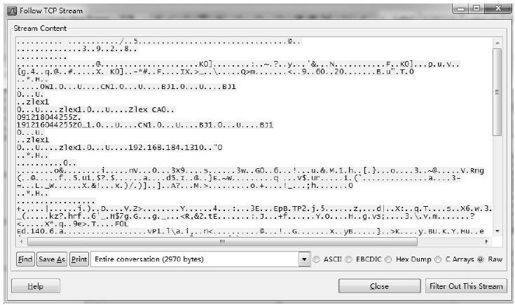

此时，我们无法在Wireshark中监测到真正的SSL/TLS交互内容。右键单击上图中任意一条数据包，在弹出的菜单中选择“Follow TCP Stream”菜单项。我们获得的将是完全无法识别的内容，如图12-31所示。

figure_0447_0172

图　12-31　SOAP加密交互内容

如果要在Wireshark中解析SSL/TLS交互内容，需要在Wireshark首选项（Preferences）中配置SSL协议。

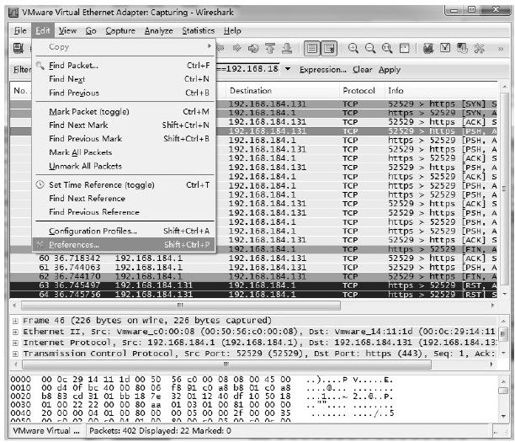

单击Wireshark菜单“Edit”菜单项，在弹出的菜单中单击“Preferences”菜单项，如图12-32所示。

figure_0448_0173

图　12-32　Wireshark首选项菜单

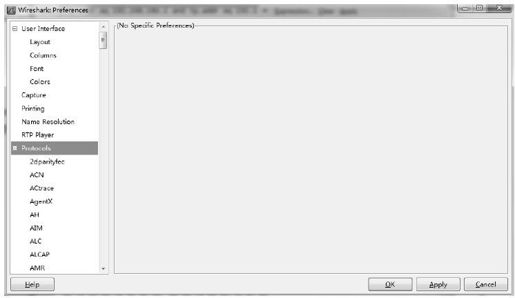

打开Wireshark首选项对话框后，展开“Protocols”项，如图12-33所示。

figure_0448_0174

图　12-33　Wireshark首选项对话框

在Protocols列表中选择“SSL”项，在右侧“RSA keys list”输入框中输入相关信息，输入格式如代码清单12-45所示。

代码清单12-45　RSA keys list输入格式

＜ip＞，＜port＞，＜protocol＞，＜keyfile＞

其中

＜ip＞服务器IP地址，此处为192.168.184.131

＜port＞监听端口，此处为443

＜protocol＞监听协议，此处为https

＜keyfile＞服务器证书私钥文件，此处为d：\serkey.pem

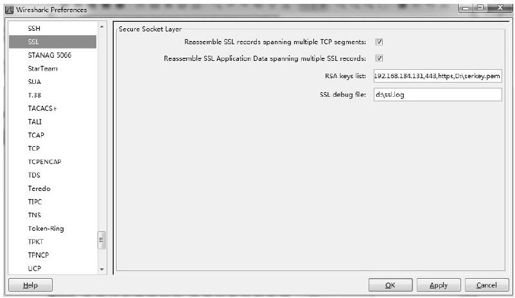

在“SSL debug file”输入框中输入debug日志文件。完整操作如图12-34所示。

figure_0449_0175

图　12-34　配置SSL协议

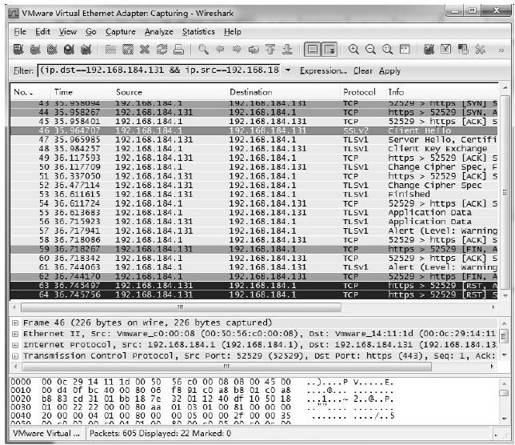

完成上述配置后，观察Wireshark监测结果，可以监测到SSLV2、TLSV1等协议数据包，如图12-35所示。

在Wireshark过滤器地址栏中输入过滤信息筛选SSL/TLS协议数据包，如代码清单12-46所示。

代码清单12-46　过滤拦截3

（ip.src==192.168.184.131＆＆ip.dst==192.168.184.1）||（ip.dst==192.168.184.131＆＆ip.src==192.168.184.1）＆＆ssl

其中

（ip. src==192.168.184.131＆＆ip.dst==192.168.184.1）指限定由本机请求虚拟机

（ip. dst==192.168.184.131＆＆ip.src==192.168.184.1）指限定由虚拟机回复本机

ssl 指定SSL/TLS协议

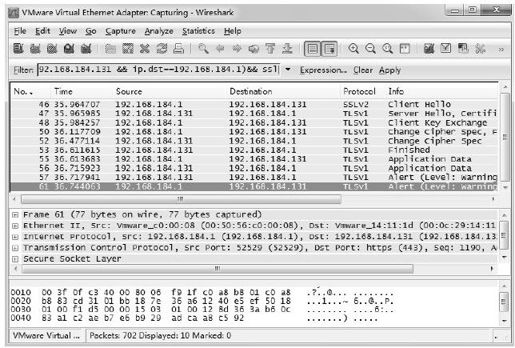

执行上述修改后，Wireshark监测结果如图12-36所示。

figure_0450_0176

图　12-35　Wireshark监测结果2

figure_0450_0177

图　12-36　Wireshark监测结果3

在图12-36中右键单击任意一条记录，在弹出的菜单中选择“Follow SSL Stream”菜单项。

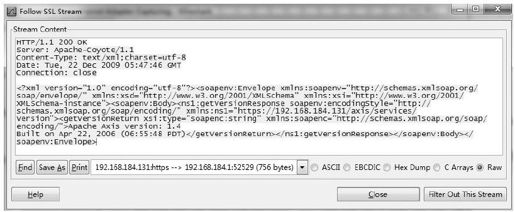

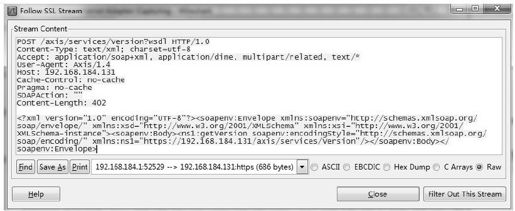

在弹出的窗口（Follow TCP Stream）中单击下拉列表框选择请求和回复信息，分别得到SOAP请求和SOAP回复内容，如图12-37和图12-38所示。

figure_0451_0178

图　12-37　SOAP请求解密内容

figure_0451_0179

图　12-38　SOAP回复解密内容

此时，我们通过Web Service系统与合作伙伴交互商业数据，而无须考虑数据泄露问题。数据交互双方并不需要对原有系统进行多处改动，并且无须对证书使用付费，自签名证书完全可以满足数据交互双方安全交互的需要。
