作为系列文章的第二十一篇，本篇将通过不一样的角度来介绍 Flutter Framework 的整体渲染原理，深入剖析 Flutter 中构成 Layer 后的绘制流程，让开发者对 Flutter 的渲染原理和实现逻辑有更清晰的认知。

文章汇总地址：

Flutter 完整实战实战系列文章专栏

Flutter 番外的世界系列文章专栏

一、Layer 相关的回顾

先回顾下，我们知道在 Flutter 中的控件会经历 Widget -> Element -> RenderObject -> Layer 这样的变化过程，而其中 Layer 的组成由 RenderObject 中的 isRepaintBoundary 标志位决定。

当调用 setState 时，RenderObject 就会往上的父节点去查找，根据 isRepaintBoundary是否为 true，会决定是否从这里开始往下去触发重绘，换个说法就是：确定要更新哪些区域。

比如 Navigator 跳转不同路由页面，每个页面内部就有一个 RepaintBoundary 控件，这个控件对应的 RenderRepaintBoundary 内的 isRepaintBoundary 标记位就是为 true ，从而路由页面之间形成了独立的 Layer 。

所以相关的 RenderObject 在一起组成了 Layer，而由 Layer 构成的 Layer Tree 最后会被提交到 Flutter Engine 绘制出画面。

那 Layer 是怎么工作的？它的本质又是什么？ Flutter Framework 中 Layer 是如何被提交到 Engine 中？

二、Flutter Framework 中的绘制

带着前面 Layer 的问题，我们先做个假设：如果抛开 Flutter Framework 中封装好的控件，我们应该如何绘制出一个画面？或者说如何创建一个 Layer ？

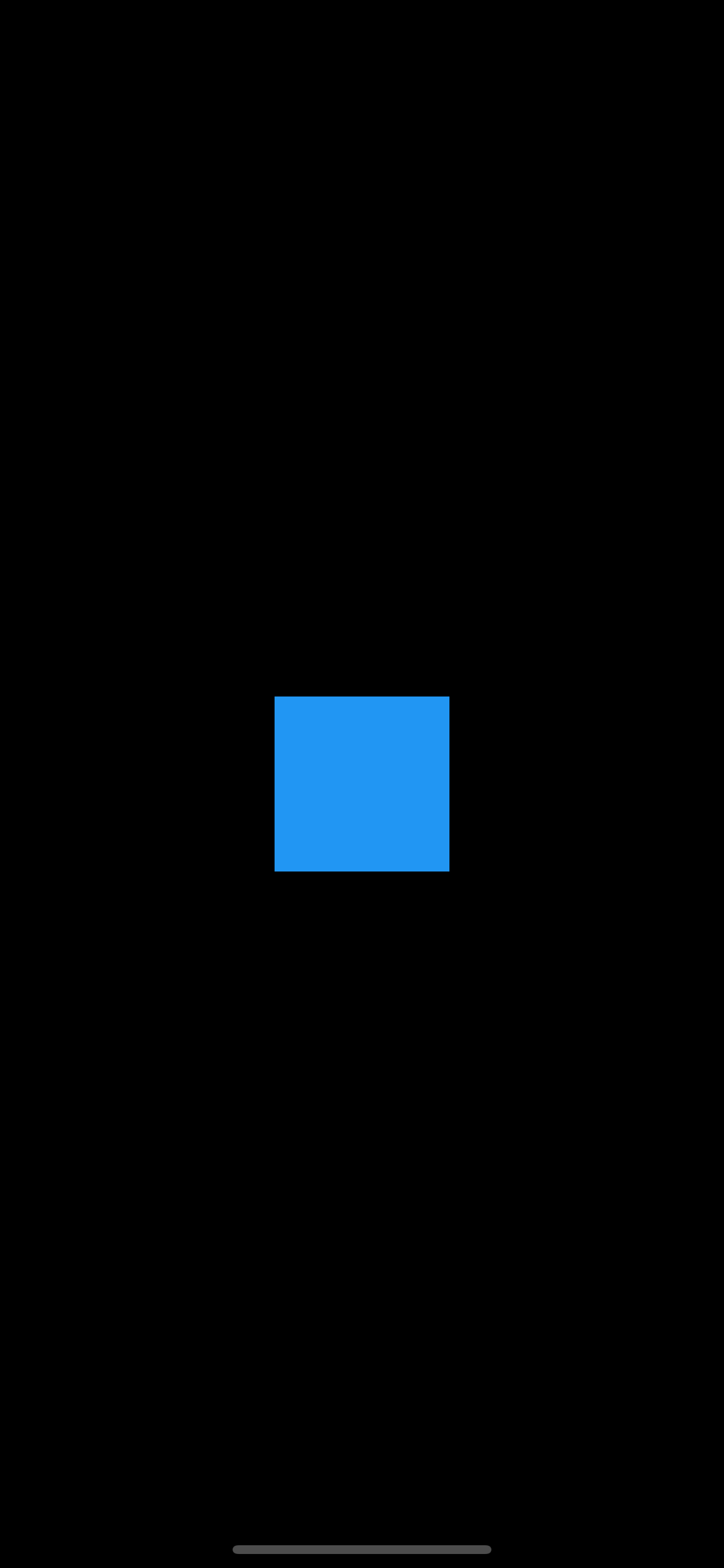

举个例子，如下代码所示，运行后可以看到一个居中显示的 100 x 100 的蓝色方块，并且代码里没有用到任何 Widget 、 RenderObject 甚至 Layer，而是使用了 PictureRecorder 、Canvas 、 SceneBuilder 这些相对陌生的对象完成了画面绘制，并且在最后执行的是 window.render 。

  1. import 'dart:ui' as ui;
  3. void main() {
  4.   ui.window.onBeginFrame = beginFrame;
  6.   ui.window.scheduleFrame();
  7. }
  9. void beginFrame(Duration timeStamp) {
  10.   final double devicePixelRatio = ui.window.devicePixelRatio;
  12.   ///创建一个画板
  13.   final ui.PictureRecorder recorder = ui.PictureRecorder();
  15.   ///基于画板创建一个 Canvas
  16.   final ui.Canvas canvas = ui.Canvas(recorder);
  17.   canvas.scale(devicePixelRatio, devicePixelRatio);
  19.   var centerX = ui.window.physicalSize.width / 2.0;
  20.   var centerY = ui.window.physicalSize.height / 2.0;
  22.   ///画一个 100 的剧中蓝色
  23.   canvas.drawRect(
  24.       Rect.fromCenter(
  25.           center: Offset.zero,
  26.           width: 100,
  27.           height: 100),
  28.       new Paint()..color = Colors.blue);
  30.   ///结束绘制
  31.   final ui.Picture picture = recorder.endRecording();
  33.   final ui.SceneBuilder sceneBuilder = ui.SceneBuilder()
  34.     ..pushOffset(centerX, centerY)
  35.     ..addPicture(ui.Offset.zero, picture)
  36.     ..pop();
  38.   ui.window.render(sceneBuilder.build());
  39. }

因为在 Flutter 中 Canvas 的创建是必须有 PictureRecorder ，而 PictureRecorder 顾名思义就是创建一个图片用于记录绘制，所以在上述代码中：

  • 先是创建了 PictureRecorder；
  • 然后使用 PictureRecorder 创建了 Canvas ；
  • 之后使用 Canvas 绘制蓝色小方块；
  • 结束绘制后通过 SceneBuilder 的 pushOffset 和 addPicture 加载了绘制的内容；
  • 通过 window.render 绘制出画面。

需要注意⚠️： render 方法被限制必须在 onBeginFrame 或 onDrawFrame 中调用，所以上方代码才会有 window.onBeginFrame = beginFrame;。在官方的examples/layers/raw/ 下有不少类似的例子。

二十一、 Flutter 画面渲染的全面解析 - 图1

可以看到 Flutter Framework 在底层绘制的最后一步是 window.render ，而如下代码所示： render 方法需要的参数是 Scene 对象，并且 render 方法是一个 native 方法，说明 Flutter Framework 最终提交给 Engine 的是一个 Scene。

  1.   void render(Scene scene) native 'Window_render';

那 Scene 又是什么？前面所说的 Layer 又在哪里呢？它们之间又有什么样的关系？

三、Scene 和 Layer 之间的苟且

在 Flutter 中 Scene 其实是一个 Native 对象，它对应的其实是 Engine 中的 scene.cc 结构，而 Engine 中的 scene.cc 内包含了一个 layer_tree_ 用于绘制，所以首先可以知道Scene 在 Engine 是和 layer_tree_ 有关系。

然后就是在 Flutter Framework 中 Scene 只能通过 SceneBuilder 构建，而 SceneBuilder 中存在很多方法比如： pushOffset、pushClipRect、pushOpacity 等，这些方法的执行后，可以通过 Engine 会创建出一个对应的 EngineLayer。

  1.   OffsetEngineLayer pushOffset(double dx, double dy, { OffsetEngineLayer oldLayer }) {
  2.     assert(_debugCheckCanBeUsedAsOldLayer(oldLayer, 'pushOffset'));
  3.     final OffsetEngineLayer layer = OffsetEngineLayer._(_pushOffset(dx, dy));
  4.     assert(_debugPushLayer(layer));
  5.     return layer;
  6.   }
  7.   EngineLayer _pushOffset(double dx, double dy) native 'SceneBuilder_pushOffset';

所以 SceneBuilder 在 build 出 Scene 之前，可以通过 push 等相关方法产生 EngineLayer， 比如前面的蓝色小方块例子，SceneBuilder 就是通过 pushOffset 创建出对应的图层偏移。

接着看 Flutter Framework 中的 Layer ，如下代码所示，在 Layer 默认就存在 EngineLayer 参数，所以可以得知 Layer 肯定和 SceneBuilder 有一定关系。

  1.   @protected
  2.   ui.EngineLayer get engineLayer => _engineLayer;
  4.   @protected
  5.   set engineLayer(ui.EngineLayer value) {
  6.     _engineLayer = value;
  7.     if (!alwaysNeedsAddToScene) {
  9.       if (parent != null && !parent.alwaysNeedsAddToScene) {
  10.         parent.markNeedsAddToScene();
  11.       }
  12.     }
  13.   }
  14.   ui.EngineLayer _engineLayer;
  16.   /// Override this method to upload this layer to the engine.
  17.   ///
  18.   /// Return the engine layer for retained rendering. When there no
  19.   /// corresponding engine layer, null is returned.
  21.   @protected
  22.   void addToScene(ui.SceneBuilder builder, [ Offset layerOffset = Offset.zero ]);

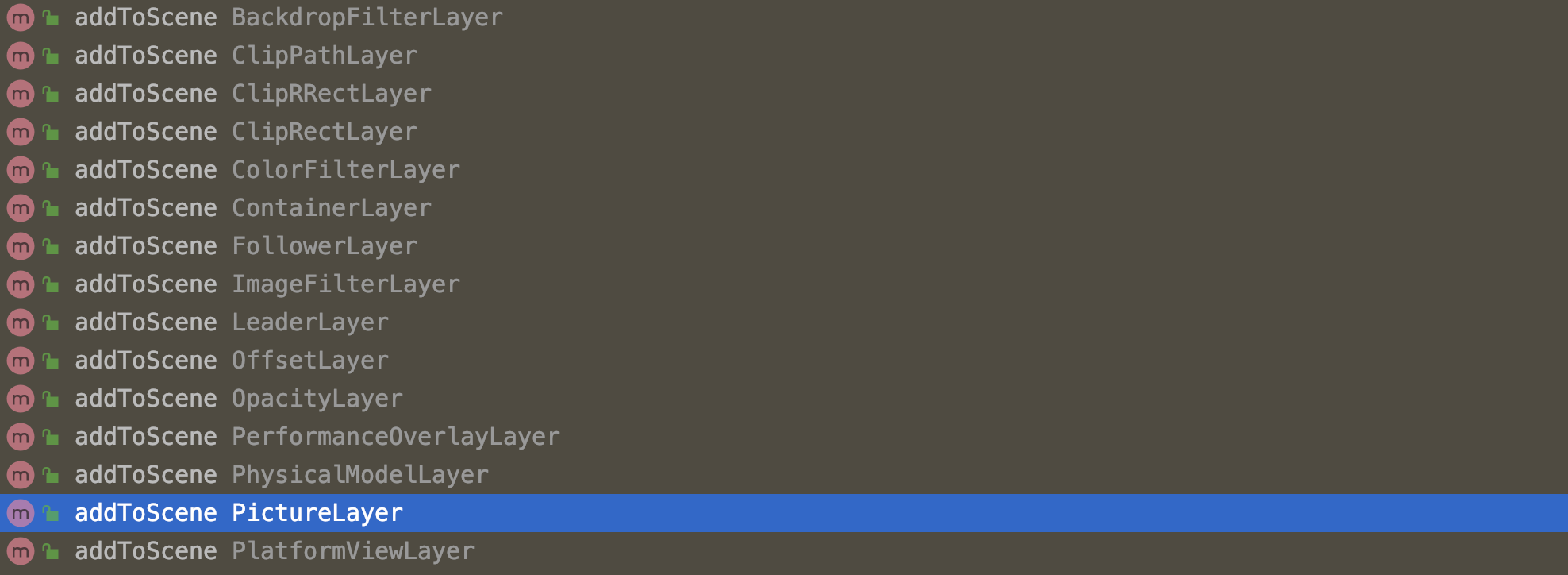

其次在 Layer 中有一个关键方法： addToScene，先通过注释可以得知这个方法是由子类实现，并且执行后可以得到一个 EngineLayer ，并且这个方法需要一个 SceneBuilder ，而查询该方法的实现恰好就有OffsetLayer 和 PictureLayer 等。

二十一、 Flutter 画面渲染的全面解析 - 图2

所以如下代码所示，在 OffsetLayer 和 PictureLayer 的 addToScene 方法实现中可以看到：

  • PictureLayer 调用了 SceneBuilder 的 addPicture;
  • OffsetLayer 调用了 SceneBuilder 的 pushOffset ；
  1. class PictureLayer extends Layer {
  2.   ···
  3.   @override
  4.   void addToScene(ui.SceneBuilder builder, [ Offset layerOffset = Offset.zero ]) {
  5.     builder.addPicture(layerOffset, picture, isComplexHint: isComplexHint, willChangeHint: willChangeHint);
  6.   }
  7.   ···
  8. }
  10. class OffsetLayer extends ContainerLayer {
  11.   ···
  12.   OffsetLayer({ Offset offset = Offset.zero }) : _offset = offset;
  14.   @override
  15.   void addToScene(ui.SceneBuilder builder, [ Offset layerOffset = Offset.zero ]) {
  16.     engineLayer = builder.pushOffset(
  17.       layerOffset.dx + offset.dx,
  18.       layerOffset.dy + offset.dy,
  19.       oldLayer: _engineLayer as ui.OffsetEngineLayer,
  20.     );
  21.     addChildrenToScene(builder);
  22.     builder.pop();
  23.   }
  24.   ···
  25. }

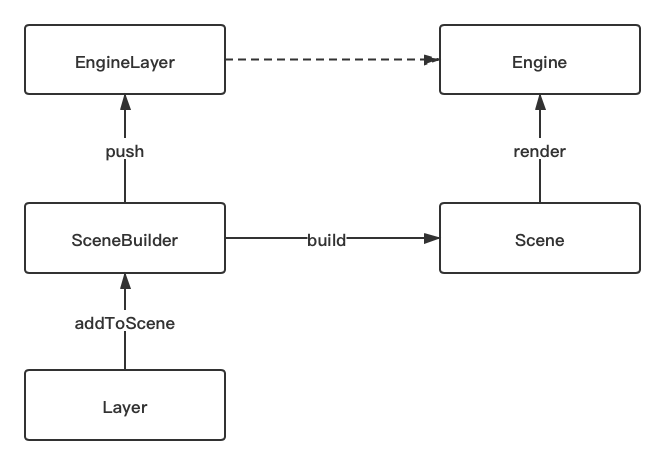

所以到这里 SceneBuilder 和 Layer 通过 EngineLayer 和 addToScene 方法成功关联起来，而 window.render 提交的 Scene 又是通过 SceneBuilder 构建得到，所以如下图所示， Layer 和 Scene 就这样“苟且”到了一起。

二十一、 Flutter 画面渲染的全面解析 - 图3

对面前面的蓝色小方块代码，如下代码所示，这里修改为使用 Layer 的方式实现，可以看到这样的实现更接近 Flutter Framework 的实现：通过 rootLayer 一级一级 append 构建出Layer 树，而 rootLayer 调用 addToScene 方法后，因为会执行 addChildrenToScene 方法，从而往下执行 child Layer 的 addToScene。

  1. import 'dart:ui' as ui;
  3. void main() {
  4.   ui.window.onBeginFrame = beginFrame;
  6.   ui.window.scheduleFrame();
  7. }
  9. void beginFrame(Duration timeStamp) {
  10.   final double devicePixelRatio = ui.window.devicePixelRatio;
  12.   ///创建一个画板
  13.   final ui.PictureRecorder recorder = ui.PictureRecorder();
  15.   ///基于画板创建一个 Canvas
  16.   final ui.Canvas canvas = ui.Canvas(recorder);
  17.   canvas.scale(devicePixelRatio, devicePixelRatio);
  19.   var centerX = ui.window.physicalSize.width / 2.0;
  20.   var centerY = ui.window.physicalSize.height / 2.0;
  22.   ///画一个 100 的剧中蓝色
  23.   canvas.drawRect(Rect.fromCenter(center: Offset.zero, width: 100, height: 100),
  24.       new Paint()..color = Colors.blue);
  26.   final ui.SceneBuilder sceneBuilder = ui.SceneBuilder();
  28.   OffsetLayer rootLayer = new OffsetLayer();
  31.   OffsetLayer offsetLayer = new OffsetLayer(offset: Offset(centerX, centerY));
  32.   rootLayer.append(offsetLayer);
  34.   PictureLayer pictureLayer = new PictureLayer(Rect.zero);
  35.   pictureLayer.picture = recorder.endRecording();
  36.   offsetLayer.append(pictureLayer);
  39.   rootLayer.addToScene(sceneBuilder);
  42.   ui.window.render(sceneBuilder.build());
  43. }

四、Layer 的品种

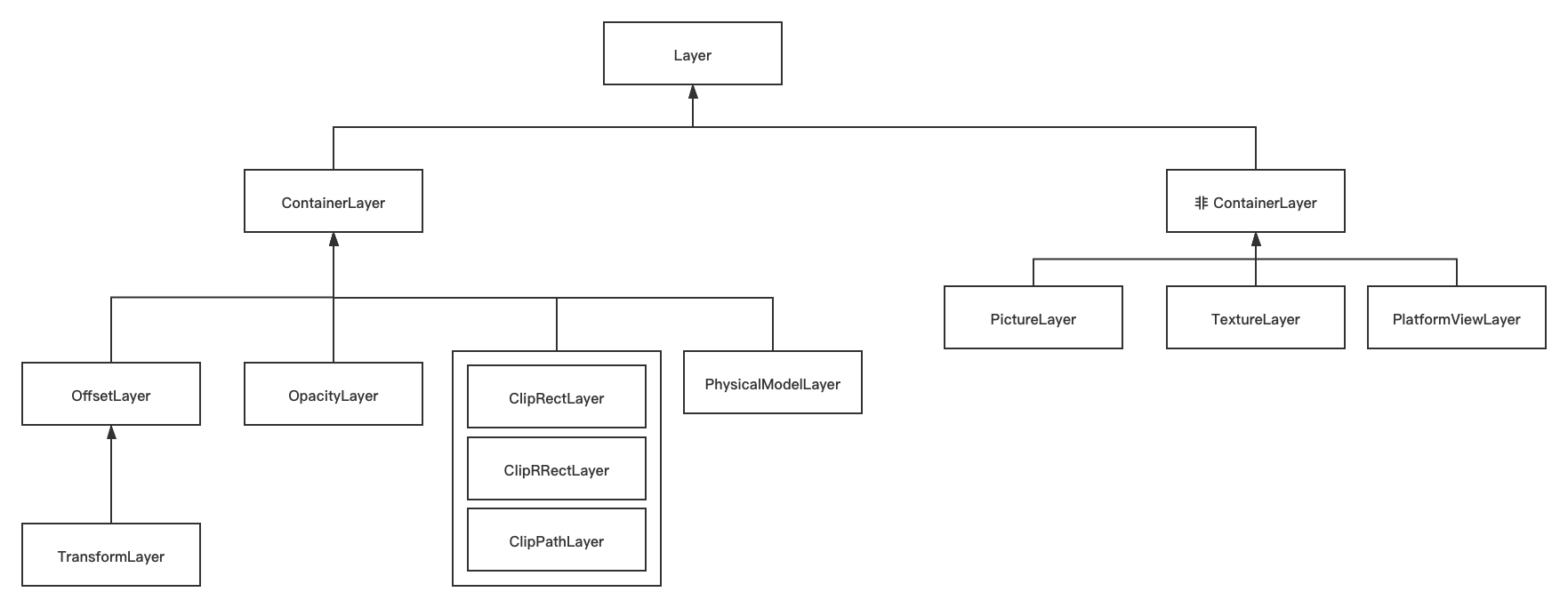

这里额外介绍下 Flutter 中常见的 Layer，如下图所示，一般 Flutter 中 Layer 可以分为 ContainerLayer 和非 ContainerLayer 。

二十一、 Flutter 画面渲染的全面解析 - 图4

ContainerLayer 是可以具备子节点，也就是带有 append 方法，大致可以分为：

  • 位移类（OffsetLayer/TransformLayer）;
  • 透明类（OpacityLayer）
  • 裁剪类（ClipRectLayer/ClipRRectLayer/ClipPathLayer);
  • 阴影类 (PhysicalModelLayer)

为什么这些 Layer 需要是 ContainerLayer ？因为这些 Layer 都是一些像素合成的操作，其本身是不具备“描绘”控件的能力，就如前面的蓝色小方块例子一样，如果要呈现画面一般需要和 PictureLayer 结合。

比如 ClipRRect 控件的 RenderClipRRect 内部，在 pushClipRRect 时可以会创建 ClipRRectLayer ，而新创建的 ClipRRectLayer 会通过 appendLayer 方法触发 append 操作添加为父 Layer 的子节点。

而非 ContainerLayer 一般不具备子节点，比如:

  • PictureLayer 是用于绘制画面，Flutter 上的控件基本是绘制在这上面；
  • TextureLayer 是用于外界纹理，比如视频播放或者摄像头数据；
  • PlatformViewLayer 是用于 iOS 上 PlatformView 相关嵌入纹理的使用；

举个例子，控件绘制时的 Canvas 来源于 PaintingContext ， 而如下代码所示 PaintingContext 通过 _repaintCompositedChild 执行绘制后得到的 Picture 最后就是提交给所在的 PictureLayer.picture。

  1. void stopRecordingIfNeeded() {
  2.     if (!_isRecording)
  3.       return;
  4.     _currentLayer.picture = _recorder.endRecording();
  5.     _currentLayer = null;
  6.     _recorder = null;
  7.     _canvas = null;
  8.   }

五、Layer 的内外兼修

了解完 Layer 是如何提交绘制后，接下来介绍的就是 Layer 的刷新和复用。

我们知道当 RenderObject 的 isRepaintBoundary 为 ture 时，Flutter Framework 就会自动创建一个 OffsetLayer 来“承载”这片区域，而 Layer 内部的画面更新一般不会影响到其他 Layer 。

那 Layer 是如何更新？这就涉及了 Layer 内部的 markNeedsAddToScene 和 updateSubtreeNeedsAddToScene 这两个方法。

如下代码所示，markNeedsAddToScene 方法其实就是把 Layer 内的 _needsAddToScene 标记为 true ; 而 updateSubtreeNeedsAddToScene 方法就是遍历所有 child Layer，通过递归调用 updateSubtreeNeedsAddToScene() 判断是否有 child 需要 _needsAddToScene ，如果是那就把自己也标记为 true。

  1.   @protected
  2.   @visibleForTesting
  3.   void markNeedsAddToScene() {
  4.     // Already marked. Short-circuit.
  5.     if (_needsAddToScene) {
  6.       return;
  7.     }
  9.     _needsAddToScene = true;
  10.   }
  12.   @override
  13.   void updateSubtreeNeedsAddToScene() {
  14.     super.updateSubtreeNeedsAddToScene();
  15.     Layer child = firstChild;
  16.     while (child != null) {
  17.       child.updateSubtreeNeedsAddToScene();
  18.       _needsAddToScene = _needsAddToScene || child._needsAddToScene;
  19.       child = child.nextSibling;
  20.     }
  21.   }

是不是和 setState 调用 markNeedsBuild 把自己标志为 _dirty 很像？当 _needsAddToScene 等于 true 时，对应 Layer 的 addToScene 才会被调用；而当 Layer 的 _needsAddToScene 为 false 且 _engineLayer 不为空时就触发 Layer 的复用。

  1. void _addToSceneWithRetainedRendering(ui.SceneBuilder builder) {
  3.     if (!_needsAddToScene && _engineLayer != null) {
  4.       builder.addRetained(_engineLayer);
  5.       return;
  6.     }
  7.     addToScene(builder);
  9.     _needsAddToScene = false;
  10.   }

是的，当一个 Layer 的 _needsAddToScene 为 false 时 表明了自己不需要更新，那这个 Layer 的 EngineLayer 又存在，那 就可以被复用。举个例子：当一个新的页面打开时，底部的页面并没有发生变化时，它只是参与画面的合成，所以对于底部页面来说它 “Layer” 是可以直接被复用参与绘制。

那 markNeedsAddToScene 在什么时候会被调用？

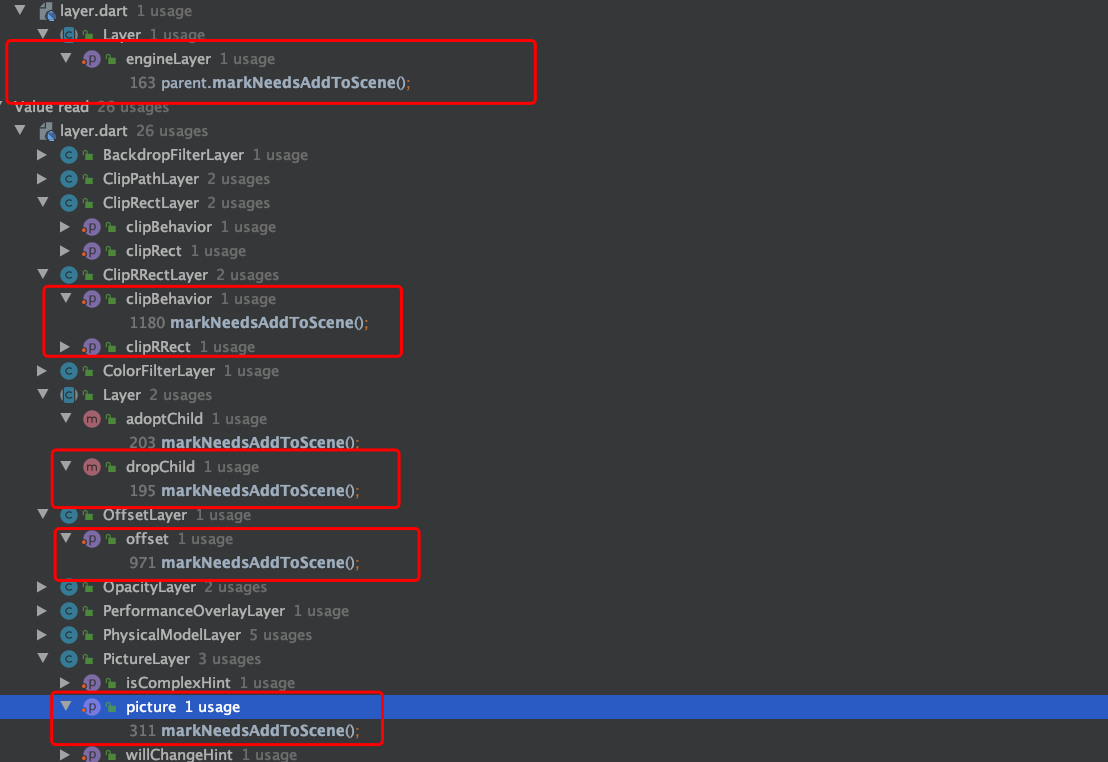

如下图所示，当 Layer 子的参数，比如： PictureLayer 的 picture、OffsetLayer 的 offset 发生变化时，Layer 就会主动调用 markNeedsAddToScene 标记自己为“脏”区域。另外当 Layer 的 engineLayer 发生变化时，就会尝试触发父节点的 Layer 调用 markNeedsAddToScene ，这样父节点也会对应产生变化。

二十一、 Flutter 画面渲染的全面解析 - 图5

  1. @protected
  2.   set engineLayer(ui.EngineLayer value) {
  3.     _engineLayer = value;
  4.     if (!alwaysNeedsAddToScene) {
  5.       if (parent != null && !parent.alwaysNeedsAddToScene) {
  6.         parent.markNeedsAddToScene();
  7.       }
  8.     }
  9.   }

而 updateSubtreeNeedsAddToScene 是在 buildScene 的时候触发，在 addToScene 之前调用 updateSubtreeNeedsAddToScene 再次判断 child 节点，从而确定是否需要发生改变。

  1. ui.Scene buildScene(ui.SceneBuilder builder) {
  2.     List<PictureLayer> temporaryLayers;
  3.     assert(() {
  4.       if (debugCheckElevationsEnabled) {
  5.         temporaryLayers = _debugCheckElevations();
  6.       }
  7.       return true;
  8.     }());
  9.     updateSubtreeNeedsAddToScene();
  10.     addToScene(builder);
  12.     _needsAddToScene = false;
  13.     final ui.Scene scene = builder.build();
  15.     return scene;
  16.   }

六、Flutter Framework 的 Layer 构成

最后回归到 Flutter Framework ，在 Flutter Framework 中 _window.render 是在 RenderView 的 compositeFrame 方法中被调用；而 RenderView 是在RendererBinding 的 initRenderView 被初始化；initRenderView 是在 initInstances 时被调用，也就是 runApp 的时候。

简单来说就是：runApp 的时候创建了 RenderView ，并且 RenderView 内部的 compositeFrame 就是通过 _window.render来提交 Layer 的绘制。

  1.   void compositeFrame() {
  2.     Timeline.startSync('Compositing', arguments: timelineWhitelistArguments);
  3.     try {
  4.       final ui.SceneBuilder builder = ui.SceneBuilder();
  5.       final ui.Scene scene = layer.buildScene(builder);
  6.       if (automaticSystemUiAdjustment)
  7.         _updateSystemChrome();
  8.       _window.render(scene);
  9.       scene.dispose();
  10.       assert(() {
  11.         if (debugRepaintRainbowEnabled || debugRepaintTextRainbowEnabled)
  12.           debugCurrentRepaintColor = debugCurrentRepaintColor.withHue((debugCurrentRepaintColor.hue + 2.0) % 360.0);
  13.         return true;
  14.       }());
  15.     } finally {
  16.       Timeline.finishSync();
  17.     }
  18.   }

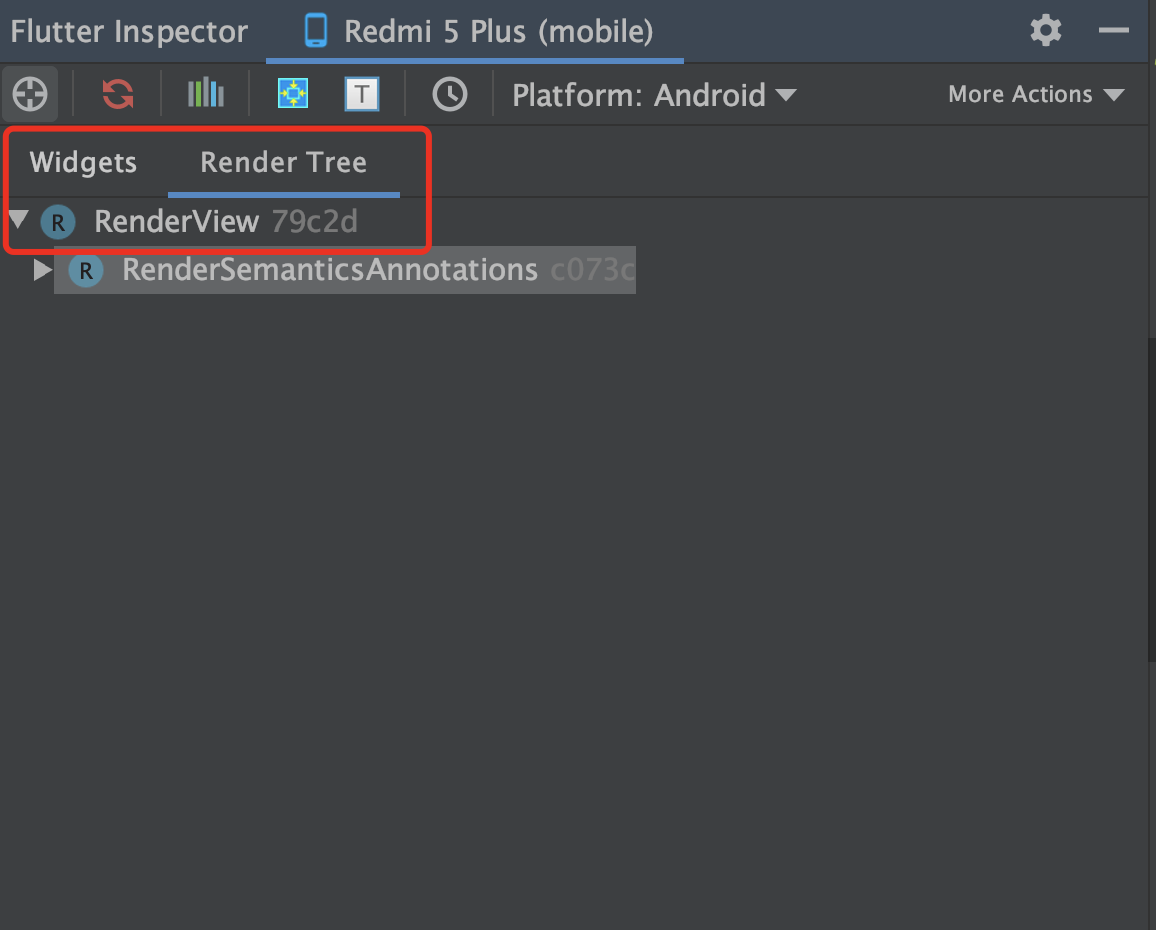

所以 runApp 的时候 Flutter 创建了 RenderView，并且在 Window 的 drawFrame 方法中调用了 renderView.compositeFrame(); 提交了绘制，而 RenderView 作为根节点，它携带的 rootLayer 为 OffsetLayer 的子类 TransformLayer，属于是 Flutter 中 Layer 的根节点。

二十一、 Flutter 画面渲染的全面解析 - 图6

这里举个例子，如下图所示是一个简单的不规范代码，运行后出现的结果是一个黑色空白页面，这里我们通过 debugDumpLayerTree 方法打印出 Layer 的机构。

  1. void main() => runApp(MyApp());
  3. class MyApp extends StatelessWidget {
  4.   // This widget is the root of your application.
  5.   @override
  6.   Widget build(BuildContext context) {
  7.     new Future.delayed(Duration(seconds: 1), () {
  8.       debugDumpLayerTree();
  9.     });
  10.     return MaterialApp(
  11.       title: 'GSY Flutter Demo',
  12.       theme: ThemeData(
  13.         primarySwatch: Colors.blue,
  14.       ),
  15.       home: Container(),
  16.       //routes: routers,
  17.     );
  18.   }
  19. }

打印出的结果如下 LOG 所示，正如前面所说 TransformLayer 作为 rooterLayer 它的 owner 是 RenderView，然后它有两个 child 节点： child1 OffsetLayer 和 child2 PictureLayer 。

默认情况下因为 Layer 的形成机制（isRepaintBoundary 为 ture 自动创建一个 OffsetLayer）和 Canvas 绘制需要，至少会有一个 OffsetLayer 和 PictureLayer。

  1. I/flutter (32494): TransformLayer#f8fa5
  2. I/flutter (32494):  │ owner: RenderView#2d51e
  3. I/flutter (32494):  │ creator: [root]
  4. I/flutter (32494):  │ offset: Offset(0.0, 0.0)
  5. I/flutter (32494):  │ transform:
  6. I/flutter (32494):  │   [0] 2.8,0.0,0.0,0.0
  7. I/flutter (32494):  │   [1] 0.0,2.8,0.0,0.0
  8. I/flutter (32494):  │   [2] 0.0,0.0,1.0,0.0
  9. I/flutter (32494):  │   [3] 0.0,0.0,0.0,1.0
  10. I/flutter (32494):  │
  11. I/flutter (32494):  ├─child 1: OffsetLayer#4503b
  12. I/flutter (32494):  │ │ creator: RepaintBoundary ← _FocusMarker ← Semantics ← FocusScope
  13. I/flutter (32494):  │ │   ← PageStorage ← Offstage ← _ModalScopeStatus ←
  14. I/flutter (32494):  │ │   _ModalScope<dynamic>-[LabeledGlobalKey<_ModalScopeState<dynamic>>#e1be1]
  15. I/flutter (32494):  │ │   ← _OverlayEntry-[LabeledGlobalKey<_OverlayEntryState>#95107] ←
  16. I/flutter (32494):  │ │   Stack ← _Theatre ←
  17. I/flutter (32494):  │ │   Overlay-[LabeledGlobalKey<OverlayState>#ceb36] ← ⋯
  18. I/flutter (32494):  │ │ offset: Offset(0.0, 0.0)
  19. I/flutter (32494):  │ │
  20. I/flutter (32494):  │ └─child 1: OffsetLayer#e8309
  21. I/flutter (32494):  │     creator: RepaintBoundary-[GlobalKey#bbad8] ← IgnorePointer ←
  22. I/flutter (32494):  │       FadeTransition ← FractionalTranslation ← SlideTransition ←
  23. I/flutter (32494):  │       _FadeUpwardsPageTransition ← AnimatedBuilder ← RepaintBoundary
  24. I/flutter (32494):  │       ← _FocusMarker ← Semantics ← FocusScope ← PageStorage ← ⋯
  25. I/flutter (32494):  │     offset: Offset(0.0, 0.0)
  26. I/flutter (32494):  │
  27. I/flutter (32494):  └─child 2: PictureLayer#be4f1
  28. I/flutter (32494):      paint bounds: Rect.fromLTRB(0.0, 0.0, 1080.0, 2030.0)

根据上述 LOG 所示，首先看：

  • OffsetLayer 的 creator 是 RepaintBoundary，而其来源是 Overlay，我们知道 Flutter 中可以通过 Overlay 做全局悬浮控件，而 Overlay 就是在 MaterialApp 的 Navigator 中创建，并且它是一个独立的Layer ；
  • 而 OffsetLayer 的 child 是 PageStorage ，PageStorage 是通过 Route 产生的，也即是默认的路由第一个页面。

所以现在知道为什么 Overlay 可以在 MaterialApp 的所有路由页面下全局悬浮显示了吧。

如下代码所示，再原本代码的基础上增加 Scaffold 后继续执行 debugDumpLayerTree。

  2. void main() => runApp(MyApp());
  4. class MyApp extends StatelessWidget {
  5.   // This widget is the root of your application.
  6.   @override
  7.   Widget build(BuildContext context) {
  8.     new Future.delayed(Duration(seconds: 1), () {
  9.       debugDumpLayerTree();
  10.     });
  11.     return MaterialApp(
  12.       title: 'GSY Flutter Demo',
  13.       theme: ThemeData(
  14.         primarySwatch: Colors.blue,
  15.       ),
  16.       home: Scaffold(
  17.         body: Container(),
  18.       ),
  19.       //routes: routers,
  20.     );
  21.   }
  22. }

可以看到这里多了一个 PhysicalModelLayer 和 PictureLayer ，PhysicalModelLayer 是用于设置阴影等效果的，比如关闭 debugDisablePhysicalShapeLayers 后 AppBar 的阴影会消失，而之后的 PictureLayer 也是用于绘制。

  1. I/flutter (32494): TransformLayer#ac14b
  2. I/flutter (32494):  │ owner: RenderView#f5ecc
  3. I/flutter (32494):  │ creator: [root]
  4. I/flutter (32494):  │ offset: Offset(0.0, 0.0)
  5. I/flutter (32494):  │ transform:
  6. I/flutter (32494):  │   [0] 2.8,0.0,0.0,0.0
  7. I/flutter (32494):  │   [1] 0.0,2.8,0.0,0.0
  8. I/flutter (32494):  │   [2] 0.0,0.0,1.0,0.0
  9. I/flutter (32494):  │   [3] 0.0,0.0,0.0,1.0
  10. I/flutter (32494):  │
  11. I/flutter (32494):  ├─child 1: OffsetLayer#c0128
  12. I/flutter (32494):  │ │ creator: RepaintBoundary ← _FocusMarker ← Semantics ← FocusScope
  13. I/flutter (32494):  │ │   ← PageStorage ← Offstage ← _ModalScopeStatus ←
  14. I/flutter (32494):  │ │   _ModalScope<dynamic>-[LabeledGlobalKey<_ModalScopeState<dynamic>>#fe143]
  15. I/flutter (32494):  │ │   ← _OverlayEntry-[LabeledGlobalKey<_OverlayEntryState>#9cb60] ←
  16. I/flutter (32494):  │ │   Stack ← _Theatre ←
  17. I/flutter (32494):  │ │   Overlay-[LabeledGlobalKey<OverlayState>#ee455] ← ⋯
  18. I/flutter (32494):  │ │ offset: Offset(0.0, 0.0)
  19. I/flutter (32494):  │ │
  20. I/flutter (32494):  │ └─child 1: OffsetLayer#fb2a6
  21. I/flutter (32494):  │   │ creator: RepaintBoundary-[GlobalKey#fd46b] ← IgnorePointer ←
  22. I/flutter (32494):  │   │   FadeTransition ← FractionalTranslation ← SlideTransition ←
  23. I/flutter (32494):  │   │   _FadeUpwardsPageTransition ← AnimatedBuilder ← RepaintBoundary
  24. I/flutter (32494):  │   │   ← _FocusMarker ← Semantics ← FocusScope ← PageStorage ← ⋯
  25. I/flutter (32494):  │   │ offset: Offset(0.0, 0.0)
  26. I/flutter (32494):  │   │
  27. I/flutter (32494):  │   └─child 1: PhysicalModelLayer#f1460
  28. I/flutter (32494):  │     │ creator: PhysicalModel ← AnimatedPhysicalModel ← Material ←
  29. I/flutter (32494):  │     │   PrimaryScrollController ← _ScaffoldScope ← Scaffold ← Semantics
  30. I/flutter (32494):  │     │   ← Builder ← RepaintBoundary-[GlobalKey#fd46b] ← IgnorePointer ←
  31. I/flutter (32494):  │     │   FadeTransition ← FractionalTranslation ← ⋯
  32. I/flutter (32494):  │     │ elevation: 0.0
  33. I/flutter (32494):  │     │ color: Color(0xfffafafa)
  34. I/flutter (32494):  │     │
  35. I/flutter (32494):  │     └─child 1: PictureLayer#f800f
  36. I/flutter (32494):  │         paint bounds: Rect.fromLTRB(0.0, 0.0, 392.7, 738.2)
  37. I/flutter (32494):  │
  38. I/flutter (32494):  └─child 2: PictureLayer#af14d
  39. I/flutter (32494):      paint bounds: Rect.fromLTRB(0.0, 0.0, 1080.0, 2030.0)
  40. I/flutter (32494):

最后通过再使用 Navigator 跳到另外一个页面，再新页面打印 Layer 树，可以看到又可以多了个 PictureLayer 、AnnotatedRegionLayer 和 TransformLayer ： 其中多了的 AnnotatedRegionLayer 是用于处理新页面顶部状态栏的显示效果。

  1. I/flutter (32494): TransformLayer#12e21
  2. I/flutter (32494):  │ owner: RenderView#aa5c7
  3. I/flutter (32494):  │ creator: [root]
  4. I/flutter (32494):  │ offset: Offset(0.0, 0.0)
  5. I/flutter (32494):  │ transform:
  6. I/flutter (32494):  │   [0] 2.8,0.0,0.0,0.0
  7. I/flutter (32494):  │   [1] 0.0,2.8,0.0,0.0
  8. I/flutter (32494):  │   [2] 0.0,0.0,1.0,0.0
  9. I/flutter (32494):  │   [3] 0.0,0.0,0.0,1.0
  10. I/flutter (32494):  │
  11. I/flutter (32494):  ├─child 1: OffsetLayer#fc176
  12. I/flutter (32494):  │ │ creator: RepaintBoundary ← _FocusMarker ← Semantics ← FocusScope
  13. I/flutter (32494):  │ │   ← PageStorage ← Offstage ← _ModalScopeStatus ←
  14. I/flutter (32494):  │ │   _ModalScope<dynamic>-[LabeledGlobalKey<_ModalScopeState<dynamic>>#43140]
  15. I/flutter (32494):  │ │   ← _OverlayEntry-[LabeledGlobalKey<_OverlayEntryState>#46f19] ←
  16. I/flutter (32494):  │ │   Stack ← _Theatre ←
  17. I/flutter (32494):  │ │   Overlay-[LabeledGlobalKey<OverlayState>#af6f4] ← ⋯
  18. I/flutter (32494):  │ │ offset: Offset(0.0, 0.0)
  19. I/flutter (32494):  │ │
  20. I/flutter (32494):  │ └─child 1: OffsetLayer#b6e14
  21. I/flutter (32494):  │   │ creator: RepaintBoundary-[GlobalKey#0ce90] ← IgnorePointer ←
  22. I/flutter (32494):  │   │   FadeTransition ← FractionalTranslation ← SlideTransition ←
  23. I/flutter (32494):  │   │   _FadeUpwardsPageTransition ← AnimatedBuilder ← RepaintBoundary
  24. I/flutter (32494):  │   │   ← _FocusMarker ← Semantics ← FocusScope ← PageStorage ← ⋯
  25. I/flutter (32494):  │   │ offset: Offset(0.0, 0.0)
  26. I/flutter (32494):  │   │
  27. I/flutter (32494):  │   └─child 1: PhysicalModelLayer#4fdc6
  28. I/flutter (32494):  │     │ creator: PhysicalModel ← AnimatedPhysicalModel ← Material ←
  29. I/flutter (32494):  │     │   PrimaryScrollController ← _ScaffoldScope ← Scaffold ←
  30. I/flutter (32494):  │     │   ClipDemoPage ← Semantics ← Builder ←
  31. I/flutter (32494):  │     │   RepaintBoundary-[GlobalKey#0ce90] ← IgnorePointer ←
  32. I/flutter (32494):  │     │   FadeTransition ← ⋯
  33. I/flutter (32494):  │     │ elevation: 0.0
  34. I/flutter (32494):  │     │ color: Color(0xfffafafa)
  35. I/flutter (32494):  │     │
  36. I/flutter (32494):  │     ├─child 1: PictureLayer#6ee26
  37. I/flutter (32494):  │     │   paint bounds: Rect.fromLTRB(0.0, 0.0, 392.7, 738.2)
  38. I/flutter (32494):  │     │
  39. I/flutter (32494):  │     ├─child 2: AnnotatedRegionLayer<SystemUiOverlayStyle>#cbeaf
  40. I/flutter (32494):  │     │ │ value: {systemNavigationBarColor: 4278190080,
  41. I/flutter (32494):  │     │ │   systemNavigationBarDividerColor: null, statusBarColor: null,
  42. I/flutter (32494):  │     │ │   statusBarBrightness: Brightness.dark, statusBarIconBrightness:
  43. I/flutter (32494):  │     │ │   Brightness.light, systemNavigationBarIconBrightness:
  44. I/flutter (32494):  │     │ │   Brightness.light}
  45. I/flutter (32494):  │     │ │ size: Size(392.7, 83.6)
  46. I/flutter (32494):  │     │ │ offset: Offset(0.0, 0.0)
  47. I/flutter (32494):  │     │ │
  48. I/flutter (32494):  │     │ └─child 1: PhysicalModelLayer#edb15
  49. I/flutter (32494):  │     │   │ creator: PhysicalModel ← AnimatedPhysicalModel ← Material ←
  50. I/flutter (32494):  │     │   │   AnnotatedRegion<SystemUiOverlayStyle> ← Semantics ← AppBar ←
  51. I/flutter (32494):  │     │   │   FlexibleSpaceBarSettings ← ConstrainedBox ← MediaQuery ←
  52. I/flutter (32494):  │     │   │   LayoutId-[<_ScaffoldSlot.appBar>] ← CustomMultiChildLayout ←
  53. I/flutter (32494):  │     │   │   AnimatedBuilder ← ⋯
  54. I/flutter (32494):  │     │   │ elevation: 4.0
  55. I/flutter (32494):  │     │   │ color: MaterialColor(primary value: Color(0xff2196f3))
  56. I/flutter (32494):  │     │   │
  57. I/flutter (32494):  │     │   └─child 1: PictureLayer#418ce
  58. I/flutter (32494):  │     │       paint bounds: Rect.fromLTRB(0.0, 0.0, 392.7, 83.6)
  59. I/flutter (32494):  │     │
  60. I/flutter (32494):  │     └─child 3: TransformLayer#7f867
  61. I/flutter (32494):  │       │ offset: Offset(0.0, 0.0)
  62. I/flutter (32494):  │       │ transform:
  63. I/flutter (32494):  │       │   [0] 1.0,0.0,0.0,-0.0
  64. I/flutter (32494):  │       │   [1] -0.0,1.0,0.0,0.0
  65. I/flutter (32494):  │       │   [2] 0.0,0.0,1.0,0.0
  66. I/flutter (32494):  │       │   [3] 0.0,0.0,0.0,1.0
  67. I/flutter (32494):  │       │
  68. I/flutter (32494):  │       └─child 1: PhysicalModelLayer#9f36b
  69. I/flutter (32494):  │         │ creator: PhysicalShape ← _MaterialInterior ← Material ←
  70. I/flutter (32494):  │         │   ConstrainedBox ← _FocusMarker ← Focus ← _InputPadding ←
  71. I/flutter (32494):  │         │   Semantics ← RawMaterialButton ← KeyedSubtree-[GlobalKey#9ead9]
  72. I/flutter (32494):  │         │   ← TickerMode ← Offstage ← ⋯
  73. I/flutter (32494):  │         │ elevation: 6.0
  74. I/flutter (32494):  │         │ color: Color(0xff2196f3)
  75. I/flutter (32494):  │         │
  76. I/flutter (32494):  │         └─child 1: PictureLayer#2a074
  77. I/flutter (32494):  │             paint bounds: Rect.fromLTRB(320.7, 666.2, 376.7, 722.2)
  78. I/flutter (32494):  │
  79. I/flutter (32494):  └─child 2: PictureLayer#3d42d
  80. I/flutter (32494):      paint bounds: Rect.fromLTRB(0.0, 0.0, 1080.0, 2030.0)
  81. I/flutter (32494):

所以可以看到，Flutter 中的 Widget 在最终形成各式各样的 Layer ，每个 Layer 都有自己单独的区域和功能，比如 AnnotatedRegionLayer在新的页面处理状态栏颜色的变化，而这些 Layer 最终通过 SceneBuilder 转化为 EngineLayer ，最后提交为 Scene 经由 Engine 绘制。

最后总结一下：Flutter Framework 的 Layer 在绘制之前，需要经历 SceneBuinlder 的处理得到 EngineLayer，其实 Flutter Framework 中的 Layer 可以理解为 SceneBuinlder 的对象封装，而 EngineLayer 才是真正的 Engine 图层 ，在之后得到的 Scene 会被提交 Engine 绘制。

自此，第二十一篇终于结束了！(///▽///)

资源推荐

二十一、 Flutter 画面渲染的全面解析 - 图7
