Flutter 终于正式规划 IDE Widget 预览支持，基础技术架构公布

2024 了， Flutter 终于”醒悟”，开始规划 Widget Previews#159342 ，在 Jetpack Compose 和 SwiftUI 都支持 IDE Preview 的情况下，一直以来 Flutter 缺乏预览能力是被吐槽最多的问题之一。

Flutter 终于正式规划 IDE Widget 预览支持，基础技术架构公布 - 图1

目前只是进入规划阶段，还没正式落地，但是可以作为基础架构参考。

在当前设计上，预期通过在函数上代入 @Preview 注解来开启 Widget 预览，被预览的 Widget 是直接在 Flutter 应用中被渲染，所以一般情况下它们是完全交互式的，可用于预览 UI 布局和动画。

  1. @Preview()
  2. List<WidgetPreview> myFirstPreview() {
  3.  return <WidgetPreview>[
  4.      WidgetPreview(
  5.        name: 'Full App Preview',
  6.        height: 700,
  7.        device: Devices.ios.all.first,
  8.        child: GalleryApp(),
  9.      ),
  10.  ];

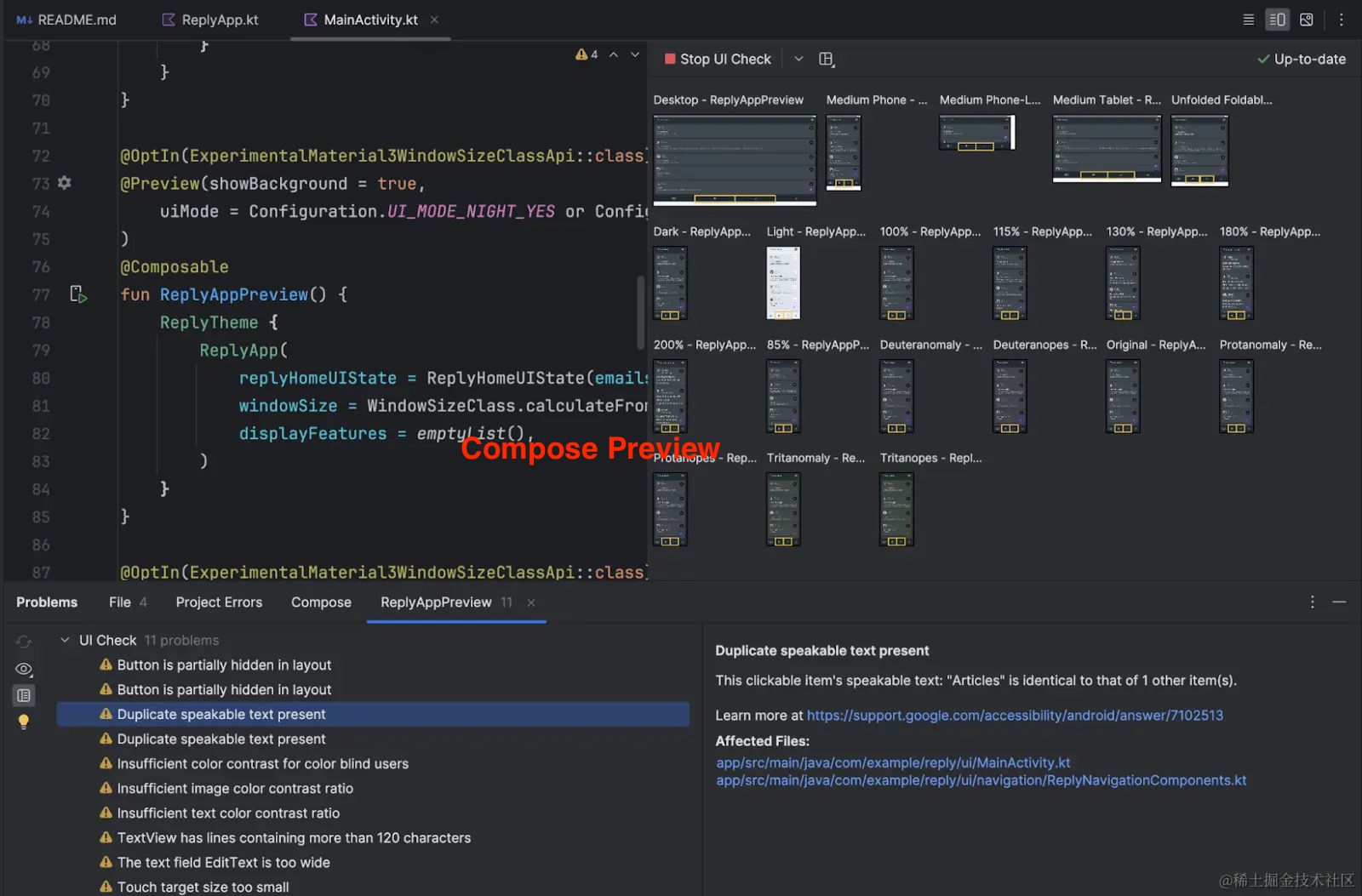

在这点上看和 Compose 的 Preview 很类似：

Flutter 终于正式规划 IDE Widget 预览支持，基础技术架构公布 - 图2

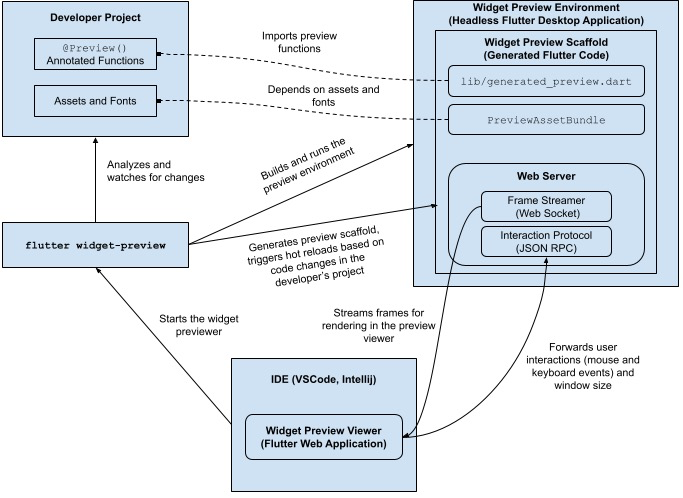

按照目前架构文档上的描述，整个预览存在以下几个关键节点：

  • Widget Preview：在预览环境中显示 Widget，用于开发工作流程
  • Preview Scaffold：用于生成 Flutter 应用，显示项目中定义的 widget 预览
  • Preview Environment: 托管 Preview Scaffold 的原生 Flutter 桌面应用
  • Preview Viewer：一个 Flutter Web 应用，可将帧从 Preview Environment 流式传输到 IDE ，并将用户交互流式传输到 Preview Environment

从这点看，可以理解为预览其实是通过 Flutter Web + Flutter PC 来实现。

Flutter 终于正式规划 IDE Widget 预览支持，基础技术架构公布 - 图3

而实现后的大致效果就是，当客户端连接到 Preview Environment 的 Web 服务器时，服务器会立即注册一个持久性帧回调，该回调负责在渲染时捕获每个帧，然后捕获的帧将通过 web socket 连接转发到客户端：

  1.  /// Sends the current frame to the preview viewer for rendering.
  2.  Future<void> sendFrame() async {
  3.    if (_sendingFrame) {
  4.      return;
  5.    }
  6.    _sendingFrame = true;
  7.    final RenderView renderView =
  8.        WidgetsBinding.instance.rootElement!.renderObject! as RenderView;
  9.    final OffsetLayer layer = renderView.debugLayer! as OffsetLayer;
  10.    final ui.Image image = await layer.toImage(
  11.      Offset.zero & (renderView.size * renderView.flutterView.devicePixelRatio),
  12.    );
  13.    final Uint8List data = (await image.toByteData())!.buffer.asUint8List();
  14.    image.dispose();
  15.    _client.sendFrame(frame: data);
  16.    _sendingFrame = false;
  17.  }

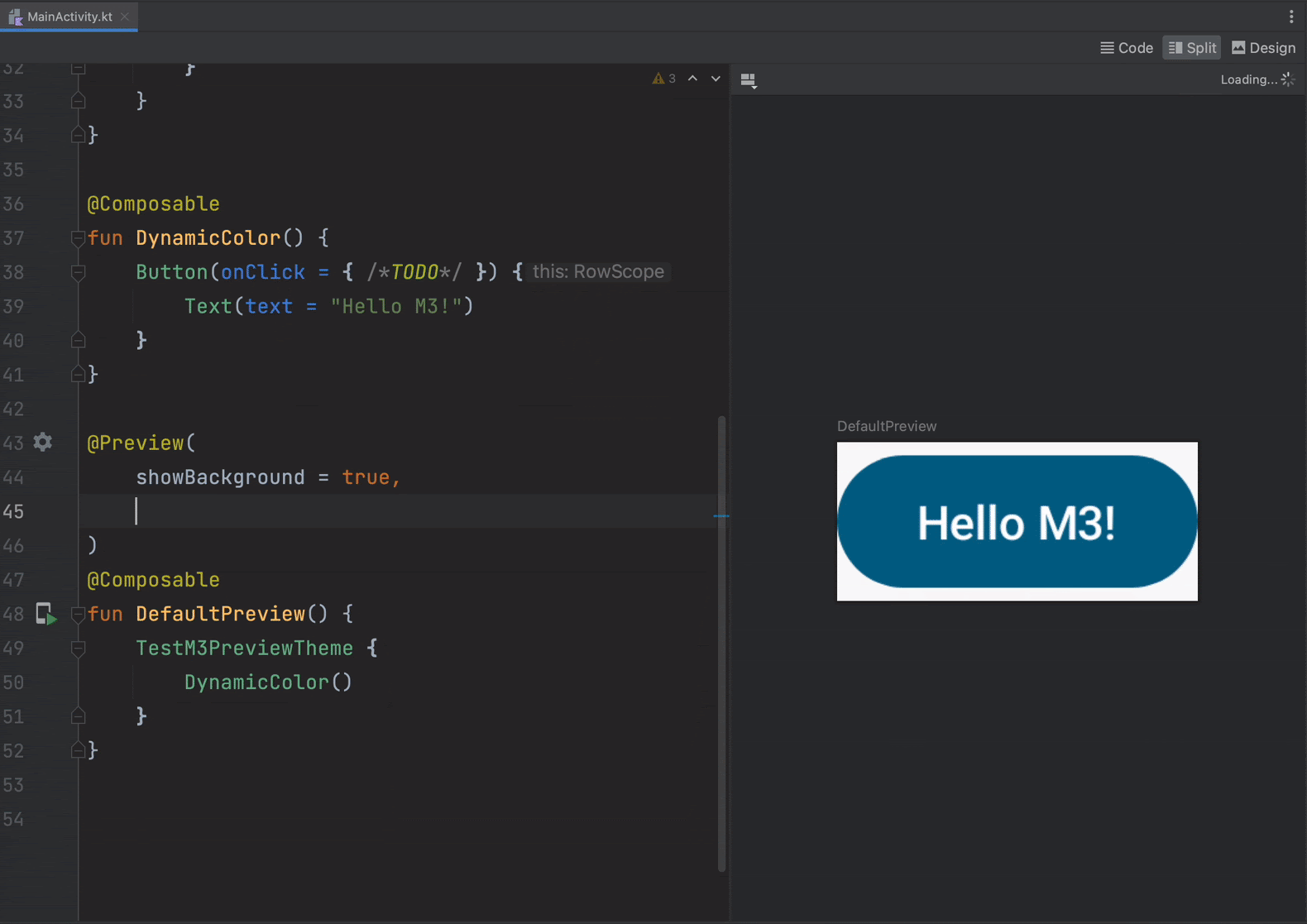

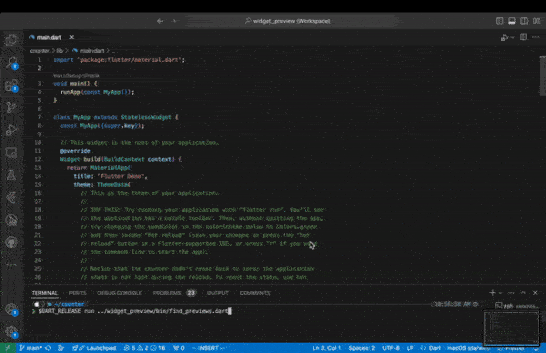

通过对应容器，Flutter 开发者就可以在对应 IDE 中的预览环境对他们的 Widget 进行预览和交互， Preview 支持缩放或者平移，从而让开发者可以在像素级别检查 UI，同时开发人员还可以使用 package:device_frame 将他们的 widget 包装在一个设备框架中，该框架可以使用设备的显示特性来呈现 widget。

Flutter 终于正式规划 IDE Widget 预览支持，基础技术架构公布 - 图4

Flutter 终于正式规划 IDE Widget 预览支持，基础技术架构公布 - 图5

Flutter tool 同时新增了 flutter widget-preview 命令，该命令负责为项目生成 preview scaffold 并与preview environment 交互，并负责为给定项目创建 preview scaffold 并管理 preview environment 。

正常来说，首次在用户设备上为项目运行命令时，工具将执行以下任务：

  • 在 .dart_tool 目录下创建一个新的 Flutter 项目（当前名为 preview_scaffold），它目前被配置为 Flutter 桌面 App

  • 使用 preview_scaffold entrypoint 覆盖 lib/main.dart ，该入口能够托管开发人员项目中的 widget previews ，文件会导入lib/generated_preview.dart，它将包含一个函数，函数用于返回项目的 widget 预览集

  • 初始化 preview_scaffold 的 pubspec.yaml，在开发者的项目中添加路径依赖，并列出开发者项目中的资源，此步骤还处理导入 package:flutter_gen 以获得本地化支持，当然如果宏编程正式发布，就不需要package:flutter_gen 了。
  • 使用 package:analyzer，在返回 List<WidgetPreview> 的 Top 函数上搜索 @Preview() 注释的实例，并记录预览函数名称以及它们的库
  • 使用开发人员项目中的预览搜索结果生成 lib/generated_preview.dart ， package:code_builder 用于生成代码，该代码导入并调用每个 widget 预览函数用于返回预览列表，例如：
  1. // ignore_for_file: no_leading_underscores_for_library_prefixes
  2. import 'package:gallery/main.dart' as _i1;
  3. import 'package:gallery/demos/material/list_demo.dart' as _i2;
  4. import 'package:flutter/widget_preview.dart';
  7. List<WidgetPreview> previews() => [
  8.      ..._i1.preview(),
  9.      ..._i2.preview(),
  10.    ];

Flutter Tool 最终会在开发者的项目目录上初始化一个文件观察器，以检测源代码的更改，analyzer API 会检测更新文件中添加或删除 Widget 预览定义，并在必要时重新生成 lib/generated_preview.dart，同时 Flutter Tool 将使用 Flutter Tool 守护进程协议与预览环境通信，从而触发热重载，更新预览环境。

IDE 插件将负责使用 flutter widget-preview 命令启动活动项目的预览环境，为了在 IDE 中显示 Preview Environment 的内容，Preview Environment 需要将帧和交互事件流式传输到 Web 的应用（VSCode 仅支持嵌入基于 Web 的工具），这个 Web 应用将是一个简约的 Flutter Web 应用，它渲染预览环境发送的帧，并使用现有的 Widget 如 KeyboardListener 和 Listener 捕获和转发用户交互（例如光标移动、点击、滚动和按键），流式处理将通过 websocket 连接完成，使用 JSON RPC 协议将用户交互传达到 Preview Environment 。

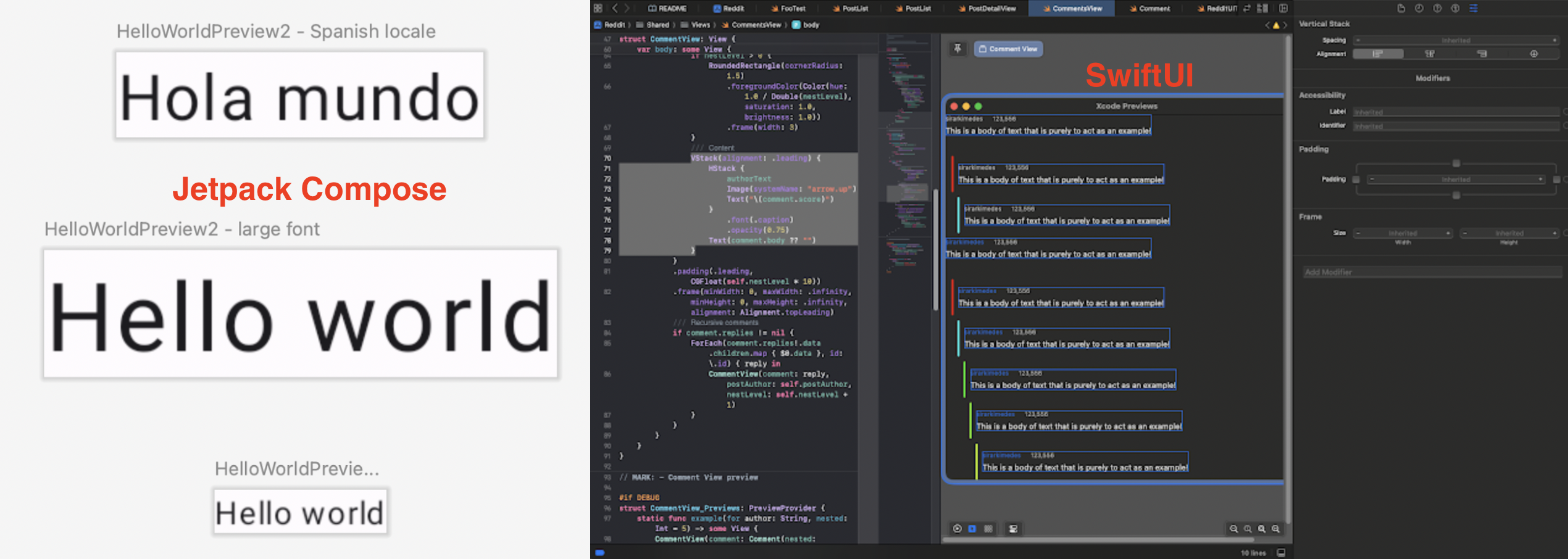

目前，@Preview 注解类只是一个标记，表示以下函数应该由预览环境导入和显示，将来这个注解应该会增加比如指定应应用于某些预览内容设置，如语言区域、主题详情的属性，或以编程方式生成多个预览，例如类似 Compose：

Flutter 终于正式规划 IDE Widget 预览支持，基础技术架构公布 - 图6

目前 WidgetPreview 类是一个 wrapper ，用于初始化各种状态和属性，允许在 Widget 预览环境中呈现 Widget：

  1. class WidgetPreview extends StatefulWidget {
  2.  const WidgetPreview({
  3.    super.key,
  4.    required this.child,
  5.    this.name,
  6.    this.width,
  7.    this.height,
  8.    this.device,
  9.    this.orientation,
  10.    this.textScaleFactor,
  11.    this.platformBrightness,
  12.  });
  14.   final String? name;
  17.  /// The [Widget] to be rendered in the preview.
  18.  final Widget child;
  21.  /// Artificial constraints to be applied to the [child].
  22.  final double? width;
  23.  final double? height;
  26.  /// An optional device configuration.
  27.  final DeviceInfo? device;
  30.  /// The orientation of [device].
  31.  final Orientation? orientation;
  34.  /// Applies font scaling to text within the [child].
  35.  final double? textScaleFactor;
  38.  /// Light or dark mode (defaults to platform theme).
  39.  final Brightness? platformBrightness;
  42.  @override
  43.  State<WidgetPreview> createState() => _WidgetPreviewState();
  44. }

目前接口允许开发人员指定如下属性：

  • 要在预览环境中与预 preview 一起显示的描述
  • 预览的高度和宽度，将覆盖 MediaQuery 返回的大小，从而允许预览自适应 UI
  • package：device_frame 中的设备，它在 device_frame 中渲染预览的 Widget，并应用了正确的显示属性,还可以通过方向来指定设备最初应以横向模式还是纵向模式显示
  • 用于调整默认字体缩放行为的文本缩放
  • 用于控制主题选择的平台亮度（例如浅色与深色模式）

而对于交互协议，目前允许将以下交互转发到预览环境：

  • Pointer location
  • Hover location
  • Tap up / down
  • Scrolling with a mouse wheel
  • Scrolling with a trackpad
  • Keypress events (down, up, repeated)
  • Window size changes

最后，可以看到目前整个预览的基础架构还比较粗糙，另外类似 device_frame 这种第三方包直接在 Flutter 引用是否合适也存在一些讨论，还有 native assets 等支持等，可以预见 preview 的落地难度还是有的，但是踏出这一步后，相信离最后的落地就不远了。

参考连接：https://github.com/flutter/flutter/issues/159342
