Flutter 小技巧之 OverlayPortal 实现自限性和可共享的页面图层

大家对于 Overlay 可能不会陌生，那么 OverlayPortal 呢？

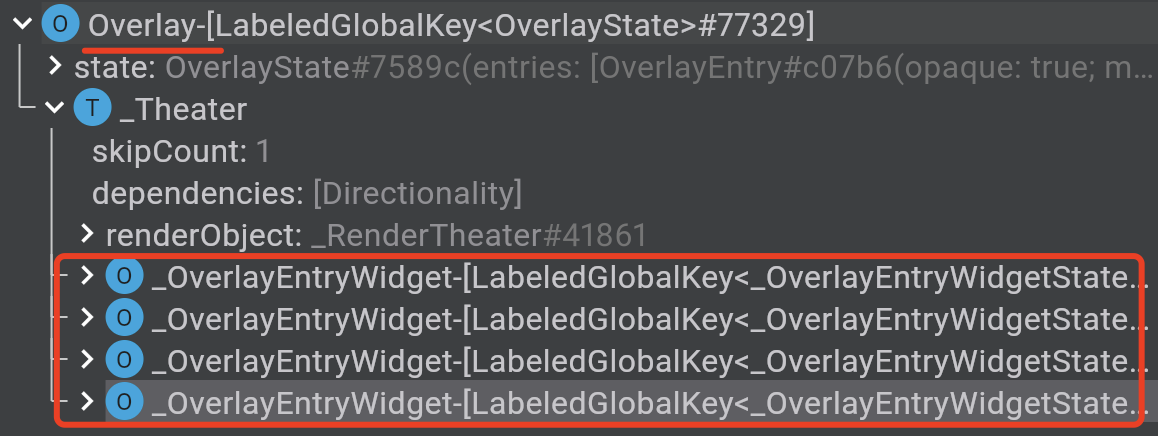

在 Flutter 中可以通过向 MaterialApp 下的 Overlay 添加“图层”，来实现比如「增加一个全局悬浮控件」或者「页面指引」之类的实现，这是因为 Overlay 在 Flutter 里类似于一个“图层管理器”，它的内部有一个 _Theater（剧院），默认情况下每个「Route 页面」都是通过 OverlayEntry 被加入到“剧院”里去展示。

例如我们常用的 Navigator 其实就是使用了 Overlay 来承载「路由页面」，每个打开的 Route 默认情况下是向 Overlay 插入 OverlayEntry 来增加“图层”，每个 OverlayEntry 在层级上互相独立，这也是买个 Route 互不影响的原因之一。

感兴趣可以看以前的老文章 《Flutter 的导航解密和性能提升》

也就是说，之前我们一般都是通过 Overlay 和 OverlayEntry 来实现增加新图层的需要，那这次提到的 OverlayPortal 又是什么东西？

事实上 OverlayPortal 也是用来向 Overlay 添加图层的实现，但是它和 OverlayEntry 又有很大不一样，最大的不一样在于它的「可共享页面状态」和「具有页面自限性」。

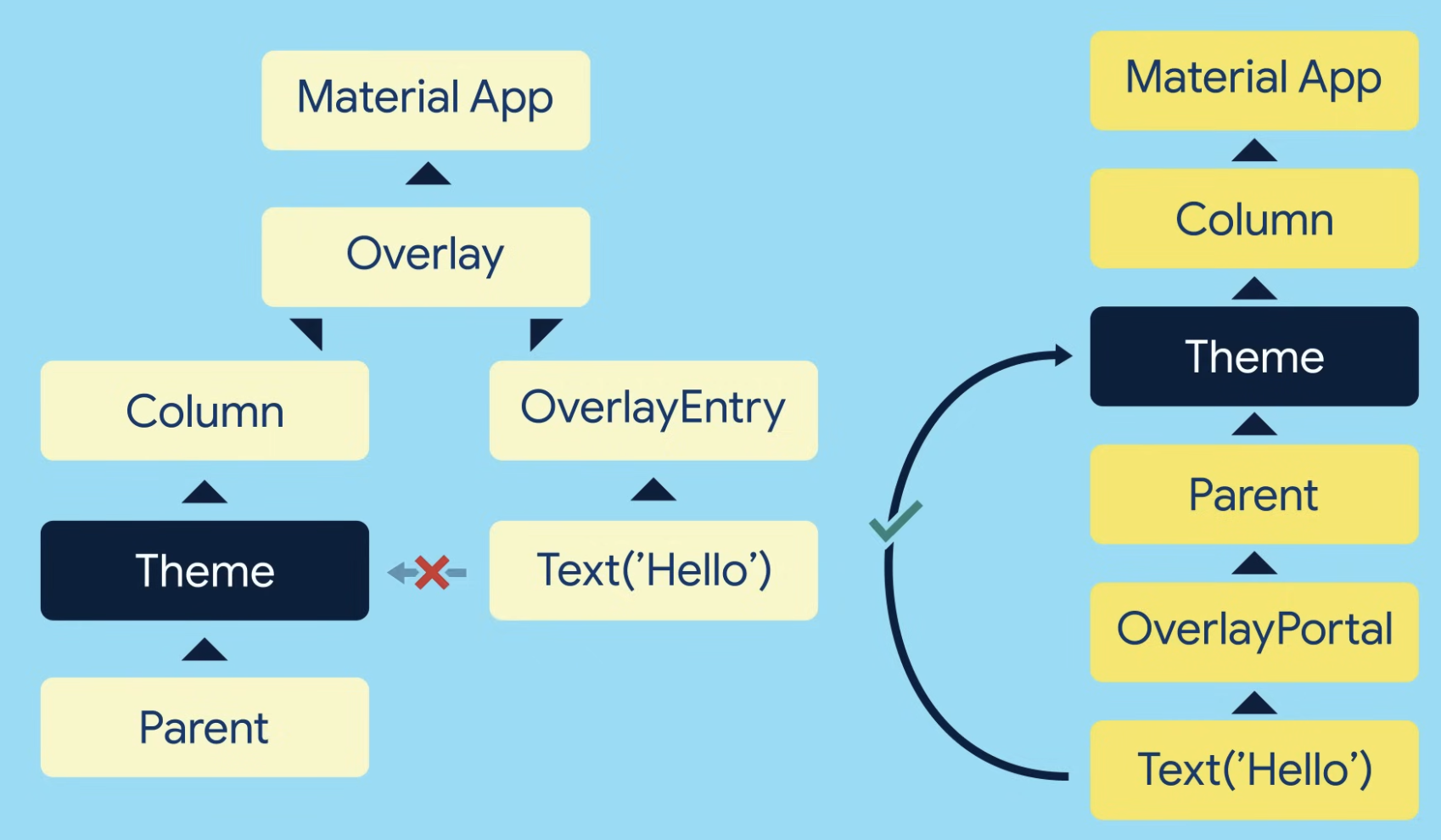

前面我们聊到，因为每个 OverlayEntry 在 Overlay 下都是平级且“互不影响”，所以当你在页面 A 内唤起一个 新的 OverlayEntry B ， 那么 A 是没办法直接通过 InheritedWidget 共享各种状态，因为新的 OverlayEntry B 不属于页面 A ，而是互为平级的 OverlayEntry ，例如下方 Text('Hello') 无法共享“隔壁”的 Theme 。

那么 OverlayPortal 就不一样了，它可以做到「状态和父级相关联」，但是「在图层结构上又相互独立」，从而实现更简单的页面内「屏幕图层」操作，比如页面内的浮动窗口，弹出框等。

Flutter 内置的 OverlayPortal 是受到 flutter_portal 的启发，在去年的 flutter/flutter#105335 中合并 。

举个例子，如下代码所示：

• 在页面内定义了一个 DefaultTextStyle 用于往下共享修改后的全局文本样式 fontSize: 20
• 增加一个 OverlayPortal 并绑定 OverlayPortalController 用于控制 show 或者 hide
• 在 overlayChildBuilder 里返回一个「提示文本」，「提示文本」可以随机出现在屏幕任何位置
• 添加 child 显示一个正常的 Text 文本
• 点击 onPressed 通过 _tooltipController.toggle 显示和隐藏「提示文本」

class ClickableTooltipWidgetState extends State<ClickableTooltipWidget> {
  final OverlayPortalController _tooltipController = OverlayPortalController();
  final Random random = Random();
  @override
  Widget build(BuildContext context) {
    return Container(
      height: 50,
      width: 300,
      decoration: BoxDecoration(
          color: Colors.blue, borderRadius: BorderRadius.circular(10)),
      child: TextButton(
        ///点击 OverlayPortalController 实现展示和隐藏
        onPressed: _tooltipController.toggle,
        child: DefaultTextStyle(
          //// 共享了 DefaultTextStyle 的 fontSize: 20 修改
          style: DefaultTextStyle.of(context).style.copyWith(fontSize: 20),
          /// 使用了 OverlayPortal
          child: OverlayPortal(
            controller: _tooltipController,
            /// 通过 overlayChildBuilder 增加图层
            overlayChildBuilder: (BuildContext context) {
              return Positioned(
                right: random.nextInt(200).toDouble(),
                bottom: random.nextInt(500).toDouble(),
                child: const ColoredBox(
                  color: Colors.amberAccent,
                  child: Text('Text Everyone Wants to See'),
                ),
              );
            },
            /// 页面内的 child
            child: const Text('Press to show/hide'),
          ),
        ),
      ),
    );
  }
}

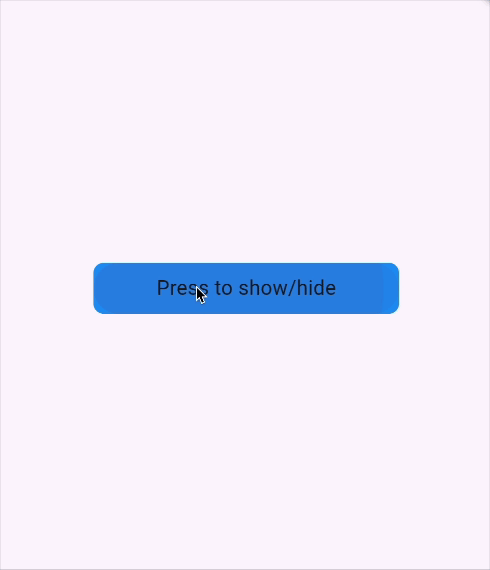

可以看到，在点击屏幕中间的按键之后， overlayChildBuilder 内的「提示文本」可以随意在屏幕任意位置出现和隐藏，也就是：

• 「提示文本」的布局和绘制不受页面 Container 的布局约束，因为它是被加入到 Overlay 到“独立图层”
• 「提示文本」的样式继承了 DefaultTextStyle 往下共享的样式，所以它的状况又可以和当前页面渲染树同步。

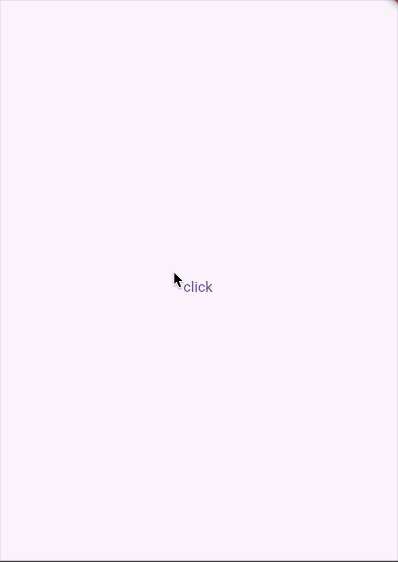

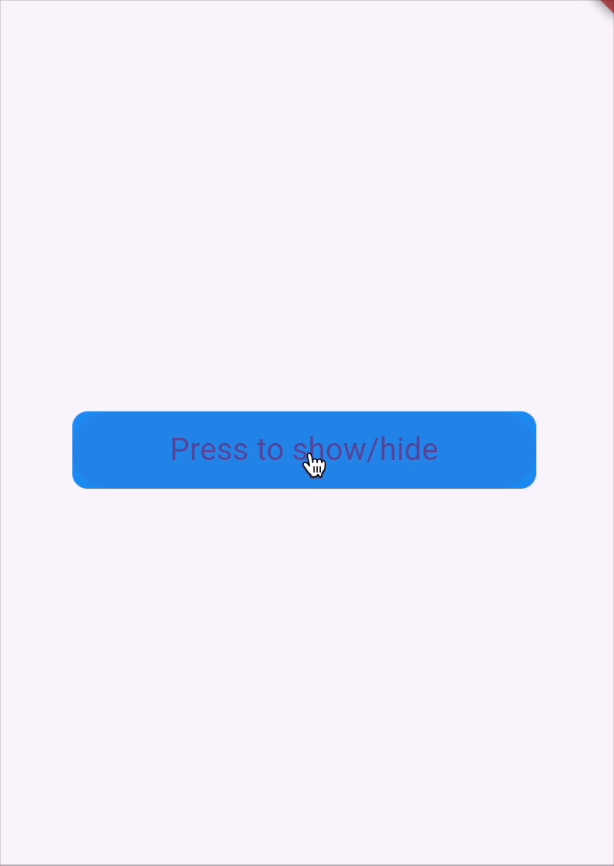

再举个例子，比如在 OverlayPortal 显示 「提示文本」 文本的时候，我们关掉页面，此时因为 OverlayPortal 和页面是相关联的，所以它会被“直接销毁”，这也是它页面自限性的体现：

那到这里，有没有觉得「很神奇」， OverlayPortal 是如何做到状态和父级相关联，但是在图层结构上又相互独立的呢？

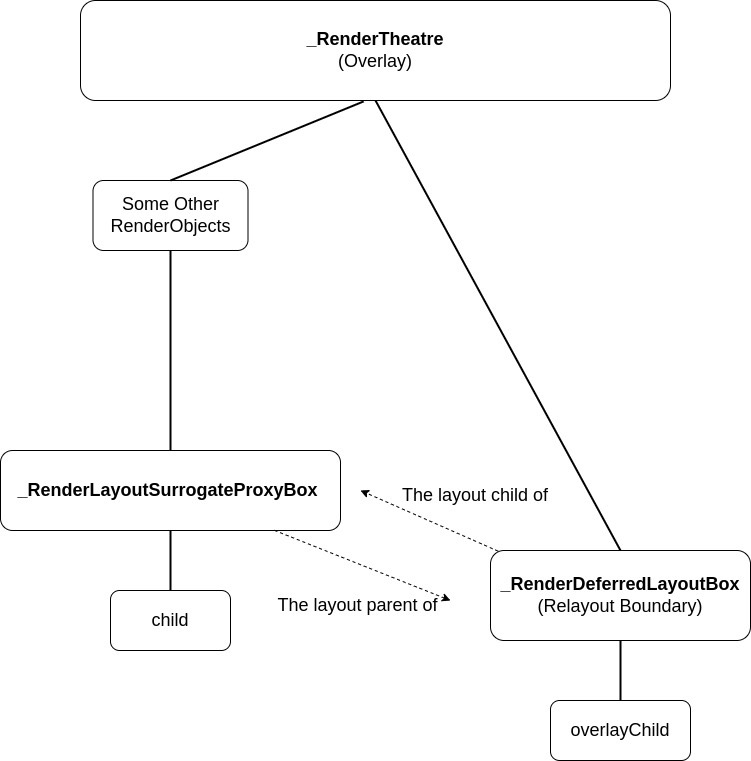

简单来说就是这样一张图，它通过 _RenderLayoutSurrogateProxyBox 存在页面 tree 里面，但是又通过 _RenderDeferredLayoutBox “布局和绘制” 在全局的 OverLay 里：

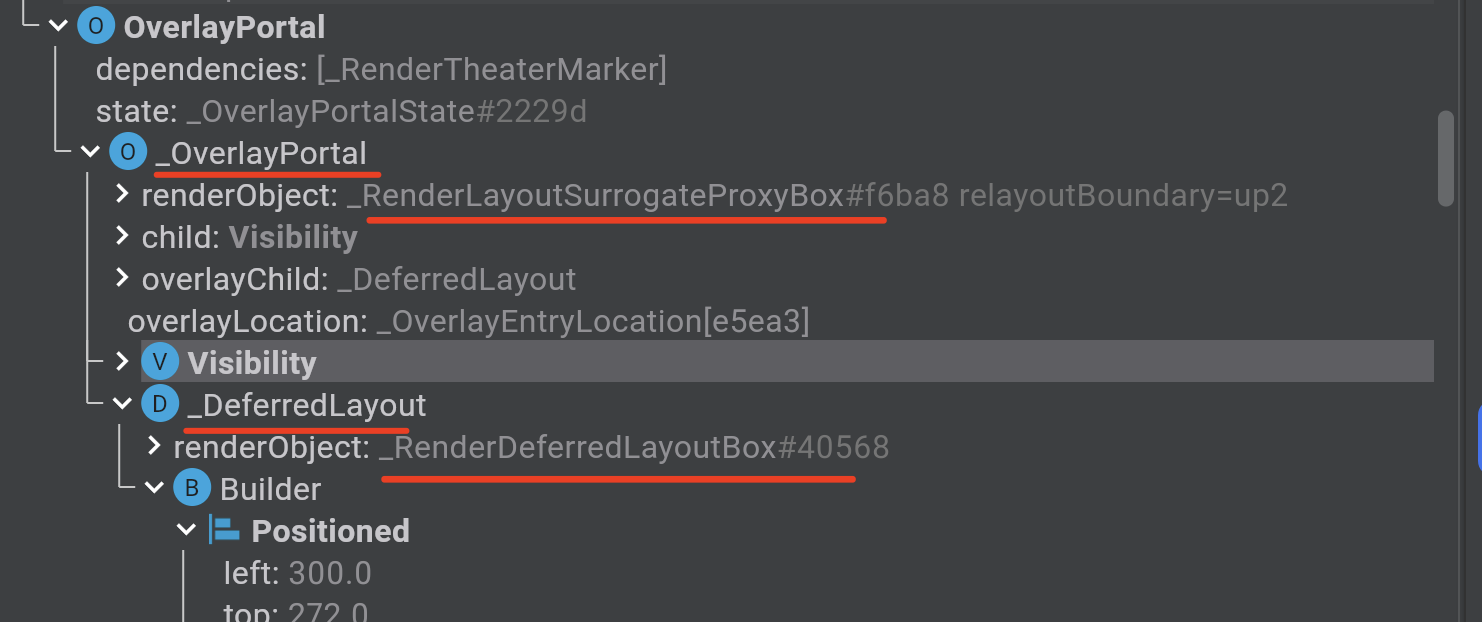

就是一个 OverlayPortal 内部都有这两个实现对象：

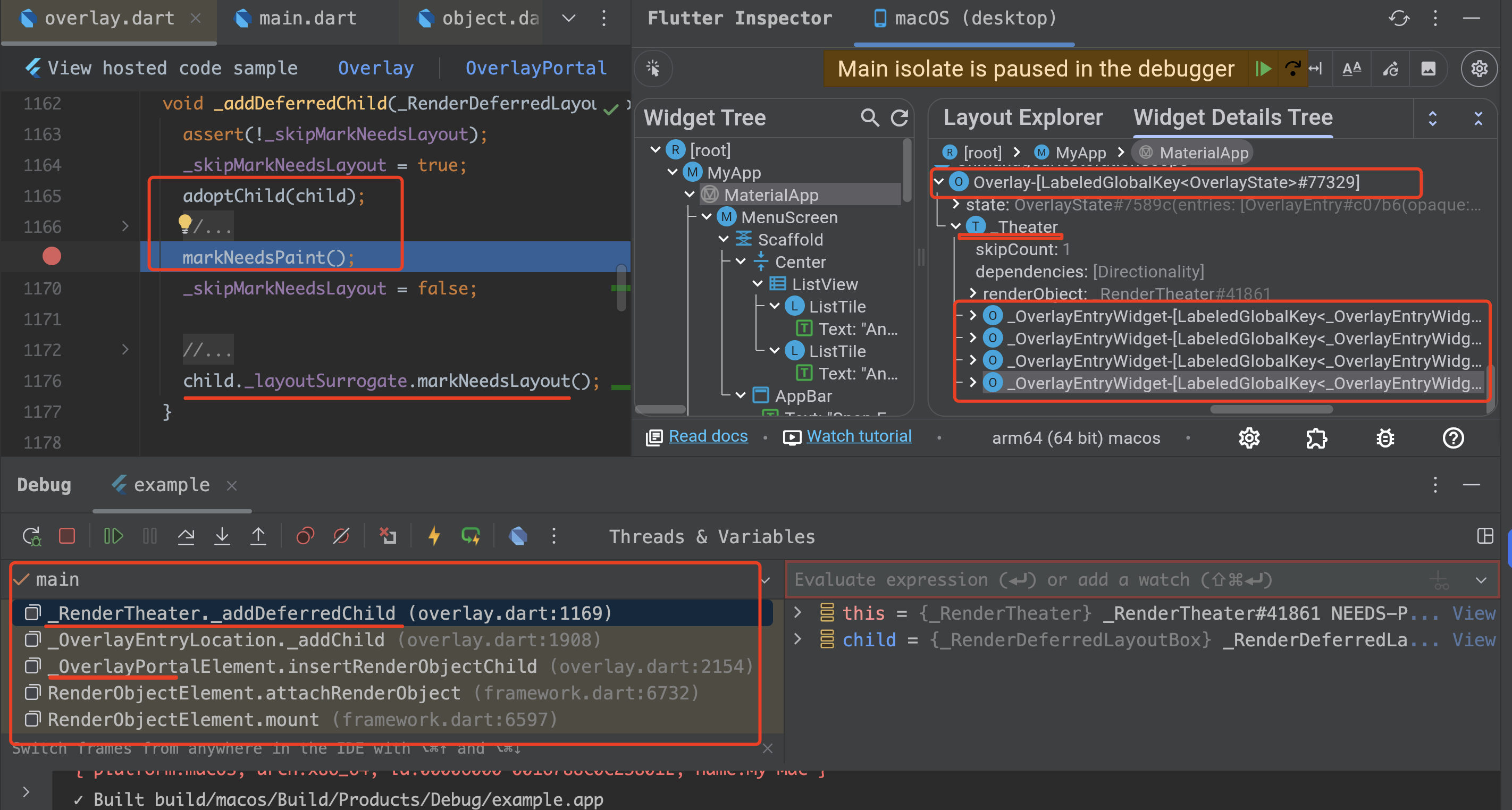

• 每个页面的 OverlayEntry 都有持有一个 LinkedList<_OverlayEntryLocation> _sortedTheaterSiblings 的列表

• 每个有 OverlayPortal 显示就会有一个 _OverlayEntryLocation ，它相当于是一个 slot ， OverlayPortal#overlayChildBuilder 相当于是向当前页面的 OverlayEntry 的 _sortedTheaterSiblings 添加了一个 _OverlayEntryLocation

• 最后这个 slot 会通过如 _theater._addDeferredChild(child); 触发布局更新

再稍微捋一捋，大概就是： OverlayPortal#overlayChildBuilder 的最终布局和绘制，其实都是通过 Overlay 的内部统一的 _Theater（剧院）完成，所以它在这个层面上其实和 OverlayEntry 相似，只是 Overlay 是通过 slot 等方式 “间接” 参与，本身它还是存在于页面的 tree 下面。

而从层级上来说：

• 在 Overlay 中， OverlayPortal 通常位于最靠近它的 OverlayEntry(一般就是页面 Route) 之后，并在下一个 OverlayEntry 之前，所以它可以存在于当前页面任意位置，又不会遮挡到下一个页面



• 当 OverlayEntry 具有多个关联的 OverlayPortal 时，它们之间的绘制顺序是调用 verlayPortalController.show 的顺序

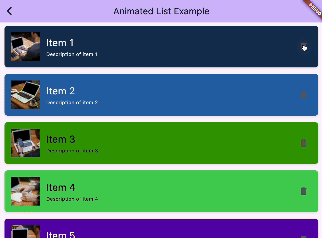

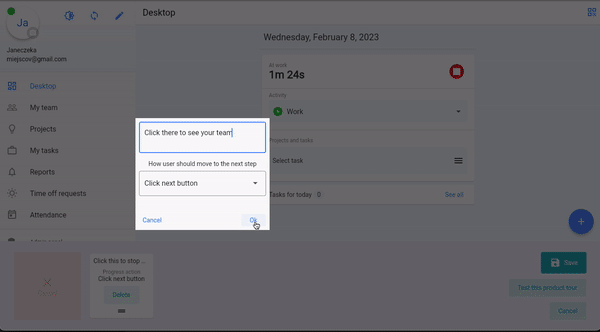

所以可以看到， OverlayPortal 主要是为我们补充了「页面内全局图层」的场景，因为它可以做到状态和父级相关联，但是在图层结构上又相互独立 ，适当使用 OverlayPortal 替代 OverlayEntry ，可以让我们更灵活搭配各种页面内的渲染场景，比如图层，指引，甚至通过局部图层来实现切换动画：

当然，这个动画怎么实现，那就是另外一个故事了： 《Shader 实现酷炫的粒子动画》
