5.3.2　获取servicemanager的代理对象

Client端查询服务或者Server端注册服务，都要首先获取servicemanager的代理对象，然后通过该代理对象与servicemanager通信完成请求。获取servicemanager的代理对象涉及的类层次结构如图5-1所示。

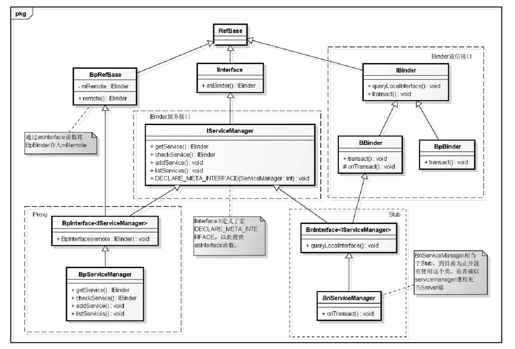

图　5-1　servicemanager的类层次结构

由图中可以看出，servicemanager的类层次结构主要由四大部分组成：

Binder通信接口：提供了通信协议的实现，主要由IBinder、BBinder、BpBinder三个类组成。IBinder定义了Binder通信的接口，其子类BBinder是Service对应的Binder对象；子类BpBinder是Client端访问BBinder的代理对象，负责打开Binder设备与服务端通信。

Binder服务接口：定义了Client端可以访问Server端提供的哪些服务，由IServiceManager提供。

Proxy：主要由BpInterface和BpServiceManager实现。BpServiceManager实现了服务接口中声明的方法，BpInterface继承自BpRefBase，其成员变量mRemote中存储了Client端创建的BpBinder对象。

Stub：主要由BnInterface和BnServiceManager实现，到目前为止，系统中并未使用BnServiceManager，而是直接以servicemanager进程作为Server端。

defaultServiceManager函数用于获取servicemanager的Proxy对象，其位于frameworks/native/libs/binder/IServiceManager.cpp中，代码如下：

sp＜IServiceManager＞defaultServiceManager（）

{

/*这里又是一个单例，gDefaultServiceManager是定义在Static.h中的全局变

量，其定义为：extern sp＜IServiceManager＞gDefaultServiceManager；/

if（gDefaultServiceManager！=NULL）return gDefaultServiceManager；

{

AutoMutex_l（gDefaultServiceManagerLock）；

if（gDefaultServiceManager==NULL）{

gDefaultServiceManager=interface_cast＜IServiceManager＞（

ProcessState：self（）-＞getContextObject（NULL））；

}

}

return gDefaultServiceManager；

}

defaultServiceManager函数的工作可以分为两部分：

1）调用ProcessState的getContextObject方法，参数为null。这部分工作返回上下文管理者对应的BpBinder，该对象是一个服务代理对象。

2）以上一步的返回值为参数调用interface_cast方法，将BpBinder封装成Client端易于使用的BpServiceManager对象。

1.getContextObject

getContextObject方法的代码如下：

sp＜IBinder＞ProcessState：getContextObject（const sp＜IBinder＞＆caller）

{

return getStrongProxyForHandle（0）；

}

getContextObject函数将请求转发给getStrongProxyForHandle，该函数并没有使用getCo-ntextObject传入的caller参数，而是直接将参数赋值为0，代码如下：

sp＜IBinder＞ProcessState：getStrongProxyForHandle（int32_t handle）

{

sp＜IBinder＞result；

AutoMutex_l（mLock）；

//根据传入的handle，查找其是否已经存在相应的handle_entry

handle_entry*e=lookupHandleLocked（handle）；

if（e！=NULL）{

IBinder*b=e-＞binder；

if（b==NULL||！e-＞refs-＞attemptIncWeak（this））{

//以handle为参数创建BpBinder，此处是BpBinder（0）

b=new BpBinder（handle）；

e-＞binder=b；//将BpBinder存入handle_entry的binder成员

if（b）e-＞refs=b-＞getWeakRefs（）；//将b的弱引用存入refs成员

result=b；//b本身作为返回结果

}else{

result.force_set（b）；

e-＞refs-＞decWeak（this）；

}

}

return result；

}

getStrongProxyForHandle（0）返回的是BpBinder（0），因此getContextObject函数返回的结

果也是BpBinder（0）。

接下来分析BpBinder的构造函数，位于frameworks/native/libs/binder/BpBinder.cpp中，

代码如下：

BpBinder：BpBinder（int32_t handle）

：mHandle（handle）//以handle初始化私有变量mHandle

，mAlive（1）

，mObitsSent（0）

，mObituaries（NULL）

{

extendObjectLifetime（OBJECT_LIFETIME_WEAK）；

//调用了IPCThreadState的incWeakHandle函数，参数为0

IPCThreadState：self（）-＞incWeakHandle（handle）；

}

BpBinder首先在初始化列表中将传入的参数0赋值到私有成员变量mHandle中，然后调

用IPCThreadState上的方法，代码如下：

IPCThreadState*IPCThreadState：self（）

{

if（gHaveTLS）{//gHaveTLS的初始值为false

restart：

//用于记录TLS的key值

const pthread_key_t k=gTLS；

//返回线程局部存储的IPCThreadState

IPCThreadStatest=（IPCThreadState）pthread_getspecific（k）；

if（st）return st；

return new IPCThreadState；

}

if（gShutdown）return NULL；

pthread_mutex_lock（＆gTLSMutex）；

if（！gHaveTLS）{

//创建pthread_key_t，用于设置和检索TLS

if（pthread_key_create（＆gTLS, threadDestructor）！=0）{

pthread_mutex_unlock（＆gTLSMutex）；

return NULL；

}

gHaveTLS=true；

}

pthread_mutex_unlock（＆gTLSMutex）；

goto restart；

}

IPCThreadState的self方法中涉及TLS（Thread Local Storage，线程局部存储）的内容。在Linux的进程和线程模型中，同一个进程内的多个线程共享进程的地址空间，因此不同线程可以共享同一个全局变量和静态变量，这样虽然提高了线程间数据交换的效率，但是却对数据同步带来了额外的工作量。如果需要一个在当前线程内可以访问、其他线程不能访问的变量，就需要用到TLS。TLS的实现通常是提供一个全局索引表存储线程局部数据的地址，通过当前线程的pthread_key_t去查询其局部数据。在Linux下，TLS的实现依赖于以下两个函数：

void*pthread_getspecific（pthread_key_t key）；

int pthread_setspecific（pthread_key_t key, const void*value）；

由以上分析可知，IPCThreadState：self函数返回的是一个线程唯一的IPCThreadState对象。上述代码中，我们只看到了对pthread_getspecific函数的调用，该函数用于获取TLS变量，那么又是在哪里设置TLS变量的？

接下来分析IPCThreadState的构造函数，代码如下：

IPCThreadState：IPCThreadState（）

：mProcess（ProcessState：self（）），//关联到ProcessState

mMyThreadId（androidGetTid（）），

mStrictModePolicy（0），

mLastTransactionBinderFlags（0）

{

pthread_setspecific（gTLS, this）；//设置当前对象为TLS，键为gTLS

clearCaller（）；

mOrigCallingUid=mCallingUid；

//mIn和mOut是定义在IPCThreadState中的私有变量，类型为Parcel

mIn.setDataCapacity（256）；

mOut.setDataCapacity（256）；

}

在IPCThreadState的构造函数中，主要做了以下三部分工作：

1）将进程唯一的ProcesState存入其mProcess变量中。

2）通过pthread_setspecific将当前对象设为线程私有。

3）设置输入输出缓冲区mIn和mOut的大小。

IPCThreadState创建后，接着调用了incWeakHandle（0），代码如下：

void IPCThreadState：incWeakHandle（int32_t handle）

{

//向输出缓冲区中写入BC_INCREFS指令和handle的值0

mOut.writeInt32（BC_INCREFS）；

mOut.writeInt32（handle）；

}

incWeakHandle的代码很简单，在输出缓冲区中添加了BC_INCREFS指令和handle值。到这里，getContextObject方法就分析完了。读者可能发现，这个方法除了返回BpBinder外，似乎并没有参与Binder通信。接下来分析返回BpBinder后做了哪些操作。

2.interface_cast

getContextObject返回BpBinder后，需要以该返回值为参数调用interface_cast＜IService-Manager＞，因此以下代码是等价的：

interface_cast＜IServiceManager＞（

ProcessState：self（）-＞getContextObject（NULL））；

可以表示为：

interface_cast＜IServiceManager＞（

new BpBinder（0））；

interface_cast方法定义在frameworks/native/include/binder/IInterface.h中，其代码如下：

template＜typename INTERFACE＞

inline sp＜INTERFACE＞interface_cast（const sp＜IBinder＞＆obj）

{

return INTERFACE：asInterface（obj）；

}

将INTERFACE泛型替换为IServiceManager，可以得到以下代码：

inline sp＜IServiceManager＞interface_cast（const sp＜IBinder＞＆obj）

{

return IServiceManager：asInterface（obj）；

}

最终可以得出以下等价关系：

interface_cast＜IServiceManager＞（

ProcessState：self（）-＞getContextObject（NULL））；

等价于：

IServiceManager：asInterface（new BpBinder（0））

接下来定位到IServiceManager的asInterface方法，代码如下：

class IServiceManager：public IInterface

{

public：

DECLARE_META_INTERFACE（ServiceManager）；

//以下是IServiceManager提供给Client的接口

virtual sp＜IBinder＞getService（const String16＆name）const=0；

virtual sp＜IBinder＞checkService（const String16＆name）const=0；

virtual status_t addService（const String16＆name，

const sp＜IBinder＞＆service，

bool allowIsolated=false）=0；

virtual Vector＜String16＞

listServices（）=0；

enum{

GET_SERVICE_TRANSACTION=IBinder：FIRST_CALL_TRANSACTION，

CHECK_SERVICE_TRANSACTION，

ADD_SERVICE_TRANSACTION，

LIST_SERVICES_TRANSACTION，

}；

}；

可见，IServiceManager中并未定义asInterface方法，并且其父类IInterface也未定义。那么asInterface来自何处？答案是：DECLARE_META_INTERFACE宏。该宏定义于IInterface.h中，代码如下：

define DECLARE_META_INTERFACE（INTERFACE）

static const android：String16 descriptor；

static android：sp＜I##INTERFACE＞asInterface（

const android：sp＜android：IBinder＞＆obj）；

virtual const android：String16＆getInterfaceDescriptor（）const；

I##INTERFACE（）；

virtual～I##INTERFACE（）；

以上宏定义中“\”符号表示换行符，“##”表示字符串连接符。

将INTERFACE替换为ServiceManager，代码如下：

//定义字符串常量descriptor

static const android：String16 descriptor；

//定义asInterface函数

static android：sp＜IServiceManager＞asInterface（

const android：sp＜android：IBinder＞＆obj）；

//获取descriptor的值

virtual const android：String16＆getInterfaceDescriptor（）const；

//定义构造和析构函数

IServiceManager（）；

virtual～IServiceManager（）；

DECLARE_META_INTERFACE宏定义了一些函数和常量，那么这些函数在哪里实现呢？答案是：IMPLEMENT_META_INTERFACE宏。该宏同样定义于IInterface.h中，代码如下：

define IMPLEMENT_META_INTERFACE（INTERFACE, NAME）

const android：String16 I##INTERFACE：descriptor（NAME）；

const android：String16＆

I##INTERFACE：getInterfaceDescriptor（）const{

return I##INTERFACE：descriptor；

}

android：sp＜I##INTERFACE＞I##INTERFACE：asInterface（

const android：sp＜android：IBinder＞＆obj）

{

android：sp＜I##INTERFACE＞intr；

if（obj！=NULL）{

intr=static_cast＜I##INTERFACE*＞（

obj-＞queryLocalInterface（

I##INTERFACE：descriptor）.get（））；

if（intr==NULL）{

intr=new Bp##INTERFACE（obj）；

}

}

return intr；

}

I##INTERFACE：I##INTERFACE（）{}

I##INTERFACE：～I##INTERFACE（）{}

在IServiceManager中有如下代码使用该宏：

IMPLEMENT_META_INTERFACE（ServiceManager，"android.os.IServiceManager"）；

替换以上参数后，该宏定义等价于以下代码：

const android：String16

IServiceManager：descriptor（"android.os.IServiceManager"）；

const android：String16＆

IServiceManager：getInterfaceDescriptor（）const{

return IServiceManager：descriptor；

}

android：sp＜IServiceManager＞IServiceManager：asInterface（

const android：sp＜android：IBinder＞＆obj）

{

android：sp＜IServiceManager＞intr；

//obj为BpBinder（0）

if（obj！=NULL）{

intr=static_cast＜IServiceManager*＞（

obj-＞queryLocalInterface（//该方法返回NULL

IServiceManager：descriptor）.get（））；

if（intr==NULL）{

//将BpBinder封装成BpServiceManager

intr=new BpServiceManager（obj）；

}

}

return intr；

}

IServiceManager：IServiceManager（）{}

IServiceManager：～IServiceManager（）{}

已知obj为BpBinder，其queryLocalInterface方法继承自IBinder，位于frameworks/native/libs/binder/Binder.cpp中，代码如下：

sp＜IInterface＞IBinder：queryLocalInterface（const String16＆descriptor）

{

return NULL；

}

queryLocalInterface直接返回NULL，因此这里以BpBinder为参数创建BpServiceManager。该类位于frameworks/native/libs/binder/IServiceManager.cpp中，代码如下：

class BpServiceManager：public BpInterface＜IServiceManager＞

{

public：

/impl即BpBinder，这里调用了父类BpInterface的构造函数/

BpServiceManager（const sp＜IBinder＞＆impl）

：BpInterface＜IServiceManager＞（impl）

{}

virtual sp＜IBinder＞getService（const String16＆name）const

{……}

virtual sp＜IBinder＞checkService（const String16＆name）const

{……}

virtual status_t addService（const String16＆name，

const sp＜IBinder＞＆service, bool allowIsolated）

{……}

virtual Vector＜String16＞listServices（）

{……}

}；

BpServiceManager把传入其构造函数的BpBinder，传给了其父类BpInterface的构造函数。BpInterface位于frameworks/native/include/binder/IInterface.h中，代码如下：

template＜typename INTERFACE＞

inline BpInterface＜INTERFACE＞：BpInterface（const sp＜IBinder＞＆remote）

：BpRefBase（remote）

{

}

在BpInterface的构造函数中，再一次以传入的BpBinder为参数调用其父类BpRefBase的构造方法。BpInterface继承自IServiceManager和BpRefBase, BpRefBase位于frameworks/native/include/binder/Binder.h中，代码如下：

class BpRefBase：public virtual RefBase

{

……

inline IBinder*remote（）{return mRemote；}

inline IBinder*remote（）const{return mRemote；}

private：

BpRefBase（const BpRefBase＆o）；

BpRefBase＆operator=（const BpRefBase＆o）；

IBinder*const mRemote；//将BpBinder存入mRemote

RefBase：weakref_type*mRefs；

volatile int32_t mState；

}；

由以上分析可知，IServiceManager：asInterface（new BpBinder（0））最终将BpBinder存入了BpServiceManager的父类BpRefBase的私有变量mRemote中。父类提供了remote方法用于返回该变量。
