6.1.3　gBinderOffsets结构体解析

创建JavaBBinderHolder后，需要调用SetIntField将其存入gBinderOffsets.mObject中。SetIntField是JNI函数，其函数原型如下：

void SetIntField（jobject obj, jfieldID fieldID, NativeType value）；

三个参数的说明如下。

Obj：非空的Java对象。

fieldID：Java对象的fieldID。

value：为fieldID设置的值。

SetIntField方法的作用是，将Native层的value存入Java层对象的某个成员变量中，其中Java层对象由obj表示，该对象的成员变量由fieldID表示。

本例中，obj即Java层的PowerManagerService对象；fieldID由gBinderOffsets.mObject指定，代表PowerManagerService的一个成员变量；value即Native层创建的JavaBBinderHolder。

通过gBinderOffsets.mObject指定了fieldID，那么这个fieldID是什么呢？

首先分析gBinderOffsets，其定义在android_util_Binder.cpp中，代码如下：

static struct bindernative_offsets_t

{

jclass mClass；

jmethodID mExecTransact；

jfieldID mObject；

}gBinderOffsets；

可见，gBinderOffsets是一个bindernative_offsets_t类型的结构体，该结构体有三个成员：mClass、mExecTransact和mObject。上文中用到了mObject成员，那么gBinderOffsets结构体是在何时初始化的呢？答案是：在Android启动阶段，通过AndroidRuntime的startReg注册JNI方法时初始化的。startReg在第4章已经分析过，该方法会执行register_android_os_Binder注册JNI方法，其位于android_util_Binder.cpp中，代码如下：

int register_android_os_Binder（JNIEnv*env）

{

//初始化Java层的android/os/Binder类与Native层的映射关系并注册JNI方法

if（int_register_android_os_Binder（env）＜0）

return-1；

if（int_register_android_os_BinderInternal（env）＜0）

return-1；

if（int_register_android_os_BinderProxy（env）＜0）

return-1；

jclass clazz；

//初始化Java层的android/util/Log类与Native层的映射关系

clazz=env-＞FindClass（"android/util/Log"）；

gLogOffsets.mClass=（jclass）env-＞NewGlobalRef（clazz）；

gLogOffsets.mLogE=env-＞GetStaticMethodID（clazz，"e"，

"（Ljava/lang/String；Ljava/lang/String；Ljava/lang/Throwable；）I"）；

//建立ParcelFileDescriptor的映射关系

clazz=env-＞FindClass（"android/os/ParcelFileDescriptor"）；

……//与Log的映射方式类似，省略部分代码

//建立StrictMode的映射关系

clazz=env-＞FindClass（"android/os/StrictMode"）；

……//与Log的映射方式类似，省略部分代码

return 0；

}

register_android_os_Binder的主要工作是建立Java层Binder、BinderInternal、BinderProxy、Log、ParcelFileDescriptor、StrictMode与其Native层的映射关系，并对Binder、BinderInternal、BinderProxy这三个IPC通信相关的类注册其JNI方法。在int_register_android_os_Binder方法中完成了gBinderOffsets的初始化，其代码如下：

const char*const kBinderPathName="android/os/Binder"；

static int int_register_android_os_Binder（JNIEnv*env）

{

jclass clazz；

//通过JNI函数得到Java层android/os/Binder类的类信息

clazz=env-＞FindClass（kBinderPathName）；

//将android/os/Binder的类信息存入gBinderOffsets的mClass成员中

gBinderOffsets.mClass=（jclass）env-＞NewGlobalRef（clazz）；

/*将android/os/Binder类的execTransact方法的Method ID

存入gBinderOffsets的mExecTransact成员/

gBinderOffsets.mExecTransact

=env-＞GetMethodID（clazz，"execTransact"，"（IIII）Z"）；

/*将android/os/Binder类的mObject成员变量的Field ID存入

gBinderOffsets的mObject成员/

gBinderOffsets.mObject

=env-＞GetFieldID（clazz，"mObject"，"I"）；

//注册android/os/Binder的JNI方法

return AndroidRuntime：registerNativeMethods（

env, kBinderPathName, gBinderMethods, NELEM（gBinderMethods））；

}

可见，gBinderOffsets结构体是在系统启动阶段完成初始化的，其内部存储了android/os/Binder类的一些信息。

由上述代码可知，env-＞SetIntField（obj, gBinderOffsets.mObject，（int）jbh）将Java层的android/os/Binder类的mObject成员变量设置成JavaBBinderHolder对象的地址，而JavaBBinderHolder对象内部持有的是JavaBBinder对象的wp指针。通过gBinderOffsets, Java层的Binder类在成员变量mObject中持有Native层的JavaBBinderHolder的地址，这样Java层和Native层便建立了映射关系，通过Java层的Binder类的mObject成员变量可以获得Native层的JavaBBinderHolder对象，进而获得JavaBBinder对象。其具体的映射关系如图6-2所示。

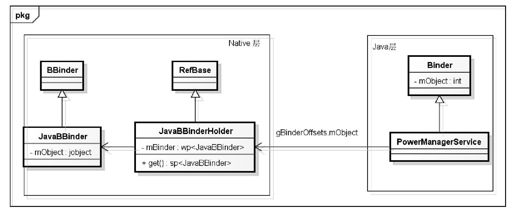

图　6-2　Java层和Native层的映射关系

分析到这里，获得了一个JavaBBinderHolder对象，它持有（Hold）了JavaBBinder的wp指针，而JavaBBinder是BBinder的子类，它存储了Java层系统服务的引用。因此，可以将JavaBBinder视为Java层系统服务在Native层的代表，它们都是Binder体系结构的Server端。
