11.2.5　显示Activity

启动应用程序Activity的第五个阶段的主要功能是显示Activity，其入口点是ActivityStack.realStartActivityLocked方法，该方法在attachApplicationLocked执行完bindApplication方法后开始执行，其主要功能是加载Activity，并执行其生命周期的onCreate、onStart、onResume等方法，最终显示Activity。

1.ActivityStack.realStartActivityLocked

Activity显示阶段的第一步是ActivityStack.realStartActivityLocked，代码如下：

final boolean realStartActivityLocked（ActivityRecord r，

ProcessRecord app, boolean andResume, boolean checkConfig）

throws RemoteException{

/*当Activity attach到Application，并且应用进程没有异常状态（crash, ANR）

时，需要通过WindowManagerService冻结屏幕并设置Activity可见/

r.startFreezingScreenLocked（app，0）；

mService.mWindowManager.setAppVisibility（r.appToken, true）；

……

//在ActivityRecord中记录ProcessRecord，即Activity需要保存其运行进程的信息

r.app=app；

app.waitingToKill=null；

//在ProcessRecord中记录ActivityRecord，一个进程可以运行多个Activity

int idx=app.activities.indexOf（r）；

if（idx＜0）{

app.activities.add（r）；

}

mService.updateLruProcessLocked（app, true, true）；//更新LRU

try{

//此时已经创建应用程序主线程，这里不为null

if（app.thread==null）{

throw new RemoteException（）；

}

List＜ResultInfo＞results=null；

List＜Intent＞newIntents=null；

if（andResume）{//本例为true

results=r.results；

newIntents=r.newIntents；

}

if（r.isHomeActivity）{//本例为false

mService.mHomeProcess=app；

}

r.sleeping=false；

……

//app.thread即ApplicationThreadProxy，是一个BinderProxy对象

//Launch Activity主要包括onCreate、onStart和onResume

app.thread.scheduleLaunchActivity（new Intent（r.intent），

r.appToken, System.identityHashCode（r），r.info，

new Configuration（mService.mConfiguration），

r.compat, r.icicle, results, newIntents，！andResume，

mService.isNextTransitionForward（），profileFile，

profileFd, profileAutoStop）；

……

}catch（RemoteException e）{

}

r.launchFailed=false；

……

if（andResume）{//true

r.state=ActivityState.RESUMED；

r.stopped=false；

mResumedActivity=r；

r.task.touchActiveTime（）；

if（mMainStack）{

//添加到最近Task列表，默认最大数量为20个

mService.addRecentTaskLocked（r.task）；

}

completeResumeLocked（r）；//执行onResume后的处理

checkReadyForSleepLocked（）；

r.icicle=null；

r.haveState=false；

}else{

r.state=ActivityState.STOPPED；

r.stopped=true；

}

if（mMainStack）{//系统升级时或第一次启动时需要运行Setup Wizard

mService.startSetupActivityLocked（）；

}

return true；

}

在启动应用程序Activity过程中，ActivityStack.realStartActivityLocked的主要工作由两个方法完成：ApplicationThreadProxy.scheduleLaunchActivity和ActivityStack.completeResume Locked。其中scheduleLaunchActivity用于在ActivityManagerService所在进程向应用程序主线程的消息循环发送LAUNCH_ACTIVITY消息，进而在应用程序主线程中回调Activity生命周期的onCreate、onStart、onResume等方法显示Activity。onResume方法执行完毕后，需要首先将当前显示Activity所在的Task加入最近Task列表，然后调用completeResumeLocked在ActivityManagerService中进行后续处理。

2.ApplicationThread.scheduleLaunchActivity

显示Activity的第二步是ApplicationThreadProxy.scheduleLaunchActivity，通过Binder通信进而调用ApplicationThread.scheduleLaunchActivity方法，代码如下：

public final class ActivityThread{

……

private class ApplicationThread extends ApplicationThreadNative{

……

public final void scheduleLaunchActivity（……）{

//创建应用程序进程中保存的Activity信息，以ActivityClientRecord表示

ActivityClientRecord r=new ActivityClientRecord（）；

//对应于ActivityManagerService中保存的ActivityRecord的BinderProxy

r.token=token；

r.ident=ident；

r.intent=intent；

r.activityInfo=info；

……

//向应用程序主线程发送LAUNCH_ACTIVITY消息

queueOrSendMessage（H.LAUNCH_ACTIVITY, r）；

}

ApplicationThread. scheduleLaunchActivity首先在应用程序进程中创建ActivityClientRecord，其对应于ActivityManagerService中的ActivityRecord；然后通过queueOrSendMessage方法向应用程序主线程ActivityThread发送LAUNCH_ACTIVITY消息。消息的处理由定义在ActivityThread.H的handleMessage方法完成，代码如下：

public final class ActivityThread{

……

final H mH=new H（）；

……

private class H extends Handler{

public void handleMessage（Message msg）{

switch（msg.what）{

case LAUNCH_ACTIVITY：{

ActivityClientRecord r=（ActivityClientRecord）msg.obj；

//获取应用程序Activity的LoadedApk

r.packageInfo=getPackageInfoNoCheck（

r.activityInfo.applicationInfo, r.compatInfo）；

handleLaunchActivity（r, null）；

}break；

}

}

应用程序主线程收到LAUNCH_ACTIVITY消息后，会在其消息处理器mH的handleMessage方法中根据消息类型匹配switch代码块的LAUNCH_ACTIVITY分支，在该分支中，首先需要根据要启动的Activity信息，找到其对应的APK文件信息（LoadedApk），然后调用handleLaunchActivity进一步处理Activity的启动过程。

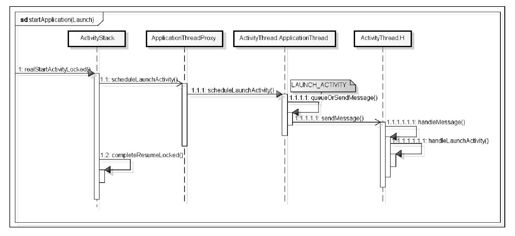

以上处理过程的主要流程如图11-4所示。

图　11-4　scheduleLaunchActivity方法执行流程

3.ActivityThread.handleLaunchActivity

显示Activity的第三步是ActivityThread.handleLaunchActivity，代码如下：

private void handleLaunchActivity（ActivityClientRecord r, Intent customIntent）{

unscheduleGcIdler（）；//暂停调度Idler状态的GC消息处理，见第7章

……

//本例为com.android.settings.Settings

Activity a=performLaunchActivity（r, customIntent）；

if（a！=null）{

……

handleResumeActivity（r.token, false, r.isForward）；

if（！r.activity.mFinished＆＆r.startsNotResumed）{

……

}

}else{

try{//Activity启动失败，直接销毁

ActivityManagerNative.getDefault（）.

finishActivity（r.token, Activity.RESULT_CANCELED, null）；

}catch（RemoteException ex）{

//Ignore

}

}

}

handleLaunchActivity将启动Activity的过程分为Launch阶段和Resume阶段，这两个阶段分别由performLaunchActivity和handleResumeActivity完成，如果Activity启动失败，则需要调用finishActivity予以销毁。

4.ActivityThread.performLaunchActivity

显示Activity的第四步是ActivityThread.performLaunchActivity，代码如下：

private Activity performLaunchActivity（ActivityClientRecord r, Intent customIntent）{

ActivityInfo aInfo=r.activityInfo；//获取Activity信息

……

ComponentName component=r.intent.getComponent（）；

……

Activity activity=null；

try{

java.lang.ClassLoader cl=r.packageInfo.getClassLoader（）；

/通过Java反射机制加载并创建Activity对象，本例中创建com.android.settings.Settings/

activity=mInstrumentation.newActivity（

cl, component.getClassName（），r.intent）；

……

}catch（Exception e）{

}

try{

/*app中存储要启动的应用程序包名、Activity名、APK文件名等信息，本例

*中主要包含以下信息com.android.settings/com.android.settings

Settingsdir=/system/app/Settings.apk/

Application app=r.packageInfo.makeApplication（false, mInstrumentation）；

if（activity！=null）{

//创建并初始化Activity对应的Context

ContextImpl appContext=new ContextImpl（）；

appContext.init（r.packageInfo, r.token, this）；

appContext.setOuterContext（activity）；

……

//将其他应用程序信息附加（attach）到Activity

activity.attach（appContext, this, getInstrumentation（），r.token，

r.ident, app, r.intent, r.activityInfo, title, r.parent，

r.embeddedID, r.lastNonConfigurationInstances, config）；

……

activity.mCalled=false；

//回调onCreate方法

mInstrumentation.callActivityOnCreate（activity, r.state）；

……

r.activity=activity；

r.stopped=true；

if（！r.activity.mFinished）{

activity.performStart（）；//回调onStart方法

r.stopped=false；

}

if（！r.activity.mFinished）{

if（r.state！=null）{//本例为false

//回调onRestoreInstanceState方法

mInstrumentation.callActivityOnRestoreInstanceState（

activity, r.state）；

}

}

if（！r.activity.mFinished）{

activity.mCalled=false；

mInstrumentation.callActivityOnPostCreate（activity, r.state）；

//回调onPostCreate方法

……

}

}

r.paused=true；

/*在应用程序主线程中记录当前Activity, r.token是ActivityManagerService

中存储的ActivityRecord的BinderProxy/

mActivities.put（r.token, r）；

}

……

return activity；

}

performLaunchActivity方法的主要工作是：首先创建Activity对应的Application和Context，并将Activity所需的其他信息附加（attach）到Activity上，然后通过Instrumentation回调Activity生命周期的方法，这些方法包括onCreate、onStart、onRestoreInstanceState（本例未回调该方法）和onPostCreate。通常，应用程序Activity在onCreate中通过setContentView方法设置UI布局和控件，此时Activity便可以显示UI了。

Instrumentation回调Activity生命周期的过程很简单，这里不赘述。将Activity所需的其他信息附加到Activity上由Activity.attach方法完成，代码如下：

final void attach（Context context，……）{

attachBaseContext（context）；//Activity关联到Context

mFragments.attachActivity（this）；//FragmentManager记录当前Activity

//创建Activity对应的Window，对于手机，这个窗口是PhoneWindow

mWindow=PolicyManager.makeNewWindow（this）；

mWindow.setCallback（this）；

mWindow.getLayoutInflater（）.setPrivateFactory（this）；

……

mUiThread=Thread.currentThread（）；//当前线程视为UI线程

mMainThread=aThread；//当前ActivityThread视为主线程

mInstrumentation=instr；

mToken=token；//ActivityManagerService中ActivityRecord的BinderProxy

mIdent=ident；

mApplication=application；

mIntent=intent；

mComponent=intent.getComponent（）；

mActivityInfo=info；

mTitle=title；

mParent=parent；//本例parent为null

mEmbeddedID=id；

mLastNonConfigurationInstances=lastNonConfigurationInstances；

//窗口需要使用WindowManager

mWindow.setWindowManager（null, mToken, mComponent.flattenToString（），

（info.flags＆ActivityInfo.FLAG_HARDWARE_ACCELERATED）！=0）；

if（mParent！=null）{

mWindow.setContainer（mParent.getWindow（））；

}

mWindowManager=mWindow.getWindowManager（）；

mCurrentConfig=config；

}

可见，Activity通过attach方法将大量信息附加到自身，这些信息包括Context、Fragmen tManager、UI线程和主线程、PhoneWindow等，这样便构建了完整的Activity运行框架。

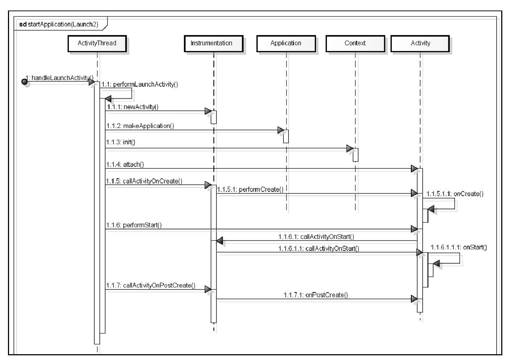

以上处理过程的主要流程如图11-5所示。

图　11-5　performLaunchActivity方法执行流程

performLaunchActivity方法执行完毕后，进入显示Activity的第五个主要步骤。

5.ActivityThread.handleResumeActivity

显示Activity的第五步由ActivityThread.handleResumeActivity方法完成，代码如下：

final void handleResumeActivity（IBinder token, boolean clearHide, boolean isForward）{

unscheduleGcIdler（）；

//回调onResume方法

ActivityClientRecord r=performResumeActivity（token, clearHide）；

if（r！=null）{

final Activity a=r.activity；

……

/*此时mStartedActivity为false。如果该值为true，说明

上一个Activity还在执行onResume方法/

boolean willBeVisible=！a.mStartedActivity；

if（！willBeVisible）{//本例为true，表示该Activity是否可见

try{

willBeVisible=ActivityManagerNative.getDefault（）

.willActivityBeVisible（a.getActivityToken（））；

}catch（RemoteException e）{

}

}

if（r.window==null＆＆！a.mFinished＆＆willBeVisible）{

r.window=r.activity.getWindow（）；

View decor=r.window.getDecorView（）；//设置根View

decor.setVisibility（View.INVISIBLE）；

ViewManager wm=a.getWindowManager（）；

WindowManager.LayoutParams l=r.window.getAttributes（）；

a.mDecor=decor；

l.type=WindowManager.LayoutParams.TYPE_BASE_APPLICATION；

l.softInputMode|=forwardBit；

if（a.mVisibleFromClient）{

a.mWindowAdded=true；

wm.addView（decor, l）；

}

}else if（！willBeVisible）{

//如果Activity在onResume时，启动了另一个Activity，此时窗口不可见

r.hideForNow=true；

}

if（！r.activity.mFinished＆＆willBeVisible

＆＆r.activity.mDecor！=null＆＆！r.hideForNow）{

……

r.activity.mVisibleFromServer=true；

mNumVisibleActivities++；//当前屏幕可见Activity数，此时为1

if（r.activity.mVisibleFromClient）{

r.activity.makeVisible（）；

}

}

if（！r.onlyLocalRequest）{//满足该分支的条件

r.nextIdle=mNewActivities；

mNewActivities=r；

//onResume后进入Idle状态，此时将向主线程的消息队列注册IdleHandler

Looper.myQueue（）.addIdleHandler（new Idler（））；

}

r.onlyLocalRequest=false；

}else{

……//onResume时出现异常，直接destroy该Activity

ActivityThread. handleResumeActivity方法首先会回调Activity的onResume方法，然后设置Activity对应的View可见，最后向应用程序主线程的消息循环中添加一个Idle状态的处理器：Idler对象。

可见，当Activity执行完onResume方法后，会进入Idle状态。当应用程序主线程的消息队列中没有其他要处理的消息时，将处理Idle消息，进而调用Idler对象的queueIdle方法。相关内容请参考第7章。

6.ActivityThread.performResumeActivity

显示Activity的第六步是回调Activity的onResume方法，由ActivityThread.performResume Activity完成，代码如下：

public final ActivityClientRecord performResumeActivity（IBinder token，

boolean clearHide）{

ActivityClientRecord r=mActivities.get（token）；

if（r！=null＆＆！r.activity.mFinished）{//本例为true

if（clearHide）{//false

r.hideForNow=false；

r.activity.mStartedActivity=false；

}

try{

if（r.pendingIntents！=null）{

//调用Activity生命周期的onNewIntent方法

deliverNewIntents（r, r.pendingIntents）；

r.pendingIntents=null；

}

if（r.pendingResults！=null）{

//调用Activity生命周期的onActivityResult方法

deliverResults（r, r.pendingResults）；

r.pendingResults=null；

}

//调用Activity生命周期的onResume方法

r.activity.performResume（）；

r.paused=false；//此时真正进入非暂停状态

r.stopped=false；//此时真正进入非停止状态

r.state=null；

}

……

return r；

}

可见ActivityThread.performResumeActivity在回调Activity生命周期的onResume方法之前，还可能回调onNewIntent和onActivityResult方法。这里只分析如何回调onResume方法。

7.performResume

显示Activity的第七步是ActivityThread.performResumeActivity调用Activity的performResume方法，回调其生命周期的onResume方法，代码如下：

final void performResume（）{

//如果当前Activity处于stop状态，依次调用Activity生命周期的onRestart和onStart方法

performRestart（）；

//执行Activity的Fragment的事务

mFragments.execPendingActions（）；

mLastNonConfigurationInstances=null；

mCalled=false；

//调用Activity生命周期的onResume方法

mInstrumentation.callActivityOnResume（this）；

……

mFragments.dispatchResume（）；//Fragment切换到Resume状态

mFragments.execPendingActions（）；

//执行Activity生命周期的onPostResume方法

onPostResume（）；

……

}

可见onResume方法并非孤立执行的，如果当前Activity处于stop状态，需要首先回调其onRestart和onStart方法，然后再执行onResume方法，最后还需要执行onPostResume方法^[1]。

以上处理过程的主要流程如图11-6所示。

图　11-6　Activity的performResume方法执行流程

以上步骤执行完毕后返回ActivityStack.realStartActivityLocked方法，继续执行ActivityStack.completeResumeLocked方法。

8.ActivityStack.completeResumeLocked

显示Activity的第八步，当Activity执行完onResume方法返回ActivityManagerService进程后，需要调用ActivityStack.completeResumeLocked方法执行Activity.onResume的后续处理。代码如下：

private final void completeResumeLocked（ActivityRecord next）{

next.idle=false；

next.results=null；

next.newIntents=null；

//Activity.onResume后会向应用程序主线程中添加Idle状态处理器

//ActivityManagerService通过IDLE_TIMEOUT_MSG消息监控其处理情况

Message msg=mHandler.obtainMessage（IDLE_TIMEOUT_MSG）；

msg.obj=next；

mHandler.sendMessageDelayed（msg, IDLE_TIMEOUT）；

if（mMainStack）{

mService.reportResumedActivityLocked（next）；

}

next.clearThumbnail（）；

if（mMainStack）{

mService.setFocusedActivityLocked（next）；//设置当前获取焦点的Activity

}

next.resumeKeyDispatchingLocked（）；

ensureActivitiesVisibleLocked（null，0）；

mService.mWindowManager.executeAppTransition（）；

mNoAnimActivities.clear（）；

……

}

当Activity执行其onResume方法，并向应用程序主线程中加入Idle消息处理器后，ActivityStack向自身消息循环中发送IDLE_TIMEOUT_MSG消息，并指定该消息在10s后处理。接下来分析Activity Idle状态的处理过程。

[1]这里涉及Fragment运行，不在本书中讲解，读者可以参考Android官方开发者网站http：//developer.android.com/reference/android/app/Fragment/html。
