11.2　启动应用程序Activity时在Server端的执行流程

启动应用程序Activity的请求从Client端传递给Server端的ActivityManagerService后，便进入启动应用七个阶段，本节以在Home桌面启动Settings应用程序为例，详细分析这个过程。

11.2.1　预启动

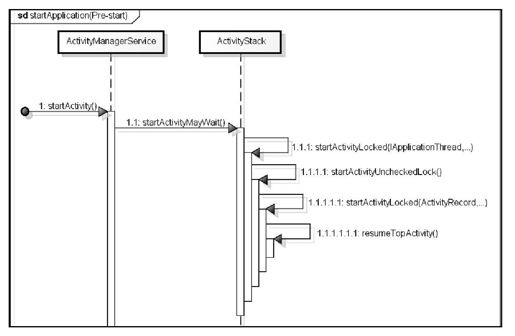

预启动阶段主要由6步组成，其简要流程如图11-3所示。

图　11-3　预启动阶段的6个步骤

接下来详细分析该阶段的内容。

1.ActivityManagerService.startActivity

预启动阶段的第一步工作由ActivityManagerService.startActivity完成，其主要工作是获取Client端的UID，以及判断Client端是否有权限启动应用程序Activity，然后调用ActivityStack.startActivityMayWait方法执行第二步工作。代码如下：

public final int startActivity（IApplicationThread caller，

Intent intent, String resolvedType, IBinder resultTo，

String resultWho, int requestCode, int startFlags，

String profileFile，……）{

//判断caller进程是否有权限启动Activity，对于sandboxed processes会抛出SecurityException

//本例的caller表示Launcher，能够通过安全检查

enforceNotIsolatedCaller（"startActivity"）；

int userId=0；

//本例的Category为android.intent.category.LAUNCHER

if（intent.getCategories（）！=null＆＆

intent.getCategories（）.contains（Intent.CATEGORY_HOME））{

userId=mCurrentUserId；

}else{//Launcher也是Application故其UID大于FIRST_APPLICATION_UID

if（Binder.getCallingUid（）＜Process.FIRST_APPLICATION_UID）{

userId=0；

}else{

userId=Binder.getOrigCallingUser（）；

}

}

return mMainStack.startActivityMayWait（caller，-1，intent，

resolvedType, resultTo, resultWho, requestCode, startFlags，

profileFile, profileFd, null, null, options, userId）；

}

ActivityManagerService. startActivity方法将启动Activity的请求转发给ActivityStack.startActivityMayWait方法，传入该方法的主要参数如下。

1）caller：标识调用startActivity的进程，其类型为ApplicationThreadProxy。

2）Intent：标识要启动的组件，其包含的信息如下。

Action：android. intent.action.MAIN.

Categories：android. intent.category.LAUNCHER.

Component：要启动的Activity组件，值为com.android.settings/.Settings。

Flag：启动标记为0x102000000，即FLAG_ACTIVITY_NEW_TASK|FLAG_ACTIVITY_FORWARD_RESULT。

3）resultTo：标识接受返回结果的一方，是一个ActivityRecord的Binder引用。本例中代表的是Launcher，其主要内容如下。

ActivityRecord{com. android.launcher/com.android.launcher2.Launcher}.

requestcode为-1。

resolvedType：标识Intent数据的MIME类型，此处为null。

2.ActivityStack.startActivityMayWait

预启动阶段的第二步是ActivityStack.startActivityMayWait，其作用是查询系统中与Intent匹配的Activity。调用startActivityLocked启动该Activity。代码如下：

final int startActivityMayWait（IApplicationThread caller, int callingUid，

Intent intent, String resolvedType, IBinder resultTo，

String resultWho, int requestCode, int startFlags，……）{

……

//传入的Intent包含Component信息，此时componentSpecified将赋值为true

boolean componentSpecified=intent.getComponent（）！=null；

//后续步骤需要修改客户端传入的Intent，这里重新封装，防止修改原始Intent

intent=new Intent（intent）；

/*查询与该Intent匹配的Activity, resolveActivity需要调用

*PackageManagerService方法获取该Activity的信息。本例启动的是

*Settings，这里查询的自然是Settings的信息。其内容主要包含：

*launchmode：2

*processName：com.android.settings

*activityname：com.android.settings.Settings

taskAffinity：com.android.setting/

ActivityInfo aInfo=resolveActivity（intent, resolvedType, startFlags，

profileFile, profileFd, userId）；

/*isSingleton用于判断要启动的Activity是否属于persistent或者system

进程，Settings既没有设置FLAG_PERSISTENT标记，也不属于system进程/

if（aInfo！=null＆＆mService.isSingleton（aInfo.processName，

aInfo.applicationInfo））{

userId=0；

}

aInfo=mService.getActivityInfoForUser（aInfo, userId）；//运行时信息

synchronized（mService）{

//用于区分调用端是否来自于应用程序

int callingPid；

if（callingUid＞=0）{

callingPid=-1；

}else if（caller==null）{

/*启动Launcher或者用am start启动一个应用程序的

时候，caller便为null。此时需要记录调用方的PID和UID/

callingPid=Binder.getCallingPid（）；

callingUid=Binder.getCallingUid（）；

}else{

callingPid=callingUid=-1；

}

//是否需要更改Configuration信息，此处为false

mConfigWillChange=config！=null

＆＆mService.mConfiguration.diff（config）！=0；

final long origId=Binder.clearCallingIdentity（）；

/*FLAG_CANT_SAVE_STATE由AndroidManifest.xml的Application标签指定，该

*标签并未对SDK开放。系统中只有development/samples/HeavyWeight这一个

*示例应用使用到，配置为：

＜application android：cantSaveState="true"＞/

if（mMainStack＆＆aInfo！=null＆＆（aInfo.applicationInfo.flags＆

ApplicationInfo.FLAG_CANT_SAVE_STATE）！=0）{

……

}

//将请求转发给startActivityLocked（caller，……）

int res=startActivityLocked（caller, intent, resolvedType，

aInfo, resultTo, resultWho, requestCode，……）；

//更新Configuration信息，但此时mConfigWillChange为false，不执行这步

if（mConfigWillChange＆＆mMainStack）{

……

}

Binder.restoreCallingIdentity（origId）；

/*此例传入的outResult为null，不执行这步。只有调用ActivityManagerService

*的startActivityAndWait方法时，传入的outResult参数不为null，但startActivityAndWait

方法只在通过am start-W启动Activity的时候用到。-W的意思是wait/

if（outResult！=null）{

……

}

return res；

}

}

startActivityMayWait方法的主要工作如下：

调用resovleActivity方法经由PackageManagerService查询系统中是否存在处理指定Intent的Activity，即找到Settings。resovleActivity属于PackageManagerService的范畴，这里不赘述。

根据caller判断启动Activity的客户端是应用程序还是其他进程（如adb shell）。

处理FLAG_CANT_SAVE_STATE标记，该标记目前只在示例程序中使用。

调用ActivityStack.startActivityLocked执行预启动阶段的第三步工作。

处理Configuration需要改变的情况，对于启动Settings应用，则不需要改变。

处理wait状态。正常启动应用程序不需要执行这个步骤，此例中startActivityMayWait其实是startActivity"Not"Wait。

当通过am start-W启动Activity时，需要处理wait状态，am start命令格式如下：

am start：start an Activity.Options are：

-D：enable debugging

-W：wait for launch to complete

—start-profiler＜FILE＞：start profiler and send results to＜FILE＞

-P＜FILE＞：like above, but profiling stops when app goes idle

-R：repeat the activity launch＜COUNT＞times.Prior to each repeat，

the top activity will be finished.

-S：force stop the target app before starting the activity

—opengl-trace：enable tracing of OpenGL functions

startActivityMayWait启动Activity的工作放在startActivityLocked方法中完成，该方法有两个重载方法，这里用到的是startActivityLocked（IApplicationThread caller，……），接下来分析该方法。

3.ActivityStack.startActivityLocked（IApplicationThread caller，……）

预启动阶段的第三步是ActivityStack.startActivityLocked，首先进行各种启动前的检查，检查通过后创建目标Activity的ActivityRecord，并将启动请求转发给startActivityUnchecked Locked处理。代码如下：

final int startActivityLocked（IApplicationThread caller，……）{

int err=ActivityManager.START_SUCCESS；

ProcessRecord callerApp=null；

if（caller！=null）{

/*获取caller的ProcessRecord，这里即Launcher对应的进程信息。

*ProcessRecord维护一个activities的列表，用于存储运行在该进程的

*Activity的ActivityRecord，比如com.android.launcher2.Launcher。

*应用程序本身都在ActivityManagerService的管理范围中，对于由应用程序

*发起的startActivity，都可以在ActivityManagerService中找到其对应的

ProcessRecord，这样可以确保调用方的权限匹配正确/

callerApp=mService.getRecordForAppLocked（caller）；

if（callerApp！=null）{

callingPid=callerApp.pid；//Launcher的PID

callingUid=callerApp.info.uid；//Launcher的UID

}else{

err=ActivityManager.START_PERMISSION_DENIED；

}

}

……

ActivityRecord sourceRecord=null；

ActivityRecord resultRecord=null；

if（resultTo！=null）{//传入的resultTo参数代表Launcher

int index=indexOfTokenLocked（resultTo）；

if（index＞=0）{//此时mHistory中只有Launcher, index为0

//取出Launcher的ActivityRecord

sourceRecord=mHistory.get（index）；

/*传入的requestCode为-1，即不需要返回结果。对于需要返回结果的情况，发起

*startActivity的一方便是接收返回结果的一方（只要其状态不是finishing）。只有

*调用startActivityForResult时，传入的参数requestCode＞=0才会接收返回

结果，详情请参阅SDK对于该方法的解释/

if（requestCode＞=0＆＆！sourceRecord.finishing）{

resultRecord=sourceRecord；

}

}

}

//获取Intent存储的启动标记（flag），处理FLAG_ACTIVITY_FORWARD_RESULT标记

int launchFlags=intent.getFlags（）；

if（（launchFlags＆Intent.FLAG_ACTIVITY_FORWARD_RESULT）！=0

＆＆sourceRecord！=null）{

……//本例中未设置FLAG_ACTIVITY_FORWARD_RESULT启动标记

}

……

if（err！=ActivityManager.START_SUCCESS）{

/*指定了接收启动结果的Activity，通过sendActivityResultLocked

将错误结果返回，该错误结果为RESULT_CANCELED/

if（resultRecord！=null）{

sendActivityResultLocked（-1，

resultRecord, resultWho, requestCode，

Activity.RESULT_CANCELED, null）；

}

mDismissKeyguardOnNextActivity=false；

ActivityOptions.abort（options）；

return err；

}

/*检查是否有启动Activity的权限，这里startAnyPerm不满足

条件，但componentPerm满足条件。因此权限检查过关/

final int startAnyPerm=mService.checkPermission（

START_ANY_ACTIVITY, callingPid, callingUid）；

final int componentPerm=mService.checkComponentPermission（

aInfo.permission, callingPid, callingUid，

aInfo.applicationInfo.uid, aInfo.exported）；

if（startAnyPerm！=PERMISSION_GRANTED＆＆

componentPerm！=PERMISSION_GRANTED）

{

……//RESULT_CANCELED

}

if（mMainStack）{

if（mService.mController！=null）{//没有设置IActivityCotroller

……//IActivityCotroller是ActivityManagerService的监听器

……//可以决定是否启动当前请求启动的Activity

}

}

//为将要启动的Activity创建ActivityRecord

//这里便是Settings的ActivityRecord

ActivityRecord r=new ActivityRecord（mService, this，……）；

if（outActivity！=null）{//null

outActivity[0]=r；

}

if（mMainStack）{

/*mResumeActivity代表当前处于resume状态的Activity，即当前正在显示的

*Activity。因为是从Launcher启动Settings，此时Settings还未启动，这

里的mResumeActivity依然是Launcher/

if（mResumedActivity==null

||mResumedActivity.info.applicationInfo.uid！=callingUid）{

/*如果没有当前正在显示的Activity，有理由怀疑发起startActivity的进程

*此时是否能够切换Activity。这种情况通常发生在startActivity发起方

进入pause/stop/destroy方法时，此时要暂停切换Activity/

if（！mService.checkAppSwitchAllowedLocked（callingPid，

callingUid，"Activity start"））{

PendingActivityLaunch pal=new PendingActivityLaunch（）；

pal.r=r；

pal.sourceRecord=sourceRecord；

pal.startFlags=startFlags；

//如果没有权限，则将启动请求存入mPendingActivityLaunches后返回

mService.mPendingActivityLaunches.add（pal）；

mDismissKeyguardOnNextActivity=false；

ActivityOptions.abort（options）；

return ActivityManager.START_SWITCHES_CANCELED；

}

}

if（mService.mDidAppSwitch）{//mDidAppSwitch为true

mService.mAppSwitchesAllowedTime=0；

}else{

mService.mDidAppSwitch=true；

}

/*启动mPendingActivityLaunches中存储的待启动Activity，

内部调用了startActivityUncheckedLocked/

mService.doPendingActivityLaunchesLocked（false）；

}

//将请求转发给startActivityUncheckedLocked

err=startActivityUncheckedLocked（r, sourceRecord，

startFlags, true, options）；

……

return err；

}

startActivityLocked（IApplicationThread caller，……）的工作可以归纳如下。

1）各种检查：检查调用方的权限、检查调用方是否需要返回结果、检查FLAG_ACTIVITY_FORWARD_RESULT标记、检查Intent是否正确、检查目标Activity是否存在、检查是否有startActivity权限、检查当前能否切换Activity。

2）检查通过后，创建目标Activity的ActivityRecord。

3）将请求转发给startActivityUncheckedLocked方法，进入预启动阶段的第四步。此时处于mPendingActivityLaunches列表中的待启动Activity将被优先处理。

由此可见，startActivityUncheckedLocked方法签名中Unchecked的意思是：经过这么多检查（check），终于不需要检查（uncheck）了。

接下来分析ActivityStack.startActivityUncheckedLocked方法。

4.ActivityStack.startActivityUncheckedLocked

预启动阶段的第四步是ActivityStack.startActivityUncheckedLocked，主要工作如下：

1）根据启动标记和启动模式，判断是否需要在新的Task中运行目标Activity。

2）判断是否有可复用的Task或者Activity。

3）将复用或新建的TaskRecord与ActivityRecord关联。

4）在ActivityManagerService中更新Task数量。

5）调用startActivityLocked方法进入预启动阶段的第五步。

源码异常复杂，下面分成五个阶段分别分析。

（1）确定待启动Activity是否需要运行新的Task

startActivityUncheckedLocked第一阶段的主要工作是确定待启动Activity是否需要运行新的Task，代码如下：

final int startActivityUncheckedLocked（ActivityRecord r，

ActivityRecord sourceRecord, int startFlags, boolean doResume，

Bundle options）{

//从上步中创建的ActivityRecord取出相关信息

final Intent intent=r.intent；

final int callingUid=r.launchedFromUid；//Launcher的UID

final int userId=r.userId；//0

int launchFlags=intent.getFlags（）；//启动标记

//未设置FLAG_ACTIVITY_NO_USER_ACTION启动标记，mUserLeaving为true

mUserLeaving=（launchFlags＆Intent.FLAG_ACTIVITY_NO_USER_ACTION）==0；

if（！doResume）{//doResume设置是否立刻启动，传入的参数为true

r.delayedResume=true；

}

//未设置FLAG_ACTIVITY_PREVIOUS_IS_TOP启动标记，notTop为null

ActivityRecord notTop=

（launchFlags＆Intent.FLAG_ACTIVITY_PREVIOUS_IS_TOP）！=0?

r：null；

//未设置START_FLAG_ONLY_IF_NEEDED启动标记，不满足该条件该分支

if（（startFlags＆ActivityManager.START_FLAG_ONLY_IF_NEEDED）！=0）{

……

}

if（sourceRecord==null）{//不是由Activity发出的启动请求，本例不满足该分支

if（（launchFlags＆Intent.FLAG_ACTIVITY_NEW_TASK）==0）{

//需要在新Task中启动

launchFlags|=Intent.FLAG_ACTIVITY_NEW_TASK；

}

}else if（sourceRecord.launchMode==ActivityInfo.LAUNCH_SINGLE_INSTANCE）{

//本例Launcher的启动模式是singleTask，不匹配该分支

launchFlags|=Intent.FLAG_ACTIVITY_NEW_TASK；

}else if（r.launchMode==ActivityInfo.LAUNCH_SINGLE_INSTANCE

||r.launchMode==ActivityInfo.LAUNCH_SINGLE_TASK）{//匹配该条件

launchFlags|=Intent.FLAG_ACTIVITY_NEW_TASK；

}

//本例resultTo为null，不接收返回结果，不满足该分支

if（r.resultTo！=null＆＆

（launchFlags＆Intent.FLAG_ACTIVITY_NEW_TASK）！=0）{

//resultTo非null和FLAG_ACTIVITY_NEW_TASK不能共存

//返回RESULT_CANCELED，清空resultTo

sendActivityResultLocked（-1，r.resultTo, r.resultWho，

r.requestCode, Activity.RESULT_CANCELED, null）；

r.resultTo=null；

}

……

startActivityUncheckedLocked第一阶段的工作主要根据启动标记（flag）和启动模式（Launch Mode）确定待启动Activity是否需要运行于新的Task。如果需要运行于新的Task并且指定了resultTo，即startActivityForResult方法的参数requestCode＞=0，此时直接向caller返回RESULT_CANCELED，而不返回真正的启动结果。

需要在新的Task中运行Activity的条件有以下3种：

sourceRecord为null，即不是由Activity发出的启动请求，例如启动Launcher或者通过adb start启动指定Activity。本例中sourceRecord为Launcher。

sourceRecord的启动模式为singleInstance。

要启动的目标Activity的启动模式为singleInstance或者singleTask。

满足上述3个条件时，需要在Activity的启动标记中加入FLAG_ACTIVITY_NEW_TASK。在本例中，在Client端已经设置启动标记FLAG_ACTIVITY_NEW_TASK，因此Settings需要运行于新的Task。

这里涉及启动标记FLAG_ACTIVITY_NO_USER_ACTION，它与Activity的生命周期有关，具体的关系如下：

用于判断是否是用户行为导致Activity切换。例如当用户按Home键时，当前Activity切换到后台，此时会回调当前Activity生命周期的onUserLeaveHint方法；但如果是来电导致当前Activity切换到后台，则不会回调当前Activity生命周期的onUserLeaveHint方法。若在启动Activity的Intent中设置了FLAG_ACTIVITY_NO_USER_ACTION标记，则表明当前启动行为是非用户行为，这样被切换到后台的Activity便不会回调onUserLeaveHint方法。

Launcher在AndroidManifest.xml中配置的启动模式是singleTask，代码如下：

＜activity

android：name="com.android.launcher2.Launcher"

android：launchMode="singleTask"

android：clearTaskOnLaunch="true"

……＞

……

＜/activity＞

Settings在AndroidManifest.xml中配置的启动模式是singleTask，代码如下：

＜activity android：name="Settings"

android：label="@string/settings_label_launcher"

android：taskAffinity="com.android.settings"

android：launchMode="singleTask"＞

……

＜/activity＞

关于Task和启动模式的内容，可参考以下Android官方开发者网站：

http://developer. android.com/guide/components/tasks-and-back-stack.html

http://developer. android.com/guide/topics/manifest/activity-element.html

http://developer. android.com/guide/practices/ui_guidelines/activity_task_design.html

（2）检查是否有可复用的Task或者Activity

startActivityUncheckedLocked第二阶段的主要工作是检查是否有可复用的Task或者Activity，如果发现有，则直接切换到该Task。代码如下：

final int startActivityUncheckedLocked（ActivityRecord r，

ActivityRecord sourceRecord, int startFlags, boolean doResume，

Bundle options）{

……//省略第一阶段

boolean addingToTask=false；

boolean movedHome=false；

TaskRecord reuseTask=null；

//根据第一阶段的分析，满足该分支条件

if（（（launchFlags＆Intent.FLAG_ACTIVITY_NEW_TASK）！=0＆＆

（launchFlags＆Intent.FLAG_ACTIVITY_MULTIPLE_TASK）==0）

||r.launchMode==ActivityInfo.LAUNCH_SINGLE_TASK

||r.launchMode==ActivityInfo.LAUNCH_SINGLE_INSTANCE）{

if（r.resultTo==null）{//本例满足该分支

//查找是否有可复用的Task及其Activity

ActivityRecord taskTop=r.launchMode！=ActivityInfo.LAUNCH_SINGLE_INSTANCE

?findTaskLocked（intent, r.info）

：findActivityLocked（intent, r.info）；

if（taskTop！=null）{//本例中taskTop为null，无法复用

……

}

}

}

当满足以下任何一个条件，需要判断是否有可复用的Task：

1）在启动标记中设置了FLAG_ACTIVITY_NEW_TASK且未设置FLAG_ACTIVITY_MULTIPLE_TASK：

launchFlags＆Intent.FLAG_ACTIVITY_NEW_TASK）！=0＆＆

（launchFlags＆Intent.FLAG_ACTIVITY_MULTIPLE_TASK）==0

2）要启动的目标Activity的启动模式为singleTask：

r.launchMode==ActivityInfo.LAUNCH_SINGLE_TASK

3）要启动的目标Activity的启动模式为singleInstance：

ActivityInfo.LAUNCH_SINGLE_INSTANCE

Task是否可复用还与resultTo有关，即resultTo必须为null。

可复用Task的匹配原则如下：

原则1当要启动的目标Activity的启动模式非singleInstance时，遵循findTaskLocked方法的匹配规则。规则如下：

遍历mHistory中的ActivityRecord，查看该ActivityRecord所属Task的affinity是否与要启动的目标Activity的affinity相同，如果有则返回该ActivityRecord。

遍历mHistory中的ActivityRecord，查看该ActivityRecord所属Task的Intent是否与要启动的目标Activity有相同的Component，如果有则返回该ActivityRecord。

遍历mHistory中的ActivityRecord，查看该ActivityRecord所属Task的affinityIntent是否与要启动的目标Activity有相同的Component，如果有则返回该ActivityRecord。

原则2当要启动的目标Activity的启动模式为singleInstance时，遵循findActivityLocked方法的匹配规则。规则如下：

遍历mHistory中的ActivityRecord，查看该ActivityRecord所属Task的Intent是否与要启动的目标Activity有相同的Component，如果有则返回该ActivityRecord。

（3）查找是否有可复用的Activity

startActivityUncheckedLocked第三阶段的主要工作是查找是否有可复用的Activity，如果有，则调用resumeTopActivityLocked方法Resume该Activity。代码如下：

final int startActivityUncheckedLocked（ActivityRecord r，

ActivityRecord sourceRecord, int startFlags, boolean doResume，

Bundle options）{

……//省略前两个阶段

if（r.packageName！=null）{//本例packageName为com.android.settings

/*如果要启动的目标Activity与当前栈顶正在显示的Activity相同，需要

检查该Activity是否只需要启动一次。本例top为Launcher/

ActivityRecord top=topRunningNonDelayedActivityLocked（notTop）；

if（top！=null＆＆r.resultTo==null）{//满足

//前者是Launcher，后者为Settings，不满足下面的条件

if（top.realActivity.equals（r.realActivity）＆＆top.userId==r.userId）{

if（top.app！=null＆＆top.app.thread！=null）{

if（（launchFlags＆Intent.FLAG_ACTIVITY_SINGLE_TOP）！=0

||r.launchMode==ActivityInfo.LAUNCH_SINGLE_TOP

||r.launchMode==ActivityInfo.LAUNCH_SINGLE_TASK）{

if（doResume）{//直接恢复栈顶的Activity

resumeTopActivityLocked（null）；

}

……

}

}else{

if（r.resultTo！=null）{

sendActivityResultLocked（-1，r.resultTo, r.resultWho, r.requestCode，

Activity.RESULT_CANCELED, null）；

}

ActivityOptions.abort（options）；

return ActivityManager.START_CLASS_NOT_FOUND；

}

（4）关联TaskRecord与ActivityRecord

startActivityUncheckedLocked第四阶段的主要工作是将TaskRecord与ActivityRecord关联，同时在ActivityManagerService中需要记录当前Task的数量。代码如下：

final int startActivityUncheckedLocked（ActivityRecord r，

ActivityRecord sourceRecord, int startFlags, boolean doResume，

Bundle options）{

//省略前三个阶段

boolean newTask=false；

boolean keepCurTransition=false；

//根据第三阶段的分析可知，满足该分支

if（r.resultTo==null＆＆！addingToTask

＆＆（launchFlags＆Intent.FLAG_ACTIVITY_NEW_TASK）！=0）{

if（reuseTask==null）{//满足

mService.mCurTask++；//在ActivityManagerService中记录Task数量

if（mService.mCurTask＜=0）{

mService.mCurTask=1；

}

/*创建TaskRecord表示一个Task，并将新创建的TaskRecord与

ActivityRecord关联，即每个Activity会存储其所处的Task/

r.setTask（new TaskRecord（mService.mCurTask, r.info, intent），null, true）；

}else{

r.setTask（reuseTask, reuseTask, true）；//复用已有Task

}

newTask=true；//标记创建了新的Task

if（！movedHome）{

moveHomeToFrontFromLaunchLocked（launchFlags）；

}

}

……//省略不满足本例条件的分支

（5）调用startActivityLocked方法

startActivityUncheckedLocked第五阶段的主要工作是，以第四阶段创建的ActivityRecord和TaskRecord为参数，调用startActivityLocked方法进入预启动阶段的第五步。代码如下：

final int startActivityUncheckedLocked（ActivityRecord r，

ActivityRecord sourceRecord, int startFlags, boolean doResume，

Bundle options）{

//权限控制

mService.grantUriPermissionFromIntentLocked（callingUid，

r.packageName, intent, r.getUriPermissionsLocked（））；

//以ActivityRecord和TaskRecord为参数调用startActivityLocked

startActivityLocked（r, newTask, doResume, keepCurTransition, options）；

return ActivityManager.START_SUCCESS；

}

5.ActivityStack.startActivityLocked（ActivityRecord r，……）

startActivityLocked（ActivityRecord r，……）是预启动阶段的第五步，它有一个重载函数，即startActivityLocked（IApplicationThread caller，……）在预启动阶段的第三步已经分析过。接下来分析startActivityLocked（ActivityRecord r，……），代码如下：

private final void startActivityLocked（ActivityRecord r, boolean newTask，

boolean doResume, boolean keepCurTransition, Bundle options）{

//此时的mHistory中只有Launcher这一个ActivityRecord，因此NH等于1

final int NH=mHistory.size（）；

int addPos=-1；

/*不需要创建新的Task运行当前请求启动的Activity，本例不满足该分支。既然

不需要创建新Task，就需要找到已有Task并在该Task中启动Activity/

if（！newTask）{

boolean startIt=true；

//从栈顶开始遍历非finishing状态的Activity

for（int i=NH-1；i＞=0；i—）{

ActivityRecord p=mHistory.get（i）；

if（p.finishing）{

continue；

}

//找到栈中第一个与当前请求启动的Activity（r）同属一个Task的Activity（p）

if（p.task==r.task）{

addPos=i+1；//当前请求启动的Activity插入p之后的位置

/*p此时未必位于栈顶与用户交互，即可能处于后台，此时也不能立刻启动r。

只有p处于前台时，startIt赋值为false，此时才能将r加入mHistory中/

if（！startIt）{

mHistory.add（addPos, r）；

/*将inHistory赋值为true，表示已加入mHistory

中，并将Task中的activity计数加1/

r.putInHistory（）；

/*通过WindowManagerService为ActivityRecord创建

AppWindowToken，该对象对应于Activity的窗口/

mService.mWindowManager.addAppToken（addPos, r.appToken，

r.task.taskId, r.info.screenOrientation, r.fullscreen）；

if（VALIDATE_TOKENS）{

validateAppTokensLocked（）；

}

ActivityOptions.abort（options）；

return；

}

break；

}

if（p.fullscreen）{//只有p处在前台时，startIt赋值为false

startIt=false；

}

}

}

//将当前请求启动的Activity的位置设为栈顶，以便可以立刻与用户交互

if（addPos＜0）{

addPos=NH；

}

//当前请求启动的Activity如果不在栈顶，不执行onUserLeaving回调方法

if（addPos＜NH）{//不满足

mUserLeaving=false；

}

/*本例将Settings对应的ActivityRecord加入到mHistory，此时

mHistory中包含Launcher和Settings两个ActivityRecord/

mHistory.add（addPos, r）；

/*将inHistory赋值为true，表示已加入mHistory中，并将task.numActivities

加1，标志向该Task中添加了一个Activity，此时该值为1/

r.putInHistory（）；

//将frontOfTask赋值为true，表示是该Task的第一个Activity

r.frontOfTask=newTask；

if（NH＞0）{//本例中，NH为1，满足条件

……//调用prepareAppTransition方法准备Activity切换动画

if（doResume）{//满足该分支

resumeTopActivityLocked（null）；

}

}

ActivityStack. startActivityLocked（ActivityRecord r，……）的主要工作是，将要启动的ActivityRecord添加到mHistory的适当位置，更新Task中Activity的计数，准备Activity的切换动画，调用resumeTopActivityLocked进入预启动阶段的第六步。

6.ActivityStack.resumeTopActivityLocked

预启动阶段的第六步是ActivityStack.resumeTopActivityLocked，主要工作是查找当前栈顶是否有需要显示的Activity。如果没有，则启动Home桌面（默认为Launcher）并返回；如果有需要显示的Activity，接着查找当前是否有需要暂停的Activity，如果有，则调用startPausingLocked将其暂停。代码如下：

final boolean resumeTopActivityLocked（ActivityRecord prev）{

return resumeTopActivityLocked（prev, null）；

}

//本例中两个参数均为null

final boolean resumeTopActivityLocked（ActivityRecord prev, Bundle options）{

//取出第一个非finishing状态的activity，本例中即Settings

ActivityRecord next=topRunningActivityLocked（null）；

//记录并重置mUserLeaving

final boolean userLeaving=mUserLeaving；//本例为true

mUserLeaving=false；

//没有满足条件的Activity，则启动Launcher，即Home桌面

if（next==null）{//不满足

if（mMainStack）{

ActivityOptions.abort（options）；

return mService.startHomeActivityLocked（0）；

}

}

next.delayedResume=false；

/*如果前端显示的Activity就是当前要启动的Activity，则直接返回。此时

前端显示的仍然是Launcher，且处于Resume状态，要启动的是Settings/

if（mResumedActivity==next＆＆next.state==ActivityState.RESUMED）{

//只执行pending状态的切换动画，然后返回

mService.mWindowManager.executeAppTransition（）；

mNoAnimActivities.clear（）；

ActivityOptions.abort（options）；

return false；

}

……

//如果当前有正在暂停的Activity，则直接返回

if（mPausingActivity！=null）{//本例为null

return false；

}

/启动目标Activity前，需要首先暂停当前显示的Activity。本例中，当前显示的仍然为Launcher/

if（mResumedActivity！=null）{

startPausingLocked（userLeaving, false）；//本例中首先暂停

return true；//到这里就结束了，下面很多流程暂时不执行了

}

……//后续还会进入该方法以下流程

}

上述只是ActivityStack.resumeTopActivityLocked方法在预启动阶段的工作，后续还会进入该方法执行更重要的工作。
