第6章　Binder在Java框架层的实现

在Binder的体系结构中，分为Native框架层和Java框架层。在第5章中，以Native系统服务为例详细分析了Binder在Native框架层的机制与实现，本章分析Binder在Java框架层的机制与实现。那么在Java框架层的哪些地方需要使用Binder机制呢？

应用框架层为应用开发者提供了Android四大组件：Activity、Service、Content Provider和Broadcast Receiver。这四大组件都是由Java代码实现的，不同的组件可以位于不同的进程中，例如：一个Activity启动其他Activity；Activity与Service交互；Activity通过Content Provider访问其他应用程序的数据；一个组件发送广播给其他组件处理。这四种情况下都需要用到Binder通信。Android四大组件能够进行Binder通信的基础是应用框架层提供的系统服务，即SystemServer在init2阶段启动的Java系统服务。

Binder在Java框架层的应用并不仅限于四大组件的交互，在四大组件中也可以通过应用框架层提供的getSystemService接口直接使用Java系统服务。

从上面五种场景可以看出，在Java框架层，Binder仍然是C/S体系结构的黏合剂，它将C/S架构中的Client端和Server端无缝地连接在一起，让上层应用程序感觉不到不同进程的存在。Binder的Java框架层与Native框架层一样，具备C/S体系结构的主要组成部分：Client、Proxy、Stub、Server和Service。Java框架层并没有提供类似Native框架层的servicemanager进程，而是通过ServiceManager（Java）类使用JNI复用了Native框架层的servicemanager，因此ServiceManager（Java）相当于Native层的servicemanager在Java框架层的代理。此外，Java框架层通过JNI将Native框架层的BpBinder和BBinder封装为Java对象，供Java框架层使用。为了便于Java框架层开发系统服务，在Java框架层中提供了AIDL工具用于生成统一的Proxy和Stub接口。本章以Java系统服务为例，分析Binder在Java框架层的实现。

6.1　Java系统服务的创建过程

Java系统服务在Android启动过程的init2阶段由ServiceThread启动，并注册到Service Manager。init2阶段的启动流程在第4章已经分析过，本节以power系统服务为例分析Java系统服务的创建过程，该服务由PowerManagerService实现，其启动过程位于ServiceThread中。

ServiceThread定义于frameworks/base/services/java/com/android/server/SystemServer.java中。创建和注册power服务的代码如下：

class ServerThread extends Thread{

……

public void run（）{//run方法在SystemServer启动的init2阶段被执行

……

PowerManagerService power=null；

try{

power=new PowerManagerService（）；//启动power服务

//注册power服务到ServiceManager中

ServiceManager.addService（Context.POWER_SERVICE, power）；

……

}catch（RuntimeException e）{

}

}

注意　Java系统服务与Native系统服务的创建和注册过程有很多相似之处，都是首先创建并启动系统服务，然后将该服务注册到ServiceManager中。本节只分析power系统服务的创建过程，下一节分析其注册过程，power服务的运行过程与Binder框架层的体系结构联系不多，不再分析。

PowerManagerService定义于frameworks/base/services/java/com/android/server/PowerManager Service.java中，首先分析PowerManagerService的继承关系，如图6-1所示。

PowerManagerService继承自Stub类，Stub是定义于IPowerManager接口的内部抽象类，Stub继承自android.os.Binder类并实现了IPo-werManager接口，代码如下：

public class PowerManagerService

extends IPowerManager.Stub

implements LocalPowerManager，

Watchdog.Monitor{

从PowerManagerService的继承结构可以看出，在创建PowerManagerService对象的过程中，会调用其继承树上所有父类的构造方法，其中最重要的构造方法便是父类Binder的构造方法，Binder类定义于frameworks/base/core/java/android/os/Binder.java中。

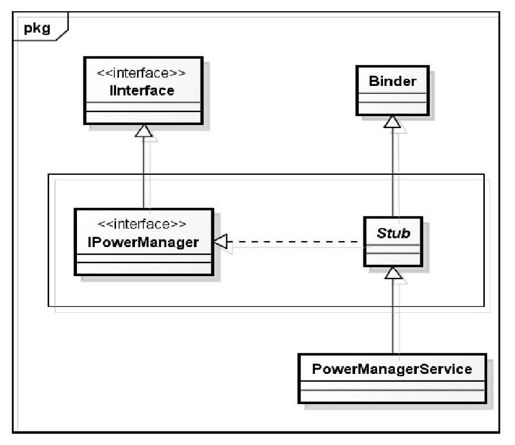

图　6-1　PowerManagerService的继承关系

在Binder的构造方法中，调用了关键的init（）方法，这是一个Native方法，其JNI实现方法位于frameworks/base/core/jni/android_util_Binder.cpp中，代码如下：

static void android_os_Binder_init（JNIEnv*env, jobject obj）

{

/*创建JavaBBinderHolder对象，该对象继承自RefBase，在其内部

将持有一个JavaBBinder对象的wp指针/

JavaBBinderHolder*jbh=new JavaBBinderHolder（）；

if（jbh==NULL）{

jniThrowException（env，"java/lang/OutOfMemoryError"，NULL）；

return；

}

//增加引用计数

jbh-＞incStrong（（void*）android_os_Binder_init）；

//调用JNI函数设置Field

env-＞SetIntField（obj, gBinderOffsets.mObject，（int）jbh）；

}

android_os_Binder_init方法的工作可以分成以下两部分：

1）在Native层创建JavaBBinderHolder对象并增加其强引用计数。

2）将该对象的地址存入gBinderOffsets.mObject指定的Java对象的mObject成员变量中。

6.1.1　创建JavaBBinderHolder对象

JavaBBinderHolder定义于frameworks/base/core/jni/android_util_Binder.cpp中，代码如下：

class JavaBBinderHolder：public RefBase

{

public：

sp＜JavaBBinder＞get（JNIEnv*env, jobject obj）

{

AutoMutex_l（mLock）；

sp＜JavaBBinder＞b=mBinder.promote（）；

if（b==NULL）{

//以Java层传入的系统服务为参数创建Native层的JavaBBinder

b=new JavaBBinder（env, obj）；

mBinder=b；

}

return b；

}

sp＜JavaBBinder＞getExisting（）

{

AutoMutex_l（mLock）；

return mBinder.promote（）；

}

private：

Mutex mLock；

wp＜JavaBBinder＞mBinder；

}；

JavaBBinderHolder内部定义了一个JavaBBinder类型的成员变量mBinder，该成员变量是一个wp指针，可以通过get和getExisting方法返回该成员变量的sp指针。因此JavaBBinderHolder是JavaBBinder的持有者（Holder），完全是为了控制JavaBBinder的生命周期而存在的。

注意　RefBase结合sp和wp提供了通过引用计数管理对象生命周期的机制，类似于Java的强引用和弱引用，不同于C++的智能指针。本例中JavaBBinderHolder是RefBase的子类。

到这里JavaBBinderHolder的创建过程就分析完了，接下来分析JavaBBinder。
