2.2.3　addService实例分析

这个例子源自ActivityManagerService（AMS），我们通过它揭示Java层Binder的工作原理。该例子的分析步骤如下：

首先分析AMS如何将自己注册到ServiceManager。

然后分析AMS如何响应客户端的Binder调用请求。

本例的起点是setSystemProcess函数，其代码如下所示：

[—＞ActivityManagerService.java：setSystemProcess]

public static void setSystemProcess（）{

try{

ActivityManagerService m=mSelf；

//将ActivityManagerService服务注册到ServiceManager中

ServiceManager.addService（"activity"，m）；

……//省略后续内容

}

……

return；

}

上面所示代码行的目的是将AMS服务注册到ServiceManager中。AMS是Android核心服务中的核心，以后我们会经常和它打交道。

大家知道，整个Android系统中有一个Native的ServiceManager（以后简称SM）进程，它统筹管理Android系统上的所有Service。成为一个Service的必要条件是在SM中注册。下面来看Java层的Service是如何在SM中注册的。

1.在SM中注册服务

（1）创建ServiceManagerProxy

在SM中注册服务的函数为addService，其代码如下：

[—＞ServiceManager.java：addService]

public static void addService（String name, IBinder service）{

try{

//getIServiceManager返回什么

getIServiceManager（）.addService（name, service）；

}

……

}

//分析getIServiceManager函数

private static IServiceManager getIServiceManager（）{

……

//调用asInterface，传递的参数类型为IBinder

sServiceManager=ServiceManagerNative.asInterface（

BinderInternal.getContextObject（））；

return sServiceManager；

}

asInterface的参数为BinderInternal.getContextObject的返回值。这是一个native的函数，其实现的代码为：

[—＞android_util_Binder.cpp：android_os_BinderInternal_getContextObject]

static jobject android_os_BinderInternal_getContextObject（

JNIEnv*env, jobject clazz）{

/*

下面这句代码，我们在卷I第6章详细分析过，它将返回一个BpProxy对象，其中

NULL（即0，用于标识目的端）指定Proxy通信的目的端是ServiceManager

*/

sp＜IBinder＞b=ProcessState：self（）-＞getContextObject（NULL）；

//由Native对象创建一个Java对象，下面分析该函数

return javaObjectForIBinder（env, b）；

}

[—＞android_util_Binder.cpp：javaObjectForIBinder]

jobject javaObjectForIBinder（JNIEnv*env, const sp＜IBinder＞＆val）

{

//mProxyLock是一个全局的静态CMutex对象

AutoMutex_l（mProxyLock）；

/*

val对象实际类型是BpBinder，读者可自行分析BpBinder.cpp中的findObject函数。

事实上，在Native层的BpBinder中有一个ObjectManager，它用来管理在Native BpBinder上创建的Java BpBinder对象。下面这个findObject用来判断gBinderProxyOffsets

是否已经保存在ObjectManager中。如果是，那就需要删除旧的object

*/

jobject object=（jobject）val-＞findObject（＆gBinderProxyOffsets）；

if（object！=NULL）{

jobject res=env-＞CallObjectMethod（object, gWeakReferenceOffsets.mGet）；

android_atomic_dec（＆gNumProxyRefs）；

val-＞detachObject（＆gBinderProxyOffsets）；

env-＞DeleteGlobalRef（object）；

}

//创建一个新的BinderProxy对象，并注册到Native BpBinder对象的ObjectManager中

object=env-＞NewObject（gBinderProxyOffsets.mClass，

gBinderProxyOffsets.mConstructor）；

if（object！=NULL）{

env-＞SetIntField（object, gBinderProxyOffsets.mObject，（int）val.get（））；

val-＞incStrong（object）；

jobject refObject=env-＞NewGlobalRef（

env-＞GetObjectField（object, gBinderProxyOffsets.mSelf））；

/*

将这个新创建的BinderProxy对象注册（attach）到BpBinder的ObjectManager中，同时注册一个回收函数proxy_cleanup。当BinderProxy对象撤销（detach）的时候，该函数会被调用，以释放一些资源。读者可自行研究proxy_cleanup函数

*/

val-＞attachObject（＆gBinderProxyOffsets, refObject，

jnienv_to_javavm（env），proxy_cleanup）；

//DeathRecipientList保存了一个用于死亡通知的list

sp＜DeathRecipientList＞drl=new DeathRecipientList；drl-＞incStrong（（void*）javaObjectForIBinder）；

//将死亡通知list和BinderProxy对象联系起来

env-＞SetIntField（object, gBinderProxyOffsets.mOrgue，

reinterpret_cast＜jint＞（drl.get（）））；

//增加该Proxy对象的引用计数

android_atomic_inc（＆gNumProxyRefs）；

//下面这个函数用于垃圾回收。创建的Proxy对象一旦超过200个，该函数

//将调用BinderInter类的ForceGc做一次垃圾回收

incRefsCreated（env）；

}

return object；

}

BinderInternal. getContextObject该函数完成了以下两个工作：

创建了一个Java层的BinderProxy对象。

通过JNI，该BinderProxy对象和一个Native的BpProxy对象挂钩，而该BpProxy对象的通信目标就是ServiceManager。

大家还记得Native层Binder中那个著名的interface_cast宏吗？在Java层中，虽然没有这样的宏，但是定义了一个类似的函数asInterface。下面来分析ServiceManagerNative类的asInterface函数，其代码如下：

[—＞ServiceManagerNative.java：asInterface]

static public IServiceManager asInterface（IBinder obj）

{

……//以obj为参数，创建一个ServiceManagerProxy对象

return new ServiceManagerProxy（obj）；

}

上面的代码和Native层interface_cast非常类似，都是以一个BpProxy对象为参数构造一个和业务相关的Proxy对象，例如这里的ServiceManagerProxy对象。Service-ManagerProxy对象的各个业务函数会将相应请求打包后交给BpProxy对象，最终由BpProxy对象发送给Binder驱动以完成一次通信。

提示　实际上BpProxy也不会和Binder驱动交互，真正和Binder驱动交互的是IPCThreadState。

（2）addService函数分析

现在来分析ServiceManagerProxy的addService函数，其代码如下：

[—＞ServiceManagerNative.java：addService]

public void addService（String name, IBinder service）

throws RemoteException{

Parcel data=Parcel.obtain（）；

Parcel reply=Parcel.obtain（）；

data.writeInterfaceToken（IServiceManager.descriptor）；

data.writeString（name）；

//注意下面这个writeStrongBinder函数，后面我们会详细分析它

data.writeStrongBinder（service）；

//mRemote实际上就是BinderProxy对象，调用它的transact，将封装好的请求数据

//发送出去

mRemote.transact（ADD_SERVICE_TRANSACTION, data, reply，0）；

reply.recycle（）；

data.recycle（）；

}

BinderProxy的transact是一个native函数，其实现代码如下：

[—＞android_util_Binder.cpp：android_os_Binder Proxy_transact]

static jboolean android_os_BinderProxy_transact（JNIEnv*env, jobject obj，

jint code, jobject dataObj，

jobject replyObj, jint flags）

{

……

//从Java的Parcel对象中得到Native的Parcel对象

Parcel*data=parcelForJavaObject（env, dataObj）；

if（data==NULL）{

return JNI_FALSE；

}

//得到一个用于接收回复的Parcel对象

Parcel*reply=parcelForJavaObject（env, replyObj）；

if（reply==NULL＆＆replyObj！=NULL）{

return JNI_FALSE；

}

//从Java的BinderProxy对象中得到之前已经创建好的那个Native的BpBinder对象

IBindertarget=（IBinder）

env-＞GetIntField（obj, gBinderProxyOffsets.mObject）；

……

//通过Native的BpBinder对象，将请求发送给ServiceManager

status_t err=target-＞transact（code，*data, reply, flags）；

……

signalExceptionForError（env, obj, err）；

return JNI_FALSE；

}

看了上面的代码你会发现，Java层的Binder架构最终还是要借助Native的Binder架构进行通信。

关于Binder架构，笔者有一个体会愿和读者一起讨论分析。

从架构的角度看，在Java中搭建了一整套框架，如IBinder接口、Binder类和BinderProxy类。但是从通信角度看，架构的编写不论采用的是Native语言还是Java语言，只要把请求传递到Binder驱动就可以了，所以通信的目的是向binder发送请求和接收回复。在这个目的之上，考虑到软件的灵活性和可扩展性，于是编写了一个架构。反过来说，也可以不使用架构（即没有使用任何接口、派生之类的东西）而直接和binder交互，例如，ServiceManager作为Binder架构的一个核心程序，就是直接读取/dev/binder设备，获取并处理请求。从这一点上看，Binder架构的目的虽是简单的（即打开binder设备，然后读请求和写回复），但是架构是复杂的（编写各种接口类和封装类等）。我们在研究源码时，一定要先搞清楚目的。实现只不过是达到该目的的一种手段和方式。脱离目的而去研究实现，如缘木求鱼，很容易偏离事物本质。

在对addService进行分析时，我们曾提示writeStrongBinder是一个特别的函数。那么它特别在哪里呢？我们后边会进行介绍。

（3）Binder、JavaBBinderHolder和JavaBBinder

ActivityManagerService从ActivityManagerNative类派生，并实现了一些接口，其中和Binder架构相关的只有这个ActivityManagerNative类，其原型如下：

[—＞ActivityManagerNative.java]

public abstract class ActivityManagerNative

extends Binder

implements IActivityManager

ActivityManagerNative从Binder派生，并实现了IActivityManager接口。下面来看ActivityManagerNative的构造函数：

[—＞ActivityManagerNative.java]

public ActivityManagerNative（）{

attachInterface（this, descriptor）；//该函数很简单，读者可自行分析

}

//这是ActivityManagerNative父类的构造函数，即Binder的构造函数

public Binder（）{

init（）；

}

Binder构造函数中会调用native的init函数，其实现的代码如下：

[—＞android_util_Binder.cpp：android_os_Binder_init]

static void android_os_Binder_init（JNIEnv*env, jobject obj）

{

//创建一个JavaBBinderHolder对象

JavaBBinderHolder*jbh=new JavaBBinderHolder（）；

bh-＞incStrong（（void*）android_os_Binder_init）；

//将这个JavaBBinderHolder对象保存到Java Binder对象的mObject成员中env-＞SetIntField（obj, gBinderOffsets.mObject，（int）jbh）；

}

从上面代码可知，Java的Binder对象将和一个Native的JavaBBinderHolder对象相关联。JavaBBinderHolder的定义如下：

[—＞android_util_Binder.cpp]

class JavaBBinderHolder：public RefBase

{

public：

sp＜JavaBBinder＞get（JNIEnv*env, jobject obj）

{

AutoMutex_l（mLock）；

sp＜JavaBBinder＞b=mBinder.promote（）；

if（b==NULL）{

//创建一个JavaBBinder, obj实际上是Java层中的Binder对象

b=new JavaBBinder（env, obj）；

mBinder=b；

}

return b；

}

……

private：

Mutex mLock；

wp＜JavaBBinder＞mBinder；

}；

从派生关系上可以发现，JavaBBinderHolder仅从RefBase派生，所以它不属于Binder家族。Java层的Binder对象为什么会和Native层的一个与Binder家族无关的对象绑定呢？仔细观察JavaBBinderHolder的定义可知：JavaBBinderHolder类的get函数中创建了一个JavaBBinder对象，这个对象就是从BnBinder派生的。

那么，这个get函数是在哪里调用的？答案在下面这句代码中：

//其中，data是Parcel对象，service此时还是ActivityManagerService data.writeStrongBinder（service）；

writeStrongBinder会做一个替换工作，下面是它的native代码实现：

[—＞android_util_Binder.cpp：android_os_Parcel_WriteStrong Binder]

static void android_os_Parcel_writeStrongBinder（JNIEnv*env，

jobject clazz, jobject object）

{

//parcel是一个Native的对象，writeStrongBinder的真正参数是

//ibinderForJavaObject的返回值

const status_t err=parcel-＞writeStrongBinder（

ibinderForJavaObject（env, object））；

}

[—＞android_util_Binder.cpp：ibinderForJavaObject]

sp＜IBinder＞ibinderForJavaObject（JNIEnv*env, jobject obj）

{

//如果Java的obj是Binder类，则首先获得JavaBBinderHolder对象，然后调用

//它的get函数。而这个get函数将返回一个JavaBBinder

if（env-＞IsInstanceOf（obj, gBinderOffsets.mClass））{

JavaBBinderHolderjbh=（JavaBBinderHolder）env-＞GetIntField（obj，

gBinderOffsets.mObject）；

return jbh！=NULL?jbh-＞get（env, obj）：NULL；

}

//如果obj是BinderProxy类，则返回Native的BpBinder对象

if（env-＞IsInstanceOf（obj, gBinderProxyOffsets.mClass））{

return（IBinder*）

env-＞GetIntField（obj, gBinderProxyOffsets.mObject）；

}

return NULL；

}

通过上面的介绍你会发现，addService实际添加到Parcel的并不是AMS本身，而是一个名为JavaBBinder的对象。addService正是该JavaBBinder对象最终传递到Binder驱动。

读者此时容易想到，Java层中所有的Binder对应的都是这个JavaBBinder。当然，不同的Binder对象对应不同的JavaBBinder对象。

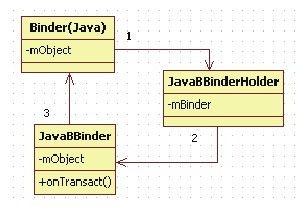

图2-2展示了Binder、JavaBBinderHolder和Java-BBinder的关系。

由图2-2可知：

图　2-2　Binder、JavaBBinderHolder和JavaBBinder三者的关系

Java层的Binder通过mObject指向一个Native层的JavaBBinderHolder对象。

Native层的JavaBBinderHolder对象通过mBinder成员变量指向一个Native的Java-BBinder对象。

Native的JavaBBinder对象又通过mObject变量指向一个Java层的Binder对象。

为什么不直接让Java层的Binder对象指向Native层的JavaBBinder对象呢？由于缺乏设计文档，这里不便妄加揣测，但从JavaBBinderHolder的实现上来分析，估计和垃圾回收（内存管理）有关，因为JavaBBinderHolder中的mBinder对象的类型被定义成弱引用wp了。

建议　对此，如果读者有更好的解释，不妨登录笔者的博客与大家分享一下。另外，读者务必阅读“卷I”第6章以搞清楚ServiceManager最终是如何处理addService请求的。

2.ActivityManagerService响应请求

初见JavaBBinder时，你可能多少有些吃惊。回想一下Native层的Binder架构：虽然在代码中调用的是Binder类提供的接口，但其对象却是一个实际的服务端对象，例如MediaPlayerService对象、AudioFlinger对象。

而Java层的Binder架构中，JavaBBinder却是一个和业务完全无关的对象。那么，这个对象如何实现不同业务呢？为回答此问题，我们必须看它的onTransact函数。当收到请求时，系统会调用这个函数。

关于这个问题，建议读者阅读卷I“第6章深入理解Binder”。

[—＞android_util_Binder.cpp：onTransact]

virtual status_t onTransact（

uint32_t code, const Parcel＆data, Parcel*reply, uint32_t flags=0）

{

JNIEnv*env=javavm_to_jnienv（mVM）；

IPCThreadState*thread_state=IPCThreadState：self（）；

……

//调用Java层Binder对象的execTransact函数

jboolean res=env-＞CallBooleanMethod（mObject，

gBinderOffsets.mExecTransact, code，

（int32_t）＆data，（int32_t）reply, flags）；

……

return res！=JNI_FALSE?NO_ERROR：UNKNOWN_TRANSACTION；

}

就本例而言，上面代码中的mObject就是ActivityManagerService，现在调用它的exec-Transact函数，该函数在Binder类中实现，具体代码如下：

[—＞Binder.java：execTransact]

private boolean execTransact（int code, int dataObj, int replyObj, int flags）{

Parcel data=Parcel.obtain（dataObj）；

Parcel reply=Parcel.obtain（replyObj）；

boolean res；

try{

//调用onTransact函数，派生类可以重新实现这个函数，以完成业务功能res=onTransact（code, data, reply, flags）；

}……

reply.recycle（）；

data.recycle（）；

return res；

}

}

ActivityManagerNative类实现了onTransact函数，代码如下：

[—＞ActivityManagerNative.java：onTransact]

public boolean onTransact（int code, Parcel data, Parcel reply, int flags）

throws RemoteException{

switch（code）{

case START_ACTIVITY_TRANSACTION：

{

data.enforceInterface（IActivityManager.descriptor）；

IBinder b=data.readStrongBinder（）；

……

//再由ActivityManagerService实现业务函数startActivity

int result=startActivity（app, intent, resolvedType，

grantedUriPermissions, grantedMode, resultTo, resultWho，

requestCode, onlyIfNeeded, debug, profileFile，

profileFd, autoStopProfiler）；

reply.writeNoException（）；

reply.writeInt（result）；

return true；

}

由此可以看出，JavaBBinder仅是一个传声筒，它本身不实现任何业务函数，其工作是：

当它收到请求时，只是简单地调用它所绑定的Java层Binder对象的execTransact。

该Binder对象的execTransact调用其子类实现的onTransact函数。

子类的onTransact函数将业务又派发给其子类来完成。请读者务必注意其中的多层继承关系。

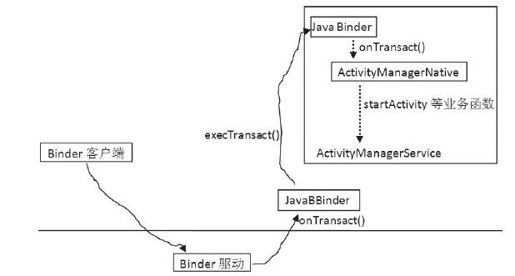

通过这种方式，来自客户端的请求就能传递到正确的Java层Binder对象了。图2-3展示了AMS响应请求的整个流程。

图　2-3　AMS响应请求的流程

图2-3中，右上角的大方框表示AMS这个对象，其间的虚线箭头表示调用子类重载的函数。
