移除书签6.2.3 AMS的installSystemProviders函数分析
还记得Settings数据库吗？system_server中很多Service都需要向它查询配置信息。为此，Android提供了一个SettingsProvider来帮助开发者。该Provider在SettingsProvider.apk中，installSystemProviders就会加载该APK并把SettingsProvider放到system_server进程中来运行。
此时的system_server进程已经加载了framework-res.apk，现在又要加载另外一个APK文件，这就是多个APK运行在同一进程的典型案例。另外，通过installSystemProviders函数还能见识到ContentProvider的安装过程。下面就来分析installSystemProviders函数，其实现代码如下：
提示 读者在定制自己的Android系统时，千万不可去掉/system/app/SettingsProvider.apk，否则系统将无法正常启动。
[—＞ActivityManagerService.java：installSystemProviders]
public static final void installSystemProviders（）{
List＜ProviderInfo＞providers；
synchronized（mSelf）{
/*
从mProcessNames找到进程名为“system”且uid为SYSTEM_UID的ProcessRecord，
返回值就是前面在installSystemApplication中创建的那个ProcessRecord，它代表
SystemServer进程
*/
ProcessRecord app=mSelf.mProcessNames.get（"system"，Process.SYSTEM_UID）；
//①关键调用，见下文分析
providers=mSelf.generateApplicationProvidersLocked（app）；
if（providers！=null）{
……//将非系统APK（即未设ApplicationInfo.FLAG_SYSTEM标志）提供的Provider
//从providers列表中去掉
}
if（providers！=null）{//②为SystemServer进程安装Provider
mSystemThread.installSystemProviders（providers）；
}
//监视Settings数据库中Secure表的变化，目前只关注long_press_timeout配置的变化
mSelf.mCoreSettingsObserver=new CoreSettingsObserver（mSelf）；
//UsageStatsService的工作，以后再讨论
mSelf.mUsageStatsService.monitorPackages（）；
}
上述代码中列出了两个关键调用，分别是：
调用generateApplicationProvidersLocked函数，该函数返回一个ProviderInfo List。
调用ActivityThread的installSystemProviders函数。ActivityThread可以看做是进程的Android运行环境，那么installSystemProviders表示为该进程安装ContentProvider。
注意 此处不再区分系统进程还是应用进程。由于只和ActivityThread交互，因此它运行在什么进程中无关紧要。
下面来看第一个关键点generateApplicationProvidersLocked函数。
1.AMS的generateApplicationProvidersLocked函数分析
generateApplicationProvidersLocked函数的实现代码如下：
[—＞ActivityManagerService.java：generateApplicationProvidersLocked]
private final List＜ProviderInfo＞generateApplicationProvidersLocked（
ProcessRecord app）{
List＜ProviderInfo＞providers=null；
try{
//①向PKMS查询满足要求的ProviderInfo，最重要的查询条件包括：进程名和进程uid
providers=AppGlobals.getPackageManager（）.
queryContentProviders（app.processName, app.info.uid，
STOCK_PM_FLAGS|PackageManager.GET_URI_PERMISSION_PATTERNS）；
}……
if（providers！=null）{
final int N=providers.size（）；
for（int i=0；i＜N；i++）{
//②AMS对ContentProvider的管理，见下文解释
ProviderInfo cpi=（ProviderInfo）providers.get（i）；
ComponentName comp=new ComponentName（cpi.packageName, cpi.name）；
ContentProviderRecord cpr=mProvidersByClass.get（comp）；
if（cpr==null）{
cpr=new ContentProviderRecord（cpi, app.info, comp）；
//ContentProvider在AMS中用ContentProviderRecord来表示
mProvidersByClass.put（comp, cpr）；//保存到AMS的mProvidersByClass中
}
//将信息保存到ProcessRecord中
app.pubProviders.put（cpi.name, cpr）；
//保存PackageName到ProcessRecord中
app.addPackage（cpi.applicationInfo.packageName）；
//对该APK进行dex优化
ensurePackageDexOpt（cpi.applicationInfo.packageName）；
}
}
return providers；
}
由以上代码可知：generateApplicationProvidersLocked先从PKMS那里查询满足条件的ProviderInfo信息，而后将它们分别保存到AMS和ProcessRecord中的对应的数据结构中。
下面先来看查询函数queryContentProviders。
（1）PMS中queryContentProviders函数分析queryContentProviders函数的实现代码如下：
[—＞PackageManagerService.java：queryContentProviders]
public List＜ProviderInfo＞queryContentProviders（String processName，
int uid, int flags）{
ArrayList＜ProviderInfo＞finalList=null；
synchronized（mPackages）{
//还记得mProvidersByComponent的作用吗？它以ComponentName为key，保存了
//PKMS扫描APK得到的PackageParser.Provider信息。读者可参考图4-9
final Iterator＜PackageParser.Provider＞i=
mProvidersByComponent.values（）.iterator（）；
while（i.hasNext（））{
final PackageParser.Provider p=i.next（）；
//下面的if语句将从这些Provider中搜索本例设置的processName为system，
//uid为SYSTEM_UID, flags为FLAG_SYSTEM的Provider
if（p.info.authority！=null
＆＆（processName==null
||（p.info.processName.equals（processName）
＆＆p.info.applicationInfo.uid==uid））
＆＆mSettings.isEnabledLPr（p.info, flags）
＆＆（！mSafeMode||（p.info.applicationInfo.flags
＆ApplicationInfo.FLAG_SYSTEM）！=0））{
if（finalList==null）{
finalList=new ArrayList＜ProviderInfo＞（3）；
}
//由PackageParser.Provider得到ProviderInfo，并添加到finalList中
//关于Provider类及ProviderInfo类，可参考图4-6
finalList.add（PackageParser.generateProviderInfo（p, flags））；
}
}
}
if（finalList！=null）
//最终结果按provider的initOrder排序，该值用于表示初始化ContentProvider的顺序
Collections.sort（finalList, mProviderInitOrderSorter）；
return finalList；//返回最终结果
}
queryContentProviders函数很简单，就是从PKMS那里查找满足条件的Provider，然后生成AMS使用的ProviderInfo信息。为何偏偏能找到SettingsProvider呢？来看它的AndroidManifest.xml文件，如图6-7所示。

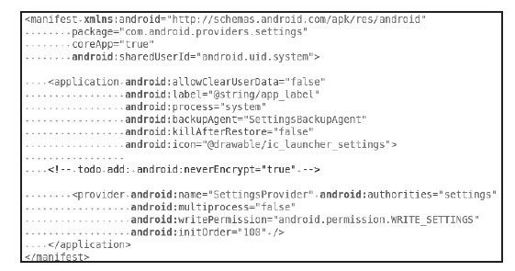

图 6-7 SettingsProvider的AndroidManifest.xml文件示意
由图6-7可知，SettingsProvider设置其uid为android.uid.system，同时在application中设置了process名为system。而在framework-res.apk中也做了相同的设置。所以，现在可以确认SettingsProvider将和framework-res.apk运行在同一个进程，即system_server中。
提示 从运行效率角度来说，这样做也是合情合理的。因为system_server进程中的很多Service都依赖Settings数据库，把它们放在同一个进程中，可以降低由于进程间通信带来的效率损失。
（2）关于ContentProvider的介绍
前面介绍的从PKMS那里查询到的ProviderInfo还属于公有财产，现在我们要将它与AMS及ProcessRecord联系起来。
AMS保存ProviderInfo的原因是它要管理ContentProvider。
ProcessRecord保存ProviderInfo的原因是ContentProvider最终要落实到一个进程中。其实也是为了方便AMS管理，例如该进程一旦退出，AMS需要把其中的ContentProvider信息从系统中去除。

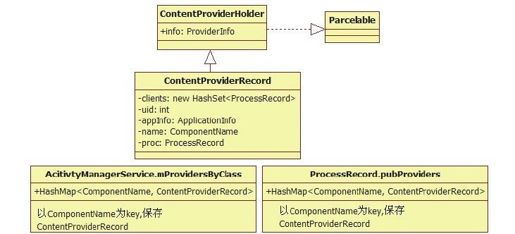

AMS及ProcessRecord均使用了一个新的数据结构ContentProviderRecord来管理ContentProvider信息。图6-8展示了ContentProviderRecord相应的数据结构。
图 6-8 ContentProvicerRecord及相应的“管理团队”
由图6-8可知：
ContentProviderRecord从ContentProviderHolder派生，内部保存了ProviderInfo、该Provider所驻留的进程ProcessRecord，以及使用该ContentProvider的客户端进程ProcessRecord（即clients成员变量）。
AMS的mProviderByClass成员变量及ProcessRecord的pubProviders成员变量均以ComponentName为key来保存对应的ContentProviderRecord对象。
至此，Provider信息已经保存到AMS及ProcessRecord中了。那么，下一步的工作是什么呢？
2.ActivityThread的installSystemProviders函数分析
在AMS和ProcessRecord中都保存了Provider信息，但这些都仅是一些信息，并不是ContentProvider，因此下面要创建一个ContentProvider实例（即SettingsProvider对象）。该工作由ActivityThread的installSystemProviders函数来完成，其实现代码如下：
[—＞ActivityThread.java：installSystemProviders]
public final void installSystemProviders（List＜ProviderInfo＞providers）{
if（providers！=null）
//调用installContentProviders，第一个参数真实类型是Application
installContentProviders（mInitialApplication, providers）；
}
installContentProviders这个函数是所有ContentProvider产生的必经之路，其实现代码如下：
[—＞ActivityThread.java：installContentProviders]
private void installContentProviders（
Context context, List＜ProviderInfo＞providers）{
final ArrayList＜IActivityManager.ContentProviderHolder＞results=
new ArrayList＜IActivityManager.ContentProviderHolder＞（）；
Iterator＜ProviderInfo＞i=providers.iterator（）；
while（i.hasNext（））{
ProviderInfo cpi=i.next（）；
//①调用installProvider函数，得到一个IContentProvider对象
IContentProvider cp=installProvider（context, null, cpi, false）；
if（cp！=null）{
IActivityManager.ContentProviderHolder cph=
new IActivityManager.ContentProviderHolder（cpi）；
cph.provider=cp；
//将返回的cp保存到results数组中
results.add（cph）；
synchronized（mProviderMap）{
//mProviderRefCountMap，类型为HashMap＜IBinder, ProviderRefCount＞，
//主要通过ProviderRefCount对ContentProvider进行引用计数控制，一旦引用计数
//降为零，则表示系统中没有地方使用该ContentProvider，要考虑从系统中注销它
mProviderRefCountMap.put（cp.asBinder（），new ProviderRefCount（10000））；
}
}
}
try{
//②调用AMS的publishContentProviders注册这些ContentProvider，第一个参数
//为ApplicationThread
ActivityManagerNative.getDefault（）.publishContentProviders（
getApplicationThread（），results）；
}
……
}
installContentProviders实际上是标准的ContentProvider安装时调用的程序。安装ContentProvider包括两方面的工作：
先在ActivityThread中通过installProvider得到一个ContentProvider实例。
向AMS发布这个ContentProvider实例。如此这般，一个APK中声明的Content-Provider才能发挥其该有的作用。
提示 上述工作其实和Binder Service类似，一个Binder Service也需要先创建，然后注册到ServiceManager中。
下面来看ActivityThread的installProvider函数。
（1）ActivityThread的installProvider函数分析
[—＞ActivityThread.java：installProvider]
private IContentProvider installProvider（Context context，
IContentProvider provider, ProviderInfo info, boolean noisy）{
//注意本例所传的参数：context为mInitialApplication, provider为null, info不为null，
//noisy为false
ContentProvider localProvider=null；
if（provider==null）{
Context c=null；
ApplicationInfo ai=info.applicationInfo；
/*
下面这个if判断的作用就是为该ContentProvider找到对应的Application。
在AndroidManifest.xml中，ContentProvider是Application的子标签，所以
ContentProvider和Application有一种对应关系。在本例中，传入的context（
其实是mInitialApplication）代表的是framework-res.apk，而Provider代表的
是SettingsProvider。而SettingsProvider.apk所对应的Application还未创建，
所以下面的判断语句最终会进入最后的else分支
*/
if（context.getPackageName（）.equals（ai.packageName））{
c=context；
}else if（mInitialApplication！=null＆＆
mInitialApplication.getPackageName（）.equals（ai.packageName））{
c=mInitialApplication；
}else{
try{
//ai.packageName应该是SettingsProvider.apk的Package，
//名为com.android.providers.settings
//下面将创建一个Context，指向该APK
c=context.createPackageContext（ai.packageName，
Context.CONTEXT_INCLUDE_CODE）；
}
}//if（context.getPackageName（）.equals（ai.packageName））判断结束
if（c==null）return null；
try{
/*
为什么一定要找到对应的Context呢？除了ContentProvider和Application的
对应关系外，还有一个决定性原因：即只有对应的Context才能加载对应APK的Java字节码，
从而可通过反射机制生成ContentProvider实例
*/
final java.lang.ClassLoader cl=c.getClassLoader（）；
//通过Java反射机制得到真正的ContentProvider，
//此处将得到一个SettingsProvider对象
localProvider=（ContentProvider）cl.loadClass（info.name）.newInstance（）；
//从ContentProvider中取出其mTransport成员（见下文分析）
provider=localProvider.getIContentProvider（）；
if（provider==null）return null；
//初始化该ContentProvider，内部会调用其onCreate函数
localProvider.attachInfo（c, info）；
}……
}//if（provider==null）判断结束
synchronized（mProviderMap）{
/*
ContentProvider必须指明一个或多个authority，在第4章曾经提到过，
在URL中host：port的组合表示一个authority。这个单词不太好理解，可简单
认为它用于指定ContentProvider的位置（类似网站的域名）
*/
String names[]=PATTERN_SEMICOLON.split（info.authority）；
for（int i=0；i＜names.length；i++）{
ProviderClientRecord pr=new ProviderClientRecord（names[i]，
provider, localProvider）；
try{
//下面这条语句对linkToDeath的调用颇让人费解，见下文分析
provider.asBinder（）.linkToDeath（pr，0）；
mProviderMap.put（names[i]，pr）；
}……
}//for循环结束
if（localProvider！=null）{
//mLocalProviders用于存储由本进程创建的ContentProvider信息
mLocalProviders.put（provider.asBinder（），
new ProviderClientRecord（null, provider, localProvider））；
}
}//synchronized结束
return provider；
}
以上代码不算复杂，但是涉及一些数据结构和一条令人费解的语句，即对inkToDeath函数的调用语句。先来说说那句令人费解的调用。
在本例中，provider变量并非通过函数参数传入，而是在本进程内部创建的。provider在本例中是Bn端（后面分析ContentProvider的getIContentProvider时即可知道），Bn端进程为Bn端设置死亡通知本身就比较奇怪。如果Bn端进程死亡，它设置的死亡通知也无法发送给自己。幸好源代码中有句注释：“Cache the pointer for the remote provider”。意思是如果provider参数是通过installProvider传递过来的（即该Provider代表远端进程的ContentProvider，此时它应为Bp端），那么这种处理是合适的。不管怎样，这仅仅是为了保存pointer，所以也无关紧要。

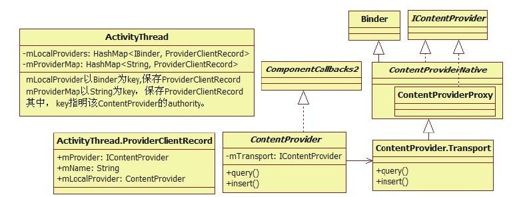

至于代码中涉及的数据结构如图6-9所示。
图 6-9 ActivityThread中ContentProvider涉及的数据结构
由图6-9可知：
ContentProvider类本身只是一个容器，而跨进程调用的支持是通过内部类Transport实现的。Transport从ContentProviderNative派生，而ContentProvider的成员变量mTransport指向该Transport对象。ContentProvider的getIContentProvider函数即返回mTransport成员变量。
ContentProviderNative从Binder派生，并实现了IContentProvider接口。其内部类ContentProviderProxy是供客户端使用的。
ProviderClientRecord是ActivityThread提供的用于保存ContentProvider信息的一个数据结构。它的mLocalProvider用于保存ContentProvider对象，mProvider用于保存IContentProvider对象。另外一个成员mName用于保存该ContentProvider的一个authority。注意，ContentProvider可以定义多个authority，就好像一个网站有多个域名一样。
至此，本例中的SettingProvider已经创建完毕，接下来的工作就是把它推向历史舞台—即发布该Provider了。
（2）AMS的publishContentProviders分析
publishContentProviders函数用于向AMS注册ContentProviders，其实现代码如下：
[—＞ActivityManagerService.java：publishContentProviders]
public final void publishContentProviders（IApplicationThread caller，
List＜ContentProviderHolder＞providers）{
……
synchronized（this）{
//找到调用者所在的ProcessRecord对象
final ProcessRecord r=getRecordForAppLocked（caller）；
……
final long origId=Binder.clearCallingIdentity（）；
final int N=providers.size（）；
for（int i=0；i＜N；i++）{
ContentProviderHolder src=providers.get（i）；
……
//①注意：先从该ProcessRecord中找对应的ContentProviderRecord
ContentProviderRecord dst=r.pubProviders.get（src.info.name）；
if（dst！=null）{
ComponentName comp=new ComponentName（dst.info.packageName，
dst.info.name）；
//以ComponentName为key，保存到mProvidersByClass中
mProvidersByClass.put（comp, dst）；
String names[]=dst.info.authority.split（"；"）；
for（int j=0；j＜names.length；j++）
mProvidersByName.put（names[j]，dst）；//以authority为key，
//mLaunchingProviders用于保存处于启动状态的Provider
int NL=mLaunchingProviders.size（）；
int j；
for（j=0；j＜NL；j++）{
if（mLaunchingProviders.get（j）==dst）{
mLaunchingProviders.remove（j）；
j—；
NL—；
}//
}//for（j=0；j＜NL；j++）结束
synchronized（dst）{
dst.provider=src.provider；
dst.proc=r；
dst.notifyAll（）；
}//synchronized结束
updateOomAdjLocked（r）；//每发布一个Provider，需要调整对应进程的oom_adj
}//if（dst！=null）结束
}//for（int i=0；j＜N；j++）结束
Binder.restoreCallingIdentity（origId）；
}//synchronized（this）结束
}
这里应解释一下publishContentProviders的工作流程：
先根据调用者的PID找到对应的ProcessRecord对象。
该ProcessRecord的pubProviders中保存了ContentProviderRecord信息。该信息由前面介绍的AMS的generateApplicationProvidersLocked函数根据Package本身的信息生成。此处将判断要发布的ContentProvider是否由该Package声明。
如果判断返回成功，则将该ContentProvider及其对应的authority加到mProviders-ByName中。注意，AMS中还有一个mProvidersByClass变量，该变量以Content-Provider的ComponentName为key，即系统提供两种方式找到某一个Content-Provider，一种是通过authority，另一种方式就是指明ComponentName。
mLaunchingProviders和最后的notifyAll函数用于通知那些等待ContentProvider所在进程启动的客户端进程。例如，进程A要查询一个数据库，需要通过进程B中的某个ContentProvider来实施。如果B还未启动，那么AMS就需要先启动B。在这段时间内，A需要等待B启动并注册对应的ContentProvider。B一旦完成注册，就需要告知A退出等待以继续后续的查询工作。
现在，一个SettingsProvider就算正式在系统中挂牌并注册了，此后，和Settings数据库相关的操作均由它来管理。
3.AMS的installSystemProviders总结
AMS的installSystemProviders函数其实就是用于启动SettingsProvider，其中比较复杂的是ContentProvider相关的数据结构，读者可参考图6-9。
