6.5.2　startService流程图

本节将以startService为分析对象，把相关的流程图描绘出来，旨在帮读者根据该流程图自行研读与Service相关的处理逻辑。startService调用轨迹如图6-21和图6-22所示。

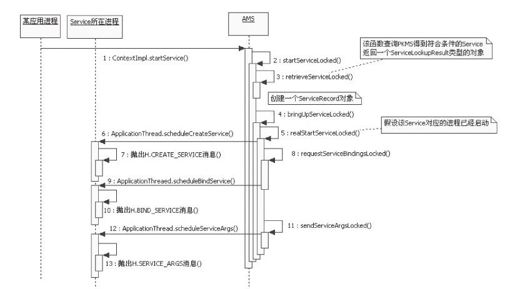

图　6-21　startService流程图之一

图6-21列出了和startService相关的调用流程。在这个流程中，可假设Service所对应的进程已经存在。

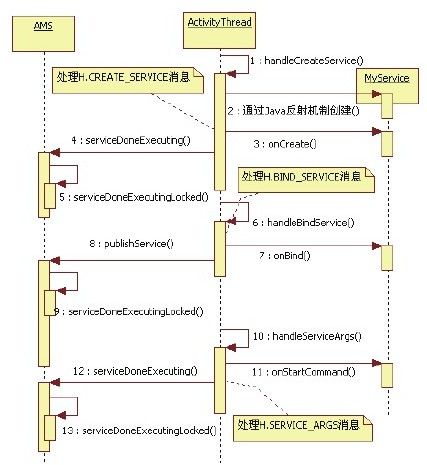

单独提取图6-21中Service所在进程对H.CREATE_SERVICE等消息的处理流程具体如图6-22所示。

注意　图6-21和图6-22中也包含了bindService的处理流程。在实际分析时，读者可分开研究bindService和startService的处理流程。

图　6-22　startService中相关Message的处理流程
