7.4.2　MediaProvider的query分析

本节将分析MediaProvider的query函数。此次分析的焦点不是MediaProvider本身的业务逻辑，而是要搞清query函数返回的Cursor到底是什么，其代码如下，：

[—＞MediaProvider.java：query]

public Cursor query（Uri uri, String[]projectionIn, String selection，

String[]selectionArgs, String sort）{

int table=URI_MATCHER.match（uri）；

……

//根据uri取出对应的DatabaseHelper对象，MediaProvider针对内部存储中的媒体文件和

//外部存储（即SD卡）中的媒体文件分别创建了两个数据库

DatabaseHelper database=getDatabaseForUri（uri）；

//我们在7.3.2节分析过getReadableDatabase函数的兄弟getWritableDatabase函数

SQLiteDatabase db=database.getReadableDatabase（）；

//创建一个SQLiteQueryBuilder对象，用于方便开发人员编写SQL语句

SQLiteQueryBuilder qb=new SQLiteQueryBuilder（）；

……//设置qb的参数，例如调用setTables函数为本次查询设定目标Table

//①调用SQLiteQueryBuilder的query函数

Cursor c=qb.query（db, projectionIn, selection，

combine（prependArgs, selectionArgs），groupBy, null, sort, limit）；

if（c！=null）{

//②调用该Cursor对象的setNotificationUri函数，这部分内容和ContentObserver

//有关，相关内容留到第8章再进行分析

c.setNotificationUri（getContext（）.getContentResolver（），uri）；

}

return c；

}

上边代码列出的两个关键点分别是：

调用SQLiteQueryBuilder的query函数得到一个Cursor类型的对象。

调用Cursor类型对象的setNotificationUri函数。从名字上看，该函数是为Cursor对象设置通知URI。和ContentObserver有关的内容留到第8章再进行分析。

下面来看SQLiteQueryBuilder的query函数。

1.SQLiteQueryBuilder的query函数分析

这部分的代码如下：

[—＞SQLiteQueryBuilder.java：query]

public Cursor query（SQLiteDatabase db, String[]projectionIn，

String selection, String[]selectionArgs, String groupBy，

String having, String sortOrder, String limit）{

……

//调用buildQuery函数得到对应SQL语句的字符串

String sql=buildQuery（

projectionIn, selection, groupBy, having，

sortOrder, limit）；

/*

调用SQLiteDatbase的rawQueryWithFactory函数，mFactory是SQLiteQueryBuilder

的成员变量，初始值为null，本例也没有设置它，故mFactory为null

*/

return db.rawQueryWithFactory（

mFactory, sql, selectionArgs，

SQLiteDatabase.findEditTable（mTables））；

}

[—＞SQLiteDatabase.java：rawQueryWithFactory]

public Cursor rawQueryWithFactory（

CursorFactory cursorFactory, String sql, String[]selectionArgs，

String editTable）{

verifyDbIsOpen（）；

BlockGuard.getThreadPolicy（）.onReadFromDisk（）；

//数据库开发中经常碰到连接池的概念，其目的也是缓存重型资源。有兴趣的读者不妨自行

//研究一下面这个getDbConnection函数

SQLiteDatabase db=getDbConnection（sql）；

//创建一个SQLiteDirectCursorDriver对象

SQLiteCursorDriver driver=new SQLiteDirectCursorDriver（

db, sql, editTable）；

Cursor cursor=null；

try{

//调用SQLiteCursorDriver的query函数

cursor=driver.query（

cursorFactory！=null?cursorFactory：mFactory，

selectionArgs）；

}finally{

releaseDbConnection（db）；

}

return cursor；

以上代码中又出现一个新类型，即SQLiteCursorDriver, cursor变量是其query函数的返回值。

（1）SQLiteCursorDriver的query函数分析

SQLiteCursorDriver的query函数的代码如下：

[—＞SQLiteCursorDriver.java：query]

public Cursor query（CursorFactory factory, String[]selectionArgs）{

//本例中，factory为空

SQLiteQuery query=null；

try{

mDatabase.lock（mSql）；

mDatabase.closePendingStatements（）；

//①构造一个SQLiteQuery对象

query=new SQLiteQuery（mDatabase, mSql，0，selectionArgs）；

//原来，最后返回的游标对象其真实类型是SQLiteCursor

if（factory==null）{//②构造一个SQLiteCursor对象

mCursor=new SQLiteCursor（this, mEditTable, query）；

}else{

mCursor=factory.newCursor（mDatabase, this，

mEditTable, query）；

}

mQuery=query；

query=null；

return mCursor；//原来返回的cursor对象其真实类型是SQLiteCursor

}finally{

if（query！=null）query.close（）；

mDatabase.unlock（）；

}

}

SQLiteCursorDriver的query函数的主要功能就是创建一个SQLiteQuery实例和一个SQLiteCursor实例。至此，我们终于搞清楚了MediaProvider的query返回的游标对象其真实类型是SQLiteCursor。

注意　这里的MediaProvider query指的是图7-5中的编号为8的关键调用。

下面来看SQLiteQuery和SQLiteCursor为何方神圣。

（2）SQLiteQuery介绍

在图7-4中曾介绍过SQLiteQuery，它保存了和查询（即SQL的SELECT命令）命令相关的信息，其构造函数的代码如下：

[—＞SQLiteQuery. java：构造函数]

SQLiteQuery（SQLiteDatabase db, String query, int offsetIndex，

String[]bindArgs）{

//注意，在本例中offsetIndex为0，offsetIndex的意义到后面再解释

super（db, query）；//调用基类构造函数

mOffsetIndex=offsetIndex；

bindAllArgsAsStrings（bindArgs）；

}

SQLiteQuery的基类是SQLiteProgram，其代码如下：

[—＞SQLiteProgram. java：构造函数]

SQLiteProgram（SQLiteDatabase db, String sql）{

this（db, sql, null, true）；//调用另外一个构造函数，注意传递的参数

}

SQLiteProgram（SQLiteDatabase db, String sql, Object[]bindArgs，

boolean compileFlag）{

//本例中bindArgs为null, compileFlag为true

mSql=sql.trim（）；

//返回该SQL语句的类型，query语句将返回STATEMENT_SELECT类型

int n=DatabaseUtils.getSqlStatementType（mSql）；

switch（n）{

case DatabaseUtils.STATEMENT_UPDATE：

mStatementType=n|STATEMENT_CACHEABLE；

break；

case DatabaseUtils.STATEMENT_SELECT：

/*

mStatementType成员变量用于标示该SQL语句的类型，如果该SQL语句

是STATEMENT_SELECT类型，则mStatementType将设置STATEMENT_CACHEABLE

标志。该标志表示此对象将被缓存起来，以避免再次执行同样的SELECT命令时重新构造

一个对象

*/

mStatementType=n|STATEMENT_CACHEABLE|

STATEMENT_USE_POOLED_CONN；

break；

……//其他情况处理

default：

mStatementType=n；

}

db.acquireReference（）；//增加引用计数

db.addSQLiteClosable（this）；

mDatabase=db；

nHandle=db.mNativeHandle；//此mNativeHandle对应一个SQLite3实例

if（bindArgs！=null）……//绑定参数

//complieAndBindAllArgs将为此对象绑定一个sqlite3_stmt实例，native层对象的指针

//保存在nStatement成员变量中

if（compileFlag）compileAndbindAllArgs（）；

}

来看compileAndbindAllArgs函数，其代码是：

[—＞SQLiteProgram.java：compileAndbindAllArgs]

void compileAndbindAllArgs（）{

……

//如果该对象还未和native层的sqlite3_stmt实例绑定，则调用compileSql函数

if（nStatement==0）compileSql（）；

……//绑定参数

for（int index：mBindArgs.keySet（））{

Object value=mBindArgs.get（index）；

if（value==null）{

native_bind_null（index）；

}……//绑定其他类型的数据

}

}

compileSql函数将绑定Java层SQLiteQuery对象到一个Native的sqlite3_stmt实例。根据前文的分析，这个绑定是通过SQLiteCompileSql对象实施的，其相关代码如下：

[—＞SQLiteProgram.java：compileSql]

private void compileSql（）{

//如果mStatementType未设置STATEMENT_CACHEABLE标志，则每次都创建一个

//SQLiteCompiledSql对象。根据7.3.2节中的分析，该对象会真正和Native层的

//sqlite_stmt实例绑定

if（（mStatementType＆STATEMENT_CACHEABLE）==0）{

mCompiledSql=new SQLiteCompiledSql（mDatabase, mSql）；

nStatement=mCompiledSql.nStatement；

return；

}

//从SQLiteDatabase对象中查询是否已经缓存过符合该SQL语句要求的SQLiteCompiledSql

//对象

mCompiledSql=mDatabase.getCompiledStatementForSql（mSql）；

if（mCompiledSql==null）{

//创建一个新的SQLiteCompiledSql对象，并把它保存到mDatabase中

mCompiledSql=new SQLiteCompiledSql（mDatabase, mSql）；

mCompiledSql.acquire（）；

mDatabase.addToCompiledQueries（mSql, mCompiledSql）；

}……

//保存Native层sqlite3_stmt实例指针到nStatement成员变量

nStatement=mCompiledSql.nStatement；

}

通过以上分析可以发现，SQLiteQuery将和一个代表SELECT命令的sqlite3_stmt实例绑定。同时，为了减少创建sqlite3_stmt实例的开销，SQLiteDatabase框架还会把对应的SQL语句和对应的SQLiteCompiledSql对象缓存起来。如果下次执行同样的SELECT语句，那么系统将直接取出之前保存的SQLiteCompiledSql对象，这样就不用重新创建sqlite3_stmt实例了。

思考　与直接使用SQLite API相比，SQLiteDatabase框架明显考虑了更多问题。读者自己封装C++SQLite库时是否想到了这些问题？

（3）SQLiteCursor分析

再来看SQLiteCursor类，其构造函数的代码如下：

[—＞SQLiteCursor. java：构造函数]

public SQLiteCursor（SQLiteCursorDriver driver, String editTable，

SQLiteQuery query）{

……

mDriver=driver；

mEditTable=editTable；

mColumnNameMap=null；

mQuery=query；//保存此SQLiteQuery对象

query.mDatabase.lock（query.mSql）；

try{

//得到此次执行query得到的结果集所包含的列数

int columnCount=mQuery.columnCountLocked（）；

mColumns=new String[columnCount]；

for（int i=0；i＜columnCount；i++）{

String columnName=mQuery.columnNameLocked（i）；

//保存列名

mColumns[i]=columnName；

if（"_id".equals（columnName））{

mRowIdColumnIndex=i；//保存“_id”列在结果集中的索引位置

}

}

}finally{

query.mDatabase.unlock（）；

}

}

SQLiteCursor比较简单，此处不再详述。

2.Cursor分析

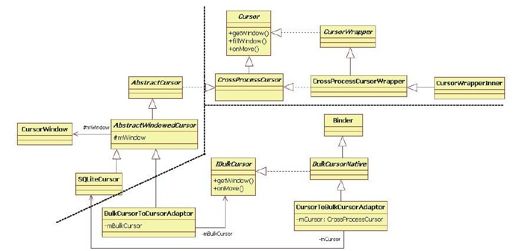

至此，我们已经知道MediaProvider query返回的游标对象的真实类型了。现在，终于可以请Cursor家族登台亮相了，如图7-6所示。

图　7-6　Cursor家族

图7-6中元素较多，包含的知识点也较为复杂，因此必须仔细阅读下文的解释。

通过7.3.1节中SqliteTest示例可知，query查询（即SELECT命令）的结果和一个Native sqlite_stmt实例绑定在一起，开发者可通过遍历该sqlite_stmt实例得到自己想要的结果（例如，调用sqlite3_step遍历结果集中的行，然后通过sqlite3_column_xxx取出指定列的值）。查询结果集可通过数据库开发技术中一个专用术语——游标（Cursor）来遍历和获取。图7-6的左上部分是和Cursor有关的类，它们包括：接口类Cursor和CrossProcessCursor、抽象类AbstractCursor、AbstractWindowCursor，以及真正的实现类SQLiteCursor。根据前面的分析，SQLiteCursor内部保存一个已经绑定了sqlite3_stmt实例的SQLiteQuery对象，故读者可简单地把SQLiteCursor看成是一个已经包含了查询结果集的游标对象，虽然此时还未真正执行SQL语句。

如上所述，SQLiteCursor是一个已经包含了结果集的游标对象。从进程角度看，query的结果集目前还属于MediaProvider所在的进程，而本次query请求是由客户端发起的，所以一定要有一种方法将MediaProvider中的结果集传递到客户端进程。数据传递使用的技术很简单，就是大家耳熟能详的共享内存技术。SQLite API没有提供相关的功能，但是SQLiteDatabase框架对跨进程数据传递进行了封装，最终得到了图7-6左上部分的CursorWindow类。其代码中的注释明确表明了CursorWindow的作用，它是“A buffer containing multiple cursor rows”。

认识了CursorWindow类后，相信读者就能猜出query中数据传递的大致流程了。

MediaProvider将结果集中的数据存储到CursorWindow的共享内存中，然后客户端将其从共享内存中取出来即可。

上述流程描述是对的，但实际过程并非如此简单，因为SQLiteDatabase框架希望客户端看到的不是共享内存，而是一个代表结果集的游标对象，就好像客户端查询的是本进程中的数据库一样。由于存在这种要求^[1]，Android构造了图7-6右下角的类家族。其中，最重要的两个类是CursorToBulkCursorAdaptor和BulkCursorToCursorAdatpor。从名字上看，它们采用了设计模式中的Adaptor模式；从继承关系上看，这两个类将参与跨进程的Binder通信（其中客户端使用的BulkCursorToCursorAdaptor通过mBulkCursor与位于MediaProvider所在进程的CursorToBulkCursorAdaptor通信）。这两个类中最重要的是onMove函数，以后我们碰到时再作分析。

另外，图7-6中右上角部分展示了CursorWrapperInner类的派生关系。CursorWrapper-Inner类是ContentResolver query函数最终返回给客户端的游标对象的类型。CursorWrapper-Inner的目的应该是拓展CursorToBulkCursorAdaptor类的功能。

Cursor家族有些复杂。笔者觉得，目前对Cursor的架构设计有些过度（over-designed）。这不仅会导致我们分析时困难重重，并且会对实际代码的运行效率造成一定损失。

下面我们将焦点放到跨进程的数据传输上。

[1]此处应该还存在其他方面的设计考虑，希望读者能参与讨论。
