移除书签6.6.3 AMS进程管理函数分析
在AMS中，和进程管理有关的函数只要有两个，分别是updateLruProcessLocked和updateOomAdjLocked。这两个函数的调用点有多处，本节以attachApplication为切入点，尝试对它们进行分析。
注意 AMS一共定义了3个updateOomAdjLocked函数，此处将其归为一类。
先回顾一下attachApplication函数被调用的情况：AMS新创建一个应用进程，该进程启动后最重要的就是调用AMS的attachApplication。
提示 不熟悉的读者可阅读6.3.3节。
//attachApplication主要工作由attachApplicationLocked完成，故直接分析attachAppli-cationLocked，其相关代码如下：
[—＞ActivityManagerService.java：attachApplicationLocked]
private final boolean attachApplicationLocked（IApplicationThread thread，
int pid）{
ProcessRecord app；
//根据之前的介绍的内容，AMS在创建应用进程前已经将对应的ProcessRecord保存到
//mPidsSelfLocked中了
……//其他一些处理
//初始化ProcessRecord中的一些成员变量
app.thread=thread；
app.curAdj=app.setAdj=-100；
app.curSchedGroup=Process.THREAD_GROUP_DEFAULT；
app.setSchedGroup=Process.THREAD_GROUP_BG_NONINTERACTIVE；
app.forcingToForeground=null；
app.foregroundServices=false；
app.hasShownUi=false；
……
//调用应用进程的bindApplication，以初始化其内部的Android运行环境
thread.bindApplication（……）；
//①调用updateLruProcessLocked函数
updateLruProcessLocked（app, false, true）；
app.lastRequestedGc=app.lastLowMemory=SystemClock.uptimeMillis（）；
……//启动Activity等操作
//②didSomething为false，则调用updateOomAdjLocked函数
if（！didSomething）{
updateOomAdjLocked（）；
}
在以上这段代码中调用了两个重要函数，分别是updateLruProcessLocked函数和update-Oom-AdjLocked函数。
1.updateLruProcessLocked函数分析
根据前文所述，我们知道了系统中所有应用进程（同时包括system_server）的Process-Record信息都保存在mPidsSelfLocked成员中。除此之外，AMS还有一个成员变量mLru-Processes也用于保存ProcessRecord。mLruProcesses的类型虽然是ArrayList，但其内部成员却是按照ProcessRecord的lruWeight大小排序的。在运行过程中，AMS会根据lruWeight的变化调整mLruProcesses成员的位置。
就本例而言，刚连接（attach）上的这个应用进程的ProcessRecord需要通过update-LruProcessLocked函数加入mLruProcesses数组中。下面来看updateLruprocessLocked函数的代码，如下所示：
[—＞ActivityManagerService.java：updateLruProcessLocked]
final void updateLruProcessLocked（ProcessRecord app，
boolean oomAdj, boolean updateActivityTime）{
mLruSeq++；//每一次调整LRU列表，系统都会分配一个唯一的编号
updateLruProcessInternalLocked（app, oomAdj, updateActivityTime，0）；
}
[—＞ActivityManagerService.java：updateLruProcessInternalLocked]
private final void updateLruProcessInternalLocked（ProcessRecord app，
boolean oomAdj, boolean updateActivityTime, int bestPos）{
//获取app在mLruProcesses中的索引位置，对于本例而言，返回值lrui为-1
int lrui=mLruProcesses.indexOf（app）；
//如果之前有记录，则先从数组中删掉，因为此处需要重新调整位置
if（lrui＞=0）mLruProcesses.remove（lrui）；
//获取mLruProcesses中数组索引的最大值，从0开始
int i=mLruProcesses.size（）-1；
int skipTop=0；
app.lruSeq=mLruSeq；//将系统全局的lru调整编号赋给ProcessRecord的lruSeq
//更新lastActivityTime值，其实就是获取一个时间
if（updateActivityTime）{
app.lastActivityTime=SystemClock.uptimeMillis（）；
}
if（app.activities.size（）＞0）{
//如果该app含Activity，则lruWeight为当前时间
app.lruWeight=app.lastActivityTime；
}else if（app.pubProviders.size（）＞0）{
/*
如果有发布的ContentProvider，则lruWeight要减去一个OFFSET。
对此的理解需结合CONTENT_APP_IDLE_OFFSET的定义。读者暂时把它
看做一个常数
*/
app.lruWeight=app.lastActivityTime-
ProcessList.CONTENT_APP_IDLE_OFFSET；
//设置skipTop。这个变量实际上没有用，放在此处让人很头疼
skipTop=ProcessList.MIN_HIDDEN_APPS；
}else{
app.lruWeight=app.lastActivityTime-
ProcessList.EMPTY_APP_IDLE_OFFSET；
skipTop=ProcessList.MIN_HIDDEN_APPS；
}
//从数组最后一个元素开始循环
while（i＞=0）{
ProcessRecord p=mLruProcesses.get（i）；
//下面这个if语句没有任何意义，因为skipTop除了做自减操作外，不影响其他任何内容
if（skipTop＞0＆＆p.setAdj＞=ProcessList.HIDDEN_APP_MIN_ADJ）{
skipTop—；
}
//将app调整到合适的位置
if（p.lruWeight＜=app.lruWeight||i＜bestPos）{
mLruProcesses.add（i+1，app）；
break；
}
i—；
}
//如果没有找到合适的位置，则把app加到队列头
if（i＜0）mLruProcesses.add（0，app）；
//如果该将app绑定到其他Service，则要对应调整Service所在进程的LRU
if（app.connections.size（）＞0）{
for（ConnectionRecord cr：app.connections）{
if（cr.binding！=null＆＆cr.binding.service！=null
＆＆cr.binding.service.app！=null
＆＆cr.binding.service.app.lruSeq！=mLruSeq）{
updateLruProcessInternalLocked（cr.binding.service.app，
oomAdj, updateActivityTime, i+1）；
}
}
}
//conProviders也是一种Provider，相关信息下一章再介绍
if（app.conProviders.size（）＞0）{
for（ContentProviderRecord cpr：app.conProviders.keySet（））{
……//对ContentProvider所在进程做类似的调整
}
}
//在本例中，oomAdj为false，故updateOomAdjLocked不会被调用
if（oomAdj）updateOomAdjLocked（）；//以后分析
}
由以上代码可知，updateLruProcessLocked的主要工作是根据app的lruWeight值调整它在数组中的位置。lruWeight值越大，其在数组中的位置就越靠后。如果该app和某些Service（仅考虑通过bindService建立关系的那些Service）或ContentProvider有交互关系，那么这些Service或ContentProvider所在的进程也需要调节lruWeight值。
下面介绍第二个重要函数updateOomAdjLocked。
提示 在以上代码中，skipTop变量完全没有实际作用，却给为阅读代码带来了很大干扰。
2.updateOomAdjLocked函数分析
分段来看updateOomAdjLocked函数。
（1）updateOomAdjLocked分析之一
这部分的代码如下：
[—＞ActivityManagerService.java：updateOomAdjLocked]
final void updateOomAdjLocked（）{
//在一般情况下，resumedAppLocked返回mResumedActivity，即当前正处于前台的Activity
final ActivityRecord TOP_ACT=resumedAppLocked（）；
//得到前台Activity所属进程的ProcessRecord信息
final ProcessRecord TOP_APP=TOP_ACT！=null?TOP_ACT.app：null；
mAdjSeq++；//oom_adj在进行调节时也会有唯一的序号
mNewNumServiceProcs=0；
/*
下面这几句代码的作用如下：
1.根据hidden adj划分级别，一共有9个级别（即numSlots值）
2.根据mLruProcesses的成员个数计算平均落在各个级别的进程数（即factor值）。但是这里
的魔数（magic number）4却令人头疼不已。如有清楚该内容的读者，不妨分享一下研究结果
*/
int numSlots=ProcessList.HIDDEN_APP_MAX_ADJ-
ProcessList.HIDDEN_APP_MIN_ADJ+1；
int factor=（mLruProcesses.size（）-4）/numSlots；
if（factor＜1）factor=1；
int step=0；
int numHidden=0；
int i=mLruProcesses.size（）；
int curHiddenAdj=ProcessList.HIDDEN_APP_MIN_ADJ；
//从mLruProcesses数组末端开始循环
while（i＞0）{
i—；
ProcessRecord app=mLruProcesses.get（i）；
//①调用另外一个updateOomAdjLocked函数
updateOomAdjLocked（app, curHiddenAdj, TOP_APP, true）；
//updateOomAdjLocked函数会更新app的curAdj
if（curHiddenAdj＜ProcessList.HIDDEN_APP_MAX_ADJ
＆＆app.curAdj==curHiddenAdj）{
/*
这段代码的目的其实很简单。即当某个adj级别的ProcessRecord处理个数超过均值后，
就跳到下一级别进行处理。注意，这段代码的结果会影响updateOomAdjLocked的第二个参数
*/
step++；
if（step＞=factor）{
step=0；
curHiddenAdj++；
}
}//if（curHiddenAdj＜ProcessList.HIDDEN_APP_MAX_ADJ……）判断结束
//app.killedBackground初值为false
if（！app.killedBackground）{
if（app.curAdj＞=ProcessList.HIDDEN_APP_MIN_ADJ）{
numHidden++；
//mProcessLimit初始值为ProcessList.MAX（值为15），
//可通过setProcessLimit函数对其进行修改
if（numHidden＞mProcessLimit）{
app.killedBackground=true；
//如果后台进程个数超过限制，则会杀死对应的后台进程
Process.killProcessQuiet（app.pid）；
}
}
}//if（！app.killedBackground）判断结束
}//while循环结束
updateOomAdjLocked第一阶段的工作看起来很简单，但是其中也包含一些较难理解的内容，具体如下：
处理hidden adj，划分9个级别。
根据mLruProcesses中进程个数计算每个级别平均会存在多少进程。在这个计算过程中出现了一个魔数4令人极度费解。
利用一个循环从mLruProcesses末端开始对每个进程执行另一个updateOomAdj-Locked函数。关于这个函数的内容，我们放到下一节再讨论。
判断处于Hidden状态的进程数是否超过限制，如果超过限制，则会杀死一些进程。接着来看updateOomAdjLocked下一阶段的工作。
（2）updateOomAdjLocked分析之二
这部分的代码如下：
[—＞ActivityManagerService.java：updateOomAdjLocked]
mNumServiceProcs=mNewNumServiceProcs；
//numHidden表示处于hidden状态的进程个数
//当Hidden进程个数小于7时（15/2的整型值），执行if分支
if（numHidden＜=（ProcessList.MAX_HIDDEN_APPS/2））{
……
/*
我们不讨论这段缺乏文档及使用魔数的代码，但这里有个知识点要注意：
该知识点和Android 4.0新增接口ComponentCallbacks2有关，主要是通知应用进程进行
内存清理，ComponentCallbacks2接口定义了一个函数onTrimMemory（int level），
而四大组件除BroadcastReceiver外，均实现了该接口。系统定义了4个level以通知进程
做对应处理：
TRIM_MEMORY_UI_HIDDEN，提示进程当前不处于前台，故可释放一些UI资源
TRIM_MEMORY_BACKGROUND，表明该进程已加入LRU列表，此时进程可以对一些简单的资源
进行清理
TRIM_MEMORY_MODERATE，提示进程可以释放一些资源，这样其他进程的日子会好过些。
即所谓的“我为人人，人人为我”
TRIM_MEMORY_COMPLETE，该进程需尽可能释放一些资源，否则当内存不足时，它可能会被杀死
*/
}else{//假设hidden进程数超过7，
final int N=mLruProcesses.size（）；
for（i=0；i＜N；i++）{
ProcessRecord app=mLruProcesses.get（i）；
if（（app.curAdj＞ProcessList.VISIBLE_APP_ADJ||app.systemNoUi）
＆＆app.pendingUiClean）{
if（app.trimMemoryLevel＜
ComponentCallbacks2.TRIM_MEMORY_UI_HIDDEN
＆＆app.thread！=null）{
try{//调用应用进程ApplicationThread的scheduleTrimMemory函数
app.thread.scheduleTrimMemory（
ComponentCallbacks2.TRIM_MEMORY_UI_HIDDEN）；
}……
}//if（app.trimMemoryLevel……）判断结束
app.trimMemoryLevel=
ComponentCallbacks2.TRIM_MEMORY_UI_HIDDEN；
app.pendingUiClean=false；
}else{
app.trimMemoryLevel=0；
}
}//for循环结束
}//else结束
//Android 4.0中设置有一个开发人员选项，其中有一项用于控制是否销毁后台的Activity
//读者可自行研究destroyActivitiesLocked函数
if（mAlwaysFinishActivities）
mMainStack.destroyActivitiesLocked（null, false，"always-finish"）；
}
通过上述代码，可获得两个信息：
Android 4. 0增加了新的接口类ComponentCallbacks2，其中只定义了一个函数onTrimMemory。从以上描述中可知，它主要通知应用进程进行一定的内存释放。
Android 4. 0 Settings新增了一个开放人员选项，通过它可控制AMS对后台Activity的操作。
这里和读者探讨一下ComponentCallbacks2接口的意义。此接口的目的是通知应用程序根据情况做一些内存释放，但笔者觉得，这种设计方案的优劣尚有待考证，这主要是出于以下几种考虑：
不是所有应用程序都会实现该函数。原因有很多，主要原因是，该接口只是SDK 14才有的，之前的版本没有这个接口。另外，应用程序都会尽可能抢占资源（在不超过允许范围内）以保证运行速度，不应该考虑其他程序的事情。
无法区分在不同的level下到底要释放什么样的内存。代码中的注释也是含糊其辞。到底什么样的资源可以在TRIM_MEMORY_BACKGROUND级别下释放，什么样的资源不可以在TRIM_MEMORY_BACKGROUND级别下释放？
既然系统加了这些接口，读者不妨参考源码中的使用案例来开发自己的程序。
建议 真诚希望Google能给出一个明确的文档，说明这几个函数该怎么使用。
接下来分析在以上代码中出现的针对每个ProcessRecord都调用的updateOomAdjLocked函数。
3.第二个updateOomAdjLocked分析[1]
这部分的代码如下：
[—＞ActivityManagerService.java：updateOomAdjLocked]
private final boolean updateOomAdjLocked（ProcessRecord app, int hiddenAdj，
ProcessRecord TOP_APP, boolean doingAll）{
//设置该app的hiddenAdj
app.hiddenAdj=hiddenAdj；
if（app.thread==null）return false；
final boolean wasKeeping=app.keeping；
boolean success=true；
//下面这个函数的调用极其关键。从名字上看，它会计算该进程的oom_adj及调度策略
computeOomAdjLocked（app, hiddenAdj, TOP_APP, false, doingAll）；
if（app.curRawAdj！=app.setRawAdj）{
if（wasKeeping＆＆！app.keeping）{
……//统计电量
app.lastCpuTime=app.curCpuTime；
}
app.setRawAdj=app.curRawAdj；
}
//如果新旧oom_adj不同，则重新设置该进程的oom_adj
if（app.curAdj！=app.setAdj）{
if（Process.setOomAdj（app.pid, app.curAdj））//设置该进程的oom_adj
app.setAdj=app.curAdj；
……
}
//如果新旧调度策略不同，则需重新设置该进程的调度策略
if（app.setSchedGroup！=app.curSchedGroup）{
app.setSchedGroup=app.curSchedGroup；
//waitingToKill是一个字符串，用于描述杀掉该进程的原因
if（app.waitingToKill！=null＆＆
app.setSchedGroup==Process.THREAD_GROUP_BG_NONINTERACTIVE）{
Process.killProcessQuiet（app.pid）；//
success=false；
}else{
if（true）{//强制执行if分支
long oldId=Binder.clearCallingIdentity（）；
try{//设置进程调度策略
Process.setProcessGroup（app.pid, app.curSchedGroup）；
}……
}……
}
}
return success；
}
上面的代码还算简单，主要完成两项工作：
调用computeOomAdjLocked计算获得某个进程的oom_adj和调度策略。
调整进程的调度策略和oom_adj。
建议 思考一个问题：为何AMS只设置进程的调度策略，而不设置进程的调度优先级？
看来AMS调度算法的核心就在computeOomAdjLocked中。
4.computeOomAdjLocked分析
这段代码较长，其核心思想是综合考虑各种情况以计算进程的oom_adj和调度策略。建议读者阅读代码时聚焦到AMS关注的几个因素上。computeOomAdjLocked的代码如下：
[—＞ActivityManagerService.java：computeOomAdjLocked]
private final int computeOomAdjLocked（ProcessRecord app, int hiddenAdj，
ProcessRecord TOP_APP, boolean recursed, boolean doingAll）{
……
app.adjTypeCode=ActivityManager.RunningAppProcessInfo.REASON_UNKNOWN；
app.adjSource=null；
app.adjTarget=null；
app.empty=false；
app.hidden=false；
//该应用进程包含Activity的个数
final int activitiesSize=app.activities.size（）；
//如果maxAdj小于FOREGROUND_APP_ADJ，基本上就没什么工作可以做了。这类进程优先级相当高
if（app.maxAdj＜=ProcessList.FOREGROUND_APP_ADJ）{
……//读者可自行阅读这块代码
return（app.curAdj=app.maxAdj）；
}
final boolean hadForegroundActivities=app.foregroundActivities；
app.foregroundActivities=false；
app.keeping=false；
app.systemNoUi=false；
int adj；
int schedGroup；
//如果app为前台Activity所在的那个应用进程
if（app==TOP_APP）{
adj=ProcessList.FOREGROUND_APP_ADJ；
schedGroup=Process.THREAD_GROUP_DEFAULT；
app.adjType="top-activity"；
app.foregroundActivities=true；
}else if（app.instrumentationClass！=null）{
……//略过instrumentationClass不为null的情况
}else if（app.curReceiver！=null||
（mPendingBroadcast！=null＆＆mPendingBroadcast.curApp==app））{
//此情况对应正在执行onReceive函数的广播接收者所在进程，它的优先级也很高
adj=ProcessList.FOREGROUND_APP_ADJ；
schedGroup=Process.THREAD_GROUP_DEFAULT；
app.adjType="broadcast"；
}else if（app.executingServices.size（）＞0）{
//正在执行Service生命周期函数的进程
adj=ProcessList.FOREGROUND_APP_ADJ；
schedGroup=Process.THREAD_GROUP_DEFAULT；
app.adjType="exec-service"；
}else if（activitiesSize＞0）{
adj=hiddenAdj；
schedGroup=Process.THREAD_GROUP_BG_NONINTERACTIVE；
app.hidden=true；
app.adjType="bg-activities"；
}else{//不含任何组件的进程，即所谓的Empty进程
adj=hiddenAdj；
schedGroup=Process.THREAD_GROUP_BG_NONINTERACTIVE；
app.hidden=true；
app.empty=true；
app.adjType="bg-empty"；
}
//下面几段代码将根据情况重新调整前面计算得到的adj和schedGroup，请读者注意下面代码中对Home
进程的特殊处理
if（！app.foregroundActivities＆＆activitiesSize＞0）{
//对无前台Activity所在进程的处理
}
if（adj＞ProcessList.PERCEPTIBLE_APP_ADJ）{
……
}
//如果前面计算出来的adj大于HOME_APP_ADJ，并且该进程又是Home进程，则需要重新调整
if（adj＞ProcessList.HOME_APP_ADJ＆＆app==mHomeProcess）{
//重新调整adj和schedGroup的值
adj=ProcessList.HOME_APP_ADJ；
schedGroup=Process.THREAD_GROUP_BG_NONINTERACTIVE；
app.hidden=false；
app.adjType="home"；//描述调节adj的原因
}
if（adj＞ProcessList.PREVIOUS_APP_ADJ＆＆app==mPreviousProcess
＆＆app.activities.size（）＞0）{
……
}
app.adjSeq=mAdjSeq；
app.curRawAdj=adj；
……
//下面这几段代码处理那些进程中含有Service、ContentProvider组件情况下的adj调节
if（app.services.size（）！=0＆＆（adj＞ProcessList.FOREGROUND_APP_ADJ
||schedGroup==Process.THREAD_GROUP_BG_NONINTERACTIVE））{
}
if（s.connections.size（）＞0＆＆（adj＞ProcessList.FOREGROUND_APP_ADJ
||schedGroup==Process.THREAD_GROUP_BG_NONINTERACTIVE））{
}
if（app.pubProviders.size（）！=0＆＆（adj＞ProcessList.FOREGROUND_APP_ADJ
||schedGroup==Process.THREAD_GROUP_BG_NONINTERACTIVE））{
……
}
//终于计算完毕
app.curRawAdj=adj；
if（adj＞app.maxAdj）{
adj=app.maxAdj；
if（app.maxAdj＜=ProcessList.PERCEPTIBLE_APP_ADJ）
schedGroup=Process.THREAD_GROUP_DEFAULT；
}
if（adj＜ProcessList.HIDDEN_APP_MIN_ADJ）
app.keeping=true；
……
app.curAdj=adj；
app.curSchedGroup=schedGroup；
……
return app.curRawAdj；
}
computeOomAdjLocked的工作比较琐碎，实际上也谈不上什么算法，仅仅是简单地根据各种情况来设置几个值。随着系统的改进和完善，这部分代码变动的可能性比较大。
5.updateOomAdjLocked调用点统计

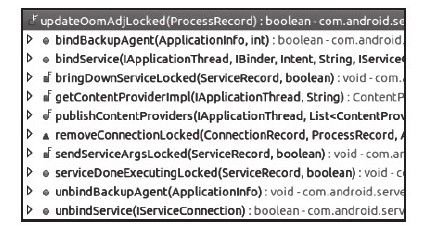

updateOomAdjLocked调用点很多，这里给出其中一个updateOomAdjLocked（ProcessRecord）函数的调用点统计，如图6-23所示。
图 6-23 updateOomAdjLocked（ProcessRecord）函数的调用点统计图
从图6-23中可知，此函数被调用的地方较多，这也说明AMS非常关注应用进程的状况。
提示 笔者觉得，AMS中这部分代码不是特别高效，不知各位读者是否有同感？
[1]有两个名为updateOomAdjLocked的函数，这里分析的是第二个。
