8.3.2　AccountManager addAccount分析

这一节将分析AccountManagerService中的一个重要的函数，即addAccount，其功能是为某项账户添加一个用户。下面以前面提及的Email为例来认识AAS的处理流程。

AccountManagerService是一个运行在SystemServer中的服务，客户端进程必须借助AccountManager提供的API来使用AccountManagerService服务，所以，本例需从AccountManager的addAccount函数讲起。

1.AccountManager的addAccount发起请求

AccountManager的addAccount函数的参数和返回值较复杂，先看其函数原型：

public AccountManagerFuture＜Bundle＞addAccount（

final String accountType，

final String authTokenType，

final String[]requiredFeatures，

final Bundle addAccountOptions，

final Activity activity，

AccountManagerCallback＜Bundle＞callback，

Handler handler）

在以上代码中：

addAccount的返回值类型是AccountManagerFuture＜Bundle＞。其中，AccountManager-

Future是一个模板Interface，其真实类型只有在分析addAccount的实现时才能知道。现在可以告诉读者的是，它和Java并发库（concurrent库）中的FutureTask有关，是对异步函数调用的一种封装^[1]。调用者在后期只要调用它的getResult函数即可取得addAccount的调用结果。由于addAccount可能涉及网络操作（例如，AAS需要把账户添加到网络服务器上），所以这里采用了异步调用的方法以避免长时间的阻塞。这也是AccountManagerFuture的getResult不能在主线程中调用的原因。

addAccount的第一个参数accountType代表账户类型。该参数不能为空。就本例而言，它的值为com.android.email。

authTokenType、requiredFeatures和addAccountOptions与具体的AAS服务有关。如果想添加指定账户类型的Account，则须对其背后的AAS有所了解。

activity：此参数和界面有关。例如有些AAS需要用户输入用户名和密码，故需启动一个Activity。在这种情况下，AAS会返回一个Intent，客户端将通过这个Activity启动Intent所标示的Activity。我们将通过下文的分析介绍这一点。

callback和handler：这两个参数与如何获取addAccount返回结果有关。如这两个参数为空，客户端则须单独启动一个线程去调用AccountManagerFuture的getResult函数。addAccount的代码如下：

[—＞AccountManager. java：addAccount]

public AccountManagerFuture＜Bundle＞addAccount（final String accountType，

final String authTokenType, final String[]requiredFeatures，

final Bundle addAccountOptions, final Activity activity，

AccountManagerCallback＜Bundle＞callback, Handler handler）{

if（accountType==null）//accountType不能为null

throw new IllegalArgumentException（"accountType is null"）；

final Bundle optionsIn=new Bundle（）；

if（addAccountOptions！=null）//保存客户端传入的addAccountOptions

optionsIn.putAll（addAccountOptions）；

optionsIn.putString（KEY_ANDROID_PACKAGE_NAME，

mContext.getPackageName（））；

//构造一个匿名类对象，该类继承自AmsTask，并实现了doWork函数。addAccount返回前

//将调用该对象的start函数

return new AmsTask（activity, handler, callback）{

public void doWork（）throws RemoteException{

//mService用于和AccountManagerService通信

mService.addAcount（mResponse, accountType, authTokenType，

requiredFeatures, activity！=null, optionsIn）；

}

}.start（）；

}

在以上代码中，AccountManager的addAccount函数将返回一个匿名类对象，该匿名类继承自AmsTask类。那么，AmsTask又是什么呢？

（1）AmsTask介绍

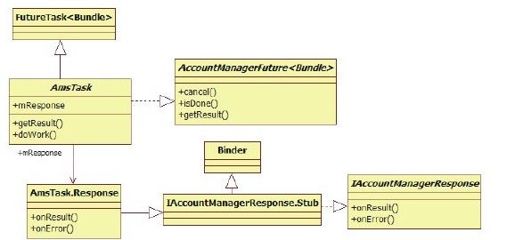

先来看AmsTask的继承关系，如图8-7所示。

图　8-7　AmsTask继承关系

由图8-7可知：

AmsTask继承自FutureTask，并实现了AccountManagerFuture接口。FutureTask是Java concurrent库中一个常用的类。AmsTask定义了一个doWork虚函数，该函数必须由子类来实现。

一个AmsTask对象中有一个mResponse成员，该成员的类型是AmsTask中的内部类Response。从Response的派生关系可知，Response将参与Binder通信，并且它是Binder通信的Bn端。而AccountManagerService的addAccount将得到它的Bp端对象。当添加完账户后，AccountManagerService会通过这个Bp端对象的onResult或onError函数向Response通知处理结果。

（2）AmsTask匿名类处理分析

AccountManager的addAccount最终返回给客户端的是一个AmsTask的子类，首先来了解它的构造函数，其代码如下：

[—＞AccountManager. java：AmsTask]

public AmsTask（Activity activity, Handler handler，

AccountManagerCallback＜Bundle＞callback）{

……//调用基类构造函数

//保存客户端传递的参数

mHandler=handler；

mCallback=callback；

mActivity=activity；

mResponse=new Response（）；//构造一个Response对象，并保存到mResponse中

}

下一步调用的是这个匿名类的start函数，代码如下：

[—＞AccountManager. java：AmsTask.start]

public final AccountManagerFuture＜Bundle＞start（）{

try{

doWork（）；//调用匿名类实现的doWork函数

}……

return this；

}

匿名类实现的doWork函数即下面这个函数：

[—＞AccountManager. java：addAccount返回的匿名类]

public void doWork（）throws RemoteException{

//调用AccountManagerService的addAccount函数，其第一个参数是mResponse

mService.addAcount（mResponse, accountType, authTokenType，

requiredFeatures, activity！=null, optionsIn）；

}

AccountManager的addAccount函数的实现比较新奇，它内部使用了Java的concurrent类。不熟悉Java并发编程的读者有必要了解相关知识。

下面转到AccountManagerService中去分析addAccount的实现。

2.AccountManagerService addAccount转发请求

AccountManagerService addAccount的代码如下：

[—＞AccountManagerService. java：addAccount]

public void addAcount（final IAccountManagerResponse response，

final String accountType, final String authTokenType，

final String[]requiredFeatures, final boolean expectActivityLaunch，

final Bundle optionsIn）{

……

//检查客户端进程是否有“android.permission.MANAGE_ACCOUNTS”的权限

checkManageAccountsPermission（）；

final int pid=Binder.getCallingPid（）；

final int uid=Binder.getCallingUid（）；

//构造一个Bundle类型的options变量，并保存传入的optionsIn

final Bundle options=（optionsIn==null）?new Bundle（）：optionsIn；

options.putInt（AccountManager.KEY_CALLER_UID, uid）；

options.putInt（AccountManager.KEY_CALLER_PID, pid）；

long identityToken=clearCallingIdentity（）；

try{

//创建一个匿名类对象，该匿名类派生自Session类。最后调用该匿名类的bind函数

new Session（response, accountType, expectActivityLaunch, true）{

public void run（）throws RemoteException{

mAuthenticator.addAccount（this, mAccountType，

authTokenType, requiredFeatures, options）；

}

protected String toDebugString（long now）{

……//实现toDebugString函数

}

}.bind（）；}finally{

restoreCallingIdentity（identityToken）；

}

}

由以上代码可知，AccountManagerService的addAccount函数最后也创建了一个匿名类对象，该匿名类派生自Session。addAccount最后还调用了这个对象的bind函数。其中最重要的内容就是Session。那么，Session又是什么呢？

（1）Session介绍

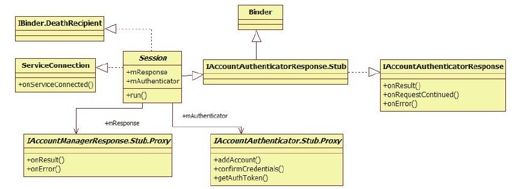

Session家族成员如图8-8所示。

图　8-8　Session家族示意图

由图8-8可知：

Session从IAccountAuthenticatorResponse.Stub派生，这表明它将参与Binder通信，并且它是Bn端。那么这个Binder通信的目标是谁呢？它正是具体的AAS服务。Account-ManagerService会将自己传递给AAS，这样，AAS就得到IAccountAuthenticator-Response的Bp端对象。当AAS完成了具体的账户添加工作后，会通过IAccount-AuthenticatorResponse的Bp端对象向Session返回处理结果。

Session通过mResponse成员变量指向来自客户端的IAccountManagerResponse接口，当Session收到AAS的返回结果后，又通过IAccountManagerResponse的Bp端对象向客户端返回处理结果。

Session mAuthenticator变量的类型是IAccountAuthenticator，它用于和远端的AAS通信。客户端发起的请求将通过Session经由mAuthenticator调用对应AAS中的函数。

由图8-7和图8-8可知，AccountManagerService在addAccount流程中起桥梁的作用，具体如下：

客户端将请求发送给AccountManagerService，然后AccountManagerService再转发给对应的AAS。

AAS处理完的结果先返回给AccountManagerService，再由AccountManagerService返回给客户端。

由于图8-7和图8-8中定义的类名较相似，因此读者阅读时应仔细一些。

下面来看Session匿名类的处理。

（2）Session匿名类处理分析

首先调用Session的构造函数，代码为：

[—＞AccountManagerService. java：Session]

public Session（IAccountManagerResponse response, String accountType，

boolean expectActivityLaunch, boolean stripAuthTokenFromResult）{

super（）；

……

/*

注意其中的参数，expectActivityLaunch由客户端传来，如果用户调用

AccountManager addAccount时传入了activity参数，则该值为true，

stripAuthTokenFromResult的默认值为true

*/

mStripAuthTokenFromResult=stripAuthTokenFromResult；

mResponse=response；

mAccountType=accountType；

mExpectActivityLaunch=expectActivityLaunch；

mCreationTime=SystemClock.elapsedRealtime（）；

synchronized（mSessions）{

//将这个匿名类对象保存到AccountManagerService中的mSessions成员中

mSessions.put（toString（），this）；

}

try{//监听客户端死亡消息

response.asBinder（）.linkToDeath（this，0）；

}……

}

获得匿名类对象后，addAccount将调用其bind函数，该函数由Session实现，代码如下：

[—＞AccountManagerService. java：Session：bind]

void bind（）{

//绑定到mAccountType指定的AAS。在本例中，AAS的类型是“com.android.email”

if（！bindToAuthenticator（mAccountType））{

onError（AccountManager.ERROR_CODE_REMOTE_EXCEPTION，"bind failure"）；

}

}

bindToAuthenticator的代码为：

[—＞AccountManagerService. java：Session：bindToAuthenticator]

private boolean bindToAuthenticator（String authenticatorType）{

//从mAuthenticatorCache中查询满足指定类型的服务信息

AccountAuthenticatorCache.ServiceInfo＜AuthenticatorDescription＞

authenticatorInfo=

mAuthenticatorCache.getServiceInfo（

AuthenticatorDescription.newKey（authenticatorType））；

……

Intent intent=new Intent（）；

intent.setAction（AccountManager.ACTION_AUTHENTICATOR_INTENT）；

//设置目标服务的componentName

intent.setComponent（authenticatorInfo.componentName）；

//通过bindService启动指定的服务，成功与否将通过第二个参数传递的

//ServiceConnection接口返回

if（！mContext.bindService（intent, this, Context.BIND_AUTO_CREATE））{

……

}

return true；

}

由以上代码可知，Session的bind函数将启动指定类型的Service，这是通过bindService函数完成的。如果服务启动成功，Session的onServiceConnected函数将被调用，这部分代码如下：

[—＞AccountManagerService. java：Session：onServiceConnected]

public void onServiceConnected（ComponentName name, IBinder service）{

//得到远端AAS返回的IAccountAuthenticator接口，这个接口用于

//AccountManagerService和该远端AAS交互

mAuthenticator=IAccountAuthenticator.Stub.asInterface（service）；

try{

run（）；//调用匿名类实现的run函数

}……

}

匿名类实现的run函数非常简单，代码如下：

[—＞AccountManagerService. java：addAccount返回的匿名类]

new Session（response, accountType, expectActivityLaunch, true）{

public void run（）throws RemoteException{

//调用远端AAS实现的addAccount函数

mAuthenticator.addAccount（this, mAccountType，

authTokenType, requiredFeatures, options）；

}

由以上代码可知，AccountManagerService在addAccount最终将调用AAS实现的add-Account函数。

下面来看本例中满足“com.android.email”类型的服务是如何处理addAccount的请求的。该服务就是Email应用中的EasAuthenticatorService，下面来分析它。

3.EasAuthenticatorService处理请求

EasAuthenticatorService的创建是AccountManagerService调用了bindService完成的，该函数会触发EasAuthenticatorService的onBind函数的调用，这部分代码如下：

[—＞EasAuthenticatorService. java：onBind]

public IBinder onBind（Intent intent）{

if（AccountManager.ACTION_AUTHENTICATOR_INTENT.equals（

intent.getAction（）））{

//创建一个EasAuthenticator类型的对象，并调用其getIBinder函数

return new EasAuthenticator（this）.getIBinder（）；

}else return null；

}

下面来分析EasAuthenticator。

（1）EasAuthenticator介绍

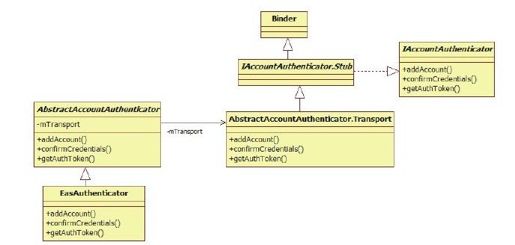

EasAuthenticator是EasAuthenticatorService定义的内部类，其家族关系如图8-9所示。

图　8-9　EasAuthenticator家族类图

由图8-9可知：

EasAuthenticator从AbstractAccountAuthenticator类派生。AbstractAccountAuthenti-cator内部有一个mTransport的成员变量，其类型是AbstractAccount-Authenticator的内部类Transport。在前面的onBind函数中，EasAuthenticator的getIBinder函数返回的就是这个变量。

Transport类继承自Binder，故它将参与Binder通信，并且是IAccountAuthenticator的Bn端。Session匿名类通过onServiceConnected函数将得到一个IAccountAuthen-ticator的Bp端对象。

当由AccoutManagerService的addAccount创建的那个Session匿名类调用IAccount-Authenticator Bp端对象的addAccount时，将触发位于Emai进程中的IAccountAuthenticator Bn端的addAccount。下面来分析Bn端的addAccount函数。

（2）EasAuthenticator的addAccount函数分析

根据上文的描述可知，Emai进程中首先被触发的是IAccountAuthenticator Bn端的addAccount函数，其代码如下：

[—＞AbstractAccountAuthenticator. java：Transport：addAccount]

private class Transport extends IAccountAuthenticator.Stub{

public void addAccount（IAccountAuthenticatorResponse response，

String accountType, String authTokenType，

String[]features, Bundle options）

throws RemoteException{

//检查权限

checkBinderPermission（）；

try{

//调用AbstractAccountAuthenticator子类实现的addAccount函数

final Bundle result=

AbstractAccountAuthenticator.this.addAccount（

new AccountAuthenticatorResponse（response），

accountType, authTokenType, features, options）；

//如果返回的result不为空，则调用response的onResult返回结果。

//这个response是IAccountAuthenticatorResponse类型，它的onResult

//将触发位于Session匿名类中mResponse变量的onResult函数被调用

if（result！=null）

response.onResult（result）；

}……

}

本例中AbstractAccountAuthenticator子类（即EasAuthenticator）实现的addAccount函数，代码如下：

[—＞EasAuthenticatorService. java：EasAuthenticator.addAccount]

public Bundle addAccount（AccountAuthenticatorResponse response，

String accountType, String authTokenType，

String[]requiredFeatures, Bundle options）

throws NetworkErrorException{

//EasAuthenticator addAccount的处理逻辑和Email应用有关，读者只做简单了解即可。

//如果用户传递的账户信息保护了密码和用户名，则走if分支。注意，其中有一些参数名是

//通用的，例如OPTIONS_PASSWORD, OPTIONS_USERNAME等

if（options！=null＆＆options.containsKey（OPTIONS_PASSWORD）

＆＆options.containsKey（OPTIONS_USERNAME））{

//创建一个Account对象，该对象仅包括两个成员，一个是name，用于表示账户名；

//另一个是type，用于表示账户类型

final Account account=new

Account（options.getString（OPTIONS_USERNAME），

AccountManagerTypes.TYPE_EXCHANGE）；

//调用AccountManager的addAccountExplicitly将account对象和password传递

//给AccountManagerService处理。读者可自行研究这个函数，在其内部将这些信息写入

//accounts.db的account表中

AccountManager.get（EasAuthenticatorService.this）.

addAccountExplicitly（account，

options.getString（OPTIONS_PASSWORD），null）；

//根据Email应用的规则，下面将判断和该账户相关的数据是否需要设置自动数据同步

//首先判断是否需要处理联系人自动数据同步

boolean syncContacts=false；

if（options.containsKey（OPTIONS_CONTACTS_SYNC_ENABLED）＆＆

options.getBoolean（OPTIONS_CONTACTS_SYNC_ENABLED））

syncContacts=true；

ContentResolver.setIsSyncable（account，

ContactsContract.AUTHORITY，1）；

ContentResolver.setSyncAutomatically（account，

ContactsContract.AUTHORITY, syncContacts）；

boolean syncCalendar=false；

……//判断是否需要设置Calendar自动数据同步

boolean syncEmail=false；

//如果选项中包含Email同步相关的功能，则需要设置Email数据同步的相关参数

if（options.containsKey（OPTIONS_EMAIL_SYNC_ENABLED）＆＆

options.getBoolean（OPTIONS_EMAIL_SYNC_ENABLED））

syncEmail=true；

/*

下面这两个函数将和ContentService中的SyncManager交互。注意这

两个函数：第一个函数setIsSyncable将设置Email对应的同步服务功能标志，

第二个函数setSyncAutomatically将设置是否自动同步Email。

数据同步的内容留待8.4节再详细分析

*/

ContentResolver.setIsSyncable（account, EmailContent.AUTHORITY，1）；

ContentResolver.setSyncAutomatically（account, EmailContent.AUTHORITY，

syncEmail）；

//构造返回结果，注意，下面这些参数名是Android统一定义的，如KEY_ACCOUNT_NAME等

Bundle b=new Bundle（）；

b.putString（AccountManager.KEY_ACCOUNT_NAME，

options.getString（OPTIONS_USERNAME））；

b.putString（AccountManager.KEY_ACCOUNT_TYPE，

AccountManagerTypes.TYPE_EXCHANGE）；

return b；

}else{

//如果没有传递password，则需要启动一个Activity，该Activity对应的Intent

//由actionSetupExchangeIntent返回。注意下面几个通用的参数，如

//KEY_ACCOUNT_AUTHENTICATOR_RESPONSE和KEY_INTENT

Bundle b=new Bundle（）；

Intent intent=AccountSetupBasics.actionSetupExchangeIntent（

EasAuthenticatorService.this）；

intent.putExtra（

AccountManager.KEY_ACCOUNT_AUTHENTICATOR_RESPONSE, response）；

b.putParcelable（AccountManager.KEY_INTENT, intent）；

return b；

}

}

不同的AAS有自己特定的处理逻辑，以上代码向读者展示了EasAuthenticatorService的工作流程。虽然每个AAS的处理方式各有不同，但Android还是定义了一些通用的参数，例如，OPTIONS_USERNAME用于表示用户名，OPTIONS_PASSWORD用于表示密码等。关于这方面的内容，读者可查阅SDK中AccountManager的文档说明。

4.返回值的处理流程

在EasAuthenticator的addAccount返回处理结果后，AbstractAuthenticator将通过IAccount-AuthenticatorResponse的onResult将其返回给由AccountManagerService创建的Session匿名类对象。来看Session的onResult函数，其代码如下：

[—＞AccountManagerService. java：Session：onResult]

public void onResult（Bundle result）{

mNumResults++；

//从返回的result中取出相关信息，关于下面这个if分支处理和状态栏中相关的逻辑，

//读者可自行研究

if（result！=null＆＆！TextUtils.isEmpty（

result.getString（AccountManager.KEY_AUTHTOKEN）））{

String accountName=result.getString（AccountManager.KEY_ACCOUNT_NAME）；

String accountType=

result.getString（AccountManager.KEY_ACCOUNT_TYPE）；

if（！TextUtils.isEmpty（accountName）＆＆

！TextUtils.isEmpty（accountType））{

Account account=new Account（accountName, accountType）；

cancelNotification（

getSigninRequiredNotificationId（account））；

}}

IAccountManagerResponse response；

//如果客户端传递了activity参数，则mExpectActivityLaunch为true。如果

//AAS返回的结果中包含KEY_INTENT，则表明需要弹出Activity以输入账户和密码

if（mExpectActivityLaunch＆＆result！=null

＆＆result.containsKey（AccountManager.KEY_INTENT））{

response=mResponse；

}else{

/*

getResponseAndClose返回的也是mResponse，不过它会调用unBindService

断开和AAS服务的连接。就整个流程而言，此时addAccount已经完成AAS和

AccountManagerService的工作，故无须再保留和AAS服务的连接。而由于上面的if

分支还需要输入用户密码，因此以AAS和AccountManagerService之间的工作

还没有真正完成

*/

response=getResponseAndClose（）；

}

if（response！=null）{

try{

……

if（mStripAuthTokenFromResult）

result.remove（AccountManager.KEY_AUTHTOKEN）；

//调用位于客户端的IAccountManagerResponse的onResult函数

response.onResult（result）；

}……

}

}

客户端的IAccountManagerResponse接口由AmsTask内部类Response实现，其代码为：[—＞AccountManager.java：AmsTask：Response.onResult]

public void onResult（Bundle bundle）{

Intent intent=bundle.getParcelable（KEY_INTENT）；

//如果需要弹出Activity，则要利用客户端传入的Activity去启动AAS指定的

//Activity。这个Activity由AAS返回的Intent来表示

if（intent！=null＆＆mActivity！=null）{

mActivity.startActivity（intent）；

}else if（bundle.getBoolean（"retry"））{

//如果需要重试，则再次调用doWork

try{

doWork（）；

}……

}else{

//将返回结果保存起来，当客户端调用getResult时，就会得到相关结果

set（bundle）；

}

}

5.AccountManager的addAccount分析总结

AccountManager的addAccount流程分析起来会给人一种行云流水般的感觉。该流程涉及3个模块，分别是客户端、AccountManagerService和AAS。整体难度虽不算大，但架构却比较巧妙。

总结起来addAccount相关流程如图8-10所示。

图　8-10　AccountManager的addAccount处理流程

为了让读者看得更清楚，图8-10中略去了一些细枝末节的内容。另外，图8-10中第10步的onServiceConnected函数应由位于SystemServer中的ActivityThread对象调用，为方便阅读，这里没有画出ActivityThread对象。

[1]从设计模式角度来说，这属于Active Object模式。详细内容可阅读《Pattern.Oriented.Software.Architecture.Volume.2》的第2章“Concurrency Patterns”。
