6.3.2　AMS的startActivityAndWait函数分析

startActivityAndWait函数有很多参数，下面先来认识一下它们。

[—＞ActivityManagerService.java：startActivityAndWait原型]

public final WaitResult startActivityAndWait（

/*

在绝大多数情况下，一个Acitivity的启动是由一个应用进程发起的，IApplicationThread是

应用进程和AMS交互的通道，也可算是调用进程的标识，在本例中，am并非一个应用进程，所以

传递的caller为null

*/

IApplicationThread caller，

//Intent及resolvedType，在本例中，resolvedType为null

Intent intent, String resolvedType，

//grantedUriPermissions和granteMode两个参数和授权有关，读者可参考第3章对Clipboard

Service分析时介绍的授权知识

Uri[]grantedUriPermissions，//在本例中为null

int grantedMode，//在本例中为0

IBinder resultTo，//在本例中为null，用于接收startActivityForResult的结果

String resultWho，//在本例中为null

//requestCode在本例中为0，该值的具体意义由调用者解释。如果该值大于等于0，则AMS内部保存该值，

//并通过onActivityResult返回给调用者

int requestCode，

boolean onlyIfNeeded，//本例为false

boolean debug，//是否调试目标进程

//下面3个参数和性能统计有关

String profileFile，

ParcelFileDescriptor profileFd, boolean autoStopProfiler）

关于以上代码中一些参数的具体作用，以后碰到时会再作分析。建议读者先阅读SDK文档中关于Activity类定义的几个函数，如startActivity、startActivityForResult及onActivity-Result等。

startActivityAndWait的代码如下：

[—＞ActivityManagerService.java：startActivityAndWait]

public final WaitResult startActivityAndWait（IApplicationThread caller，

Intent intent, String resolvedType, Uri[]grantedUriPermissions，

int grantedMode, IBinder resultTo, String resultWho, int requestCode，

boolean onlyIfNeeded, boolean debug, String profileFile，

ParcelFileDescriptor profileFd, boolean autoStopProfiler）{

//创建WaitResult对象用于存储处理结果

WaitResult res=new WaitResult（）；

//mMainStack为ActivityStack类型，调用它的startActivityMayWait函数

mMainStack.startActivityMayWait（caller，-1，intent, resolvedType，

grantedUriPermissions, grantedMode, resultTo, resultWho，

requestCode, onlyIfNeeded, debug, profileFile, profileFd，

autoStopProfiler, res, null）；//最后一个参数为Configuration，

//在本例中为null

return res；

}

mMainStack为AMS的成员变量，类型为ActivityStack，该类是Activity调度的核心角色。正式分析它之前，有必要先介绍一下相关的基础知识。

1.Task、Back Stack、ActivityStack及Launch mode

（1）关于Task及Back Stack的介绍

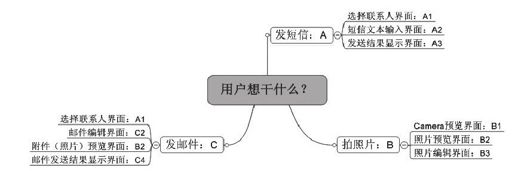

先来看图6-10所示，其中列出了用户在Android系统上想干的三件事情，分别用A、B、C表示，将每一件事情称为一个Task。一个Task还可细分为多个子步骤，即Activity。

图　6-10　用户想干的事

提示　为什么叫Activity？读者可参考Merrian-Webster词典对Activity的解释^[1]：“an organi-zational unit for performing a specific function”，也就是说，它是一个有组织的单元，用于完成某项指定功能。

由图6-10可知，A、B两个Task使用了不同的Activity来完成相应的任务。注意，A、B这两个Task的Activity之间没有复用。

再来看C这个Task，它可细分为4个Activity，其中有两个Activity分别使用了A Task的A1、B Task的B2。C Task为什么不新建自己的Activity，而用其他Task的呢？这是因为用户想做的事情（即Task）即使完全不同，但是当细分Task为Activity时，也可能出现Activity功能类似的情况。既然A1、B2已能满足要求，自然也就不用重复创建Activity了。另外，通过重用Activity，也可为用户提供一致的界面和体验。

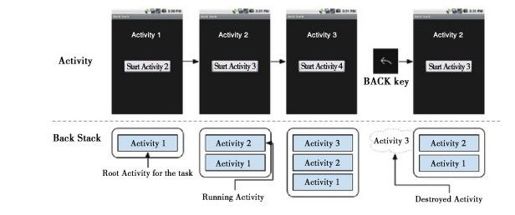

了解了Android设计理念后，我们来看看Android是如何组织Task及它所包含的Activity的。此处有一个简单的例子，如图6-11所示。

由图6-11可知：

本例中的Task包含4个Activity。用户可单击按钮跳转到下一个Activity。同时，通过返回键可回到上一个Activity。

虚线下方是这些Activity的组织方式。Android采用了Stack的方法管理这3个Activity。例如在Activity 1启动Activity 2后，Activity 2入栈成为栈顶成员，Activity 1成为栈底成员，而界面显示的是栈顶成员的内容。当按返回键时，Activity 3出栈，这时候Activity 2成为栈顶，界面显示也相应变成了Activity 2。

图　6-11　Task及Back Stack示例

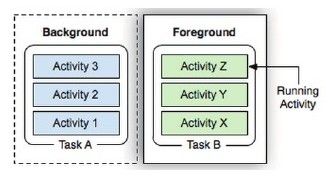

以上是一个Task的情况。那么，多个Task又会是何种情况呢？如图6-12所示。

图　6-12　多个Task的情况

由图6-12可知：对多Task的情况来说，系统只支持一个处于前台的Task，即用户当前看到的Activity所属的Task的，其余的Task均处于后台，这些后台Task内部的Activity保持顺序不变。用户可以一次将整个Task挪到后台或者置为前台。

提示　用过Android手机的读者应该知道，长按Home键，系统会弹出近期Task列表，使用户能快速在多个Task间切换。

以上内容从抽象角度介绍了什么是Task，以及Android如何分解Task和管理Activity，那么在实际代码中，是如何考虑并设计的呢？

（2）关于ActivityStack的介绍

通过上述分析，我们对Android的设计有了一定了解，那么如何用代码来实现这一设计呢？此处有两点需要考虑：

Task内部Activity的组织方式。由图6-11可知，Android通过先入后出的方式来组织Activity。数据结构中的Stack即以这种方式工作。

图　6-13　ActivityStack及相关成员

多个Task的组织及管理方式。

Android设计了一个ActivityStack类来负责上述工作，它的组成如图6-13所示。

由图6-13可知：

Activity由ActivityRecord表示，Task由TaskRecord表示。ActivityRecord的task成员指向该Activity所在的Task。state变量用于表示该Activity所处的状态（包括INITIALIZING、RESUMED、PAUSED等状态）。

ActivityStack用mHistory这个ArrayList保存ActivityRecord。令人大跌眼镜的是，该mHistory保存了系统中所有Task的ActivityRecord，而不是针对某个Task进行保存。

ActivityStack的mMainStack成员比较有意思，它代表此ActivityStack是否为主ActivityStack。有主必然有从，但是目前系统中只有一个ActivityStack，并且它的mMainStack为true。从ActivityStack的命名可推测，Android在开发之初也想用ActivityStack来管理单个Task中的ActivityRecord（在ActivityStack.java的注释中说过，该类为“State and management of a single stack of activities”），但不知何故，现在的代码实现中将所有Task的ActivityRecord都放到mHistory中了，并且依然保留mMainStack。

ActivityStack中没有成员用于保存TaskRecord。

由上述内容可知，ActivityStack采用数组的方式保存所有Task的ActivityRecord，并且没有成员保存TaskRecord。这种实现方式有优点亦有缺点：

优点是少了TaskRecord一级的管理，直接以ActivityRecord为管理单元。这种做法能降低管理方面的开销。

缺点是弱化了Task的概念，结构不够清晰。

下面来看ActivityStack中几个常用的搜索ActivityRecord的函数，代码如下：

[—＞ActivityStack.java：topRunningActivityLocked]

/*topRunningActivityLocked：

找到栈中第一个与notTop不同的，并且不处于finishing状态的ActivityRecord。当notTop为

null时，该函数即返回栈中第一个需要显示的ActivityRecord。提醒读者，栈的出入口只能是栈顶。

虽然mHistory是一个数组，但是查找均从数组末端开始，所以其行为也大体符合Stack的定义

*/

final ActivityRecord topRunningActivityLocked（ActivityRecord notTop）{

int i=mHistory.size（）-1；

while（i＞=0）{

ActivityRecord r=mHistory.get（i）；

if（！r.finishing＆＆r！=notTop）return r；

i—；

}

return null；

}

类似的函数还有：

[—＞ActivityStack.java：topRunningNonDelayedActivityLocked]

/*topRunningNonDelayedActivityLocked

与topRunningActivityLocked类似，但ActivityRecord要求增加一项，即delayeResume为

false

*/

final ActivityRecord topRunningNonDelayedActivityLocked（ActivityRecord notTop）{

int i=mHistory.size（）-1；

while（i＞=0）{

ActivityRecord r=mHistory.get（i）；

//delayedResume变量控制是否暂缓resume Activity

if（！r.finishing＆＆！r.delayedResume＆＆r！=notTop）return r；

i—；

}

return null；

}

ActivityStack还提供findActivityLocked函数以根据Intent及ActivityInfo来查找匹配的ActivityRecord，同样，查找也是从mHistory尾端开始，相关代码如下：

[—＞ActivityStack.java：findActivityLocked]

private ActivityRecord findActivityLocked（Intent intent, ActivityInfo info）{

ComponentName cls=intent.getComponent（）；

if（info.targetActivity！=null）

cls=new ComponentName（info.packageName, info.targetActivity）；

final int N=mHistory.size（）；

for（int i=（N-1）；i＞=0；i—）{

ActivityRecord r=mHistory.get（i）；

if（！r.finishing）

if（r.intent.getComponent（）.equals（cls））return r；

}

return null；

}

另一个findTaskLocked函数的返回值是ActivityRecord，其代码如下：

[ActivityStack.java：findTaskLocked]

private ActivityRecord findTaskLocked（Intent intent, ActivityInfo info）{

ComponentName cls=intent.getComponent（）；

if（info.targetActivity！=null）

cls=new ComponentName（info.packageName, info.targetActivity）；

TaskRecord cp=null；

final int N=mHistory.size（）；

for（int i=（N-1）；i＞=0；i—）{

ActivityRecord r=mHistory.get（i）；

//r.task！=cp，表示不搜索属于同一个Task的ActivityRecord

if（！r.finishing＆＆r.task！=cp

＆＆r.launchMode！=ActivityInfo.LAUNCH_SINGLE_INSTANCE）{

cp=r.task；

//如果Task的affinity相同，则返回这条ActivityRecord

if（r.task.affinity！=null）{

if（r.task.affinity.equals（info.taskAffinity））return r；

}else if（r.task.intent！=null

＆＆r.task.intent.getComponent（）.equals（cls））{

//如果Task Intent的ComponentName相同

return r；

}else if（r.task.affinityIntent！=null

＆＆r.task.affinityIntent.getComponent（）.equals（cls））{

return r；

}//if（r.task.affinity！=null）判断结束

}//if（！r.finishing＆＆r.task！=cp……）判断结束

}//for循环结束

return null；

}

其实，findTaskLocked是根据mHistory中ActivityRecord所属的Task的情况来进行相应的查找工作。

以上这4个函数均是ActivityStack中常用的函数，如果不需要逐项（case by case）地研究AMS，那么读者仅需了解这几个函数的作用即可。

（3）关于Launch Mode的介绍

Launch Mode用于描述Activity的启动模式，目前一共有4种模式，分别是standard、singleTop、singleTask和singleInstance。初看它们，较难理解，实际上不过是Android玩的一个“小把戏“而已。启动模式就是用于控制Activity和Task关系的。

standard：一个Task中可以有多个相同类型的Activity。注意，此处是相同类型的Activity，而不是同一个Activity对象。例如在Task中有A、B、C、D等4个Activity，如果再启动A类Activity, Task就会变成A、B、C、D、A。最后一个A和第一个A是同一类型，却并非同一对象。另外，多个Task中也可以有同类型的Activity。

singleTop：当某Task中有A、B、C、D等4个Activity时，如果D想再启动一个D类型的Activity，那么Task将是什么样子呢？在singleTop模式下，Task中仍然是A、B、C、D，只不过D的onNewIntent函数将被调用，而在standard模式下，Task将变成A、B、C、D、D，最后的D为新创建的D类型Activity对象。在singleTop模式下，只有目标Acitivity当前正好在栈顶时才有效，例如只有启动处于栈顶的D时才有用，如果启动不处于栈顶的A、B、C等，则无效。

singleTask：在这种启动模式下，该Activity只存在一个实例，并且将和一个Task绑定。当需要此Activity时，系统会以onNewIntent方式启动它，而不会新建Task和Activity。注意，该Activity虽只有一个实例，但是在Task中除了它之外，还可以有其他的Activity。

singleInstance：它是singleTask的加强版，即一个Task只能有这么一个设置了singleInstance的Activity，不能再有别的Activity。而在singleTask模式中，Task还可以有其他的Activity。

注意，Android建议一般的应用开发者不要轻易使用最后两种启动模式。因为这些模式虽然名义上为Launch Mode，但是它们也会影响Activity出栈的顺序，导致用户按返回键返回时不一致的用户体验。

除了启动模式外，Android还有其他一些标志用于控制Activity及Task之间的关系。这里只列举其中一部分，详细信息请参阅SDK文档中Intent的相关说明。

FLAG_ACTIVITY_NEW_TASK：将目标Activity放到一个新的Task中。

FLAG_ACTIVITY_CLEAR_TASK：当启动一个Activity时，先把和目标Activity有关联的Task“干掉”，然后启动一个新的Task，并把目标Activity放到新的Task中。该标志必须和FLAG_ACTIVITY_NEW_TASK标志一起使用。

FLAG_ACTIVITY_CLEAR_TOP：当启动一个不处于栈顶的Activity时，先把排在它前面的Activity“干掉”。例如Task有A、B、C、D等4个Activity，要启动B，应直接把C、D“干掉”，而不是新建一个B。

提示　这些启动模式和标志，在笔者看来很像洗扑克牌时的手法，因此可以称之为小把戏。虽是小把戏，但是相关代码的逻辑及分支却异常繁杂，我们应从更高的角度来看待它们。

介绍完上面的知识后，下面来分析ActivityStack的startActivityMayWait函数。

2.ActivityStack的startActivityMayWait函数分析

startActivityMayWait函数的目标是启动com.dfp.test.TestActivity，假设系统之前没有启动过该Activity，本例最终的结果将是：

由于在am中设置了FLAG_ACTIVITY_NEW_TASK标志，因此除了会创建一个新的ActivityRecord外，还会新创建一个TaskRecord。

还需要启动一个新的应用进程以加载并运行com.dfp.test.TestActivity的一个实例。

如果TestActivity不是Home，还需要停止当前正在显示的Activity。

我们可将这个函数分三部分进行介绍，下面先来分析第一部分。

（1）startActivityMayWait分析之一

这部分的代码具体如下：

[—＞ActivityStack.java：startActivityMayWait]

final int startActivityMayWait（IApplicationThread caller, int callingUid，

Intent intent, String resolvedType, Uri[]grantedUriPermissions，

int grantedMode, IBinder resultTo，

String resultWho, int requestCode, boolean onlyIfNeeded，

boolean debug, String profileFile, ParcelFileDescriptor profileFd，

boolean autoStopProfiler, WaitResult outResult, Configuration config）{

……

//在本例中，已经指明了Component，这样可省去为Intent匹配搜索之苦

boolean componentSpecified=intent.getComponent（）！=null；

//创建一个新的Intent，防止客户传入的Intent被修改

intent=new Intent（intent）；

//查询满足条件的ActivityInfo，在resolveActivity内部和PKMS交互，读者不妨自己

//尝试分析该函数

ActivityInfo aInfo=resolveActivity（intent, resolvedType, debug，

profileFile, profileFd, autoStopProfiler）；

synchronized（mService）{

int callingPid；

if（callingUid＞=0）{

callingPid=-1；

}else if（caller==null）{//本例中，caller为null

callingPid=Binder.getCallingPid（）；//取出调用进程的Pid

//取出调用进程的Uid。在本例中，调用进程是am，它由shell启动

callingUid=Binder.getCallingUid（）；

}else{

callingPid=callingUid=-1；

}//if（callingUid＞=0）判断结束

//在本例中config为null

mConfigWillChange=config！=null

＆＆mService.mConfiguration.diff（config）！=0；

final long origId=Binder.clearCallingIdentity（）；

if（mMainStack＆＆aInfo！=null＆＆（aInfo.applicationInfo.flags＆

ApplicationInfo.FLAG_CANT_SAVE_STATE）！=0）{

/*

AndroidManifest.xml中的Application标签可以声明一个cantSaveState

属性，设置了该属性的Application将不享受系统提供的状态保存/恢复功能。

当一个Application退到后台时，系统会为它保存状态，当调度其到前台运行时，

将恢复它之前的状态，以保证用户体验的连续性。声明了该属性的Application被称为

“heavy weight process”。可惜系统目前不支持该属性，因为PackageParser

将不解析该属性。详情请见PackageParser.java parseApplication函数

*/

}

……//待续

startActivityMayWait第一阶段的工作内容相对较简单，主要包括以下几方面：

首先需要通过PKMS查找匹配该Intent的ActivityInfo。

处理FLAG_CANT_SAVE_STATE的情况，但系统目前不支持此情况。

另外，获取调用者的pid和uid。由于本例的caller为null，故所得到的pid和uid均为am所在进程的uid和pid。

下面介绍startActivityMayWait第二阶段的工作。

（2）startActivityMayWait分析之二

这部分的代码具体如下：

[—＞ActivityStack.java：startActivityMayWait]

//调用此函数启动Activity，将返回值保存到res

int res=startActivityLocked（caller, intent, resolvedType，

grantedUriPermissions, grantedMode, aInfo，

resultTo, resultWho, requestCode, callingPid, callingUid，

onlyIfNeeded, componentSpecified, null）；

//如果configuration发生变化，则调用AMS的updateConfigurationLocked

//进行处理。关于这部分内容，读者学完本章后可自行分析

if（mConfigWillChange＆＆mMainStack）{

mService.enforceCallingPermission（

android.Manifest.permission.CHANGE_CONFIGURATION，

"updateConfiguration（）"）；

mConfigWillChange=false；

mService.updateConfigurationLocked（config, null, false）；

}

此处，启动Activity的核心函数是startActivityLocked，该函数异常复杂，后面将用一节专门分析。下面先继续分析startActivityMayWait第三阶段的工作。

（3）startActivityMayWait分析之三

这部分的代码具体如下：

[—＞ActivityStack.java：startActivityMayWait]

if（outResult！=null）{

outResult.result=res；//设置启动结果

if（res==IActivityManager.START_SUCCESS）{

//将该结果加到mWaitingActivityLaunched中保存

mWaitingActivityLaunched.add（outResult）；

do{

try{

mService.wait（）；//等待启动结果

}

}while（！outResult.timeout＆＆outResult.who==null）；

}else if（res==IActivityManager.START_TASK_TO_FRONT）{

……//处理START_TASK_TO_FRONT结果，读者可自行分析

}

}//if（outResult！=null）结束

return res；

}

}

第三阶段的工作就是根据返回值做一些处理，那么res返回成功（即res==IActivityManager.START_SUCCESS的时候）后为何还需要等待呢？

这是因为目标Activity要运行在一个新的应用进程中，就必须等待那个应用进程正常启动并处理相关请求。注意，只有am设置了-W选项，才会进入wait状态。

[1]http：//www.merriam-webster.com/dictionary/activity中第六条解释。
