7.2.2　MediaStore.Image.Media的query函数分析

第二个关键点是在MediaProvider客户端示例中所调用的MediaStore.Image.Media的query函数。MediaStore是多媒体开发中常用的类，其

内部定义了专门针对Image、Audio、Video等不同多媒体信息的内部类来帮助客户端开发人员更好地和MediaProvider交互。这些类及相互之间的关系如图7-1所示。

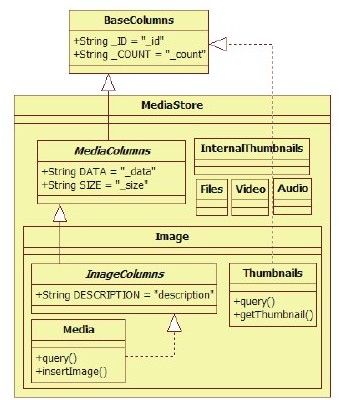

图　7-1　MediaStore类图

由图7-1可知，MediaStore定义了较多的内部类，我们重点展示作为内部类之一的Image的情况，其中：

MediaColumns定义了所有与媒体相关的数据库表都会用到的数据库字段，而ImageColumns定义了单独针对Image的数据库字段。

Image类定义了一个名为Media的内部类用于查询和Image相关的信息，同时Image类还定义了一个名为Thumbnails的内部类用于查询和Image相关的缩略图的信息（在Android平台上，缩略图的来源有两种，一种是Image，另一种是Video，故Image定义了名为Thumbnails的内部类，而Video也定义了一个名为Thumbnails的内部类）。

提示　MediaStore类较为复杂，主要原因是它定义了一些同名类。读者阅读代码时务必仔细。

下面来看Image.Media的query函数，其代码非常简单，如下所示：

[—＞MediaStore.java：Image.Media.query]

public static final class Media implements ImageColumns{

public static final Cursor query（ContentResolver cr, Uri uri，

String[]projection）{

//直接调用ContentResolver的query函数

return cr.query（uri, projection, null，

null, DEFAULT_SORT_ORDER）；

}

Image. Media的query函数直接调用CR的query函数，虽然CR的真实类型是Application-ContentResolver，但是此函数却由其基类CR实现。

提示　追求运行效率的程序员也许会对上边这段代码的实现颇有微词，因为Image.Media的query函数基本上没做任何有意义的工作。相比客户端直接调用cr.query函数，此处的query就增加了一次函数调用和返回的开销（即Image.Media query调用和返回时参数的入栈/出栈）。但是，通过Image.Media的封装将使程序更清晰和易读（与直接使用CR的query相比，代码阅读者一看Image.Media就知道其query函数应该和Image有关，否则需要通过解析uri参数才能确定查询的信息是什么）。代码清晰易读和运行效率高，往往是软件开发中的熊掌和鱼，它们之间的对立性，将在本章中体现得淋漓尽致。笔者建议读者在实际开发中结合具体情况决定取舍，万不可钻牛角尖。

1.ContentResolver的query函数分析

这部分的代码如下：

[—＞ContentResolver.java：query]

public final Cursor query（Uri uri, String[]projection，

String selection, String[]selectionArgs, String sortOrder）{

//调用acquireProvider函数，参数为uri，函数也由CR实现

IContentProvider provider=acquireProvider（uri）；

//注意，下面将和CP交互，相关知识留待7.4节再分析

……

}

CR的query将调用acquireProvider，该函数定义在CR类中，代码如下：

[—＞ContentResolver.java：query]

public final IContentProvider acquireProvider（Uri uri）{

if（！SCHEME_CONTENT.equals（uri.getScheme（）））return null；

String auth=uri.getAuthority（）；

if（auth！=null）{

//acquireProvider是一个抽象函数，由ContentResolver的子类实现。在本例中，该函数

//将由ApplicationContentResolver实现。uri.getAuthority将返回代表目标

//CP的名字

return acquireProvider（mContext, uri.getAuthority（））；

}

return null；

}

如上所述，acquireProvider由CR的子类实现，在本例中该函数由ApplicationContent-Resolver定义，代码如下：

[—＞ContextImpl.java：acquireProvider]

protected IContentProvider acquireProvider（Context context, String name）{

//mMainThread指向代表应用进程主线程的ActivityThread对象，每个应用进程只有一个

//ActivityThread对象

return mMainThread.acquireProvider（context, name）；

}

如以上代码所示，最终ActivityThread的acquireProvider函数将被调用，希望它不要再被层层转包了。

2.AcitvityThread的acquireProvider函数分析

ActivityThread的acquireProvider函数的代码如下：

[—＞ActivityThread.java：acquireProvider]

public final IContentProvider acquireProvider（Context c, String name）{

//①调用getProvider函数，它很重要，具体见下文分析

IContentProvider provider=getProvider（c, name）；

……

IBinder jBinder=provider.asBinder（）；

synchronized（mProviderMap）{

//客户端进程将本进程使用的CP信息保存到mProviderRefCountMap中，

//其主要功能与引用计数和资源释放有关，读者暂可不理会它

ProviderRefCount prc=mProviderRefCountMap.get（jBinder）；

if（prc==null）

mProviderRefCountMap.put（jBinder, new ProviderRefCount（1））；

else prc.count++；

}

return provider；

}

在acquireProvider内部调用getProvider得到一个IContentProvider类型的对象，该函数非常重要，其代码为：

[—＞ActivityThread.java：getProvider]

private IContentProvider getProvider（Context context, String name）{

/*

查询该应用进程是否已经保存了用于和远端CP通信的对象existing。

此处，我们知道existing的类型是IContentProvider，不过IContentProvider是一

个interface，那么existing的真实类型是什么呢？稍后再揭示

*/

IContentProvider existing=getExistingProvider（context, name）；

if（existing！=null）return existing；//如果existing存在，则直接返回

IActivityManager.ContentProviderHolder holder=null；

try{

//如果existing不存在，则需要向AMS查询，返回值的类型为ContentProviderHolder

holder=ActivityManagerNative.getDefault（）.getContentProvider（

getApplicationThread（），name）；

}……

//注意：记住下面这个函数调用，此时是在客户端进程中

IContentProvider prov=installProvider（context, holder.provider，

holder.info, true）；

……

return prov；

}

以上代码中让人比较头疼的是其中新出现的几种数据类型，如IContentProvider、Content-ProviderHolder。先来分析AMS的getContentProvider。

3.AMS的getContentProvider函数分析

getContentProvider的功能主要由getContentProviderImpl函数实现，故此处可直接对它进行分析。

（1）getContentProviderImpl启动目标进程

getContentProviderImpl函数较长，可分段来看，先来分析下面一段代码。

[—＞ActivityManagerService.java：getContentProviderImpl]

private final ContentProviderHolder getContentProviderImpl（

IApplicationThread caller, String name）{

ContentProviderRecord cpr；

ProviderInfo cpi=null；

synchronized（this）{

ProcessRecord r=null；

if（caller！=null）{

r=getRecordForAppLocked（caller）；

if（r==null）……//如果查询不到调用者信息，则抛出SecurityException

}//if（caller！=null）判断结束

//name参数为调用进程指定的代表目标CP的authority

cpr=mProvidersByName.get（name）；

//如果cpr不为空，表明该CP已经在AMS中注册

boolean providerRunning=cpr！=null；

if（providerRunning）{

……//如果该CP已经存在，则进行对应处理，相关内容可自行阅读

}

//如果目标CP对应进程还未启动

if（！providerRunning）{

try{

//查询PKMS，得到指定的ProviderInfo信息

cpi=AppGlobals.getPackageManager（）.resolveContentProvider（

name, STOCK_PM_FLAGS|

PackageManager.GET_URI_PERMISSION_PATTERNS）；

}……

String msg；

//权限检查，此处不作讨论

if（（msg=checkContentProviderPermissionLocked（cpi, r））！=null）

throw new SecurityException（msg）；

/*

如果system_server还没启动完毕，并且该CP不运行在system_server中，则此时不允许启动CP。

读者还记得哪个CP运行在system_server进程中吗？答案是SettingsProvider

*/

……

ComponentName comp=new ComponentName（cpi.packageName, cpi.name）；

cpr=mProvidersByClass.get（comp）；

final boolean firstClass=cpr==null；

//初次启动MediaProvider对应进程时，firstClass一定为true

if（firstClass）{

try{

//查询PKMS，得到MediaProvider所在的Application信息

ApplicationInfo ai=

AppGlobals.getPackageManager（）.getApplicationInfo（

cpi.applicationInfo.packageName, STOCK_PM_FLAGS）；

if（ai==null）return null；

//在AMS内部通过ContentProviderRecord来保存CP的信息，类似

//ActivityRecord、BroadcastRecord等

cpr=new ContentProviderRecord（cpi, ai, comp）；

}……

}//if（firstClass）判断结束

以上代码的逻辑比较简单，主要是为目标CP（即MediaProvider）创建一个ContentProvider-Record对象。结合第6章的知识，AMS为四大组件都设计了对应的数据结构，如ActivityRecord、BroadcastRecord等。

接着看getContentProviderImpl，其下一步的工作就是启动目标进程，代码如下：

[—＞ActivityManagerService.java：getContentProviderImpl]

/*

canRunHere函数用于判断目标CP能否运行在前面定义的变量r所对应的进程（即调用者所在进程）

该函数内部做如下判断：

（info.multiprocess||info.processName.equals（app.processName））

＆＆（uid==Process.SYSTEM_UID||uid==app.info.uid）

就本例而言，MediaProvider不能运行在客户端进程中

*/

if（r！=null＆＆cpr.canRunHere（r））return cpr；

final int N=mLaunchingProviders.size（）；

……//查找目标CP对应的进程是否正处于启动状态

//如果i大于等于N，表明目标进程的信息不在mLaunchingProviders中

if（i＞=N）{

final long origId=Binder.clearCallingIdentity（）；

……

//调用startProcessLocked函数创建目标进程

ProcessRecord proc=startProcessLocked（cpi.processName，

cpr.appInfo, false，0，"content provider"，

new ComponentName（cpi.applicationInfo.packageName，

cpi.name），false）；

if（proc==null）return null；

cpr.launchingApp=proc；

//将该进程信息保存到mLaunchingProviders中

mLaunchingProviders.add（cpr）；

}

if（firstClass）mProvidersByClass.put（comp, cpr）；

mProvidersByName.put（name, cpr）；

/*

下面这个函数将为客户端进程和目标CP进程建立紧密的关系，即当目标CP进程死亡后，

AMS将根据该函数建立的关系找到客户端进程并杀死（kill）它们。在7.2.3节

有对这个函数的相关解释

*/

incProviderCount（r, cpr）；

if（cpr.launchingApp==null）return null；

try{

cpr.wait（）；//等待目前进程的启动

}……

}//synchronized（this）结束

return cpr；

}

通过对以上代码的分析发现，getContentProviderImpl将等待一个事件，想必读者也能明白，此处一定是在等待目标进程启动并创建好MediaProvider。目标进程的这部分工作用专业词语来表达就是发布（publish）目标ContentProvider（即本例的MediaProvider）。

（2）MediaProvider的创建

根据第6章的介绍，目标进程启动后要做的第一件大事就是调用AMS的attachApplication函数，该函数的主要功能由attachApplicationLocked完成。我们回顾一下相关代码。

[—＞ActivityManagerService.java：attachApplicationLocked]

private final boolean attachApplicationLocked（IApplicationThread thread，

int pid）{

……

//通过PKMS查询运行在该进程中的CP信息，并保存到mProvidersByClass中

List providers=normalMode?

generateApplicationProvidersLocked（app）：null；

//调用目标应用进程的bindApplication函数，此处将providers信息传递给目标进程

thread.bindApplication（processName, appInfo, providers，

app.instrumentationClass, profileFile，

……）；

……

}

再来看目标进程bindApplication的实现，其内部最终会通过handleBindApplication函数处理，我们回顾一下相关代码。

[—＞ActivityThread.java：handleBindApplication]

private void handleBindApplication（AppBindData data）{

……

if（！data.restrictedBackupMode）{

List＜ProviderInfo＞providers=data.providers；

if（providers！=null）{

//调用installContentProviders安装此ContentProvider

installContentProviders（app, providers）；

……

}

}

……

}

AMS传递过来的ProviderInfo列表将由目标进程的installContentProviders处理，其相关代码如下：

[—＞ActivityThread.java：installContentProviders]

private void installContentProviders（Context context，

List＜ProviderInfo＞providers）{

final ArrayList＜IActivityManager.ContentProviderHolder＞results=

new ArrayList＜IActivityManager.ContentProviderHolder＞（）；

Iterator＜ProviderInfo＞i=providers.iterator（）；

while（i.hasNext（））{

//①调用installProvider，注意该函数传递的第二个参数为null

IContentProvider cp=installProvider（context, null, cpi, false）；

if（cp！=null）{

IActivityManager.ContentProviderHolder cph=

new IActivityManager.ContentProviderHolder（cpi）；

cph.provider=cp；

results.add（cph）；//将信息添加到results数组中

……//创建引用计数

}

}//while循环结束

try{//②调用AMS的publishContentProviders发布ContentProviders

ActivityManagerNative.getDefault（）.publishContentProviders（

getApplicationThread（），results）；

}……

}

以上代码列出了两个关键点，分别是：

调用installProvider得到一个IContentProvider类型的对象。

调用AMS的publishContentProviders发布本进程所运行的CP。该函数留到后面再作分析。

在继续分析之前，笔者要特别强调installProvider，该函数既在客户端进程中被调用（还记得7.2.2节ActivityThread的acquireProvider函数中那句注释吗？），又在目标进程（即此处MediaProvider所在进程）中被调用。与客户端进程的调用相比，只在一处有明显的不同：

客户端进程调用installProvider函数时，该函数的第二个参数不为null。

目标进程调用installProvider函数时，该函数的第二个参数硬编码为null。

我们曾经在6.2.3分析过installProvider函数，结合那里的介绍可知：installProvider是一个通用函数，不论客户端使用远端的CP还是目标进程安装运行在其上的CP，最终都会调用它，只不过参数不同罢了。

下面来看installProvider函数，其代码如下：

[—＞ActivityThread.java：installProvider]

private IContentProvider installProvider（Context context，

IContentProvider provider, ProviderInfo info, boolean noisy）{

ContentProvider localProvider=null；

if（provider==null）{//针对目标进程的情况

Context c=null；

ApplicationInfo ai=info.applicationInfo；

if（context.getPackageName（）.equals（ai.packageName））{

c=context；

}……//这部分代码已经在6.2.3节分析过了，其目的就是为了得到正确的

//Context用于加载Java字节码

try{

final java.lang.ClassLoader cl=c.getClassLoader（）；

//通过Java反射机制创建MediaProvider实例

localProvider=（ContentProvider）cl.

loadClass（info.name）.newInstance（）；

//注意下面这句代码

provider=localProvider.getIContentProvider（）；

}

}else if（localLOGV）{

Slog.v（TAG，"Installing external provider"+info.authority+"："

+info.name）；

}//if（provider==null）判断结束

/*

由以上代码可知，对于provider不为null的情况（即客户端调用的情况），该函数没有

什么特殊的处理

*/

……

/*

引用计数及设置DeathReceipient等相关操作。在6.2.3节中曾介绍过，目标进程为自己

进程中的CP实例设置DeathReceipient没有作用，因为二者在同一个进程中，自己怎么能

接收自己的讣告消息呢？不过，如果客户端进程为目标进程的CP设置DeathReceipient又

有作用吗？请读者仔细思考这个问题

*/

return provider；//最终返回的对象是IContentProvider类型的，它到底是什么呢？

}

由以代码可知，installProvider最终返回的是一个IContentProvider类型的对象。对于目标进程而言，该对象是通过调用CP的实例对象的（本例就是MediaProvider）getIContentProvider函数得来的。而对于客户端进程而言，该对象是由installProvider第二个参数传递进来的，那么，这个IContentProvider到底是什么？

（3）IContentProvider的真面目

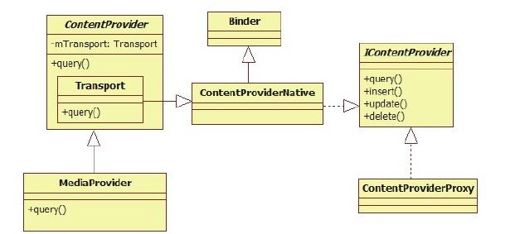

要说清楚IContentProvider，就要先来看ContentProvider家族的类图，如图7-2所示。

图　7-2　ContentProvider类图

图7-2揭示了IContentProvider的真面目，具体介绍如下：

每个CP实例中都有一个mTransport成员，其类型为Transport。

Transport类从ContentProviderNative派生。由图7-2可知，ContentProviderNative从Binder类派生，并实现了IContentProvider接口。结合前面的代码，IContentProvider将是客户端进程和目标进程交互的接口，即目标进程使用IContentProvider的Bn端Transport，而客户端使用IContentProvider的Bp端，其类型是ContentProviderProxy（定义在ContentProviderNative.java中）。

客户端如何通过IContentProvider query函数和目标CP进程进行交互？其流程如下：

CP客户端得到IContentProvider的Bp端（实际类型是ContentProviderProxy），并调用其query函数，在该函数内部将参数信息打包，传递给Transport（它是IContentProvider的Bn端）。

Transport的onTransact函数将调用Transport的query函数，而Transport的query函数又将调用CP子类定义的query函数（即MediaProvider的query函数）。

关于目标进程这一系列的调用函数，不妨先看看Transport的query函数，其代码为：

[—＞ContentProvider.java：Transport.query]

public Cursor query（Uri uri, String[]projection，

String selection, String[]selectionArgs, String sortOrder）{

enforceReadPermission（uri）；

//Transport为ContentProvider的内部类，此处将调用ContentProvider的query函数

//本例中，该query函数由MediaProvider实现，故最终会调用MediaProvider的query

return ContentProvider.this.query（uri, projection, selection，

selectionArgs, sortOrder）；

}

读者务必要弄清楚，此处只有一个目标CP的实例，即只有一个MediaProvider对象。Transport的query函数内部虽然调用的是基类CP的query函数，但是根据面向对象的多态原理，该函数最终由其子类（本例中是MediaProvider）来实现。

认识了IContentProvider，即知道了客户端进程和目标进程的交互接口。

继续我们的分析。此时目标进程需要将MediaProvider的信息通过AMS发布出去。

（4）AMS pulishContentProviders分析

要把目标进程的CP信息发布出去，需借助AMS的pulishContentProviders函数，其代码如下：

[—＞ActivityManagerService.java：publishContentProviders]

public final void publishContentProviders（IApplicationThread caller，

List＜ContentProviderHolder＞providers）{

……

synchronized（this）{

final ProcessRecord r=getRecordForAppLocked（caller）；

final long origId=Binder.clearCallingIdentity（）；

final int N=providers.size（）；

for（int i=0；i＜N；i++）{

ContentProviderHolder src=providers.get（i）；

ContentProviderRecord dst=r.pubProviders.get（src.info.name）；

if（dst！=null）{

……//将相关信息分别保存到mProviderByClass和mProvidersByName中

int NL=mLaunchingProviders.size（）；

……//目标进程已经启动，将其从mLaunchingProviders中移除

synchronized（dst）{

dst.provider=src.provider；//将信息保存在dst中

dst.proc=r；

//触发还等在（wait）getContentProvider中的那个客户端进程

dst.notifyAll（）；

}

updateOomAdjLocked（r）；//调节目标进程的oom_adj等相关参数

}//if（dst！=null）判断结束

……

}

}

至此，客户端进程将从getContentProvider中返回，并调用installProvider函数。根据前面的分析，客户端进程调用installProvider时，其第二个参数不为null，即客户端进程已经从AMS中得到了能直接和目标进程交互的IContentProvider Bp端对象。此后，客户端就可

直接使用该对象向目标进程发起请求。
