HACK#25　VLAN

本节介绍VLAN（Virtual LAN）的设置方法。

在Linux中安装了802.1Q标签VLAN功能。VLAN是虚拟分配以太网的功能。使用VLAN ID从物理上将一个以太网分割开。在VLAN环境下，具有相同VLAN ID就可以相互通信，但是即使将LAN线连接到相同集线器或交换机上，VLAN ID不同也不能相互通信。

本节将介绍VLAN的设置方法，包括准备配置文件的方法和使用命令行设置的方法。

使用命令进行设置

使用vconfig命令和ip命令可以进行VLAN环境的设置。

使用vconfig命令生成VLAN接口时的操作如下。把VLAN ID设置为100。

vconfg add eth0 100

Added VLAN with VID==100 to IF-：eth0：-

使用ip命令也可以进行同样的设置。

ip link add link eht0 name eth0.100 type vlan id 100

NIC eth0中将生成VLAN ID100的VLAN接口。与一般的网络接口同样可以设置IP地址等。

ifconfg eth0.100 192.168.1.100

ifconfg eth0.100

eth0.100 Link encap：Ethernet HWaddr 00：1B：21：0F：91：8F

inet addr：192.168.1.100 Bcast：192.168.1.255 Mask：255.255.255.0

UP BROADCAST RUNNING SLAVE MULTICAST MTU：1500 Metric：1

……

生成的VLAN接口的状态可以使用/proc/net/vlan来确认。

ls/proc/net/vlan/

config eth0.100

head/proc/net/vlan/*

==＞/proc/net/vlan/config＜==

VLAN Dev name|VLAN ID

Name-Type：VLAN_NAME_TYPE_RAW_PLUS_VID_NO_PAD

eth0.100|100|eth0

==＞/proc/net/vlan/eth0.100＜==

eth0.100 VID：100 REORDER_HDR：1 dev-＞priv_flags：1

total frames received 0

total bytes received 0

Broadcast/Multicast Rcvd 0

total frames transmitted 0

total bytes transmitted 0

total headroom inc 0

total encap on xmit 0

Device：eth0

要删除VLAN接口时，可以执行下列命令。

vconfg rem eth0.100

或者

ip link delete eth0.100

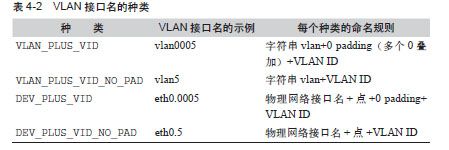

在这个示例中，生成的VLAN接口的名称是物理网络接口+点+VLAN ID（即eth0.＜VLAN ID＞），但VLAN的接口名有4种，如表4-2所示。

HACK#25　VLAN - 图1

使用vconfig add增加VLAN接口时，需要事先使用vconfig set_name_type＜种类＞来设置种类。设置了种类后，内核就会按照种类从VLAN接口名来识别ID。

但是在已有配置文件中使用ifup命令的情况，是通过ifup脚本来识别VLAN ID的，因此无须在意VLAN设备名的种类。
