KVM的IOMMU的使用方法

下面介绍KVM的IOMMU方法。本节以Intel VT-d的使用方法为中心进行说明。PCI传递通过下列流程来设置（如图5-23所示）。

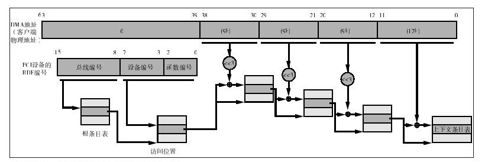

图　5-23　在IOMMU中设置的页表

1.在BIOS中启用VT-d。

2.在内核启动选项中启用VT-d。

3.决定PCI传递的设备。

4.从主机操作系统拆除设备。

5.向客户端操作系统分配设备。

首先，为了检查系统是否可以使用IOMMU，需要检查ACPI的表。在Intel VT-d中，使用dmesg按照下列方式来检查ACPI表中是否存在签名为DMAR的表。如果没有DMAR，请回到BIOS，启用VT-d。

dmesg|grep DMAR

ACPI：DMAR 00000000bf7cadb4 000E8（v01 Intel OEMDMAR 00060000 LOHR 00000001）★DMAR：Host address width 39

DMAR：DRHD base：0x000000fed14000 flags：0x1

DMAR：RMRR base：0x000000bf7df000 end：0x000000bf7eefff

DMAR：ATSR flags：0x0

使用VT-d时，需要将intel_iommu内核启动选项设置如下。也像Fedora 13等这样默认为on的发布版。

default=0

timeout=5

splashimage=（hd0，0）/grub/splash.xpm.gz

hiddenmenu

title Red Hat Enterprise Linux（2.6.32-71.el6.x86_64）

root（hd0，0）

kernel/vmlinuz-2.6.32-71.el6.x86_64 ro root=UUID=234a4e64-a785-48b7-

a8a9-

fd88428d62fe

rd_NO_LUKS rd_NO_LVM rd_NO_MD rd_NO_DM LANG=ja_JP.UTF-8 KEYBOARDTYPE=pc KEYTABLE=jp106 rhgb quiet intel_iommu=on

initrd/initramfs-2.6.32-71.el6.x86_64.img

然后决定将哪个设备PCI传递到哪个客户端操作系统。决定PCI传递的设备后，使用lscpi命令检查PCI的BDP编号（Bus：Device.Function编号）。

00：00.0 Host bridge：Intel Corporation 5520 I/O Hub to ESI Port（rev 13）

00：01.0 PCI bridge：Intel Corporation 5520/5500/X58 I/O Hub PCI Express Root Port 1（rev 13）

00：03.0 PCI bridge：Intel Corporation 5520/5500/X58 I/O Hub PCI Express Root Port 3（rev 13）

……snip……

00：1e.0 PCI bridge：Intel Corporation 82801 PCI Bridge（rev 90）

00：1f.0 ISA bridge：Intel Corporation 82801JIB（ICH10）LPC Interface Controller

00：1f.2 IDE interface：Intel Corporation 82801JI（ICH10 Family）4 port SATA IDE Controller#1

00：1f.3 SMBus：Intel Corporation 82801JI（ICH10 Family）SMBus Controller

00：1f.5 IDE interface：Intel Corporation 82801JI（ICH10 Family）2 port SATA IDE Controller#2

01：00.0 RAID bus controller：LSI Logic/Symbios Logic MegaRAID SAS 1078（rev 04）

05：00.0 Fibre Channel：Emulex Corporation Zephyr LightPulse Fibre Channel Host Adapter（rev 02）

06：00.0 SCSI storage controller：LSI Logic/Symbios Logic SAS1068E PCI-Express Fusion-MPT SAS（rev 08）

07：00.0 Fibre Channel：Emulex Corporation Zephyr LightPulse Fibre Channel Host Adapter（rev 02）

08：00.0 Ethernet controller：Intel Corporation 82575EB Gigabit Network Connection（rev 02）

08：00.1 Ethernet controller：Intel Corporation 82575EB Gigabit Network Connection（rev 02）

09：00.0 VGA compatible controller：Matrox Graphics, Inc.MGA G200e[Pilot]ServerEngines（SEP1）（rev 02）

……snip……

例如，假设将08：00.0的以太网控制器进行PCI传递。

08：00.0 Ethernet controller：Intel Corporation 82575EB Gigabit Network Connection（rev 02）

还需要得知这个设备的PCI设备的厂商ID、设备ID。

lspci-n-s 0000：08：00. 0

08：00. 0 0200：8086：10a7（rev 02）

在找出BDF编号和厂商ID、设备ID后，将这个设备从主机操作系统上拆除。拆除的方法如下所示。不具有FLR（Function-Level Reset）^[1]功能的多功能设备在向客户端操作系统分配时，会重启所有的功能设备，因此需要将这些功能设备全部拆除。

echo"8086 10a7"＞/sys/bus/pci/drivers/pci-stub/new_id

echo 0000：08：00.0＞/sys/bus/pci/devices/0000：08：00.0/driver/unbind

echo 0000：08：00.0＞/sys/bus/pci/drivers/pci-stub/bind

echo"8086 10a7"＞/sys/bus/pci/drivers/pci-stub/new_id

echo 0000：08：00.1＞/sys/bus/pci/devices/0000：08：00.1/driver/unbind

echo 0000：08：00.1＞/sys/bus/pci/drivers/pci-stub/bind

最后指定PCI传递的PCI设备，使用KVM启动客户端操作系统。

qemu-kvm-smp 2-m2048-drive file=/var/lib/libvirt/images/f13-kvm.img, if=virtio, boot=on-pcidevice host=08：00.0

从客户端操作系统可以看到传递到00：05.0的PCI设备。

lspci

00：00.0 Host bridge：Intel Corporation 440FX-82441FX PMC[Natoma]（rev 02）

00：01.0 ISA bridge：Intel Corporation 82371SB PIIX3 ISA[Natoma/Triton II]

00：01.1 IDE interface：Intel Corporation 82371SB PIIX3 IDE[Natoma/Triton II]00：01.3 Bridge：Intel Corporation 82371AB/EB/MB PIIX4 ACPI（rev 03）

00：02.0 VGA compatible controller：Cirrus Logic GD 5446

00：03.0 Ethernet controller：Realtek Semiconductor Co.，Ltd.RTL-8139/8139C/8139C+（rev 20）

00：04.0 SCSI storage controller：Qumranet, Inc.Virtio block device

00：05.0 Ethernet controller：Intel Corporation 82575EB Gigabit Network Connection（rev 02）

可以使用qemu的控制台时，在打开客户端操作系统的VGA控制台界面后，使用Ctrl+Alt+2快捷键切换到qemu控制台。在qemu控制台上，还可以使用下列命令将PCI设备动态添加到客户端操作系统中。

（qemu）pci_add pci_addr=auto host host=08：00.0

将PCI设备动态删除需进行如下操作。向pci_addr指定的编号为在客户端操作系统上看到的PCI设备的Bus编号。

（qemu）pci_del pci_addr=5

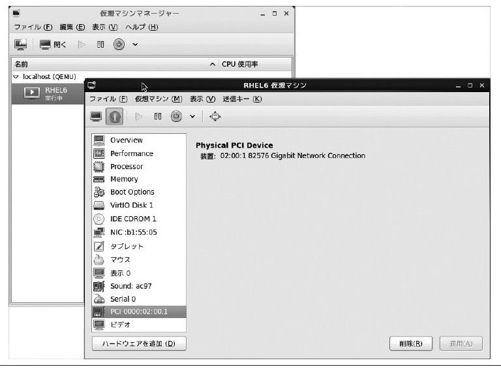

在RHEL6或Fedora13等发布版中，可以使用virt-manager通过PCI传递（pass-through）将设备添加到客户端操作系统或者从客户端操作系统中删除（见图5-24）。
