HACK#49　关闭键盘的LED来省电

为了尽量减少电能消耗，关闭键盘LED灯等，对键盘进行控制。

小时候，父母经常教育我“房间里没人的时候要关灯”。突然看到键盘上还有LED灯闪着美丽的光芒却无人欣赏。要省电就必须关掉这些没有必要的LED。使用无线键盘等时，为了抑制电能消耗，可能会想要关闭显示键盘NumLock是否启用的LED等。这种情况下禁用NumLock也可以，这里介绍的是启用NumLock的同时关闭LED的方法。首先介绍怎样控制键盘，即PS/2键盘的规格。

PS/2键盘

我第一次接触电脑的时候，说起键盘，都是PS/2连接的。我家的电脑至今还有PS/2连接的键盘。AT键盘和PS/2键盘是IBM发布的主流键盘。PS/2键盘是作为能够与AT键盘互换的键盘发布的。PS/2是AT的扩展，添加了一些命令。笔者家用的键盘是PS/2兼容的键盘，但是操作系统启动时显示的是AT互换键盘。也有不少键盘不支持PS/2的所有命令。IBM原本只是将Intel i8042作为键盘输入的编码用控制器使用。

因此，PS/2兼容键盘一般是以PS/2兼容模式连接到Intel i8042互换芯片组的。PS/2连接的键盘，是通过PC主板上的i8042互换控制器（板载的微控制器）与键盘中的微控制器（键盘微控制器）进行通信来控制键盘。可以使用in命令、out命令经由0x60、0x64的I/O端口从CPU访问控制器。

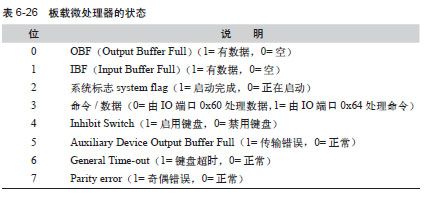

通过读出（in命令）I/O端口0x64，就可以检查板载微控制器的状态。板载微控制器的Status寄存器各位的意义如表6-26所示。

针对I/O端口0x64执行Write（out命令）就可以向板载控制器发送命令。针对I/O端口0x60的Write命令被发送到键盘微控制器。

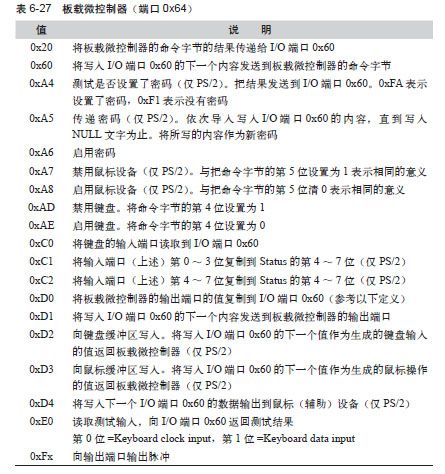

从键盘微控制器发送的数据，从I/O端口0x60读出。用于读取一般键盘输入等的数据。Status的第0位和第1位用于信号交换（握手）。在向I/O端口0x60、0x64进行写入（发送命令）前需要确认第0位是否为0（Output Buffer empty）。当第1位为1（Input Buffer full）时，可以从I/O端口0x60读取数据。细节参见表6-27。

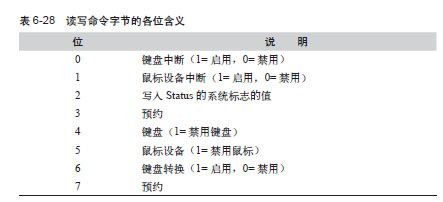

命令0x20和0x60对板载微控制器的命令字节进行读写。这个命令字节的各位含义如表6-28所示。

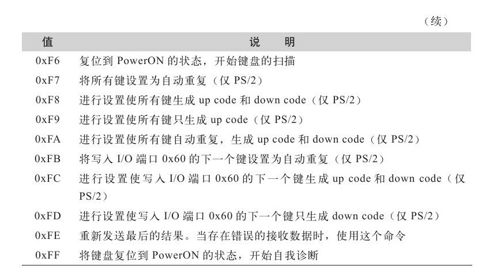

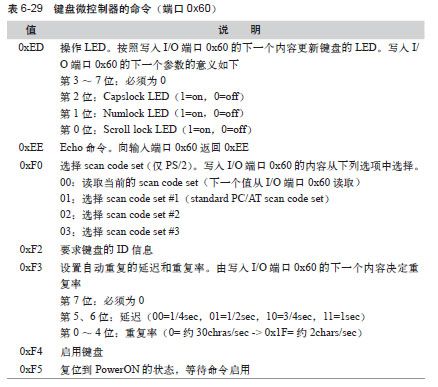

向I/O端口0x60写入表示直接向键盘微控制器发送命令。向I/O端口0x60写入必须在确认Status的第0位为0后进行。向键盘微控制器发送的命令如表6-29所示。

通过上面的介绍，你应该已经了解LED的控制方法了。下面介绍如何控制LED的代码作为参考。

1#include＜stdio.h＞

2#include＜sys/io.h＞

3#define KBD_CMD_PORT 0x60

4#define OBD_STS_PORT 0x64

5

6#define OBS_FULL 0x1

7#define SEND_LED 0xED

8

9#define SCROLL_LOCK（1＜＜0）

10#define NUM_LOCK（1＜＜1）

11#define CAPS_LOCK（1＜＜2）

12

13 void send_cmd（cmd, port）

14{

15 char sts；

16 do{

17 sts=inb（OBD_STS_PORT）；

18}while（sts＆OBS_FULL）；

19 outb（cmd, port）；

20 usleep（100000）；

21}

22

23 int main（void）

24{

25 ioperm（KBD_CMD_PORT，1，1）；

26 ioperm（OBD_STS_PORT，1，1）；

27

28/Turn on a LED of CAPS_LOCK/

29 send_cmd（SEND_LED, KBD_CMD_PORT）；

30 send_cmd（CAPS_LOCK, KBD_CMD_PORT）；

31

32/Turn on a LED of NUM_LOCK/

33 send_cmd（SEND_LED, KBD_CMD_PORT）；

34 send_cmd（NUM_LOCK, KBD_CMD_PORT）；

35

36/Turn on a LED of SCROLL_LOCK/

37 send_cmd（SEND_LED, KBD_CMD_PORT）；

38 send_cmd（SCROLL_LOCK, KBD_CMD_PORT）；

39

40/Turn off LEDs/

41 send_cmd（SEND_LED, KBD_CMD_PORT）；

42 send_cmd（0，KBD_CMD_PORT）；

43

44 ioperm（KBD_CMD_PORT，1，0）；

45 ioperm（OBD_STS_PORT，1，0）；

46 return 0；

47}

首先在第25、26行允许I/O端口0x60、0x64的访问。然后使用send_cmd（）函数，在写入指定的I/O端口（port）前获取板载控制器的Status，确认Output Buffer为empty，确认后向I/O端口写入值（cmd）。在第29行为了点亮CAPS_LOCK的LED灯，发送命令（0xED）。然后写入用来亮灯的CAPS_LOCK的LED值（4）。按同样方法依次点亮NUM_LOCK、SCROLL_LOCK后，将所有的LED熄灭。
