SR-IOV的功能

SR-IOV是PCI Express的功能。在各PCI Express设备中，都安装了这个功能，作为PCI Express扩展功能。SR-IOV是让操作系统将一个设备识别为多个虚拟设备的功能。在SR-IOV中，将以往以物理方式存在的设备称为Physical Function（PF）。在PF中可以进行SR-IOV的设置。通过SR-IOV功能虚拟添加的设备称为Virtual Function（VF）。Intel 82576 Gigabit Ethernet Controller SR-IOV对应的PCI Express卡有Intel 82576千兆以太网控制器等。在Linux中，可以使用lspci命令来显示SR-IOV的信息。下面是Intel 82576的lspci-vvvv的结果。

02：00.0 Ethernet controller：Intel Corporation 82576 Gigabit Network Connection（rev 01）

……snip……

Capabilities：[160]Single Root I/O Virtualization（SR-IOV）

IOVCap：Migration-，Interrupt Message Number：000

IOVCtl：Enable-Migration-Interrupt-MSE-ARIHierarchy+

IOVSta：Migration-

Initial VFs：8，Total VFs：8，Number of VFs：8，Function

Dependency Link：00

……snip……

Capabilities：[160]Single Root I/O Virtualization（SR-IOV）的部分就是SR-IOV的信息。

Initial VFs：VF数的初始值。在SR-IOV中是与Total VFs相同的值。

Total VFs：可以启用的最大VF数。

Number of VFs：当前启用的VF数。

尝试启用Intel 82576的VF

如图5-25所示，要启用Intel 82576的VF，可以在使用modprobe将驱动程序安装到内核时指定max_vfs选项。向max_vfs选项指定希望启用的VF数量。VF从操作系统方面来看是普通的PCI设备，因此可以使用lspci来确认已启用的VF。另外，要使用SR-IOV, BIOS必须也支持该功能。如果BIOS不支持，就会导致VF无法启用或只能对一部分PF启用VF。

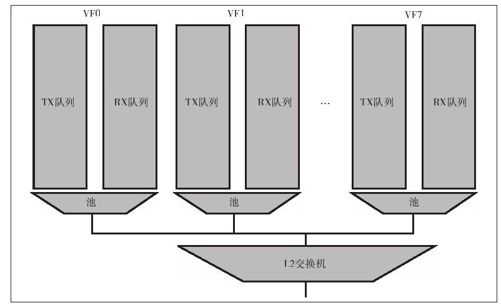

图　5-25　Intel 82576内的L2交换机

lscpi|grep 82576

02：00.0 Ethernet controller：Intel Corporation 82576 Gigabit Network

Connection（rev 01）

rmmod igb；modprobe igb max_vfs=1

lscpi|grep 82576

02：00.0 Ethernet controller：Intel Corporation 82576 Gigabit Network Connection（rev 01）

02：10.0 Ethernet controller：Intel Corporation 82576 Virtual Function（rev 01）

Intel 82576最大能够提供8个VF。使用了SR-IOV时，把PF的通信带宽分配给各VF。Intel 82576只有在每个PF上有物理端口，因此所有VF共享一个PF端口。PF内部有L2交换机，VF经由L2交换机进行通信。发送（TX）队列和接收（RX）队列统称为池（pool）。把池分配给各VF，在各个池中可以设置MAC过滤器和VLAN过滤器。
