4.3　JDK的可视化工具

JDK中除了提供大量的命令行工具外，还有两个功能强大的可视化工具：JConsole和VisualVM，这两个工具是JDK的正式成员，没有被贴上“unsupported and experimental”的标签。

其中JConsole是在JDK 1.5时期就已经提供的虚拟机监控工具，而VisualVM在JDK 1.6 Update7中才首次发布，现在已经成为Sun（Oracle）主力推动的多合一故障处理工具^[1]，并且已经从JDK中分离出来成为可以独立发展的开源项目。

为了避免本节的讲解成为对软件说明文档的简单翻译，笔者准备了一些代码样例，都是笔者特意编写的“反面教材”。后面将会使用这两款工具去监控、分析这几段代码存在的问题，算是本节简单的实战分析。读者可以把在可视化工具观察到的数据、现象，与前面两章中讲解的理论知识互相印证。

4.3.1　JConsole：Java监视与管理控制台

JConsole（Java Monitoring and Management Console）是一种基于JMX的可视化监视、管理工具。它管理部分的功能是针对JMX MBean进行管理，由于MBean可以使用代码、中间件服务器的管理控制台或者所有符合JMX规范的软件进行访问，所以本节将会着重介绍JConsole监视部分的功能。

1.启动JConsole

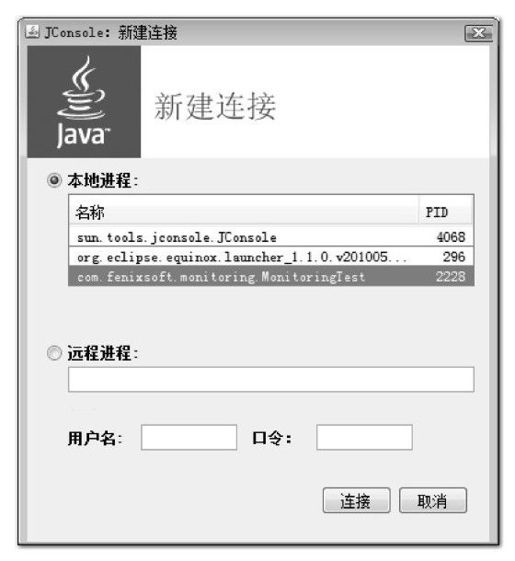

通过JDK/bin目录下的“jconsole.exe”启动JConsole后，将自动搜索出本机运行的所有虚拟机进程，不需要用户自己再使用jps来查询了，如图4-4所示。双击选择其中一个进程即可开始监控，也可以使用下面的“远程进程”功能来连接远程服务器，对远程虚拟机进行监控。

图　4-4　JConsole连接页面

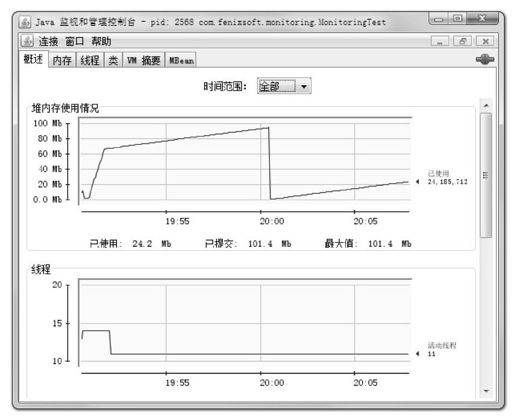

从图4-4可以看出，笔者的机器现在运行了Eclipse、JConsole和MonitoringTest三个本地虚拟机进程，其中MonitoringTest就是笔者准备的“反面教材”代码之一。双击它进入JConsole主界面，可以看到主界面里共包括“概述”、“内存”、“线程”、“类”、“VM摘要”、“MBean”6个页签，如图4-5所示。

图　4-5　JConsole主界面

“概述”页签显示的是整个虚拟机主要运行数据的概览，其中包括“堆内存使用情况”、“线程”、“类”、“CPU使用情况”4种信息的曲线图，这些曲线图是后面“内存”、“线程”、“类”页签的信息汇总，具体内容将在后面介绍。

2.内存监控

“内存”页签相当于可视化的jstat命令，用于监视受收集器管理的虚拟机内存（Java堆和永久代）的变化趋势。我们通过运行代码清单4-8中的代码来体验一下它的监视功能。运行时设置的虚拟机参数为：-Xms100m-Xmx100m-XX：+UseSerialGC，这段代码的作用是以64KB/50毫秒的速度往Java堆中填充数据，一共填充1000次，使用JConsole的“内存”页签进行监视，观察曲线和柱状指示图的变化。

代码清单4-8　JConsole监视代码

/**

*内存占位符对象，一个OOMObject大约占64KB

*/

static class OOMObject{

public byte[]placeholder=new byte[64*1024]；

}

public static void fillHeap（int num）throws InterruptedException{

List＜OOMObject＞list=new ArrayList＜OOMObject＞（）；

for（int i=0；i＜num；i++）{

//稍作延时，令监视曲线的变化更加明显

Thread.sleep（50）；

list.add（new OOMObject（））；

}

System.gc（）；

}

public static void main（String[]args）throws Exception{

fillHeap（1000）；

}

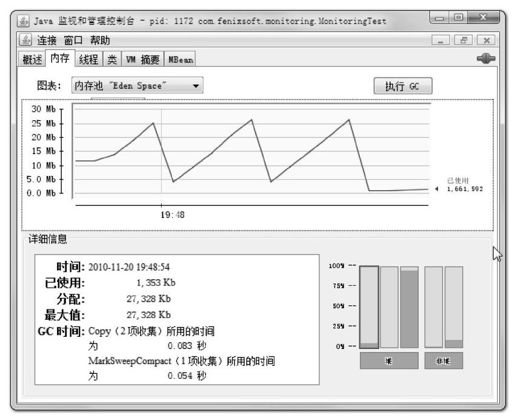

程序运行后，在“内存”页签中可以看到内存池Eden区的运行趋势呈现折线状，如图4-6所示。而监视范围扩大至整个堆后，会发现曲线是一条向上增长的平滑曲线。并且从柱状图可以看出，在1000次循环执行结束，运行了System.gc（）后，虽然整个新生代Eden和Survivor区都基本被清空了，但是代表老年代的柱状图仍然保持峰值状态，说明被填充进堆中的数据在System.gc（）方法执行之后仍然存活。笔者的分析到此为止，现提两个小问题供读者思考一下，答案稍后给出。

1）虚拟机启动参数只限制了Java堆为100MB，没有指定-Xmn参数，能否从监控图中估计出新生代有多大？

2）为何执行了System.gc（）之后，图4-6中代表老年代的柱状图仍然显示峰值状态，代码需要如何调整才能让System.gc（）回收掉填充到堆中的对象？

图　4-6　Eden区内存变化状况

问题1答案：图4-6显示Eden空间为27 328KB，因为没有设置-XX：SurvivorRadio参数，所以Eden与Survivor空间比例为默认值8:1，整个新生代空间大约为27 328KB×125%=34 160KB。

问题2答案：执行完System.gc（）之后，空间未能回收是因为List＜OOMObject＞list对象仍然存活，fillHeap（）方法仍然没有退出，因此list对象在System.gc（）执行时仍然处于作用域之内^[2]。如果把System.gc（）移动到fillHeap（）方法外调用就可以回收掉全部内存。

3.线程监控

如果上面的“内存”页签相当于可视化的jstat命令的话，“线程”页签的功能相当于可视化的jstack命令，遇到线程停顿时可以使用这个页签进行监控分析。前面讲解jstack命令的时候提到过线程长时间停顿的主要原因主要有：等待外部资源（数据库连接、网络资源、设备资源等）、死循环、锁等待（活锁和死锁）。通过代码清单4-9分别演示一下这几种情况。

代码清单4-9　线程等待演示代码

/**

*线程死循环演示

*/

public static void createBusyThread（）{

Thread thread=new Thread（new Runnable（）{

@Override

public void run（）{

while（true）//第41行

；

}

}，"testBusyThread"）；

thread.start（）；

}

/**

*线程锁等待演示

*/

public static void createLockThread（final Object lock）{

Thread thread=new Thread（new Runnable（）{

@Override

public void run（）{

synchronized（lock）{

try{

lock.wait（）；

}catch（InterruptedException e）{

e.printStackTrace（）；

}

}

}

}，"testLockThread"）；

thread.start（）；

}

public static void main（String[]args）throws Exception{

BufferedReader br=new BufferedReader（new InputStreamReader（System.in））；

br.readLine（）；

createBusyThread（）；

br.readLine（）；

Object obj=new Object（）；

createLockThread（obj）；

}

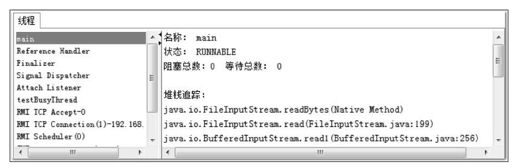

程序运行后，首先在“线程”页签中选择main线程，如图4-7所示。堆栈追踪显示BufferedReader在readBytes方法中等待System.in的键盘输入，这时线程为Runnable状态，Runnable状态的线程会被分配运行时间，但readBytes方法检查到流没有更新时会立刻归还执行令牌，这种等待只消耗很小的CPU资源。

图　4-7　main线程

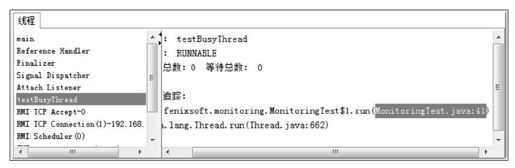

接着监控testBusyThread线程，如图4-8所示，testBusyThread线程一直在执行空循环，从堆栈追踪中看到一直在MonitoringTest.java代码的41行停留，41行为：while（true）。这时候线程为Runnable状态，而且没有归还线程执行令牌的动作，会在空循环上用尽全部执行时间直到线程切换，这种等待会消耗较多的CPU资源。

图　4-8　testBusyThread线程

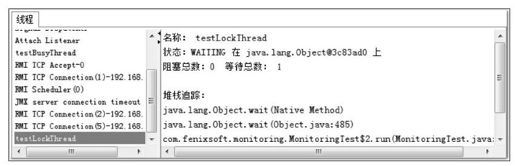

图4-9显示testLockThread线程在等待着lock对象的notify或notifyAll方法的出现，线程这时候处于WAITING状态，在被唤醒前不会被分配执行时间。

图　4-9　testLockThread线程

testLockThread线程正在处于正常的活锁等待，只要lock对象的notify（）或notifyAll（）方法被调用，这个线程便能激活以继续执行。代码清单4-10演示了一个无法再被激活的死锁等待。

代码清单4-10　死锁代码样例

/**

*线程死锁等待演示

*/

static class SynAddRunalbe implements Runnable{

int a,b；

public SynAddRunalbe（int a,int b）{

this.a=a；

this.b=b；

}

@Override

public void run（）{

synchronized（Integer.valueOf（a））{

synchronized（Integer.valueOf（b））{

System.out.println（a+b）；

}

}

}

}

public static void main（String[]args）{

for（int i=0；i＜100；i++）{

new Thread（new SynAddRunalbe（1，2））.start（）；

new Thread（new SynAddRunalbe（2，1））.start（）；

}

}

这段代码开了200个线程去分别计算1+2以及2+1的值，其实for循环是可省略的，两个线程也可能会导致死锁，不过那样概率太小，需要尝试运行很多次才能看到效果。一般的话，带for循环的版本最多运行2～3次就会遇到线程死锁，程序无法结束。造成死锁的原因是Integer.valueOf（）方法基于减少对象创建次数和节省内存的考虑，[-128，127]之间的数字会被缓存^[3]，当valueOf（）方法传入参数在这个范围之内，将直接返回缓存中的对象。也就是说，代码中调用了200次Integer.valueOf（）方法一共就只返回了两个不同的对象。假如在某个线程的两个synchronized块之间发生了一次线程切换，那就会出现线程A等着被线程B持有的Integer.valueOf（1），线程B又等着被线程A持有的Integer.valueOf（2），结果出现大家都跑不下去的情景。

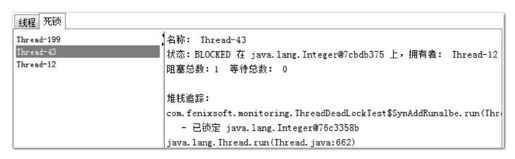

出现线程死锁之后，点击JConsole线程面板的“检测到死锁”按钮，将出现一个新的“死锁”页签，如图4-10所示。

图　4-10　线程死锁

图4-10中很清晰地显示了线程Thread-43在等待一个被线程Thread-12持有Integer对象，而点击线程Thread-12则显示它也在等待一个Integer对象，被线程Thread-43持有，这样两个线程就互相卡住，都不存在等到锁释放的希望了。

[1]VisualVM官方站点：https://visualvm.dev.java.net/。

[2]准确地说，只有在虚拟机使用解释器执行的时候，“在作用域之内”才能保证它不会被回收，因为这里的回收还涉及局部变量表Slot复用、即时编译器介入时机等问题，具体读者可参考第8章中关于局部变量表内存回收的例子。

[3]默认值，实际值取决于java.lang.Integer.IntegerCache.high参数的设置。
