移除书签8.2 运行时栈帧结构
栈帧（Stack Frame）是用于支持虚拟机进行方法调用和方法执行的数据结构，它是虚拟机运行时数据区中的虚拟机栈（Virtual Machine Stack）[1]的栈元素。栈帧存储了方法的局部变量表、操作数栈、动态连接和方法返回地址等信息。每一个方法从调用开始至执行完成的过程，都对应着一个栈帧在虚拟机栈里面从入栈到出栈的过程。
每一个栈帧都包括了局部变量表、操作数栈、动态连接、方法返回地址和一些额外的附加信息。在编译程序代码的时候，栈帧中需要多大的局部变量表，多深的操作数栈都已经完全确定了，并且写入到方法表的Code属性之中[2]，因此一个栈帧需要分配多少内存，不会受到程序运行期变量数据的影响，而仅仅取决于具体的虚拟机实现。
一个线程中的方法调用链可能会很长，很多方法都同时处于执行状态。对于执行引擎来说，在活动线程中，只有位于栈顶的栈帧才是有效的，称为当前栈帧（Current Stack Frame），与这个栈帧相关联的方法称为当前方法（Current Method）。执行引擎运行的所有字节码指令都只针对当前栈帧进行操作，在概念模型上，典型的栈帧结构如图8-1所示。

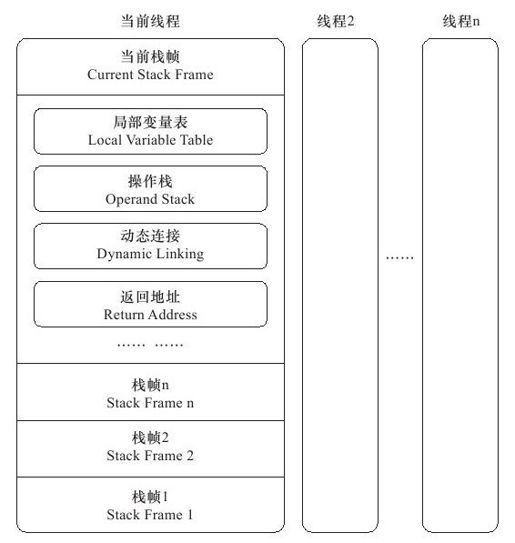

图 8-1 栈帧的概念结构
接下来详细讲解一下栈帧中的局部变量表、操作数栈、动态连接、方法返回地址等各个部分的作用和数据结构。
8.2.1 局部变量表
局部变量表（Local Variable Table）是一组变量值存储空间，用于存放方法参数和方法内部定义的局部变量。在Java程序编译为Class文件时，就在方法的Code属性的max_locals数据项中确定了该方法所需要分配的局部变量表的最大容量。
局部变量表的容量以变量槽（Variable Slot，下称Slot）为最小单位，虚拟机规范中并没有明确指明一个Slot应占用的内存空间大小，只是很有导向性地说到每个Slot都应该能存放一个boolean、byte、char、short、int、float、reference或returnAddress类型的数据，这8种数据类型，都可以使用32位或更小的物理内存来存放，但这种描述与明确指出“每个Slot占用32位长度的内存空间”是有一些差别的，它允许Slot的长度可以随着处理器、操作系统或虚拟机的不同而发生变化。只要保证即使在64位虚拟机中使用了64位的物理内存空间去实现一个Slot，虚拟机仍要使用对齐和补白的手段让Slot在外观上看起来与32位虚拟机中的一致。
既然前面提到了Java虚拟机的数据类型，在此再简单介绍一下它们。一个Slot可以存放一个32位以内的数据类型，Java中占用32位以内的数据类型有boolean、byte、char、short、int、float、reference[3]和returnAddress 8种类型。前面6种不需要多加解释，读者可以按照Java语言中对应数据类型的概念去理解它们（仅是这样理解而已，Java语言与Java虚拟机中的基本数据类型是存在本质差别的），而第7种reference类型表示对一个对象实例的引用，虚拟机规范既没有说明它的长度，也没有明确指出这种引用应有怎样的结构。但一般来说，虚拟机实现至少都应当能通过这个引用做到两点，一是从此引用中直接或间接地查找到对象在Java堆中的数据存放的起始地址索引，二是此引用中直接或间接地查找到对象所属数据类型在方法区中的存储的类型信息，否则无法实现Java语言规范中定义的语法约束约束[4]。第8种即returnAddress类型目前已经很少见了，它是为字节码指令jsr、jsr_w和ret服务的，指向了一条字节码指令的地址，很古老的Java虚拟机曾经使用这几条指令来实现异常处理，现在已经由异常表代替。
对于64位的数据类型，虚拟机会以高位对齐的方式为其分配两个连续的Slot空间。Java语言中明确的（reference类型则可能是32位也可能是64位）64位的数据类型只有long和double两种。值得一提的是，这里把long和double数据类型分割存储的做法与“long和double的非原子性协定”中把一次long和double数据类型读写分割为两次32位读写的做法有些类似，读者阅读到Java内存模型时可以互相对比一下。不过，由于局部变量表建立在线程的堆栈上，是线程私有的数据，无论读写两个连续的Slot是否为原子操作，都不会引起数据安全问题[5]。
虚拟机通过索引定位的方式使用局部变量表，索引值的范围是从0开始至局部变量表最大的Slot数量。如果访问的是32位数据类型的变量，索引n就代表了使用第n个Slot，如果是64位数据类型的变量，则说明会同时使用n和n+1两个Slot。对于两个相邻的共同存放一个64位数据的两个Slot，不允许采用任何方式单独访问其中的某一个，Java虚拟机规范中明确要求了如果遇到进行这种操作的字节码序列，虚拟机应该在类加载的校验阶段抛出异常。
在方法执行时，虚拟机是使用局部变量表完成参数值到参数变量列表的传递过程的，如果执行的是实例方法（非static的方法），那局部变量表中第0位索引的Slot默认是用于传递方法所属对象实例的引用，在方法中可以通过关键字“this”来访问到这个隐含的参数。其余参数则按照参数表顺序排列，占用从1开始的局部变量Slot，参数表分配完毕后，再根据方法体内部定义的变量顺序和作用域分配其余的Slot。
为了尽可能节省栈帧空间，局部变量表中的Slot是可以重用的，方法体中定义的变量，其作用域并不一定会覆盖整个方法体，如果当前字节码PC计数器的值已经超出了某个变量的作用域，那这个变量对应的Slot就可以交给其他变量使用。不过，这样的设计除了节省栈帧空间以外，还会伴随一些额外的副作用，例如，在某些情况下，Slot的复用会直接影响到系统的垃圾收集行为，请看代码清单8-1～代码清单8-3的3个演示。
代码清单8-1 局部变量表Slot复用对垃圾收集的影响之一
public static void main（String[]args）（）{
byte[]placeholder=new byte[6410241024]；
System.gc（）；
}
代码清单8-1中的代码很简单，即向内存填充了64MB的数据，然后通知虚拟机进行垃圾收集。我们在虚拟机运行参数中加上“-verbose：gc”来看看垃圾收集的过程，发现在System.gc（）运行后并没有回收这64MB的内存，下面是运行的结果：
[GC 66846K-＞65824K（125632K），0.0032678 secs]
[Full GC 65824K-＞65746K（125632K），0.0064131 secs]
没有回收placeholder所占的内存能说得过去，因为在执行System.gc（）时，变量placeholder还处于作用域之内，虚拟机自然不敢回收placeholder的内存。那我们把代码修改一下，变成代码清单8-2中的样子。
代码清单8-2 局部变量表Slot复用对垃圾收集的影响之二
public static void main（String[]args）（）{
{
byte[]placeholder=new byte[6410241024]；
}
System.gc（）；
}
加入了花括号之后，placeholder的作用域被限制在花括号之内，从代码逻辑上讲，在执行System.gc（）的时候，placeholder已经不可能再被访问了，但执行一下这段程序，会发现运行结果如下，还是有64MB的内存没有被回收，这又是为什么呢？
[GC 66846K-＞65888K（125632K），0.0009397 secs]
[Full GC 65888K-＞65746K（125632K），0.0051574 secs]
在解释为什么之前，我们先对这段代码进行第二次修改，在调用System.gc（）之前加入一行“int a=0；”，变成代码清单8-3的样子。
代码清单8-3 局部变量表Slot复用对垃圾收集的影响之三
public static void main（String[]args）（）{
{
byte[]placeholder=new byte[6410241024]；
}
int a=0；
System.gc（）；
}
这个修改看起来很莫名其妙，但运行一下程序，却发现这次内存真的被正确回收了。
[GC 66401K-＞65778K（125632K），0.0035471 secs]
[Full GC 65778K-＞218K（125632K），0.0140596 secs]
在代码清单8-1～代码清单8-3中，placeholder能否被回收的根本原因是：局部变量表中的Slot是否还存有关于placeholder数组对象的引用。第一次修改中，代码虽然已经离开了placeholder的作用域，但在此之后，没有任何对局部变量表的读写操作，placeholder原本所占用的Slot还没有被其他变量所复用，所以作为GC Roots一部分的局部变量表仍然保持着对它的关联。这种关联没有被及时打断，在绝大部分情况下影响都很轻微。但如果遇到一个方法，其后面的代码有一些耗时很长的操作，而前面又定义了占用了大量内存、实际上已经不会再使用的变量，手动将其设置为null值（用来代替那句int a=0，把变量对应的局部变量表Slot清空）便不见得是一个绝对无意义的操作，这种操作可以作为一种在极特殊情形（对象占用内存大、此方法的栈帧长时间不能被回收、方法调用次数达不到JIT的编译条件）下的“奇技”来使用。Java语言的一本非常著名的书籍《Practical Java》中把“不使用的对象应手动赋值为null”作为一条推荐的编码规则，但是并没有解释具体的原因，很长时间之内都有读者对这条规则感到疑惑。
虽然代码清单8-1～代码清单8-3的代码示例说明了赋null值的操作在某些情况下确实是有用的，但笔者的观点是不应当对赋null值的操作有过多的依赖，更没有必要把它当做一个普遍的编码规则来推广。原因有两点，从编码角度讲，以恰当的变量作用域来控制变量回收时间才是最优雅的解决方法，如代码清单8-3那样的场景并不多见。更关键的是，从执行角度讲，使用赋null值的操作来优化内存回收是建立在对字节码执行引擎概念模型的理解之上的，在第6章介绍完字节码后，笔者专门增加了一个6.5节“公有设计、私有实现”来强调概念模型与实际执行过程是外部看起来等效，内部看上去则可以完全不同。在虚拟机使用解释器执行时，通常与概念模型还比较接近，但经过JIT编译器后，才是虚拟机执行代码的主要方式，赋null值的操作在经过JIT编译优化后就会被消除掉，这时候将变量设置为null就是没有意义的。字节码被编译为本地代码后，对GC Roots的枚举也与解释执行时期有巨大差别，以前面例子来看，代码清单8-2在经过JIT编译后，System.gc（）执行时就可以正确地回收掉内存，无须写成代码清单8-3的样子。
关于局部变量表，还有一点可能会对实际开发产生影响，就是局部变量不像前面介绍的类变量那样存在“准备阶段”。通过第7章的讲解，我们已经知道类变量有两次赋初始值的过程，一次在准备阶段，赋予系统初始值；另外一次在初始化阶段，赋予程序员定义的初始值。因此，即使在初始化阶段程序员没有为类变量赋值也没有关系，类变量仍然具有一个确定的初始值。但局部变量就不一样，如果一个局部变量定义了但没有赋初始值是不能使用的，不要认为Java中任何情况下都存在诸如整型变量默认为0，布尔型变量默认为false等这样的默认值。如代码清单8-4所示，这段代码其实并不能运行，还好编译器能在编译期间就检查到并提示这一点，即便编译能通过或者手动生成字节码的方式制造出下面代码的效果，字节码校验的时候也会被虚拟机发现而导致类加载失败。
代码清单8-4 未赋值的局部变量
public static void main（String[]args）{
int a；
System.out.println（a）；
}
[1]详细内容请参见2.2节的相关内容。
[2]详细内容请参见6.3.7节的相关内容。
[3]Java虚拟机规范中没有明确规定reference类型的长度，它的长度与实际使用32还是64位虚拟机有关，如果是64位虚拟机，还与是否开启某些对象指针压缩的优化有关，这里暂且只取32位虚拟机的reference长度。
[4]并不是所有语言的对象引用都能满足这两点，例如C++语言，默认情况下（不开启RTTI支持的情况），就只能满足第一点，而不满足第二点。这也是为何C++中提供Java语言里很常见的反射的根本原因。
[5]这是Java内存模型中定义的内容，关于原子操作与“long和double的非原子性协定”等问题，将在本书第12章中详细讲解。
