7.1　调度平台的设计与实现

如果要设计实现一个简单的作业调度器，应该怎么做呢？

我们需要这个调度器提供机器资源的管理功能，可以支持上传任务包，任务包里包含并行计算的程序和资源请求配置，比如需要多少台机器来运行，然后用调度器来判断是否有足够的机器资源来启动，当然还需要一个存放任务包的队列，等等。

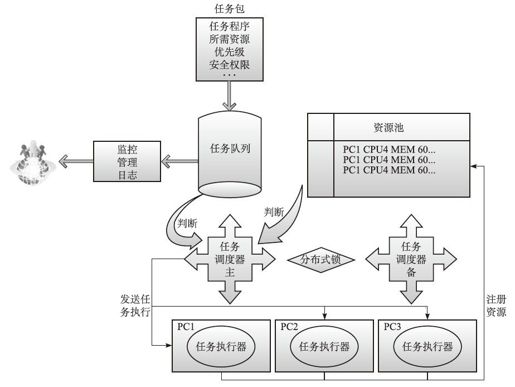

我们初步想了想，得到一个调度平台的架构，如图7-1所示。

7.1　调度平台的设计与实现 - 图1

图7-1　MPI调度器

我们设想这个设计结构大致由任务包、任务队列、资源池、任务调度器、任务执行器、分布式锁、监控管理等几个核心组件组成，能基本解决任务调度和资源调度问题，同时它不仅支持命令方式操作，也是可编程的，这样更灵活。

组件说明如下：

1）“任务包”是一个任务运行压缩包，包括了完整的任务运行程序、配置属性、优先级设置、安全权限等运行时需要的信息，可以定义任务运行所需要的资源，比如启动该任务程序，最少要占用多少CUP和内存。由开发者按照“任务包”的规范开发打包好，然后提交给“任务队列”等待执行，提交的方式可以是命令行也可以是管理界面。

2）“任务队列”是一个分布式消息队列的实现，它主要用于存放任务包，以排队的方式等待获取资源进行执行，而不是全部任务同时运行争抢资源，任务队列一般是先进先出，也可以根据优先级配置信息调整策略。

3）“监控管理”是建立在任务队列基础之上的一个界面系统，可以通过它查看队列里任务的数量、等待状况、执行状况，并且可以取消任务和查看任务输出日志，支持命令行和界面操作，同时对任务执行的关键环节（如完成或者取消中止）可以发出事件响应。

4）“资源池”是一个记录集群计算机资源实时信息的组件，它记录了集群可用计算机的CPU，内存的可用清单，并根据使用情况更新最新信息，资源池可以放在内存里，也可以持久保存在文件数据里。

5）“任务调度器”是一个一直运行并轮循检测是否未执行任务并有足够的资源运行。它会判断任务队列和资源池两个条件都满足的情况下，获取任务队列里的任务包发送到指定资源的机器上运行，并且根据任务包里的运行属性配置，比如超时检测，如果正常运行完成或者超时，都会释放所占有的资源，并且更新资源池，并标记任务队列里的队列属性状态（已完成或者中止等）或者删除。“任务调度器”从“资源池”获取到的资源有可能是多台机器的，也就是将任务包发送到多台机器并行执行，并且实时检查并行执行状况，这和Torque的方式完全不同。

6）“分布式锁”，由于“任务调度器”是一个不停止运行的重要组件，所以为了避免单点故障，它是一个主备关系，同时有“任务调度器-主”和“任务调度器-备”同时竞争一个分布式锁，竞争到者为主，未竞争到者为备进行替补等待，一旦“任务调度器-主”出故障，“任务调度器-备”马上抢到分布式锁并继续进行调度检测工作。

7）“任务执行器”负责PC机器资源的注册和资源隔离，以及在隔离的资源内执行任务。它首先会获取所在计算机的CUP可用核数、内存可用数等资源，发送到资源池进行注册，初始化资源池里的信息。当“任务调度器”发送任务到“任务执行器”执行时，并告诉所需要资源，“任务执行器”使用操作系统或者虚拟机的资源隔离技术，比如Linux的lxc和cgroup，进行资源的隔离，并且在该分配的资源下执行任务，同时将任务的执行状况实时汇报给“任务调度器”。当任务开始执行时，它会更新资源池的该资源占用信息，当任务结束释放资源时，它也会更新最新的资源信息。

设计完成后，我们再考虑一下如何落地实现，根据我们前面掌握的分布式实现技术，借助Fourinone大部分都可以实现了，例如：

❏　任务队列使用消息队列实现，资源池使用缓存实现。

❏　调度器根据任务队列和资源池条件，根据调度算法进行调度。

❏　分布式锁采用分布式协调功能实现，任务执行采用自动部署实现。

不清楚的地方可以回过头查看前面章节相应的技术内容和Demo。

我们在前面的2.3节里面介绍过MPI，接下来我们基于上面的调度平台设计动手做一个MPI调度器，代码全部在MpiScheduler.java里。

实现说明：由于MPI的运行都是通过mpirun脚本命令进行的，一般会封装成一个sh的脚本文件，用户将sh脚本提交到MpiScheduler上，由MpiScheduler通过判断“机器列表资源池”配置和“任务队列”配置两个条件，计算出是否进行该计算单元的调度，如果机器资源不足或者没有任务则不调度，否则调用sh脚本执行，根据脚本返回值获取调度是否成功，完成后释放机器资源信息，MpiScheduler更新“机器列表资源池”。如果MpiScheduler接到新的提交作业的命令，没有足够的机器资源，则放入“任务队列”中等待。如果执行任务超时，则调用杀死MPI进程的脚本进行停止，并返回释放机器资源更新“机器列表”。

这样初步实现了作业提交，队列管理，机器资源分配和管理，MPI的sh脚本调度，调度结果检查等功能，代码里有详细注释，所用到统一配置，队列，分布式锁等分布式基础功能，前面有相关功能指南和demo。

运行步骤如下：

1）启动配置和队列服务：

  1. java –cp fourinone.jar: ParkServerDemo

2）启动调度器或提交：

  1. job：java –cp fourinone.jar: MpiScheduler 0 /home/mpi/ mpi.sh param 40 60

整体代码如下：

  1. //MpiScheduler.java
  2. import com.fourinone.Contractor;
  3. import com.fourinone.WareHouse;
  4. import com.fourinone.BeanContext;
  5. import com.fourinone.ParkLocal;
  6. import com.fourinone.ObjectBean;
  7. import com.fourinone.StartResult;
  8. import com.fourinone.FileAdapter;
  9. import java.util.List;
  10. import java.util.ArrayList;
  11. import java.io.Serializable;
  12.
  13. public class MpiScheduler extends Contractor
  14. {
  15.         private static boolean runFlag = false;
  16.         private static ParkLocal pl = BeanContext.getPark();//配置和队列管理
  17.
  18.         public WareHouse giveTask(WareHouse inhouse)
  19.         {
  20.            //初始化mpi机器列表配置
  21.            pl.create("mpi", 0+"", new Integer(50));
  22.            pl.create("mpi", 1+"", new Integer(100));
  23.            pl.create("mpi", 2+"", new Integer(50));
  24.
  25.            ArrayList<StartResult<Integer>> rsarr = new ArrayList<StartResult                               <Integer>>();//调度结果数组
  26.            while(true){
  27.                 //根据队列是否存在作业和是否有足够机器判断调度
  28.            for(int i=0;i<3;i++){
  29.                ObjectBean job = receive(i+"");//不阻塞接收队列，获取到作业对象
  30.                if(job!=null){
  31.                   WareHouse jobobj = (WareHouse)job.toObject();
  32.                   int num = jobobj.getStringInt("computnum");//获取申请机器数
  33.                   Integer iob = (Integer)(pl.get("mpi",i+"").toObject());//获取配置列表里                                剩下的机器数量
  34.                   if(iob>=num){
  35.                      System.out.print(i+"type spent "+num+" computer to doTask");
  36.                      pl.delete(job.getDomain(), job.getNode());//删除队列
  37.                      pl.update("mpi", i+"", new Integer(iob-num));//更新机器列表
  38.                      System.out.println(", and remain "+(iob-num));
  39.                      //FileAdapter.createTempFile
  40.                      //调度job对象里的sh脚本
  41.                      StartResult<Integer> res = BeanContext.tryStart(new FileAdapter                                 (jobobj.getString("shdir")),"sh", jobobj.getString("sh"),                                            jobobj.getString("param"), jobobj.getString("computnum"),                                    ">>log/"+i+".log", "2>>&1");
  42.                      res.setObj("job",jobobj);
  43.                      rsarr.add(res);//将调度结果添加到结果数组
  44.                   }//else System.out.println(i+"type remain "+iob+" is not enough                                   for "+num);
  45.                }
  46.            }
  47.
  48.            //检查结果数组是否完成调度
  49.            ArrayList<StartResult<Integer>> rmvrs = new ArrayList<StartResult<Integer                 >>();//记录完成的结果
  50.            for(StartResult<Integer> rs:rsarr){
  51.                WareHouse jobwh = (WareHouse)rs.getObj("job");
  52.                int timeout = jobwh.getStringInt("timeout");
  53.
  54. if(rs!=null&&rs.getStatus(StartResult.s(timeout))!=StartResult.               NOTREADY){//检查结果是否完成或超时
  55.                    System.out.print("Result:"+rs.getResult());
  56.                    Integer iob = (Integer)(pl.get("mpi",jobwh.getString("mpiType")).                               toObject());
  57.                    Integer newiob = iob+jobwh.getStringInt("computnum");
  58.                    pl.update("mpi", jobwh.getString("mpiType"), newiob);
  59.                    System.out.println(", and remain "+newiob+" "+jobwh);
  60.                    rmvrs.add(rs);
  61.               }
  62.            }
  63.            rsarr.removeAll(rmvrs);//完成从结果数组删除
  64.         }
  65. }
  66.
  67. //发送到队列
  68. public static void send(String queue, Object obj){
  69.         pl.create(queue, (Serializable)obj);
  70. }
  71.
  72. //从队列接收
  73. public static ObjectBean receive(String queue){
  74.            ObjectBean ob=null;
  75.            List<ObjectBean> oblist = pl.get(queue);
  76.            if(oblist!=null)
  77.               ob = oblist.get(0);
  78.            return ob;
  79.         }
  80.
  81.         public static void main(String[] args)
  82.         {
  83.            WareHouse jobwh = new WareHouse();
  84.            jobwh.setString("mpiType",args[0]);//mpi计算类型
  85.            jobwh.setString("shdir",args[1]);//sh脚本运行目录
  86.            jobwh.setString("sh",args[2]);//sh脚本名称
  87.            jobwh.setString("param",args[3]);//sh脚本参数
  88.            jobwh.setString("computnum",args[4]);//申请计算机数量
  89.            jobwh.setString("timeout",args[5]);//超时时间，单位为秒
  90.            send(args[0],jobwh);//提交到队列
  91.            System.out.println("submit job to queue:"+jobwh);
  92.
  93.            //判断锁是否作为调度服务，不作为调度服务提交job后直接退出
  94.            ObjectBean oblock = pl.get("mpi","lock");
  95.            if(oblock==null){
  96.               pl.create("mpi", "lock", true, true);
  97.               MpiScheduler a = new MpiScheduler();
  98.               a.giveTask(null);
  99.            }
  100.         }
  101. }

关于MPI调度在7.4.1节“其他MPI作业资源调度技术”我们还会介绍市场上基于Torque等任务管理工具方式的做法。
