本节将介绍CL的构造函数以及Netd的测试工具ndc。

1.CL构造函数

在前文的2.2.3节中已经介绍了CL构造函数的前半部分，下面接着介绍CL构造函数的后半部分，代码如下所示。

[—>CommandListener：：CommandListener构造函数]

CommandListener::CommandListener() :
              FrameworkListener("netd", true) {
     ......// 创建命令和命令控制对象

    // 初始化iptables中的各个Table及相应Chain和Rules
    // createChildChains第一个参数用于指明针对IPv4还是IPv6
    createChildChains(V4V6, "filter", "INPUT", FILTER_INPUT);
    createChildChains(V4V6, "filter", "FORWARD", FILTER_FORWARD);
    createChildChains(V4V6, "filter", "OUTPUT", FILTER_OUTPUT);
    createChildChains(V4V6, "raw", "PREROUTING", RAW_PREROUTING);
    createChildChains(V4V6, "mangle", "POSTROUTING", MANGLE_POSTROUTING);
    createChildChains(V4, "nat", "PREROUTING", NAT_PREROUTING);
    createChildChains(V4, "nat", "POSTROUTING", NAT_POSTROUTING);

    // 4.2以后，Netd允许OEM厂商可自定义一些规则
    // 这些规则在/system/bin/oem-iptables-init.sh文件中保存
    setupOemIptablesHook();
    // 初始化iptables中的一些chain，以及初始化路由表
    sFirewallCtrl->setupIptablesHooks();
    sNatCtrl->setupIptablesHooks();
    sBandwidthCtrl->setupIptablesHooks();
    sIdletimerCtrl->setupIptablesHooks();
    // 初始时，Netd将禁止带宽控制功能
    sBandwidthCtrl->enableBandwidthControl(false);

由上述代码可知，CL构造函数的后半部分工作主要是利用iptables等工具创建较多的Chain和Rule，以及对某些命令控制对象进行初始化。

本节将重点关注iptables执行后的效果。图2-13所示为CL构造后，iptable中filter表内所创建的Chain和Rule。

图2-13中列出的是filter表中部分Chain的截图，其中，target是目标名，prot是protocol之意，opt是选项，source和destination分别表示数据包的源和目标地址。

·bw_INPUT、bw_OUTPUT和bw_FORWARD Chain用于带宽（Bandwidth）控制。

·fw_INPUT、fw_OUTPUT和fw_FORWARD用于防火墙（Firewall）控制。

·natctrl_FORWARD用于网络地址转换（NAT）控制。

·oem_fwd、oem_out用于OEM厂商自定义的控制。

2.3.2　CommandListener构造函数和测试工具ndc - 图1

图2-13　CL创建后filter表的内容

2.ndc测试工具

ndc是Android为Netd提供的一个测试工具。其主要功能有：

·监视Netd中发生的事情。

·支持通过命令行发送命令给Netd去执行。

相信读者很轻松就能想到ndc的实现原理，其实它就是连接上位于netd进程中的"netd"监听socket，然后从Netd接收信息或发送命令给Netd。

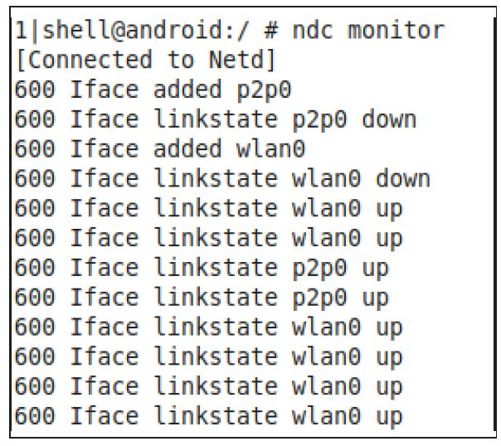

图2-14为使用ndc monitor选项监控Galaxy Note 2打开Wi-Fi功能时得到的输出。

2.3.2　CommandListener构造函数和测试工具ndc - 图2

图2-14　ndc monitor执行结果

利用ndc来监视Netd的工作状况是一个简单高效的方法。另外，还可利用ndc来测试CommandListener中所支持的各种命令。这对于网络相关模块的HAL层开发者来说无疑是一个很大的帮助。为了方便读者理解，本节下文也将利用ndc来展示命令执行的结果。

在正式介绍CL中的命令对象之前，先介绍这些命令对象处理的通用流程。

如图2-4所示，命令对象的真正控制函数是runCommand，而绝大部分命令的runCommand函数都有类似如下的代码结构（此处以InterfaceCmd为例）。

[—>CommandListener.cpp：：InterfaceCmd：runCommand]

int CommandListener::InterfaceCmd::runCommand(SocketClient *cli,
                                             int argc, char **argv) {
    if (argc < 2) {// 先做参数检查
        cli->sendMsg(ResponseCode::CommandSyntaxError, "Missing argument", false);
        return 0;
    }
   // 然后分别处理自己支持的各种命令选项
   if (!strcmp(argv[1], "list")) {
    ......// 处理"list"选项
   } else if (!strcmp(argv[1], "readrxcounter")) {
   ......// 处理"readrxcounter"选项
   }
   ......// 处理其他选项
}

由上述InteraceCmd的处理函数可知，runCommand的处理流程如下。

1）首先参数检查，一般是检查参数个数是否正确。

2）然后根据不同的选项进行对应的处理。

提示　接下来分析CL中各个命令，由于其中涉及较多的知识，因此单独增加“背景知识介绍”小节以帮助读者更好地理解它们。
