4.2.1 wpa_supplicant架构
wpa_supplicant是一个比较庞大的开源软件项目,包含500多个文件,20万行代码,其内部模块构成如图4-1所示[2]。

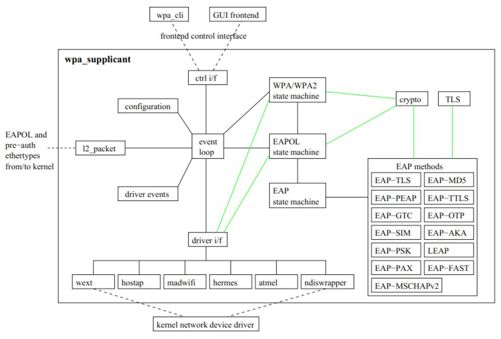

图4-1 wpa_supplicant软件架构
图4-1所示的WPAS软件架构包括如下重要模块。
·WPAS所有工作都围绕事件(event loop模块)展开。它是基于事件驱动的。事件驱动和消息驱动类似,主线程等待事件的发生并处理它们。WPAS没有使用多线程编程,所有事件处理都在主线程中完成。从这一点看,WPAS的运行机制很简单。
·位于event loop模块下方的driver i/f(i/f代表interface)接口模块用于隔离和底层驱动直接交互的那些driver控制模块(如wext、ndiswrapper等,WPAS中称为driver wrapper)。这些driver wrapper和平台以及芯片所使用的驱动相关。不过,由于driver i/f的隔离作用,WPAS中其他模块将能最大程度保持平台以及驱动无关性。
·driver wrapper经常要返回一些信息给上层。WPAS中,这些信息将通过driver events的方式反馈给WPAS其他模块进行处理。
·上一章曾介绍过EAP以及EAPOL协议。除了定义消息格式外,RFC4137文档定义了EAP状态机,而802.1X文档中还定义了EAPOL状态机。WPAS根据这两个协议分别实现了EAP和EAPOL状态机。本章后续将详细分析这两个状态机以及背后的协议。除此之外,WPAS还定义了自己的状态机(即WPA/WPA2 State Machine)。
·WPAS实现了多种EAP方法,如EAP method模块。另外它还包含了TLS模块和crypto模块用于支持对应的EAP方法。
·EAPOL以及EAP消息都属于LLC层数据,所以WPAS的l2_packet模块用于收发EAPOL和EAP消息。
·WPAS支持较多的配置参数,这些参数的处理由configuration模块完成。
·WPAS是C/S结构中的Server端,它通过ctrl i/f模块向客户端提供通信接口。Linux/UNIX平台中,Client端利用Unix域socket与其通信。目前常用的Client端wpa_cli(无界面的命令行程序)和wpa_gui(UI用Qt实现)。
WPAS支持众多功能,使用前往往需根据平台或驱动的特性进行编译配置,下面通过一个实例来介绍如何在Android中编译wpa_supplicant。
