移除书签7.3.1 WifiP2pSettings工作流程
Android平台中，P2P操作特别简单，用户只需执行如下三个步骤。
1）进入WifiP2pSettings界面。
2）搜索周围的P2P设备。搜索到的设备将显示在WifiP2pSettings中。
3）用户选择其中的某个设备以发起连接。
下面将根据上面的使用步骤来分析WifiP2pSettings。首先来看WifiP2pSettings的onActivityCreate函数。
1.WifiP2pSettings创建
WifiP2pSettings的onActivityCreated函数代码如下所示。
[—>WifiP2pSettings.java：：onActivityCreated]
- public void onActivityCreated(Bundle savedInstanceState) {
- addPreferencesFromResource(R.xml.wifi_p2p_settings);// 加载界面元素
- /*
- 和第5章介绍的WifiSettings类似，WifiP2pSettings也是通过监听广播的方式来了解系统中
- Wi-Fi P2P相关的信息及变化情况。下面这几个广播属于P2P特有的，其作用如下。
- WIFI_P2P_STATE_CHANGED_ACTION：用于通知系统中P2P功能的启用情况，如该功能是enable还是disable。
- WIFI_P2P_PEERS_CHANGED_ACTION：系统内部将保存搜索到的其他P2P设备信息，如果这些信息有变化，
- 则系统将发送该广播。接收者需要通过WifiP2pManager的requestPeers函数重新获取这些P2P设备的信息。
- WIFI_P2P_CONNECTION_CHANGED_ACTION：用于通知P2P连接情况，该广播可携带WifiP2pInfo
- 和NetworkInfo两个对象。相关信息可从这两个对象中获取。
- WIFI_P2P_THIS_DEVICE_CHANGED_ACTION：用于通知本机P2P设备信息发生了变化。
- WIFI_P2P_DISCOVERY_CHANGED_ACTION：用于通知P2P Device Discovery的工作状态，如启动或停止。
- WIFI_P2P_PERSISTENT_GROUPS_CHANGED_ACTION：用于通知之persistent group信息发生了变化。
- */
- mIntentFilter.addAction(WifiP2pManager.WIFI_P2P_STATE_CHANGED_ACTION);
- mIntentFilter.addAction(WifiP2pManager.WIFI_P2P_PEERS_CHANGED_ACTION);
- mIntentFilter.addAction(WifiP2pManager.WIFI_P2P_CONNECTION_CHANGED_ACTION);
- mIntentFilter.addAction(WifiP2pManager.WIFI_P2P_THIS_DEVICE_CHANGED_ACTION);
- mIntentFilter.addAction(WifiP2pManager.WIFI_P2P_DISCOVERY_CHANGED_ACTION);
- mIntentFilter.addAction(WifiP2pManager.WIFI_P2P_PERSISTENT_GROUPS_CHANGED_ACTION);
- final Activity activity = getActivity();
- // 创建WifiP2pManager对象，它将和WifiP2pService交互
- mWifiP2pManager = (WifiP2pManager) getSystemService(Context.WIFI_P2P_SERVICE);
- if (mWifiP2pManager != null) {
- // 初始化WifiManager并建立和WifiService的联系
- mChannel = mWifiP2pManager.initialize(activity, getActivity().getMainLooper(),null);
- }
- ......
- ......// 创建UI中按钮对应的onClickListener
- mRenameListener = new OnClickListener() {......};
- ......
- super.onActivityCreated(savedInstanceState);
- }
WifiP2pSettings将在onResume中注册一个广播接收对象以监听上面代码中介绍的广播事件。这部分代码很简单，请读者自行阅读。
2.WifiP2pSettings工作流程
（1）WIFI_P2P_STATE_CHANGED_ACTION处理流程
打开WifiP2pSettings后，首先要等待WIFI_P2P_STATE_CHANGED_ACTION广播以判断P2P功能是否正常启动。相应的处理函数如下所示。
[—>WifiP2pSettings.java：：onReceive]
- private final BroadcastReceiver mReceiver = new BroadcastReceiver() {
- public void onReceive(Context context, Intent intent) {
- String action = intent.getAction();
- if (WifiP2pManager.WIFI_P2P_STATE_CHANGED_ACTION.equals(action)) {
- // 从WIFI_P2P_STATE_CHANGED_ACTION广播中获取相关状态信息以判断P2P功能是否打开
- mWifiP2pEnabled = intent.getIntExtra(WifiP2pManager.EXTRA_WIFI_STATE,
- WifiP2pManager.WIFI_P2P_STATE_DISABLED) ==
- WifiP2pManager.WIFI_P2P_STATE_ENABLED;
- handleP2pStateChanged();
- }
- ......
- }
来看handleP2pStateChange函数，代码如下所示。
[—>WifiP2pSettings.java：：handleP2pStateChanged]
- private void handleP2pStateChanged() {
- updateSearchMenu(false);// 该函数将触发WifiP2pSettings的onCreateOptionsMenu被调用
- if (mWifiP2pEnabled) {
- ......
- /*
- 获取系统当前已经搜索到或者之前保存的P2P Device信息列表。Android为此定义了一个名为
- WifiP2pDeviceList的数据类型用来存储这些P2P Device信息。
- 请读者注意requestPeers函数调用的第二个参数，该参数的类型为PeerListener，它是一个
- 接口类，而WifiP2pSettings实现了它。WifiP2pDeviceList信息将通过这个接口类的
- onPeersAvailable函数返回给requestPeers的调用者。
- 后文将分析onPeersAvailable函数，此处先略过。
- */
- mWifiP2pManager.requestPeers(mChannel, WifiP2pSettings.this);
- }
- }
根据上文的介绍，用户下一步要做的事情就是主动搜索周围的P2P设备。Android原生代码中的WifiP2pSettings界面下方有两个按钮，分别是"SEARCH"和"RENAME"。
·"RENAME"用于更改本机的P2P设备名。
·"SEARCH"用于搜索周围的P2P Device。
当P2P功能正常启用后（即上述代码中的mWifiP2pEnabled为true时），这两个按钮将被使能。此后，用户就可单击"SEARCH"按钮以搜索周围的P2P设备。该按钮对应的函数是startSearch，马上来看它。
提示 一些手机厂商对WifiP2pSettings界面有所更改，但大体流程没有变化。
（2）startSearch函数
startSearch的代码如下所示。
[—>WifiP2pSettings.java：：startSearch]
- private void startSearch() {
- if (mWifiP2pManager != null && !mWifiP2pSearching) {
- // discoverPeers将搜索周围的P2P设备
- mWifiP2pManager.discoverPeers(mChannel, new WifiP2pManager.ActionListener() {
- ......});
- }
- }
上述代码中，WifiP2pSettings通过调用WifiManager的discoverPeers来搜索周围的设备。
当WPAS完成搜索后，WIFI_P2P_PEERS_CHANGED_ACTION广播将被发送。来看WifiP2pSettings中对该广播的处理。
（3）WIFI_P2P_PEERS_CHANGED_ACTION处理流程
广播事件在onReceive函数中被处理，此函数的代码如下所示。
[—>WifiP2pSettings.java：：onReceive]
- private final BroadcastReceiver mReceiver = new BroadcastReceiver() {
- public void onReceive(Context context, Intent intent) {
- String action = intent.getAction();
- ......
- // 如果搜索到新的P2P Device，则WIFI_P2P_PEERS_CHANGED_ACTION将被发送
- } else if (WifiP2pManager.WIFI_P2P_PEERS_CHANGED_ACTION.equals(action)) {
- mWifiP2pManager.requestPeers(mChannel, WifiP2pSettings.this);
- }......
- else if (WifiP2pManager.WIFI_P2P_DISCOVERY_CHANGED_ACTION.equals(action)) {
- int discoveryState = intent.getIntExtra(WifiP2pManager.EXTRA_DISCOVERY_STATE,
- WifiP2pManager.WIFI_P2P_DISCOVERY_STOPPED);
- if (discoveryState == WifiP2pManager.WIFI_P2P_DISCOVERY_STARTED)
- updateSearchMenu(true);// 更新“SEARCH”按钮显示的名称
- else updateSearchMenu(false);
- }......
- }
- };
注意，startSearch还将触发系统发送WIFI_P2P_DISCOVERY_CHANGED_ACTION广播，WifiP2pSettings将根据该广播携带的信息来更新"SEARCH"按钮的界面，其规则是：如果P2P Discovery启动成功（即状态变为WIFI_P2P_DISCOVERY_STARTED），则"SEARCH"按钮名显示为"Searching…"，否则该按钮名显示为"Search For Devices"。
当系统搜索到新的P2P Device后，WIFI_P2P_PEERS_CHANGED_ACTION广播将被发送，而WifiP2pSettings对于该广播的处理就是调用WifiP2pManager的requestPeers来获取系统保存的P2P Device信息列表。
前文代码中曾介绍过requestPeers，系统中所有的P2P设备信息将通过PeerListener接口类的onPeersAvailable函数返回给WifiP2pSettings。直接来看该函数，代码如下所示。
[—>WifiP2pSettings.java：：onPeersAvailable]
- public void onPeersAvailable(WifiP2pDeviceList peers) {
- // 系统中所有的P2P设备信息都保存在这个类型为WifiP2pDeviceList的peers对象中
- mPeersGroup.removeAll();// mPeersGroup类型为PerferenceGroup，属于UI相关的类
- mPeers = peers;
- mConnectedDevices = 0;
- for (WifiP2pDevice peer: peers.getDeviceList()) {
- // WifiP2pPeer是Perference的子类，它和UI相关
- mPeersGroup.addPreference(new WifiP2pPeer(getActivity(), peer));
- if (peer.status == WifiP2pDevice.CONNECTED) mConnectedDevices++;
- }
- }
在onPeersAvailable函数中，WifiP2pDeviceList中保存的每一个WifiP2pDevice信息将作为一个Preference项添加到mPeersGroup中并显示在UI界面上。
接下来，用户就可在界面中选择某个P2P Device并与之连接。这个步骤由onPreferenceTreeClick函数来完成。
提示 上述代码中提到的WifiP2pDevice等数据结构将放到下文再介绍。
（4）onPreferenceTreeClick函数
onPreferenceTreeClick的代码如下所示。
[—>WifiP2pSettings.java：：onPreferenceTreeClick]
- public boolean onPreferenceTreeClick(PreferenceScreen screen, Preference preference) {
- if (preference instanceof WifiP2pPeer) {
- mSelectedWifiPeer = (WifiP2pPeer) preference;// 获取用户指定的那一个WifiP2pPeer项
- if (mSelectedWifiPeer.device.status == WifiP2pDevice.CONNECTED)
- showDialog(DIALOG_DISCONNECT);// 如果已经和该Device连接，则判断是否需要与之断开连接
- else if (mSelectedWifiPeer.device.status == WifiP2pDevice.INVITED)
- showDialog(DIALOG_CANCEL_CONNECT);
- else {// 向对端P2P设备发起连接
- WifiP2pConfig config = new WifiP2pConfig();
- config.deviceAddress = mSelectedWifiPeer.device.deviceAddress;
- // 判断系统是否强制使用了某种WSC配置方法
- int forceWps = SystemProperties.getInt("wifidirect.wps", -1);
- if (forceWps != -1) config.wps.setup = forceWps;
- else {
- // 获取对端P2P Device支持的WSC配置方法，优先考虑PBC
- if (mSelectedWifiPeer.device.wpsPbcSupported())
- config.wps.setup = WpsInfo.PBC;
- else if (mSelectedWifiPeer.device.wpsKeypadSupported()) {
- config.wps.setup = WpsInfo.KEYPAD;
- else config.wps.setup = WpsInfo.DISPLAY;
- }
- // 通过WifiP2pManager的connect函数向对端P2P Device发起连接。注意，目标设备
- // 信息保存在config对象中
- mWifiP2pManager.connect(mChannel, config,
- new WifiP2pManager.ActionListener(){......});
- }
- } ......
- }
（5）WIFI_P2P_CONNECTION_CHANGED_ACTION处理流程
当系统完成和指定P2P Device的连接后，WifiP2pSettings将收到WIFI_P2P_CONNECTION_CHANGED_ACTION广播，其对应的代码逻辑如下所示。
[—>WifiP2pSettings.java：：onReceive]
- public void onReceive(Context context, Intent intent) {
- String action = intent.getAction();
- ......
- } else if (WifiP2pManager.WIFI_P2P_CONNECTION_CHANGED_ACTION.equals(action)) {
- NetworkInfo networkInfo = (NetworkInfo) intent.getParcelableExtra(
- WifiP2pManager.EXTRA_NETWORK_INFO);
- if (mWifiP2pManager != null){
- // requestGroupInfo第二个参数的类型是GroupInfoListener，用于返回Group信息
- mWifiP2pManager.requestGroupInfo(mChannel, WifiP2pSettings.this);
- }
- if (networkInfo.isConnected()){
- if (DBG) Log.d(TAG, "Connected");
- } else startSearch(); // 如果没有加入某个P2P Group，则重新发起设备扫描
- }......
- }
当设备加入一个Group后，requestGroupInfo将通过其第二个参数设置的回调函数以返回此Group的信息，这个回调函数由GroupInfoListener接口类定义，WifiP2pSettings只需实现该接口类的onGroupInfoAvailable，相关代码如下所示。
[—>WifiP2pSettings.java：：onGroupInfoAvailable]
- public void onGroupInfoAvailable(WifiP2pGroup group) {
- mConnectedGroup = group; // 保存当前所加入的Group的信息
- updateDevicePref(); // 更新WifiP2pPeer的界面
- }
以上是WifiP2pSettings的大体工作流程，读者只要把握几个重要广播的处理流程即可掌握Settings应用中和Wi-Fi P2P相关的知识。
3.WifiP2pSettings总结

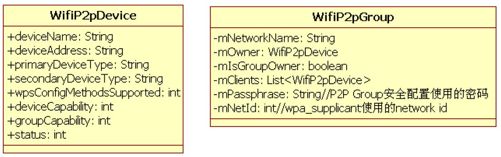

上述代码中有两个比较重要的数据结构，WifiP2pDevice和WifiP2pGroup，成员比较简单，此处不赘述。它们的类图如图7-23所示。
图7-23 WifiP2pDevice和WifiP2pGroup类图
通过上面几节的代码可知，WifiP2pSettings将借助WifiP2pManager和系统中的WifiP2pService交互。WifiP2pSettings主要使用WifiP2pManager的几个重要函数。
·initialize：初始化WifiP2pManager，其内部将和WifiP2pService通过AsyncChannel建立交互关系。
·discoverPeers：触发WifiP2pService发起P2P Device扫描工作。
·requestPeers：获取系统中保存的P2P Device信息。
·connect：和指定P2P Device发起连接，也就是相互协商以创建或加入一个P2P网络，即一个Group。
·requestGroupInfo：获取当前连接上的Group信息。
下面来看WifiP2pService，它是Android系统中P2P功能的Java层核心模块。
