6.2.2　WSC核心组件及接口^[2]

图6-6所示为WSC定义的三个核心组件，其中：

·Enrollee的角色类似于supplicant，它向Registrar发起注册请求。

·Registrar用于检查Enrollee的合法性。另外，Registrar还能对AP进行配置。

·AP也需要注册到Registrar中。所以，从Registrar角度来看，AP也是Enrollee。

AP、Registrar以及Enrollee三者交互，Enrollee从Registrar那获取AP的安全配置信息，然后Enrollee利用该信息加入AP提供的无线网络。

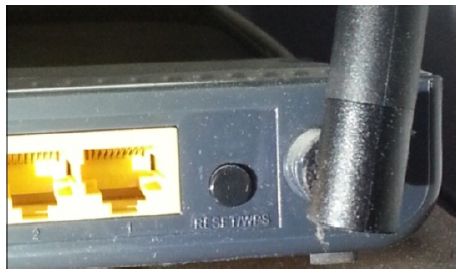

图6-5　PBC实物

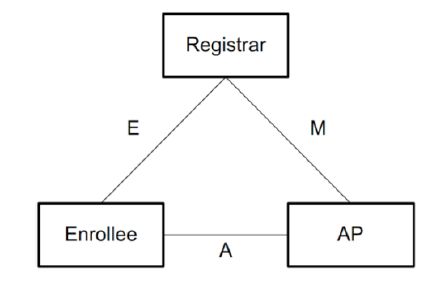

图6-6　WSC核心组件

注意　这三个组件只是逻辑上的概念。在具体实现时，AP和Registrar可以由同一个实体实现，也可分别由不同实体来实现。日常生活中，支持WSC的无线路由器兼具AP和Registrar的功能。这种AP在规范中称为Standalone AP。Android智能手机扮演Enrollee的角色。如果AP和Registrar分别由不同实体来实现，这种Registrar也称为External Registrar。

除了三大组件之外，规范还定义了组件之间的交互接口。例如图6-6中的E、M、A代表三个核心组件之间交互的接口，这些接口定义了交互双方需要实现的一些功能。

规范中关于E、M、A的介绍非常复杂，笔者不拟照搬规范的内容，而是试图通过一种普适的case来介绍E、M、A的功能。这个case就是AP和Registrar组件实现于一个无线路由器中，即Standalone AP，而Enrollee由STA实现。STA和Standalone AP通过Wi-Fi传输数据，即它们将采用In-Band交互手段。

在上述情况下，STA中的Interface E包括的功能如下。

·STA首先要寻找周围支持WSC功能的Standalone AP。此步骤将通过发送携带WSC IE的Probe Request帧来实现。另外，STA必须能生成动态PIN码，该PIN码将用于检验后续安全配置信息的正确性。

·STA关联到Standalone AP后（注意，仅仅是关联成功。由于缺乏安全配置信息，STA无法和AP开展RSNA流程，即四次握手等工作），双方需要借助Registration Protocol（以后简称RP协议）来协商安全配置信息。所以，STA必须实现RP协议的Enrollee的功能。

Standalone AP中Interface E包括的功能如下。

·回复携带WSC IE的Probe Response帧以表明自己支持WSC功能。

·实现RP协议定义的Registrar的功能。

提示　STA和AP可选择实现某种Out-of-Band交互手段，规范中提到的两种手段包括NFC和USB。

对于Interface A来说，STA必须实现802.1X supplicant功能，并支持EAP-WSC算法。Standalone AP需发送携带WSC IE的Beacon帧来表示自己支持WSC功能。同时，AP还必须支持802.1X authenticator功能，并实现EAP-WSC算法。

由于Standalone AP已经集成了三大组件中的AP和Registrar，所以Interface M的功能几乎简化为0。由于本书不讨论AP的实现，所以此处不介绍和它相关的内容。

提示　WSC规范关于E、M、A的介绍比较复杂，其中还涉及UPnP的使用。本书不讨论UPnP方面的内容，感兴趣的读者不妨参考笔者的一篇博文（http://blog.csdn.net/innost/article/details/7078539）。

由上文所述内容可知，WSC的核心知识集中在WSC IE以及RP中，下一节详细介绍。
