6.4.3　wpa_supplicant中的WSC处理

WPAS中，WSC的处理就不像在App及Framework WifiService中那么简单。先来看WSC的初始化流程。

1.WSC模块初始化

WSC模块的初始化工作位于wpa_supplicant_init_iface（不熟悉的读者请参考4.3.4节“wpa_supplicant_init_iface分析之五”）函数的最后几行中，相关代码如下所示。

[—>wpa_supplicant.c：：wpa_supplicant_init_iface]

  1. static int wpa_supplicant_init_iface(struct wpa_supplicant *wpa_s,
  2.                      struct wpa_interface *iface)
  3. {
  4.  ......// 其他代码。可参考4.3.4节“wpa_supplicant_init_iface分析之五”
  5.    // 调用wpas_wps_init函数初始化WSC相关模块
  6.    if (wpas_wps_init(wpa_s))  return -1;
  7.
  8.     if (wpa_supplicant_init_eapol(wpa_s) < 0)  return -1;
  9.     wpa_sm_set_eapol(wpa_s->wpa, wpa_s->eapol);
  10.     ......
  11. }

注意，在WPAS代码中WSC称为WPS2。为了行文方便，以后将不再区分WPS和WSC。

wpas_wps_init的代码如下所示。

[—>wps_supplicant.c：：wpas_wps_init]

  1. int wpas_wps_init(struct wpa_supplicant *wpa_s)
  2. {
  3.     struct wps_context *wps;    // wps_context是WPS模块的核心数据结构
  4.     // wps_registrar_config代表Registrar的配置信息
  5.     struct wps_registrar_config rcfg;
  6.     struct hostapd_hw_modes *modes;
  7.     u16 m;
  8.     wps = os_zalloc(sizeof(*wps));
  9.     ......
  10.    /*
  11.    设置两个重要的回调函数。其中，cred_cb在EAP-WSC模块解析credential属性集时使用。后面将见到其用法。
  12.    event_cb用于通知WSC模块发生的一些事件。例如“WSC-SUCCESS”就在wpa_supplicant_wps_event
  13.    中处理。
  14.    */
  15.     wps->cred_cb = wpa_supplicant_wps_cred;
  16.     wps->event_cb = wpa_supplicant_wps_event;
  17.     wps->cb_ctx = wpa_s;
  18.
  19.     // 初始化设备信息，这些信息来自图6-33中的配置
  20.     wps->dev.device_name = wpa_s->conf->device_name;
  21.     wps->dev.manufacturer = wpa_s->conf->manufacturer;
  22.     wps->dev.model_name = wpa_s->conf->model_name;
  23.     wps->dev.model_number = wpa_s->conf->model_number;
  24.     wps->dev.serial_number = wpa_s->conf->serial_number;
  25.     wps->config_methods = // 将字符串描述的WSC方法转换成对应的标志位
  26.         wps_config_methods_str2bin(wpa_s->conf->config_methods);
  27.
  28.     ......// 配置参数检查，Label和Display不能同时配置。即设备不能同时使用静态PIN码和动态PIN码
  29.    /*
  30.    WSC规范新增了Virtual Push Button和Virtual Display两种方法，wps_fix_config_methods
  31.    函数将判断设备是否支持Push Button或者Display。如果二者支持，需要为WSC添加对应的Virtual
  32.    方法。下面这个函数仅在CONFIG_WPS2宏被定义的情况下有实际作用。
  33.    */
  34.     wps->config_methods = wps_fix_config_methods(wps->config_methods);
  35.     wps->dev.config_methods = wps->config_methods;
  36.
  37.     os_memcpy(wps->dev.pri_dev_type, wpa_s->conf->device_type, WPS_DEV_TYPE_LEN);
  38.
  39.     wps->dev.num_sec_dev_types = wpa_s->conf->num_sec_device_types;
  40.     os_memcpy(wps->dev.sec_dev_type, wpa_s->conf->sec_device_type,
  41.           WPS_DEV_TYPE_LEN * wps->dev.num_sec_dev_types);
  42.     wps->dev.os_version = WPA_GET_BE32(wpa_s->conf->os_version);
  43.     modes = wpa_s->hw.modes;
  44.     // 设置RF Bands相关信息
  45.     if (modes) {
  46.         for (m = 0; m < wpa_s->hw.num_modes; m++) {
  47.             if (modes[m].mode == HOSTAPD_MODE_IEEE80211B ||
  48.                 modes[m].mode == HOSTAPD_MODE_IEEE80211G)
  49.                 wps->dev.rf_bands |= WPS_RF_24GHZ;
  50.             else if (modes[m].mode == HOSTAPD_MODE_IEEE80211A)
  51.                 wps->dev.rf_bands |= WPS_RF_50GHZ;
  52.         }
  53.     }
  54.     if (wps->dev.rf_bands == 0)  wps->dev.rf_bands = WPS_RF_24GHZ | WPS_RF_50GHZ;
  55.
  56.     os_memcpy(wps->dev.mac_addr, wpa_s->own_addr, ETH_ALEN);
  57.     wpas_wps_set_uuid(wpa_s, wps); // 设置uuid，如果没有配置的话，则利用MAC地址生成UUID
  58.     // STA默认支持的认证算法和加密算法
  59.     // 结合前面介绍的理论知识，读者能想起来对应的Attribute是什么吗
  60.     wps->auth_types = WPS_AUTH_WPA2PSK | WPS_AUTH_WPAPSK;
  61.     wps->encr_types = WPS_ENCR_AES | WPS_ENCR_TKIP;
  62.
  63.     os_memset(&rcfg, 0, sizeof(rcfg));
  64.     rcfg.new_psk_cb = wpas_wps_new_psk_cb;
  65.     rcfg.pin_needed_cb = wpas_wps_pin_needed_cb;
  66.     rcfg.set_sel_reg_cb = wpas_wps_set_sel_reg_cb;
  67.     rcfg.cb_ctx = wpa_s;
  68.     /*
  69.     创建一个wps_registrar对象，该对象代表Registrar。不过Enrollee中用不到它，故此处不开展
  70.     分析。感兴趣的读者请在学完本章后再自行研究相关内容。
  71.     */
  72.     wps->registrar = wps_registrar_init(wps, &rcfg);
  73.     ......
  74.     wpa_s->wps = wps;
  75.
  76.     return 0;
  77. }

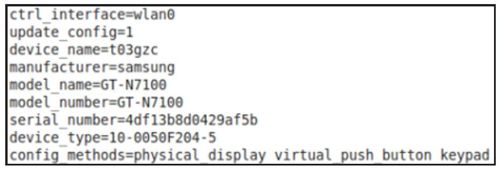

图6-33为Galaxy Note 2中wpa_supplicant.conf的配置文件。

6.4.3　wpa_supplicant中的WSC处理 - 图1

图6-33　wpa_supplicant.conf示例

下面来看WPS_PIN命令的处理流程。

2.WPS_PIN命令处理

根据前文介绍，WifiStateMachine将发送"WPS_PIN any"命令给WPAS以触发WSC的工作流程。该命令的处理代码如下所示。

[—>ctrl_iface.c：：wpa_supplicant_ctrl_iface_wps_pin]

  1. static int wpa_supplicant_ctrl_iface_wps_pin
  2.                              (struct wpa_supplicant *wpa_s, char *cmd,
  3.                              char *buf,  size_t buflen)
  4. {
  5.     u8 bssid[ETH_ALEN], *_bssid = bssid;
  6.     char *pin; int ret;
  7.     /*
  8.     cmd传入此函数时已经将“WPS_PIN any”中的“WPS_PIN ”（注意右边引号前的空格）子串忽略了，
  9.     所以cmd的取值是“any”。
  10.     */
  11.     pin = os_strchr(cmd, ' ');
  12.     if (pin)  *pin++ = '\0';
  13.     if (os_strcmp(cmd, "any") == 0)
  14.         _bssid = NULL;
  15.     ......
  16.     if (pin) {
  17.         // 上层没有传入PIN码，故略去此段代码
  18.     }
  19.     // 启动WPS流程。详情见下文
  20.     ret = wpas_wps_start_pin(wpa_s, _bssid, NULL, 0, DEV_PW_DEFAULT);
  21.     ......
  22. done:
  23.     ret = os_snprintf(buf, buflen, "%08d", ret); // 将PIN码转成字符串返回给WifiStateMachine
  24.    return ret;
  25. }

上述代码中，wpas_wps_start_pin函数将被调用以开始WPS流程。调用该函数时，相关的参数取值情况是：_bssid为NULL，DEV_PW_DEFAULT值为0。

来看wpas_wps_start_pin的代码，如下所示。

[—>wps_supplicant.c：：wpas_wps_start_pin]

  1. int wpas_wps_start_pin(struct wpa_supplicant *wpa_s, const u8 *bssid,
  2.                const char *pin, int p2p_group, u16 dev_pw_id)
  3. {
  4.     struct wpa_ssid *ssid;
  5.     char val[128];
  6.     unsigned int rpin = 0;
  7.     wpas_clear_wps(wpa_s); // 清空之前的WPS信息
  8.
  9.     /*
  10.     wpas_wps_add_network将创建一个wpa_ssid对象，它用于保存一个无线网络的配置信息。
  11.     在wpas_wps_add_network中，该网络的key_mgmt将被为WPA_KEY_MGMT_WPS。另外，每一个wpa_ssid对象
  12.     都有一个类型为eap_peer_config的成员，该成员用于保存EAP Supplicant的配置信息。对于WPS来说，
  13.     该配置信息的Method被设置为EAP-WSC，identity被设为“WFA-SimpleConfig-Enrollee-1-0”。
  14.     wpas_wps_add_network函数比较简单，请读者自行研究。
  15.     */
  16.     ssid = wpas_wps_add_network(wpa_s, 0, bssid);
  17.     ......
  18.     ssid->temporary = 1;
  19.     ssid->p2p_group = p2p_group;
  20.     ......// CONFIG_P2P的处理
  21.     if (pin)
  22.         os_snprintf(val, sizeof(val), "\"pin=%s dev_pw_id=%u\"",pin, dev_pw_id);
  23.     else {
  24.         /*
  25.         生成一个随机PIN码。WSC对PIN码格式有所规定。PIN码一共包含8个数字，最后一个数字（即最右边的
  26.         一个数字是前7个数字的校验和）。
  27.         */
  28.         rpin = wps_generate_pin();
  29.         // 以图6-2为例，PIN码为“01308204”，所以下面val的值为“pin=01308204 dev_pw_id=0”
  30.         os_snprintf(val, sizeof(val), "\"pin=%08d dev_pw_id=%u\"",rpin, dev_pw_id);
  31.     }
  32.     // 将value值保存到wpa_ssid中eap成员变量的phase1中
  33.     wpa_config_set(ssid, "phase1", val, 0);
  34.     if (wpa_s->wps_fragment_size)
  35.         ssid->eap.fragment_size = wpa_s->wps_fragment_size;
  36.     // 注册一个WSC超时任务，超时时间是120秒。该时间也是由WSC规范规定的
  37.     eloop_register_timeout(WPS_PBC_WALK_TIME, 0, wpas_wps_timeout, wpa_s, NULL);
  38.     // 重新关联并发起扫描。该函数比较简单，请读者自行研究。该函数内部将发起扫描请求
  39.     wpas_wps_reassoc(wpa_s, ssid, bssid);
  40.     return rpin;
  41. }

由上述代码可知，wpas_wps_start_pin添加了一个潜在的和WPS相关的无线网络配置项。接下来的工作自然是需要扫描周围的无线网络以搜索那些支持WSC功能的AP。这一工作正是属于前文介绍的WSC Discovery Phase。

3.发起扫描请求

根据前文对WSC基础知识的介绍，STA发起扫描请求时需要在Probe Request帧中添加WSC IE。WPAS中，扫描工作的代码在wpa_supplicant_scan函数中，我们重点关注其中和WSC相关的部分，如下所示。

[—>scan.c：：wpa_supplicant_scan]

  1. static void wpa_supplicant_scan(void *eloop_ctx, void *timeout_ctx)
  2. {
  3.    ......// 该函数的详情请参考4.5.3节“无线网络扫描流程分析”
  4.    wpa_supplicant_optimize_freqs(wpa_s, &params);
  5.    // 下面这个函数将处理WSC IE
  6.    extra_ie = wpa_supplicant_extra_ies(wpa_s, &params);
  7. }

[—>scan.c：：wpa_supplicant_extra_ies]

  1. static struct wpabuf *
  2. wpa_supplicant_extra_ies(struct wpa_supplicant *wpa_s, struct wpa_driver_scan_params *params)
  3. {
  4.     struct wpabuf *extra_ie = NULL;
  5. #ifdef CONFIG_WPS   // 处理WPS
  6.     int wps = 0;
  7.     enum wps_request_type req_type = WPS_REQ_ENROLLEE_INFO;
  8. #endif /* CONFIG_WPS */
  9.
  10. #ifdef CONFIG_WPS
  11.     /*
  12.     wpas_wps_in_use判断是否需要在Probe Request中添加WSC IE。WPAS的判断标准比较简单，
  13.     就是查询所有的wpa_ssid对象，判断它们的key_mgmt是否设置了WPA_KEY_MGMT_WPS。如果有，
  14.     表明搜索的时候需要支持WSC IE。我们在介绍“WPS_PIN命令处理”时曾说过，WPAS将添加一个
  15.     wpa_ssid对象，并设置key_mgmt为WPA_KEY_MGMT_WPS。
  16.     wpas_wps_in_use的返回值也有含义，返回1表明使用PIN方法，返回2表明使用PBC方法。
  17.     wpas_wps_in_use函数比较简单，请读者自行阅读。
  18.     */
  19.     wps = wpas_wps_in_use(wpa_s, &req_type);
  20.
  21.     if (wps) {
  22.         struct wpabuf *wps_ie;
  23.         // 构造Probe Request中的WSC IE
  24.         wps_ie = wps_build_probe_req_ie(wps == 2, &wpa_s->wps->dev,
  25.                                        wpa_s->wps->uuid, req_type, 0, NULL);
  26.         if (wps_ie) {
  27.             if (wpabuf_resize(&extra_ie, wpabuf_len(wps_ie)) == 0)
  28.                 wpabuf_put_buf(extra_ie, wps_ie);
  29.             wpabuf_free(wps_ie);
  30.         }
  31.     }
  32.   ......// CONFIG_P2P处理
  33. #endif /* CONFIG_WPS */
  34.     return extra_ie;
  35. }

wps_build_probe_req_ie用于构造WSC IE，读者可简单了解一下该函数，相关代码如下所示。

[—>wps.c：：wps_build_probe_req_ie]

  1. struct wpabuf * wps_build_probe_req_ie(int pbc, struct wps_device_data *dev,
  2.           const u8 *uuid, enum wps_request_type req_type,unsigned int num_req_dev_types,
  3.                        const u8 *req_dev_types)
  4. {
  5.     struct wpabuf *ie;
  6.     ie = wpabuf_alloc(500);
  7.     ......
  8.     if (wps_build_version(ie) ||wps_build_req_type(ie, req_type) ||
  9.         wps_build_config_methods(ie, dev->config_methods) ||wps_build_uuid_e(ie, uuid) ||
  10.         wps_build_primary_dev_type(dev, ie) || wps_build_rf_bands(dev, ie) ||
  11.         wps_build_assoc_state(NULL, ie) || wps_build_config_error(ie, WPS_CFG_NO_ERROR) ||
  12.         wps_build_dev_password_id(ie, pbc ? DEV_PW_PUSHBUTTON : DEV_PW_DEFAULT) ||
  13. #ifdef CONFIG_WPS2 // WPS2即WSC
  14.         wps_build_manufacturer(dev, ie) || wps_build_model_name(dev, ie) ||
  15.         wps_build_model_number(dev, ie) || wps_build_dev_name(dev, ie) ||
  16.         wps_build_wfa_ext(ie, req_type == WPS_REQ_ENROLLEE, NULL, 0) ||
  17. #endif /* CONFIG_WPS2 */
  18.         wps_build_req_dev_type(dev, ie, num_req_dev_types, req_dev_types)
  19.         ||wps_build_secondary_dev_type(dev, ie)) {......// 错误处理}
  20.       ......
  21.     return wps_ie_encapsulate(ie);
  22. }

最后，WPAS将发送携带了WSC IE的Probe Request帧。对于Galaxy Note 2来说，其发送的WSC IE信息可参考图6-18。

4.处理扫描结果

发送扫描请求后，WPAS下一步的工作就是处理搜索到的扫描结果。这部分的流程在4.5.3节扫描结果处理流程中有详细分析。在该流程中，和WSC相关的工作如下。

·wpa_supplicant_get_scan_results：获取扫描结果。该函数内部将对搜索到的AP进行排序，它对WSC有特殊处理。

·wpa_supplicant_pick_network：选择合适的AP作为目标AP。如果使用WSC的话，该函数将优先选择支持WSC的AP。

下面将分别介绍上述两个函数中和WSC处理相关的流程。

（1）wpa_supplicant_get_scan_results处理

代码如下。

[—>scan.c：：wpa_supplicant_get_scan_results]

  1. struct wpa_scan_results * wpa_supplicant_get_scan_results(struct wpa_supplicant *wpa_s,
  2.                 struct scan_info *info, int new_scan)
  3. {
  4.      ......
  5.     // 获取扫描结果
  6.     scan_res = wpa_drv_get_scan_results2(wpa_s);
  7. #ifdef CONFIG_WPS
  8.     // WPAS当前处于WPS处理过程中，设置排序函数为wpa_scan_result_wps_compar
  9.     if (wpas_wps_in_progress(wpa_s)) compar = wpa_scan_result_wps_compar;
  10. #endif /* CONFIG_WPS */
  11.     // 利用qsort函数对扫描结果进行升序排序。排序时将使用compar函数将较两个元素A、B的大小
  12.     //  compar返回负数，表示A < B，compar返回0，表示A=B，compar返回正数，表示A > B
  13.     qsort(scan_res->res, scan_res->num, sizeof(struct wpa_scan_res *),compar);
  14.     ......// 更新BSS
  15.     return scan_res;
  16. }

由上述代码可知，当WPAS正处于WPS处理流程中，搜索到的AP将通过qsort以及wpa_scan_result_wps_compar进行排序比较。wpa_scan_result_wps_compar的代码如下所示。

[—>scan.c：：wpa_scan_result_wps_compar]

  1. static int wpa_scan_result_wps_compar(const void *a, const void *b)
  2. {
  3.     struct wpa_scan_res **_wa = (void *) a;
  4.     struct wpa_scan_res **_wb = (void *) b;
  5.     struct wpa_scan_res *wa = *_wa;
  6.     struct wpa_scan_res *wb = *_wb;
  7.     int uses_wps_a, uses_wps_b;
  8.     struct wpabuf *wps_a, *wps_b;
  9.     int res;
  10.     /*
  11.     wpa_scan_get_vendor_ie返回值的类型为u8*，它指向wpa_scan_res中指定IE（此处是
  12.     WSC IE）所在的内存位置。如果wpa_scan_res中没有WSC IE，则返回为空。
  13.     */
  14.     uses_wps_a = wpa_scan_get_vendor_ie(wa, WPS_IE_VENDOR_TYPE) != NULL;
  15.     uses_wps_b = wpa_scan_get_vendor_ie(wb, WPS_IE_VENDOR_TYPE) != NULL;
  16.     // 无线网络A支持WPS，而B不支持，则返回-1。这样，在“排座位”的时候，A将排在前面（A < B）
  17.     if (uses_wps_a && !uses_wps_b)      return -1;
  18.     // 无线网络A不支持WPS，而B支持，则B排在前面（B < A）
  19.     if (!uses_wps_a && uses_wps_b)      return 1;
  20.
  21.     // 如果无线网络A和B均支持WPS，则还需要进一步判断
  22.     if (uses_wps_a && uses_wps_b) {
  23.         /*
  24.         wpa_scan_get_vendor_ie_multi将从拷贝指定IE的内容复制到一块新的内存中，该内存地址即
  25.         wpa_scan_get_vendor_ie_multi的返回值。
  26.         */
  27.         wps_a = wpa_scan_get_vendor_ie_multi(wa, WPS_IE_VENDOR_TYPE);
  28.         wps_b = wpa_scan_get_vendor_ie_multi(wb, WPS_IE_VENDOR_TYPE);
  29.         /*
  30.         如果周围有多个支持WPS的无线网络，则设置Selected Registrar属性(而且值为1)的AP
  31.         将位于前排。
  32.         */
  33.         res = wps_ap_priority_compar(wps_a, wps_b);
  34.         wpabuf_free(wps_a); // 释放wpa_scan_get_vendor_ie_multi创建的新内存
  35.         wpabuf_free(wps_b);
  36.         if (res) return res;
  37.     }
  38.     // 对于没有WSC支持的AP，其排座顺序仅考虑它们的信号强度和质量
  39.     if (wb->level == wa->level)
  40.         return wb->qual - wa->qual;
  41.     return wb->level - wa->level;
  42. }

根据上面的代码可知，WSC的AP扫描结果“排座”规则如下。

·支持WSC功能的AP排在不支持WSC的AP之前。

·对于两个同时支持WSC功能的AP来说，Selected Regsitrar值为1的AP排在前面。

·对于不支持WSC的AP来说，信号强度和质量好的AP排在前面。

当扫描结果排完序后，WPAS的下一步工作就是从众多搜索到的AP中挑选一个作为目标AP以发起关联请求。该工作由wpa_supplicant_pick_network完成。

（2）wpa_supplicant_pick_network处理

wpa_supplicant_pick_nework的代码比较简单，如下所示。

[—>events.c：：wpa_supplicant_pick_nework]

  1. static struct wpa_bss * wpa_supplicant_pick_network(struct wpa_supplicant *wpa_s,
  2.                 struct wpa_scan_results *scan_res, struct wpa_ssid **selected_ssid)
  3. {
  4.     struct wpa_bss *selected = NULL;  int prio;
  5.     while (selected == NULL) { // 按照优先级搜索扫描结果
  6.         for (prio = 0; prio < wpa_s->conf->num_prio; prio++) {
  7.             selected = wpa_supplicant_select_bss(wpa_s, scan_res, wpa_s->conf->pssid[prio],
  8.                 selected_ssid);
  9.             if (selected)  break;
  10.         }
  11.     ......// 其他处理
  12.    }
  13.     return selected;
  14. }

wpa_supplicant_select_bss内部将通过调用wpa_scan_res_match的函数来选取一个合适的无线网络。该函数的代码如下所示。

[—>events.c：：wpa_scan_res_match]

  1. static struct wpa_ssid * wpa_scan_res_match(struct wpa_supplicant *wpa_s,
  2.                         int i, struct wpa_scan_res *bss,struct wpa_ssid *group)
  3. {
  4.     const u8 *ssid_;  u8 wpa_ie_len, rsn_ie_len, ssid_len;
  5.     int wpa;  struct wpa_blacklist *e;
  6.     const u8 *ie;  struct wpa_ssid *ssid;
  7.
  8.     ie = wpa_scan_get_ie(bss, WLAN_EID_SSID);
  9.     ssid_ = ie ? ie + 2 : (u8 *) "";
  10.     ssid_len = ie ? ie[1] : 0;
  11.     ......
  12.    for (ssid = group; ssid; ssid = ssid->pnext) {
  13.         int check_ssid = wpa ? 1 : (ssid->ssid_len != 0);
  14.         ......
  15. #ifdef CONFIG_WPS
  16.         if ((ssid->key_mgmt & WPA_KEY_MGMT_WPS) && e && e->count > 0) continue;
  17.         /*
  18.         通过“WPS_PIN any”命令创建的wpa_ssid还没有设置ssid。wpas_wps_ssid_wildcard_ok
  19.         用于判断是否需要进行ssid检查。该函数内部将利用下文代码中提到的wps_is_addr_authorized函数。
  20.         由于笔者测试用的AP仅支持WPS，所以wpas_wps_ssid_wildcard_ok返回非零值。这样，if条件生效，
  21.         check_ssid被设置为0。
  22.         */
  23.         if (wpa && ssid->ssid_len == 0 &&
  24.             wpas_wps_ssid_wildcard_ok(wpa_s, ssid, bss)) check_ssid = 0;
  25.        ......
  26. #endif /* CONFIG_WPS */
  27.        ......// 其他判断
  28.        // 该函数内部先调用wpas_wps_ssid_bss_match函数以判断是否有合适的AP，如果有则选中它
  29.         if (!wpa_supplicant_ssid_bss_match(wpa_s, ssid, bss))  continue;
  30.        ......// 其他判断。例如检查wpa_ssid中的ssid是否匹配搜索结果中的ssid。如果不匹配，则不能选择该AP
  31.        return ssid;
  32.     }
  33.     return NULL;
  34. }

直接来看wpas_wps_ssid_bss_match函数，代码如下所示。

[—>wpa_supplicant.c：：wpas_wps_ssid_bss_match]

  1. int wpas_wps_ssid_bss_match(struct wpa_supplicant *wpa_s,struct wpa_ssid *ssid,
  2.                                    struct wpa_scan_res *bss)
  3. {
  4.     struct wpabuf *wps_ie;
  5.
  6.     if (!(ssid->key_mgmt & WPA_KEY_MGMT_WPS))  return -1;
  7.    // 获取该WSC IE信息
  8.     wps_ie = wpa_scan_get_vendor_ie_multi(bss, WPS_IE_VENDOR_TYPE);
  9.     if (eap_is_wps_pbc_enrollee(&ssid->eap)) { ......// PBC处理}
  10.
  11.      // 判断eap_peer_config设置的identity是否为“WFA-SimpleConfig-Enrollee-1-0”
  12.     if (eap_is_wps_pin_enrollee(&ssid->eap)) {
  13.          .......
  14.         /*
  15.         笔者使用的AP没有包含AuthorizedMACs子属性，并且该AP也不支持WSC。所以下面这个函数将返回1，
  16.         如此，if判断失败。读者可参考图6-19。
  17.         */
  18.         // AP返回的Probe Response帧信息
  19.         if (!wps_is_addr_authorized(wps_ie, wpa_s->own_addr, 1)) ......
  20.         else {
  21.             wpa_printf(MSG_DEBUG, "   selected based on WPS IE "
  22.                    "(Authorized MAC or Active PIN)");
  23.         }
  24.        wpabuf_free(wps_ie);
  25.        return 1;                        // 选中
  26.    }
  27.     ......
  28.     return -1;
  29. }

总之，在周围空间有很多无线网络的情况下，笔者测试WSC时使用的AP将会被选中作为目标AP。接下来的流程就和4.5.3节关联无线网络处理流程分析的内容一样，STA将关联到目标AP。对于非WSC来说，AP和STA将开展4-Way Handshake流程，而对于WSC来说，AP和STA将开展EAP-WSC流程。

马上来看EAP-WSC处理流程，它也是整个WSC流程的核心内容。
