7.4.4　GO Negotiation流程分析

P2pStateMachine收到P2P_PROV_DISC_PBC_RSP_EVENT消息后，将在ProvisionDiscoveryState中调用p2pConnectWithPinDisplay，该函数内部将发送P2P_CONNECT命令给WPAS。马上来看该命令的处理流程。

1.P2P_CONNECT处理流程

P2P_CONNECT命令的参数比较多，而本例中P2pStateMachine发送的命令格式如下。

  1. P2P_CONNECT 8a：32：9b：6c：d1：80 pbc go_intent=7
  2. //其中，"8a：32：9b：6c：d1：80"代表对端P2P设备地址
  3. //"pbc"指定了WSC配置方法为PBC，"go_intent=7"设置GO Intent值为7

P2P_CONNECT对应的处理函数为p2p_ctrl_connect，其代码如下所示。

[—>ctrl_iface.c：：p2p_ctrl_connect]

  1. static int p2p_ctrl_connect(struct wpa_supplicant*wpa_s,
  2.                                 　 char *cmd,char *buf, size_t buflen)
  3. {
  4.     u8 addr[ETH_ALEN]; char *pos, *pos2;
  5.     char *pin = NULL;  enum p2p_wps_method wps_method;
  6.     int new_pin; int ret;  int persistent_group;
  7.     int join; int auth;
  8.     int go_intent = -1; int freq = 0;
  9.
  10.     if (hwaddr_aton(cmd, addr))  return -1;
  11.     ......// 参数处理，最终调用的函数为wpas_p2p_connect
  12.     new_pin = wpas_p2p_connect(wpa_s, addr, pin, wps_method,
  13.               persistent_group, join, auth, go_intent,freq);
  14.      ......
  15.     os_memcpy(buf, "OK\n", 3);
  16.     return 3;
  17. }

wpas_p2p_connect的代码如下所示。

[—>p2p_supplicant.c：：wpas_p2p_connect]

  1. int wpas_p2p_connect(struct wpa_supplicant *wpa_s, const u8 *peer_addr,
  2.              const char *pin, enum p2p_wps_method wps_method,
  3.              int persistent_group, int join, int auth, int go_intent,int freq)
  4. {
  5.     int force_freq = 0, oper_freq = 0;
  6.     u8 bssid[ETH_ALEN];
  7.     int ret = 0;
  8.     enum wpa_driver_if_type iftype;
  9.     const u8 *if_addr;
  10.     ......
  11.     if (go_intent < 0)go_intent = wpa_s->conf->p2p_go_intent;
  12.     wpa_s->p2p_wps_method = wps_method;
  13.
  14.     wpa_s->p2p_pin[0] = '\0';
  15.     // 本例中，由于GON还未完成，GO角色未能确定，所以join为0
  16.     if (join) {......}
  17.      ......// 频段设置
  18.     /*
  19.     注意下面这个wpas_p2p_create_iface函数，它将判断是否需要创建一个新的virtual interface，还记得
  20.     7.4.1节介绍Driver Flags和重要数据结构时提到的WPA_DRIVER_FLAGS_P2P_MGMT_AND_NON_P2P
  21.     标志吗？就本例而言，wifi driver flags中包含了该标志，所以下面这个函数的返回值为1，表示需要单独创建
  22.     一个新的virtual interface供P2P使用。这个virtual interface的地址应该就是P2P Interface Address。
  23.     */
  24.     wpa_s->create_p2p_iface = wpas_p2p_create_iface(wpa_s);
  25.
  26.     if (wpa_s->create_p2p_iface) {                   // 本例满足此if条件
  27.         iftype = WPA_IF_P2P_GROUP;                      // 设置interface type
  28.         if (go_intent == 15) iftype = WPA_IF_P2P_GO;    // 本例的go_intent为7
  29.         /*
  30.         下面这个函数将创建此virtual interface，并获取其interface address。以Galaxy Note 2
  31.         为例。P2P Device Address是“92:18:7c:69:88:e2”，而P2P Interface Address是
  32.         “92:18:7c:69:08:e2”。
  33.          wpas_p2p_add_group_interface内部将调用driver_nl80211.c的wpa_driver_nl80211_if_add
  34.          函数。感兴趣的读者不妨自行研究。
  35.        */
  36.         if (wpas_p2p_add_group_interface(wpa_s, iftype) < 0) return -1;
  37.         if_addr = wpa_s->pending_interface_addr;
  38.     } else
  39.         if_addr = wpa_s->own_addr;
  40.      .......
  41.       // 下面这个函数内部将调用p2p_connect，我们将直接分析
  42.      if (wpas_p2p_start_go_neg(wpa_s, peer_addr, wps_method,
  43.                   go_intent, if_addr, force_freq,persistent_group) < 0) {......}
  44.     return ret;
  45. }

2.GON Request发送流程

来看p2p_connect函数，其代码如下所示。

[—>p2p.c：：p2p_connect]

  1. int p2p_connect(struct p2p_data *p2p, const u8 *peer_addr,
  2.                       enum p2p_wps_method wps_method,
  3.                       int go_intent, const u8 *own_interface_addr,
  4.                       unsigned int force_freq,
  5.                       int persistent_group)
  6. {
  7.     struct p2p_device *dev;
  8.     // 如果指定了工作频段，则需要判断是否支持该工作频段
  9.     if (p2p_prepare_channel(p2p, force_freq) < 0)  return -1;
  10.
  11.     p2p->ssid_set = 0;
  12.     dev = p2p_get_device(p2p, peer_addr);
  13.     ......// 设置dev的一些信息
  14.     p2p->go_intent = go_intent;
  15.     os_memcpy(p2p->intended_addr, own_interface_addr, ETH_ALEN);
  16.     // 如果P2P模块的状态不为P2P_IDLE，则先停止find工作
  17.     if (p2p->state != P2P_IDLE) p2p_stop_find(p2p);
  18.    ......
  19.     dev->wps_method = wps_method;
  20.     dev->status = P2P_SC_SUCCESS;
  21.     ......
  22.
  23.     if (p2p->p2p_scan_running) {
  24.         /*
  25.         如果当前P2P还在扫描过程中，则设置start_after_scan为P2P_AFTER_SCAN_CONNECT标志，
  26.         当scan结束后，在扫描结果处理流程中，该标志将通知P2P进入connect处理流程。
  27.         */
  28.         p2p->start_after_scan = P2P_AFTER_SCAN_CONNECT;
  29.         os_memcpy(p2p->after_scan_peer, peer_addr, ETH_ALEN);
  30.         return 0;
  31.     }
  32.     p2p->start_after_scan = P2P_AFTER_SCAN_NOTHING;
  33.     // 下面这个函数将发送GON Request帧，直接来看该函数
  34.     return p2p_connect_send(p2p, dev);
  35. }

[—>p2p_go_neg.c：：p2p_connect_send]

  1. int p2p_connect_send(struct p2p_data *p2p, struct p2p_device *dev)
  2. {
  3.     struct wpabuf *req;  int freq;
  4.     ......
  5.     req = p2p_build_go_neg_req(p2p, dev);
  6.     p2p_set_state(p2p, P2P_CONNECT);    // 设置P2P模块的状态为P2P_CONNECT
  7.     // 设置pending_action_state为P2P_PENDING_GO_NEG_REQUEST
  8.     p2p->pending_action_state = P2P_PENDING_GO_NEG_REQUEST;
  9.     p2p->go_neg_peer = dev;          // 设置GON对端设备
  10.     dev->flags |= P2P_DEV_WAIT_GO_NEG_RESPONSE;
  11.     dev->connect_reqs++;
  12. #ifdef ANDROID_P2P
  13.     dev->go_neg_req_sent++;
  14. #endif
  15.      // 发送GON Request帧
  16.     if (p2p_send_action(p2p, freq, dev->info.p2p_device_addr,
  17.                 p2p->cfg->dev_addr, dev->info.p2p_device_addr,
  18.                 wpabuf_head(req), wpabuf_len(req), 200) < 0) {......}
  19.     ......
  20.     return 0;
  21. }

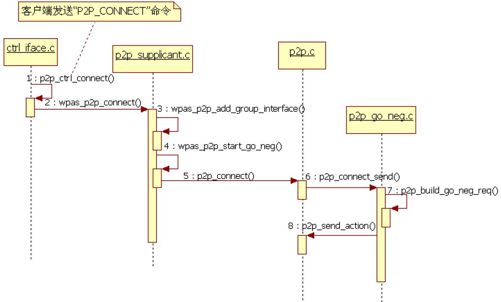

至此，GON Request帧就将发送给对端P2P设备。图7-36描述了P2P_CONNECT命令的处理流程。

7.4.4　GO Negotiation流程分析 - 图1

图7-36　P2P_CONNECT命令处理流程

3.GON Response帧处理流程

根据前面对Action帧接收流程的分析可知，收到的GON Response帧将在p2p_process_go_neg_resp函数中被处理。该函数的代码如下所示。

[—>p2p_go_neg.c：：p2p_process_go_neg_resp]

  1. void p2p_process_go_neg_resp(struct p2p_data *p2p, const u8 *sa,
  2.                  const u8 *data, size_t len, int rx_freq)
  3. {
  4.     struct p2p_device *dev;  struct wpabuf *conf; int go = -1;
  5.     struct p2p_message msg;  u8 status = P2P_SC_SUCCESS;
  6.     int freq;
  7.     dev = p2p_get_device(p2p, sa);
  8.     // 解析GON Response帧
  9.     if (p2p_parse(data, len, &msg)) return;
  10.     ......// 参数检查
  11.     /*
  12.     下面这个函数将利用图7-13计算谁来扮演GO。返回值大于0，表示本机扮演GO,
  13.     返回-1表示双方都想成为GO，返回值为0，表示对端扮演GO。本例中，假设GO为本机设备。
  14.     */
  15.     go = p2p_go_det(p2p->go_intent, *msg.go_intent);
  16.     ......// 参数检查，内容比较繁杂，感兴趣的读者请自行研究
  17.     if (go) {......// 处理工作频段}
  18.
  19.     p2p_set_state(p2p, P2P_GO_NEG);// 设置P2P模块的状态为P2P_GO_NEG
  20.     p2p_clear_timeout(p2p);
  21.     ......
  22. fail:
  23.     // 构造GON Confirmation帧
  24.     conf = p2p_build_go_neg_conf(p2p, dev, msg.dialog_token, status,
  25.                      msg.operating_channel, go);
  26.     p2p_parse_free(&msg);
  27.     .......
  28.     if (status == P2P_SC_SUCCESS) {
  29.         p2p->pending_action_state = P2P_PENDING_GO_NEG_CONFIRM;
  30.         dev->go_state = go ? LOCAL_GO : REMOTE_GO;// 本机扮演GO
  31.     } else
  32.         p2p->pending_action_state = P2P_NO_PENDING_ACTION;
  33.     ......
  34.     // 发送GON Confirmation帧
  35.     if (p2p_send_action(p2p, freq, sa, p2p->cfg->dev_addr, sa,
  36.                 wpabuf_head(conf), wpabuf_len(conf), 200) < 0) {......}
  37.     wpabuf_free(conf);
  38. }

p2p_process_go_neg_resp实际的代码比较复杂，建议初学者先了解上面代码所涉及的大体流程。

当GON Confirmation帧发送出去后，wifi driver将向WPAS发送一个NL80211_CMD_FRAME_TX_STATUS消息，而该消息将导致driver wrapper发送EVENT_TX_STATUS消息给WPAS。下面我们直接来看EVENT_TX_STATUS的处理流程。

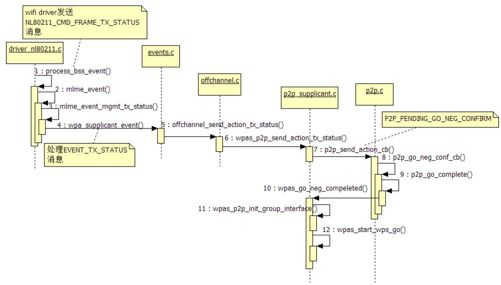

4.EVENT_TX_STATUS处理流程

在events.c中，和P2P以及EVENT_TX_STATUS相关的处理函数是offchannel_send_action_tx_status，该函数的代码如下所示。

[—>offchannel.c：：offchannel_send_action_tx_status]

  1. void offchannel_send_action_tx_status(struct wpa_supplicant *wpa_s, const u8 *dst,
  2.              const u8 *data,size_t data_len, enum offchannel_send_action_result result)
  3. {
  4.     ......// 参数检查
  5.     wpabuf_free(wpa_s->pending_action_tx);
  6.     wpa_s->pending_action_tx = NULL;
  7.     /*
  8.     注意下面这个pending_action_tx_status_cb参数，它是一个函数指针，P2P每次发送Action的时候，
  9.     都会设置该变量。其真实的函数为wpas_p2p_send_action_tx_status(在wpas_send_action
  10.     函数中设置)
  11.     */
  12.     if (wpa_s->pending_action_tx_status_cb) {
  13.         wpa_s->pending_action_tx_status_cb( wpa_s, wpa_s->pending_action_freq,
  14.             wpa_s->pending_action_dst, wpa_s->pending_action_src,
  15.             wpa_s->pending_action_bssid, data, data_len, result);
  16.     }
  17. }

来看wpas_p2p_send_action_tx_status，其代码如下所示。

[—>p2p_supplicant.c：：wpas_p2p_send_action_tx_status]

  1. static void wpas_p2p_send_action_tx_status(struct wpa_supplicant *wpa_s,
  2.             unsigned int freq,const u8 *dst, const u8 *src, const u8 *bssid,
  3.             const u8 *data, size_t data_len, enum offchannel_send_action_result  result)
  4. {
  5.     enum p2p_send_action_result res = P2P_SEND_ACTION_SUCCESS;
  6.     ......
  7.    // 重要函数：p2p_send_action_cb
  8.     p2p_send_action_cb(wpa_s->global->p2p, freq, dst, src, bssid, res);
  9.     ......
  10. }

p2p_send_action_cb的代码如下所示。

[—>p2p.c：：p2p_send_action_cb]

  1. void p2p_send_action_cb(struct p2p_data *p2p, unsigned int freq, const u8 *dst,
  2.             const u8 *src, const u8 *bssid,enum p2p_send_action_result result)
  3. {
  4.     enum p2p_pending_action_state state;
  5.     int success;
  6.     success = result == P2P_SEND_ACTION_SUCCESS;
  7.     // 读者还记得该变量的值吗？它应该是P2P_PENDING_GO_NEG_CONFIRM
  8.     state = p2p->pending_action_state;
  9.
  10.     p2p->pending_action_state = P2P_NO_PENDING_ACTION;
  11.     switch (state) {
  12.     case P2P_NO_PENDING_ACTION:
  13.         break;
  14.     case P2P_PENDING_GO_NEG_REQUEST:
  15.         // 读者可自行研究此函数。当发送完GON Request帧后，此函数也会被触发
  16.         p2p_go_neg_req_cb(p2p, success);
  17.         break;
  18.     ......
  19.     case P2P_PENDING_GO_NEG_CONFIRM:
  20.         p2p_go_neg_conf_cb(p2p, result);// 分析这个函数
  21.         break;
  22.     ......// 其他case处理
  23.     }
  24. }

来看p2p_go_neg_conf_cb函数，代码如下所示。

[—>p2p.c：：p2p_go_neg_conf_cb]

  1. static void p2p_go_neg_conf_cb(struct p2p_data *p2p,
  2.                    enum p2p_send_action_result result)
  3. {
  4.     struct p2p_device *dev;
  5.     /*
  6.     每次收到TX Report后，都需要调用send_action_cb，其对应的真实函数是wpas_send_action_done。
  7.     */
  8.     p2p->cfg->send_action_done(p2p->cfg->cb_ctx);
  9.      ......
  10.     dev = p2p->go_neg_peer;
  11.     if (dev == NULL)  return;
  12.
  13.     p2p_go_complete(p2p, dev);
  14. }

p2p_go_complete函数比较简单，其代码如下所示。

[—>p2p.c：：p2p_go_complete]

  1. void p2p_go_complete(struct p2p_data *p2p, struct p2p_device *peer)
  2. {
  3.     struct p2p_go_neg_results res; int go = peer->go_state == LOCAL_GO;
  4.     struct p2p_channels intersection; int freqs;
  5.     size_t i, j;
  6.    ......// 设置频段等参数
  7.
  8.     p2p_set_state(p2p, P2P_PROVISIONING);// 进入Group Formation的Provisioning阶段
  9.     // go_neg_completed对应的函数是wpas_go_neg_completed
  10.     p2p->cfg->go_neg_completed(p2p->cfg->cb_ctx, &res);
  11. }

[—>p2p_supplicant.c：：wpas_go_neg_compeleted]

  1. void wpas_go_neg_completed(void *ctx, struct p2p_go_neg_results *res)
  2. {
  3.     struct wpa_supplicant *wpa_s = ctx;
  4.     ......
  5.    // 下面这个函数将导致P2pStateMachine收到P2P_GO_NEGOTIATION_SUCCESS_EVENT消息
  6.     wpa_msg(wpa_s, MSG_INFO, P2P_EVENT_GO_NEG_SUCCESS);
  7.     wpas_notify_p2p_go_neg_completed(wpa_s, res);
  8.
  9.     if (wpa_s->create_p2p_iface) {// 本例满足此if条件
  10.         /*
  11.         再创建一个wpa_supplicant对象。感兴趣的读者可自行研究下面这个函数。其内部将调用4.4.3节
  12.         分析的wpa_supplicant_add_iface函数。
  13.         */
  14.         struct wpa_supplicant *group_wpa_s =
  15.             wpas_p2p_init_group_interface(wpa_s, res->role_go);
  16.        ......
  17.           // 如果本机扮演GO，则启动WSC Registrar功能，否则启动Enrollee功能
  18.           // 下面这两个函数留给读者自行分析
  19.         if (res->role_go)  wpas_start_wps_go(group_wpa_s, res, 1);
  20.         else  wpas_start_wps_enrollee(group_wpa_s, res);
  21.     } ......
  22.     wpa_s->p2p_long_listen = 0;
  23.     eloop_cancel_timeout(wpas_p2p_long_listen_timeout, wpa_s, NULL);
  24.     eloop_cancel_timeout(wpas_p2p_group_formation_timeout, wpa_s, NULL);
  25.     // Group Formation的超时时间为15秒左右
  26.     eloop_register_timeout(15 + res->peer_config_timeout / 100,
  27.                    (res->peer_config_timeout % 100) * 10000,
  28.                    wpas_p2p_group_formation_timeout, wpa_s, NULL);
  29. }

当Group Negotiation完成后，WPAS将新创建一个wpa_supplicant对象，它将用于管理和操作专门用于P2P Group的virtual interface，此处有几点请读者注意。

·4.3.1节中介绍过，一个interface对应一个wpa_supplicant对象。

·此处新创建的wpa_supplicant对象用于GO，即扮演AP的角色，专门处理和P2P Group相关的事情，其MAC地址为P2P Interface Address。

·之前使用的wpa_supplicant用于非P2P Group操作，其MAC地址为P2P Device Address。

至此，整个EVENT_TX_STATUS处理流程就分析完毕了，其内容比较复杂。图7-37整理了此过程中一些重要的函数调用。

注意，图7-37实际上描述的是GON Confirmation帧对应的EVENT_TX_STATUS处理流程，和其他EVENT_TX_STATUS处理流程相比，前面7个函数调用都是一样的。

7.4.4　GO Negotiation流程分析 - 图2

图7-37　EVENT_TX_STATUS处理流程
