7.3.2　WifiP2pService工作流程

WifiP2pService和第5章介绍的WifiService一样，都属于Android系统中负责处理Wi-Fi相关工作的核心模块。其中，WifiService处理和WLAN网络连接相关的工作，而WifiP2pService则专门负责处理和Wi-Fi P2P相关的工作。图7-24所示为WifiP2pService家族类图。

7.3.2　WifiP2pService工作流程 - 图1

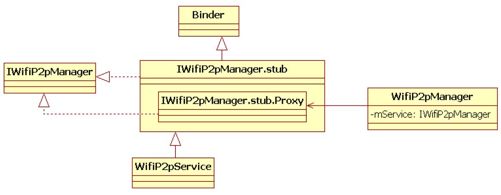

图7-24　WifiP2pService类图

图7-24所示的WifiP2pService家族类图和图5-1所示的WifiService家族类图类似，此处就不详细讨论了。直接来看WifiP2pService的代码，首先是它的构造函数，如下所示。

[—>WifiP2pService.java：：WifiP2pService]

  1. public WifiP2pService(Context context) {
  2.    mContext = context;
  3.    mInterface = "p2p0";// P2P使用的虚拟网络接口设备名为“p2p0”
  4.    mActivityMgr = (ActivityManager)context.getSystemService(Activity.ACTIVITY_SERVICE);
  5.    mNetworkInfo = new NetworkInfo(ConnectivityManager.TYPE_WIFI_P2P, 0, NETWORKTYPE, "");
  6.    // 判断系统是否支持WiFi-Direct功能
  7.    mP2pSupported = mContext.getPackageManager().hasSystemFeature(
  8.                                 PackageManager.FEATURE_WIFI_DIRECT);
  9.   // 获取PrimaryDeviceType，默认值是“10-0050F204-5”。结合图6-15可知
  10.   // “10”是Category ID，代表Telephone
  11.   // “0050F204”是WFA的OUI，最后一个“5”是Sub Category ID，在Telephone大类里边，它代表
  12.   // 支持Dual Mode的Smartphone（规范中定义为Smart phone-Dual mode）
  13.    mThisDevice.primaryDeviceType = mContext.getResources().getString(
  14.                 com.android.internal.R.string.config_wifi_p2p_device_type);
  15.    // WifiP2pService主要工作也是由状态机来完成的，即下面的这个P2pStateMachine
  16.    mP2pStateMachine = new P2pStateMachine(TAG, mP2pSupported);
  17.    mP2pStateMachine.start();// 启动P2P状态机
  18.  }

P2pStateMachine是WifiP2pService定义的内部类，它比第5章介绍的WifiStateMachine简单，其构造函数如下所示。

[—>WifiP2pService.java：：P2pStateMachine构造函数]

  1. P2pStateMachine(String name, boolean p2pSupported) {
  2.     super(name);
  3.     addState(mDefaultState);// 为状态机添加状态，一共15个状态
  4.       addState(mP2pNotSupportedState, mDefaultState);
  5.        ......
  6.     if (p2pSupported) setInitialState(mP2pDisabledState);// 初始状态为P2pDisabledState
  7.      else setInitialState(mP2pNotSupportedState);
  8. }

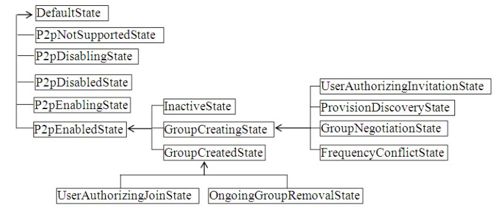

图7-25描述了P2pStateMachine中定义的各个状态及层级关系。

7.3.2　WifiP2pService工作流程 - 图2

图7-25　P2pStateMachine状态机

P2pStateMachine的初始状态是P2pDisabledState，它和父状态DefaultState的Entry Action都没有执行什么有意义的事情，故此处略去对二者EA的介绍。

P2pStateMachine是WifiP2pService的核心，我们马上来介绍它的工作流程。

1.CMD_ENABLE_P2P处理流程

P2pStateMachine虽然属于WifiP2pService，但它也受WifiStateMachine的影响。通过5.2.3节“WifiStateMachine构造函数分析之二”中对WifiStateMachine InitialState EA的介绍，会发现WifiStateMachine将创建一个名为mWifiP2pChannel的AsyncChannel对象用于向P2pStateMachine发送消息。

在Android平台中，如果用户打开Wi-Fi功能，P2pStateMachine就会收到第一个消息CMD_ENABLE_P2P。该消息是WifiStateMachine进入DriverStartedState后，在其EA中借助mWifiP2pChannel向P2pStateMachine发送的（可参考5.3.2节SUP_CONNECTION_EVENT处理流程分析）①。

P2pStateMachine此时处于P2pDisabledState，它对CMD_ENABLE_P2P消息的处理逻辑如下所示。

[—>WifiP2pService.java：：P2pDisabledState：enter]

  1. class P2pDisabledState extends State {
  2.      public boolean processMessage(Message message) {
  3.        switch (message.what) {
  4.          case WifiStateMachine.CMD_ENABLE_P2P:
  5.                try {
  6.                      mNwService.setInterfaceUp(mInterface);
  7.                } ......
  8.                // 启动WifiMonitor，它将通过wpa_ctl连接上wpa_supplicant。关于wpa_supplicant的启动
  9.               // 读者可参考5.2.3节“WifiNative介绍”
  10.                mWifiMonitor.startMonitoring();
  11.                // 转入P2pEnablingState，其EA未作有意义的事情，读者可自行阅读它
  12.                transitionTo(mP2pEnablingState);
  13.                break;
  14.         default:
  15.             return NOT_HANDLED;
  16.      }
  17.       return HANDLED;
  18.      }
  19.  }

处理完CMD_ENABLE_P2P消息后，P2pStateMachine将创建一个WifiMonitor用于接收来自wpa_supplicant的消息，同时状态机将转入P2pEnablingState。

WifiMonitor连接wpa_supplicant之后，WifiMonitor会发送一个SUP_CONNECTION_EVENT给P2pStateMachine。该消息将由P2pEnablingState处理，马上来看相关的处理流程。

2.SUP_CONNECTION_EVENT处理流程

代码如下。

[—>WifiP2pService.java：：P2pEnablingState：processMessage]

  1. class P2pEnablingState extends State {
  2.        ......
  3.      public boolean processMessage(Message message) {
  4.      switch (message.what) {
  5.          case WifiMonitor.SUP_CONNECTION_EVENT:
  6.                transitionTo(mInactiveState);// 转入InactiveState
  7.                break;
  8.         ......
  9.     }
  10.        return NOT_HANDLED
  11.     }
  12. }

根据5.2.1节HSM的知识，当状态机转入InactiveState后，首先执行的是其父状态P2pEnabledState的EA，然后才是InactiveState自己的EA。由于InactiveState的EA仅打印了一句日志输出，故此处仅介绍P2pEnabledState的EA，相关代码如下所示。

[—>WifiP2pService.java：：P2pEnabledState：enter]

  1. class P2pEnabledState extends State {
  2.      public void enter() {
  3.      // 发送WIFI_P2P_STATE_CHANGED_ACTION广播，并设置EXTRA_WIFI_STATE状态为
  4.      // WIFI_P2P_STATE_ENABLED
  5.       sendP2pStateChangedBroadcast(true);
  6.       mNetworkInfo.setIsAvailable(true);
  7.       /*
  8.       发送WIFI_P2P_CONNECTION_CHANGED_ACTION广播，它将携带WifiP2pInfo和NetworkInfo信息。
  9.       注意，下面这个函数还会向WifiStateMachine发送P2P_CONNECTION_CHANGED消息。读者不妨
  10.        自行研究WifiStateMachine对P2P_CONNECTION_CHANGED消息的处理流程。
  11.       */
  12.       sendP2pConnectionChangedBroadcast();
  13.       initializeP2pSettings();// 初始化P2P的一些设置，详情见下文
  14.  }

我们重点关注上面代码中的initializeP2pSettings函数，其代码如下所示。

[—>WifiP2pSettings.java：：initializeP2pSettings]

  1. private void initializeP2pSettings() {
  2.    /*
  3.    发送“SET persistent_reconnect 1”给WPAS，该命令对应如下一种应用场景。
  4.    当发现一个Persistent Group时，如果 persistent_reconnect为1，则可利用之前保存的配置信息自动重连，
  5.    重新连接时无需用户参与。如果persistent_reconnect为0，则需要提醒用户，让用户来决定是否加入此
  6.    persistent group。
  7.    */
  8.    mWifiNative.setPersistentReconnect(true);
  9.    /*
  10.    获取P2P Device Name，先从数据库中查询“wifi_p2p_device_name”字段的值，如果数据库中没有设置
  11.    该字段，则取数据库中“android_id”字段值的前4个字符并在其前面加上“Android_”字符串以
  12.    组成P2P Device Name。以Galaxy Note 2为例，数据库文件是/data/data/com.android.providers.
  13.    settings/database/settings.db，所查询的表名为secure，wifi_p2p_device_name字段取值为
  14.    “Android_4aa9”，android_id字段取值为“4aa9213016889423”。
  15.    */
  16.   mThisDevice.deviceName = getPersistedDeviceName();// mThisDevice指向一个WifiP2pDevice对象
  17.   // 将P2P DeviceName保存到WPAS中
  18.   mWifiNative.setDeviceName(mThisDevice.deviceName);
  19.   // 设置P2P网络SSID的后缀。如果本设备能扮演GO，则它构建的Group对应的SSID后缀就是此处设置的后缀名
  20.   mWifiNative.setP2pSsidPostfix("-" + mThisDevice.deviceName);
  21.   // 设置Primary DeviceType
  22.   mWifiNative.setDeviceType(mThisDevice.primaryDeviceType);
  23.   // 设置支持的WSC配置方法
  24.   mWifiNative.setConfigMethods("virtual_push_button physical_display keypad");
  25.   // 设置STA连接的优先级高于P2P连接
  26.   mWifiNative.setConcurrencyPriority("sta");
  27.   // 从WPAS中获取P2P Device Address
  28.   mThisDevice.deviceAddress = mWifiNative.p2pGetDeviceAddress();
  29.   // 更新自己的状态，并发送WIFI_P2P_THIS_DEVICE_CHANGED_ACTION消息
  30.   updateThisDevice(WifiP2pDevice.AVAILABLE);
  31.   mClientInfoList.clear();
  32.   // 清空WPAS中保存peer P2P Device和Service信息
  33.   mWifiNative.p2pFlush(); mWifiNative.p2pServiceFlush();
  34.    mServiceTransactionId = 0; mServiceDiscReqId = null;
  35.    /*
  36.    WPAS中会保存persistent Group信息，而P2pStateMachine也会保存一些信息，下面这个函数将根据
  37.    WPAS中的信息来更新P2pStateMachine中保存的Group信息。P2pStateMachine通过一个名为mGroups
  38.    的成员变量（类型为WifiP2pGroupList）来保存所有的Group信息。
  39.    */
  40.   updatePersistentNetworks(RELOAD);
  41. }

至此，P2pStateMachine就算初始化完毕，接下来的工作就是处理用户发起的操作。

首先来看WifiP2pSettings中WifiP2pManager的discoverPeers函数，它将发送DISCOVER_PEERS消息给P2pStateMachine。

3.DISCOVER_PEERS处理流程

P2pStateMachine当前处于InactiveState，不过DISCOVER_PEERS消息却是由其父状态P2pEnabledState来处理的，相关代码如下所示。

[—>WifiP2pService.java：：P2pEnabledState：processMessage]

  1. class P2pEnabledState extends State{
  2.      public boolean processMessage(Message message) {
  3.         switch (message.what) {
  4.           case WifiP2pManager.DISCOVER_PEERS:
  5.               clearSupplicantServiceRequest();// 先取消Service Discovery请求
  6.               // 发送“P2P_FIND 超时时间”给WPAS，DISCOVER_TIMEOUT_S值为120秒
  7.               if (mWifiNative.p2pFind(DISCOVER_TIMEOUT_S)) {
  8.                   replyToMessage(message, WifiP2pManager.DISCOVER_PEERS_SUCCEEDED);
  9.                  // 发送WIFI_P2P_DISCOVERY_CHANGED_ACTION广播以通知P2P Device Discovery已启动
  10.                  sendP2pDiscoveryChangedBroadcast(true);
  11.              }.......
  12.             break;
  13.         }
  14.     }
  15. }

当WPAS搜索到周围的P2P Device后，将发送以下格式的消息给WifiMonitor。

  1. P2P-DEVICE-FOUND fa：7b：7a：42：02：13 p2p_dev_addr=fa：7b：7a：42：02：13 pri_dev_type=1-0050F204-1 name='p2p-TEST1'config_methods=0x188 dev_capab=0x27 group_capab=0x0

WifiMonitor将根据这些信息构建一个WifiP2pDevice对象，然后发送P2P_DEVICE_FOUND_EVENT给P2pStateMachine。

4.P2P_DEVICE_FOUND_EVENT处理流程

同样，P2P_DEVICE_FOUND_EVENT也由InactiveState的父状态P2pEnabledState来处理，相关代码如下所示。

[—>WifiP2pService.java：：P2pEnabledState：processMessage]

  1. class P2pEnabledState extends State{
  2.      public boolean processMessage(Message message) {
  3.         switch (message.what) {
  4.           ......
  5.           case WifiMonitor.P2P_DEVICE_FOUND_EVENT:
  6.                 // WifiMonitor根据WPAS反馈的信息构建一个WifiP2pDevice对象
  7.                 WifiP2pDevice device = (WifiP2pDevice) message.obj;
  8.                 // 如果搜索到的这个P2P Device是自己（根据Device Address来判断），则不处理它
  9.                 if (mThisDevice.deviceAddress.equals(device.deviceAddress)) break;
  10.                 /*
  11.                 mPeers指向一个WifiP2pDeviceList对象。如果之前已存储了此Device的信息，
  12.                 更新这些信息，否则将添加一个新的WifiP2pDevice对象。
  13.                 */
  14.                  mPeers.update(device);
  15.                  sendP2pPeersChangedBroadcast();// 发送WIFI_P2P_PEERS_CHANGED_ACTION广播
  16.                  break;
  17.         }......
  18.     }
  19. }

WifiP2pSettings收到WIFI_P2P_PEERS_CHANGED_ACTION广播后，将通过WifiP2pManager的requestPeers来获得当前搜索到的P2P Device信息（即mPeers的内容）。这部分处理逻辑非常简单，请读者自行阅读相关代码。

现在，用户将选择一个P2P Device然后通过WifiP2pManager的connect函数向其发起连接。来看相关代码。

5.CONNECT处理流程

WifiP2pManager的connect函数将发送CONNECT消息给P2pStateMachine，该消息由InactiveState状态自己来处理，代码如下所示。

[—>WifiP2pSettings.java：：InactiveState：processMessage]

  1. class InactiveState extends State {
  2.      ......
  3.     public boolean processMessage(Message message) {
  4.         switch (message.what) {
  5.            case WifiP2pManager.CONNECT:
  6.                 /*
  7.                 WifiP2pSettings将设置一个WifiP2pConfig对象以告诉P2pStateMachine该连接
  8.                 哪一个P2P Device（参考7.3.1节onPreferenceTreeClick介绍）
  9.                 */
  10.                 WifiP2pConfig config = (WifiP2pConfig) message.obj;
  11.                 mAutonomousGroup = false;
  12.                 // 获取该P2P Device的Group Capability信息
  13.                 int gc = mWifiNative.getGroupCapability(config.deviceAddress);
  14.                 mPeers.updateGroupCapability(config.deviceAddress, gc);
  15.                 // 关键函数connect，见下文介绍
  16.                 int connectRet = connect(config, TRY_REINVOCATION);
  17.                 // TRY_REINVOCATION值为true
  18.                ......
  19.              mPeers.updateStatus(mSavedPeerConfig.deviceAddress, WifiP2pDevice.INVITED);
  20.              sendP2pPeersChangedBroadcast();
  21.              replyToMessage(message, WifiP2pManager.CONNECT_SUCCEEDED);
  22.              // 根据connectRet的值进行状态切换选择
  23.              if (connectRet == NEEDS_PROVISION_REQ) {
  24.                   transitionTo(mProvisionDiscoveryState);// 转入ProvisionDiscoveryState
  25.                   break;
  26.                }
  27.             transitionTo(mGroupNegotiationState);// 或者转入GroupNegotiationState
  28.             break;
  29.       ......
  30.      }
  31.     return HANDLED
  32. }

上述代码中有一个关键函数，即connect，其代码如下所示。

[—>WifiP2pService.java：：connect]

  1. private int connect(WifiP2pConfig config, boolean tryInvocation) {
  2.      ......
  3.      // 当前还没有保存的对端P2P Device配置信息（对应的数据类型为WifiP2pConfig）
  4.      // 所以isResp为false
  5.      boolean isResp = (mSavedPeerConfig != null &&
  6.                 config.deviceAddress.equals(mSavedPeerConfig.deviceAddress));
  7.      mSavedPeerConfig = config;// 保存传入的WifiP2pConfig信息
  8.
  9.      WifiP2pDevice dev = mPeers.get(config.deviceAddress);
  10.      ......
  11.      // 判断对端设备是否为GO。由于还没有开展GON，所以join为false
  12.      boolean join = dev.isGroupOwner();
  13.      String ssid = mWifiNative.p2pGetSsid(dev.deviceAddress);
  14.       // 如果join为true，但对端设备不能再添加新的P2P Device，则join被设置为false
  15.       if (join && dev.isGroupLimit()) join = false;
  16.       else if (join) {// mGroups保存搜索到的GO信息，当前还没有GO，所以netId为-1
  17.             int netId = mGroups.getNetworkId(dev.deviceAddress, ssid);
  18.             if (netId >= 0) {// 这种情况对应于加入一个当前已经存在的P2P Group
  19.                 if (!mWifiNative.p2pGroupAdd(netId)) return CONNECT_FAILURE;
  20.                 return CONNECT_SUCCESS;
  21.             }
  22.         }
  23.
  24.      if (!join && dev.isDeviceLimit()) return CONNECT_FAILURE;
  25.       // tryInvocation为true。P2P Device一般都支持Invitation
  26.       // 下面这个if代码段处理Persistent Group的情况
  27.      if (!join && tryInvocation && dev.isInvitationCapable()) {
  28.           int netId = WifiP2pGroup.PERSISTENT_NET_ID;// PERSISTENT_NET_ID值为-2
  29.           if (config.netId >= 0) {
  30.                if (config.deviceAddress.equals(mGroups.getOwnerAddr(config.netId)))
  31.                     netId = config.netId;
  32.             } else netId = mGroups.getNetworkId(dev.deviceAddress);
  33.
  34.             if (netId < 0) netId = getNetworkIdFromClientList(dev.deviceAddress);
  35.             if (netId >= 0) {// 通过Invitation Request重新启动一个Persistent Group
  36.                 if (mWifiNative.p2pReinvoke(netId, dev.deviceAddress)) {
  37.                     mSavedPeerConfig.netId = netId;
  38.                     return CONNECT_SUCCESS;
  39.                 } else updatePersistentNetworks(RELOAD);
  40.             }
  41.         }
  42.        mWifiNative.p2pStopFind();
  43.
  44.         if (!isResp) return NEEDS_PROVISION_REQ;// 就本例而言，connect返回NEEDS_PROVISION_REQ
  45.
  46.         p2pConnectWithPinDisplay(config);// 发起P2P连接，即启动Group Formation流程
  47.         return CONNECT_SUCCESS;
  48.     }

就本例而言，connect将返回NEEDS_PROVISON_REQ，所以P2pStateMachine将转入ProvisionDiscoveryState，马上来看它的EA。

[—>WifiP2pService.java：：ProvisionDiscoveryState：enter]

  1. class ProvisionDiscoveryState extends State {
  2.     public void enter() {
  3.       // 触发本机设备向对端设备发送Provision Discovery Request帧
  4.       mWifiNative.p2pProvisionDiscovery(mSavedPeerConfig);
  5.     }

注意，由于WSC配置方法为PBC，所以对端设备的P2pStateMachine将收到一个P2P_PROV_DISC_PBC_REQ_EVENT消息。当对端设备处理完毕后，将收到一个P2P_PROV_DISC_PBC_RSP_EVENT消息。马上来看P2P_PROV_DISC_PBC_RSP_EVENT消息的处理流程。

6.P2P_PROV_DISC_PBC_RSP_EVENT处理流程

P2pStateMachine当前处于ProvisionDiscoveryState，相关处理逻辑如下所示。

[—>WifiP2pService.java：：ProvisionDiscoveryState：processMessage]

  1.  public boolean processMessage(Message message) {
  2.      WifiP2pProvDiscEvent provDisc;
  3.      WifiP2pDevice device;
  4.      switch (message.what) {
  5.           case WifiMonitor.P2P_PROV_DISC_PBC_RSP_EVENT:
  6.              provDisc = (WifiP2pProvDiscEvent) message.obj;
  7.              device = provDisc.device;
  8.              if (!device.deviceAddress.equals(mSavedPeerConfig.deviceAddress)) break;
  9.
  10.              if (mSavedPeerConfig.wps.setup == WpsInfo.PBC) {
  11.                    /*
  12.                    下面这个函数将调用WifiNative的p2pConnect函数，此函数将触发WPAS发送
  13.                    GON Request帧。接收端设备收到该帧后，将弹出图7-16所示的提示框以提醒用户。
  14.                    */
  15.                    p2pConnectWithPinDisplay(mSavedPeerConfig);
  16.                    // 转入GroupNegotiationState，其EA比较简单，请读者自行阅读
  17.                    transitionTo(mGroupNegotiationState);
  18.                }
  19.               break;
  20.         ......
  21.        }
  22.   }

上述代码中，P2pStateMachine通过p2pConnectWithPinDisplay向对端发起Group Negotiation Request请求。接下来的工作就由WPAS来处理。当Group Formation结束后，P2pStateMachine将收到一个P2P_GROUP_STARTED_EVENT消息以通知Group建立完毕，该消息的处理流程如下节所述。

7.P2P_GROUP_STARTED_EVENT处理流程

P2P_GROUP_STARTED_EVENT消息由GroupNegotiationState处理，相关代码如下所示。

[—>WifiP2pService.java：：GroupNegotiationState：processMessage]

  1. class GroupNegotiationState extends State {
  2.     ......
  3.    public boolean processMessage(Message message) {
  4.        switch (message.what) {
  5.           case WifiMonitor.P2P_GO_NEGOTIATION_SUCCESS_EVENT:
  6.           case WifiMonitor.P2P_GROUP_FORMATION_SUCCESS_EVENT:
  7.                 break;// 不处理Group Negotiation成功的消息
  8.           case WifiMonitor.P2P_GROUP_STARTED_EVENT:// 只处理Group Started消息
  9.                mGroup = (WifiP2pGroup) message.obj;
  10.               if (mGroup.getNetworkId() == WifiP2pGroup.PERSISTENT_NET_ID) {
  11.                   updatePersistentNetworks(NO_RELOAD);
  12.                   String devAddr = mGroup.getOwner().deviceAddress;
  13.                   mGroup.setNetworkId(mGroups.getNetworkId(devAddr,
  14.                               mGroup.getNetworkName()));
  15.                }
  16.              if (mGroup.isGroupOwner()) {// 如果本机P2P设备是GO，则启动DhcpServer
  17.                   // 假设本机P2P设备扮演GO，请读者自行阅读startDhcpServer函数
  18.                   startDhcpServer(mGroup.getInterface());
  19.              } else {
  20.                  /*
  21.                  如果对端设备是GO，则启动DhcpStateMachine用于获取一个IP地址，这部分流程和
  22.                  5.3.2节NETWORK_CONNECTION_EVENT消息处理流程分析的
  23.                  ObtainingIpState工作流程类似。
  24.                  */
  25.                  mWifiNative.setP2pGroupIdle(mGroup.getInterface(), GROUP_IDLE_TIME_S);
  26.                  mDhcpStateMachine = DhcpStateMachine.makeDhcpStateMachine(mContext,
  27.                              P2pStateMachine.this, mGroup.getInterface());
  28.                   mDhcpStateMachine.sendMessage(DhcpStateMachine.CMD_START_DHCP);
  29.                   WifiP2pDevice groupOwner = mGroup.getOwner();
  30.                   groupOwner.update(mPeers.get(groupOwner.deviceAddress));
  31.                   mPeers.updateStatus(groupOwner.deviceAddress,WifiP2pDevice.CONNECTED);
  32.                   sendP2pPeersChangedBroadcast();
  33.              }
  34.              mSavedPeerConfig = null;
  35.              transitionTo(mGroupCreatedState);// 转入GroupCreatedState
  36.              break;
  37.       ......
  38.    }
  39. }

P2pStateMachine将转入GroupCreatedState，其EA代码如下所示。

[—>WifiP2pService.java：：GroupCreatedState：enter]

  1. class GroupCreatedState extends State {
  2.      public void enter() {
  3.       mNetworkInfo.setDetailedState(NetworkInfo.DetailedState.CONNECTED, null, null);
  4.       updateThisDevice(WifiP2pDevice.CONNECTED);// 连接成功
  5.       if (mGroup.isGroupOwner()) {
  6.          /*
  7.          SERVER_ADDRESS为“192.168.49.1”，该地址也被设置到Dhcp Server中。
  8.          另外，P2pStateMachine有一个名为mWifiP2pInfo的成员变量，其类型为WifiP2pInfo，
  9.          下面这个函数也将GO的IP地址保存到mWifiP2pInfo中。
  10.          */
  11.          setWifiP2pInfoOnGroupFormation(SERVER_ADDRESS);
  12.          sendP2pConnectionChangedBroadcast();// 发送WIFI_P2P_CONNECTION_CHANGED_ACTION广播
  13.       }
  14.   }
  15.  ......
  16. }

8.AP_STA_CONNECTED_EVENT处理流程

当对端P2P设备成功关联到本机后，WifiMonitor又将发送一个名为AP_STA_CONNECTED_EVENT的消息，该消息的处理逻辑如下所示。

[—>WifiP2pService.java：：GroupCreatedState：enter]

  1. public boolean processMessage(Message message) {
  2.    switch (message.what) {
  3.        case WifiMonitor.AP_STA_CONNECTED_EVENT:// 该消息表示一个P2P Client关联上本机GO
  4.               WifiP2pDevice device = (WifiP2pDevice) message.obj;
  5.               String deviceAddress = device.deviceAddress;
  6.               if (deviceAddress != null) {
  7.                    ......
  8.                    mGroup.addClient(deviceAddress);// 添加一个P2P Client
  9.                    mPeers.updateStatus(deviceAddress, WifiP2pDevice.CONNECTED);
  10.                    sendP2pPeersChangedBroadcast();
  11.                }
  12.               ......
  13.               break;
  14.          ......
  15. }

至此，一个P2P Device（扮演Client）就成功关联上本机的P2P Device（扮演GO）。

9.WifiP2pService总结

回顾上文介绍的WifiP2pService工作流程，可知P2pStateMachine初始状态为P2pDisabledState，然后：

1）P2pStateMachine将接收到的第一条消息，它是来自WifiStateMachine的CMD_ENABLE_P2P。在该消息的处理逻辑中，P2pStateMachine将创建一个WifiMonitor对象以和wpa_supplicant进程交互。最后，P2pStateMachine转入P2pEnablingState。

2）在P2pEnablingState中，P2pStateMachine将处理SUP_CONNECT_EVENT消息，它代表WifiMonitor成功连接上了wpa_supplicant。该消息处理完毕后，P2pStateMachine将转入InactiveState。

3）InactiveState的父状态是P2pEnabledState，P2pEnabledState的EA将初始化P2P设置，这部分代码逻辑在initializeP2pSettings函数中。另外，WifiP2pSettings将收到一些P2P广播，此时P2P功能正常启动。

4）用户在界面中进行操作以搜索周围的设备，这使得P2pStateMachine将收到DISCVOER_PEERS消息。它在P2pEnabledState中被处理，wpas_supplicant将发起P2P Device Discovery流程以搜索周围的P2P设备。

5）一旦有P2P设备被搜索到，P2pStateMachine将接收到一条P2P_DEVICE_FOUND_EVENT消息。该消息依然由P2pEnabledState来处理。同时，WifiP2pSettings也会相应收到信息以更新UI。

6）当用户在WifiP2pSettings界面中选择连接某个P2P Device后，WifiP2pSettings将发送CONNECT消息给P2pStateMachine。该消息由InactiveState来处理。大部分情况下（除了Persistent Group或者对端设备是GO的情况下），P2pStateMachine将转入ProvisionDiscoveryState。

7）ProvisionDiscoveryState中，P2pStateMachine将通知WPAS以开展Provisioning Discovery流程。一切顺利的话，P2pStateMachine将接收到P2P_PROV_DISC_PBC_RSP_EVENT消息。在该消息的处理过程中，P2pStateMachine将通过p2pConnectWithPinDisplay函数通知WPAS和对端设备启动Group Formation流程。此后，P2pStateMachine转入GroupNegotiationState。

8）Group Formation完成，一个Group也就创建成功，P2pStateMachine将收到P2P_GROUP_STARTED_EVENT消息。该消息由GroupNegotiationState处理。如果本机扮演GO的话，它将启动一个Dhcp服务器，也就是第2章提到的dnsmasq（详情请参考2.3.8节“背景知识介绍”）。

9）当对端P2P Client（Group建立后，角色也就确定了）关联上本机的GO后，AP_STA_CONNECTED_EVENT消息将被发送给P2pStateMachine处理。

如果仔细阅读WifiP2pService代码，会发现本节介绍的工作流程是WifiP2pService中最简单的一条了。经过笔者实际测试，WifiP2pService有一个工作场景的处理流程比较复杂，即如果用户在对端设备发起connect操作，则本机的处理相对要复杂一些。这部分流程和wpa_suppliant的处理也有关系，所以请读者在学完本章的基础上再自行研究它。

现在，让我们抖擞精神来分析P2P真正的主角wpa_supplicant。

①　注意，Android原生代码中，P2P和STA功能是能同时启用的，但有一些手机不支持concurrent operation，所以这些手机需要修改Wi-Fi相关的代码。
