4.4.2　EAPOL模块分析[21]

同EAP模块类似，EAPOL模块的实现参考了另外一个规范，即IEEE 802.1X。

注意　参考IEEE 802.1X 2004版规范的主要原因是，WPAS中EAPOL模块也基于该版本的规范。另外，笔者比较了2004版和2010版的802.1X，发现2004版的内容组织相对清晰易读。

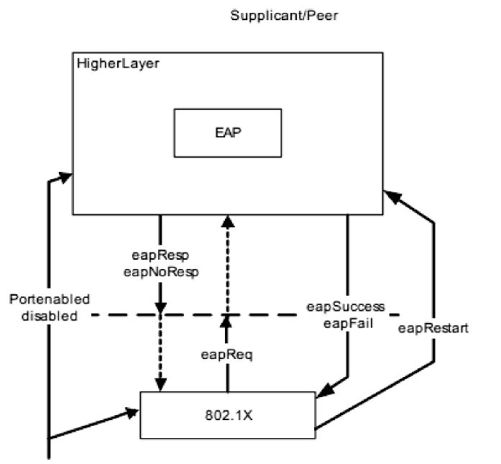

在介绍802.1X前，先来看其描述的EAP和EAPOL之间的关系，如图4-25所示。

4.4.2　EAPOL模块分析[21] - 图1

图4-25　EAP和EAPOL的关系

根据上一节对EAP SUPP SM的介绍，读者会发现图4-25中所示的eapResp、eapSuccess等变量就是RFC4137中定义的用于LL层和EAP SUPP SM层交互的变量。很明显，802.1X模块（在WPAS中，它就是EAPOL模块）是EAP SUPP的LL层（参考图4-22）。

另外一个可能会让读者感到惊奇的是，802.1X规范为EAPOL Supplicant定义了5个不同的状态机，分别如下。

·Port Timers SM：Port超时控制状态机。Port的概念请参考3.3.7节802.1X介绍。

·Supplicant PAE SM：PAE是Port Access Entitiy的缩写。该状态机用于维护Port的状态。

·Supplicant Backend SM：规范并没有明示该状态机的作用。但笔者觉得它主要用于给Authenticator发送EAPOL回复消息。

·The Key Receiver SM：用于处理Key（指EAPOL-Key帧）相关流程的状态机。

·The Supplicant Key Transmit SM：该状态机非必选项，所以WPAS未实现它。

说实话，EAPOL Supplicant定义5个状态机确实有些复杂。主要原因是这5个状态机相互之间都有关联，这些关联体现在它们可能都受同一个变量的影响，从而导致各自的状态发生变化。例如Port Timers SM修改了一些变量后，就有可能使得其他状态机的状态发生变化。规范中把这些变量成为全局变量（Global Varaibles）。

规范阅读提示

1）除了SUPP包含的这五个状态机外，规范还为Authenticator定义了四个状态机。Authenticator也需要实现Port Timers SM和The Key Receiver SM。

2）规范中将这些状态机统称为PACP（Port Access Control Protocol）State Machine。

下面，先来认识这些全局变量。

1.EAPOL SUPP全局变量

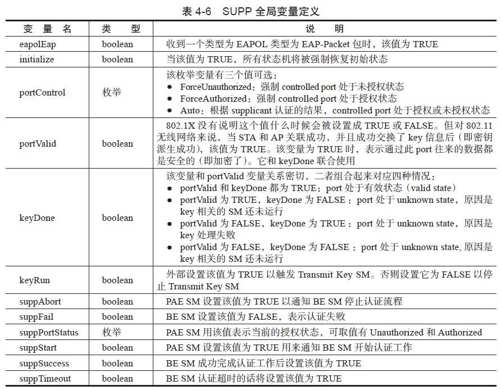

802.1X定义了一些全局变量，它们被多个状态机使用。这些全局变量的定义如表4-6所示。

4.4.2　EAPOL模块分析[21] - 图2

注意，表4-6省略了部分和Authenticator相关的全局变量。另外，规范还定义了一些全局超时变量，它们将在Port Timers SM中介绍。

2.SUPP PACP状态机

（1）Port Timers SM

Port Timers SM（PT SM）对应的状态切换如图4-26所示。

PT SM的功能比较简单，就是每一秒触发一次以从ONE_SECOND状态进入TICK状态。TICK状态的EA中，它将递减（图4-26中的dec函数）某些变量的值。

4.4.2　EAPOL模块分析[21] - 图3

图4-26　PT SM状态切换

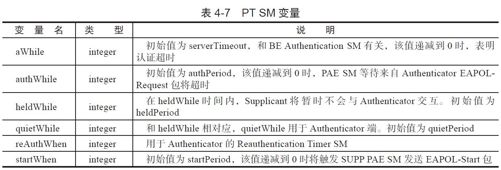

注意，PT SM在SUPP和AUTH两端都有。所以，图4-26中的一些变量只用于AUTH端。这些变量的含义如表4-7所示。

4.4.2　EAPOL模块分析[21] - 图4

虽然规范定义了PT SM，但WPAS中，PT SM的功能并不是通过状态机宏来实现的，而仅仅是向eloop模块注册了一个超时时间为1秒的函数eapol_port_timers_tick，其代码如下所示。

[—>eapol_supp_sm.c：：eapol_port_timers_tick]

  1. static void eapol_port_timers_tick(void *eloop_ctx, void *timeout_ctx)
  2. {
  3.     struct eapol_sm *sm = timeout_ctx;
  4.     if (sm->authWhile > 0) {// 处理authWhile
  5.         sm->authWhile--;
  6.         if (sm->authWhile == 0)
  7.             wpa_printf(MSG_DEBUG, "EAPOL: authWhile --> 0");
  8.     }
  9.     // 处理heldWhile，startWhen,idleWhile（idleWhile见表4-1）
  10.     ......
  11.     if (sm->authWhile | sm->heldWhile | sm->startWhen | sm->idleWhile) {
  12.         // 重新注册超时处理函数，相当于切换到图4-26中的ONE_SECOND状态
  13.         eloop_register_timeout(1, 0, eapol_port_timers_tick, eloop_ctx, sm);
  14.     } else {
  15.         sm->timer_tick_enabled = 0;
  16.     }
  17.     eapol_sm_step(sm);// 处理其他状态机的状态切换，此函数内容下文会介绍
  18. }

上述代码中，eapol_port_timers_tick除了递减相关变量外，最后还需要调用eapol_sm_step函数以判断其他状态机是否需要切换状态。这是PT SM和其他状态机联动的关键纽带，而这个纽带在规范中并不能直接体现出来（规范中，PT SM只是修改某些变量，至于其他状态机到底怎么被触发，则没有说明。而eapol_port_timers_tick函数修改完变量后，直接调用eapol_sm_step函数完成了对其他状态机的检查）。

下面来看第二个状态机The Key Receiver SM。

（2）The Key Receiver SM

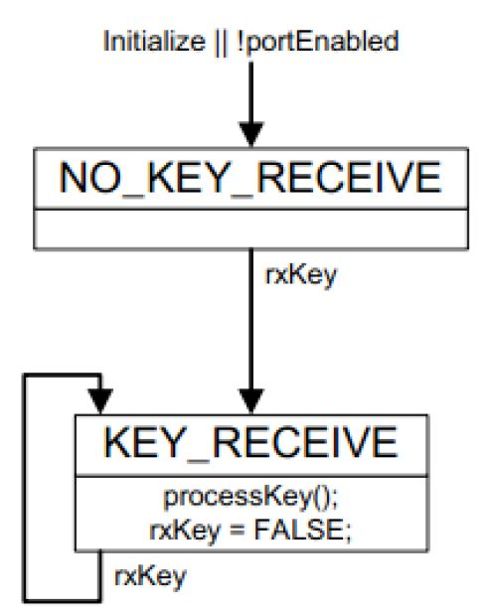

图4-27所示为The Key Receiver SM（以后简称TKR SM）状态切换图。主要有两点值得关注。

4.4.2　EAPOL模块分析[21] - 图5

图4-27　TKR SM状态切换

·TKR SM包含两个状态。第一个是NO_KEY_RECEIVE状态。当rxKey（boolean型变量，当Supplicant收到EAPOL Key帧后，该值为TRUE）变为TRUE时，TKR进入KEY_RECEIVE状态。

·TKR在KEY_RECEIVE状态时需要调用processKey函数处理EAPOL Key消息。

WPAS中，TKR的代码也非常简单，如下所示。

[—>eapol_supp_sm.c：：TRK SM相关函数]

  1. SM_STATE(KEY_RX, NO_KEY_RECEIVE)
  2. {
  3.     SM_ENTRY(KEY_RX, NO_KEY_RECEIVE);
  4. }
  5. SM_STATE(KEY_RX, KEY_RECEIVE)
  6. {
  7.     SM_ENTRY(KEY_RX, KEY_RECEIVE);
  8.     eapol_sm_processKey(sm);                    // 对应图4-27所示的processKey函数
  9.     sm->rxKey = FALSE;
  10. }
  11. SM_STEP(KEY_RX)  // TKR状态机状态切换函数
  12. {
  13.     if (sm->initialize || !sm->portEnabled)
  14.         SM_ENTER_GLOBAL(KEY_RX, NO_KEY_RECEIVE);        // 直接进入NO_KEY_RECEIVE状态
  15.     switch (sm->KEY_RX_state) {
  16.     case KEY_RX_UNKNOWN:
  17.         break;
  18.     case KEY_RX_NO_KEY_RECEIVE:
  19.         if (sm->rxKey)
  20.             SM_ENTER(KEY_RX, KEY_RECEIVE);
  21.         break;
  22.     case KEY_RX_KEY_RECEIVE:
  23.         if (sm->rxKey)
  24.             SM_ENTER(KEY_RX, KEY_RECEIVE);
  25.         break;
  26.     }
  27. }

TKR SM的代码非常简单，此处不详述。下面来看PAE SM。

（3）PAE SM

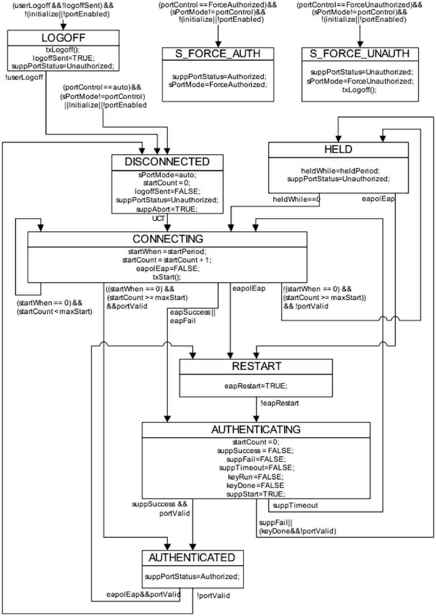

PAE SM比较复杂，其状态切换如图4-28所示。

4.4.2　EAPOL模块分析[21] - 图6

图4-28　PAE SM状态切换

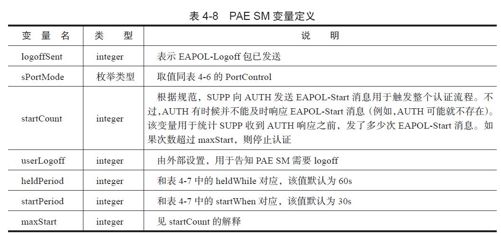

图4-28中涉及的变量定义见表4-8。

4.4.2　EAPOL模块分析[21] - 图7

图4-28还包括两个函数。

·txStart：用于发送EAPOL-Start消息给Authenticator。

·txLogoff：用于发送EAPOL-Logoff消息给Authenticator。

提示　PAE SM中的状态虽然较多，但笔者觉得它们的划分似乎并无泾渭分明的根据。另外，规范对它们的描述也仅是说明满足什么条件将进入什么状态。至于为什么划分这么多状态也没有太多可参考的依据。所以，读者也不必拘泥于求根究底了，只要把握图4-28即可。

WPAS中，PAE SM相关的代码也比较简单，此处仅看LOGOFF状态的EA，如下所示。

[—>eapol_supp_sm.c：：SM_STATE（SUPP_PAE，LOGOFF）]

  1. SM_STATE(SUPP_PAE, LOGOFF)         // 状态机名为SUPP_PAE，状态名为LOGOFF
  2. {
  3.     SM_ENTRY(SUPP_PAE, LOGOFF);
  4.     eapol_sm_txLogoff(sm);              // 对应图4-28中的txLogoff函数
  5.     sm->logoffSent = TRUE;
  6.     sm->suppPortStatus = Unauthorized;
  7.     // 这个函数内部将通过Nl80211 API设置WLAN Driver的状态
  8.     // 属于EAPOL模块和WPAS中其他模块的交互处理
  9.     eapol_sm_set_port_unauthorized(sm);
  10. }

（4）Backend SM

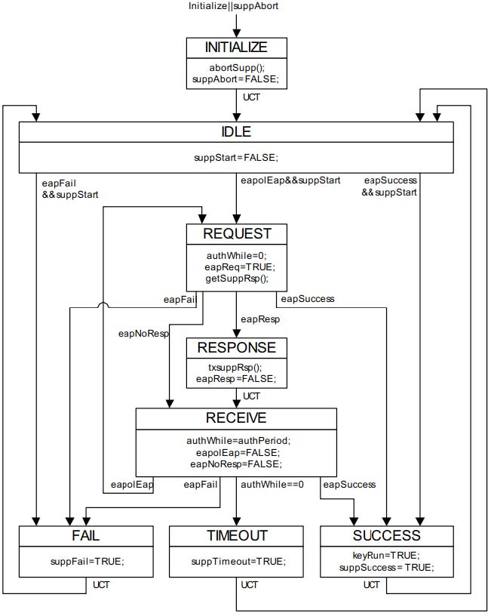

Backend SM（BE SM）的状态转换如图4-29所示。

需要介绍和BE SM相关的变量authPeriod，它和authWhile（见表4-7）有关，默认值为30秒。

4.4.2　EAPOL模块分析[21] - 图8

图4-29　BE SM状态切换

BE SM包含如下几个重要函数。

·abortSupp：停止认证工作，释放相关的资源。

·getSuppResp：这个函数本意是用来获取EAP Response信息的，然后用txSuppResp函数发送出去。但WPAS中，该函数没有包括任何有实质意义的内容。

·txSuppResp：发送EAPOL-Packet包给Authenticator。

BE SM的部分代码如下所示。

[—>eapol_supp_sm.c：：SM_STATE（SUPP_BE，REQUEST）]

  1. SM_STATE(SUPP_BE, REQUEST) // REQUEST状态对应的EA
  2. {
  3.     SM_ENTRY(SUPP_BE, REQUEST);
  4.     sm->authWhile = 0;
  5.     sm->eapReq = TRUE;
  6.     eapol_sm_getSuppRsp(sm);    // 此函数内部并无任何有实质意义的内容，读者不妨自行阅读它
  7. }

提示　前面几节介绍了802.1X中SUPP PACP几个状态机相关的知识。相比EAP SUPP SM而言，虽然PACP状态机的个数增加了不少，但每个状态机包含的状态却少了许多，所以PACP状态机反而容易理解。

有了理论知识后，马上来看EAPOL SUPP模块中的几个重要数据结构和函数。

3.EAPOL SUPP代码分析

图4-23和图4-24介绍了EAPOL和EAP模块的关系，那么EAPOL和WPAS其他模块是什么关系呢？相关数据结构如图4-30所示。

4.4.2　EAPOL模块分析[21] - 图9

图4-30　WPAS中EAPOL/EAP模块数据结构

由图4-30可知，WPAS定义了一个数据结构eapol_sm来存储和PACP状态机相关的内容。其内部定义了三个状态机（TKR SM、PAE SM和BE SM）各自的状态信息（由三个状态枚举值表达）、相关变量等。EAPOL模块和WPAS中重要模块wpa_supplicant的交互接口是通过结构体eapol_ctx来定义的。EAPOL模块通过eap变量指向EAP模块的代表eap_sm结构体。

提示　eapol_sm和eapol_ctx实际包含的成员变量非常多，此处仅列举其中一部分。

虽然WPAS包括EAPOL和EAP两个模块，但WPAS其他模块一般只和EAPOL模块交互。至于EAP模块，它的操作（例如EAP的初始化以及EAP SUPP SM的运作）则由EAPOL模块来触发。

（1）EAPOL模块的初始化

先来看EAPOL和EAP模块的初始化函数，由wpa_supplicant_init_eapol函数完成，代码如下所示。

[—>wpas_glue.c：：wpa_supplicant_init_eapol]

  1. int wpa_supplicant_init_eapol(struct wpa_supplicant *wpa_s)
  2. {
  3. #ifdef IEEE8021X_EAPOL
  4.     struct eapol_ctx *ctx;
  5.     ctx = os_zalloc(sizeof(*ctx));
  6.     ......
  7.     ctx->ctx = wpa_s;
  8.     ctx->msg_ctx = wpa_s;
  9.     ctx->eapol_send_ctx = wpa_s;
  10.     ctx->preauth = 0;
  11.     ctx->eapol_done_cb = wpa_supplicant_notify_eapol_done;
  12.     ctx->eapol_send = wpa_supplicant_eapol_send;
  13.     ......// 其他eapol_ctx成员变量的初始化
  14.     ctx->wps = wpa_s->wps;
  15.     ctx->eap_param_needed = wpa_supplicant_eap_param_needed;
  16.     ctx->port_cb = wpa_supplicant_port_cb;
  17.     ctx->cb = wpa_supplicant_eapol_cb;
  18.     ctx->cert_cb = wpa_supplicant_cert_cb;
  19.     ctx->cb_ctx = wpa_s;
  20.     wpa_s->eapol = eapol_sm_init(ctx);          // 初始化EAPOL模块
  21.     ......
  22. #endif /* IEEE8021X_EAPOL */
  23.     return 0;
  24. }

wpa_supplicant_init_eapol首先设置eapol_ctx对象，然后调用eapol_sm_init来完成EAPOL模块的初始化。eapol_sm_init的代码如下所示。

[—>eapol_supp_sm.c：：eapol_sm_init]

  1. struct eapol_sm *eapol_sm_init(struct eapol_ctx *ctx)
  2. {
  3.     struct eapol_sm *sm;
  4.     struct eap_config conf;
  5.     sm = os_zalloc(sizeof(*sm));                        // EAPOL对应的状态机信息
  6.     ......
  7.     sm->ctx = ctx;// eapol_ctx是WPAS中EAPOL模块和其他模块交互的接口
  8.     sm->portControl = Auto;
  9.     sm->heldPeriod = 60;
  10.     sm->startPeriod = 30;
  11.     sm->maxStart = 3;
  12.     sm->authPeriod = 30;
  13.     os_memset(&conf, 0, sizeof(conf));
  14.     conf.opensc_engine_path = ctx->opensc_engine_path;
  15.     ......
  16.     conf.wps = ctx->wps;
  17.     // 初始化EAP Supplicant SM相关资源
  18.     sm->eap = eap_peer_sm_init(sm, &eapol_cb, sm->ctx->msg_ctx, &conf);
  19.     ......
  20.     // 先设置initialize变量为TRUE，然后初始化相关状态
  21.     sm->initialize = TRUE;
  22.     eapol_sm_step(sm);
  23.     sm->initialize = FALSE; // 设置为FALSE，再初始化相关状态
  24.     eapol_sm_step(sm);
  25.     sm->timer_tick_enabled = 1;
  26.     eloop_register_timeout(1, 0, eapol_port_timers_tick, NULL, sm);
  27.
  28.     return sm;
  29. }

在eapol_sm_init代码中：

1）先通过调用eap_peer_sm_init初始化EAP SUPP SM相关资源。

2）然后完成EAPOL PACP三个状态机的初始化工作。初始化的方法很简单，即先设置initialize为TRUE，然后执行eapol_sm_step函数（该函数代码见下文，其主要目的是根据条件以跳转到下一个状态。initialize为TRUE时，将触发一些状态的EA被调用，从而某些变量的初值将被设定）。然后设置initialize为FALSE后，再度执行eapol_sm_step函数（这样，对应状态的EA也将被执行，从而剩余变量的初值将被设定）。

3）最后通过注册一个eloop超时任务实现了PT SM。

（2）状态机的联动

根据前面的介绍，EAPOL和EAP一共有四个状态机，它们到底是怎么联动的呢？答案就在eapol_sm_step中。eapol_sm_step的代码如下所示。

[—>eapol_supp_sm.c：：eapol_sm_step]

  1. void eapol_sm_step(struct eapol_sm *sm)
  2. {
  3.     int i;
  4.    /*
  5.      笔者一直很好奇EAPOL和EAP中的四个状态机是怎么联动的。通过下面的代码可知，
  6.      根据EAPOL和EAP的关系，首先要运行EAPOL中的三个状态机（Port Timers SM由eloop定时任务
  7.      来实现），分别是SUPP_PAE、KEY_RX和SUPP_BE。然后执行EAP SUPP SM。如果changed变量
  8.      为TRUE，表示状态发生了切换。由于每个状态对应的EA又有可能改变其中一些变量从而引起其他状
  9.      态机状态发生变化，所以，这里有一个for语句来循环处理状态切换，直到四个状态机都没有状态切
  10.      换为止。一般情况下，for循环应该是一个无限循环，但此次通过100来控制循环次数，是为了防止
  11.      某些情况下状态机陷入死循环而不能退出（这也说明规范中定义的SM在联动时可能有逻辑错误）。
  12.    */
  13.     for (i = 0; i < 100; i++) {
  14.         sm->changed = FALSE;
  15.         SM_STEP_RUN(SUPP_PAE);
  16.         SM_STEP_RUN(KEY_RX);
  17.         SM_STEP_RUN(SUPP_BE);
  18.         if (eap_peer_sm_step(sm->eap))  // eap_peer_sm_step返回非零，表示状态有变化
  19.             sm->changed = TRUE;
  20.         if (!sm->changed) break;                // 如果没有状态变化，则跳出循环
  21.     }
  22.     /*
  23.     运行超过100次，需要重新启动EAPOL模块状态机运行，eapol_sm_step_timeout将重新调用
  24.       eapol_sm_step函数。
  25.     */
  26.     if (sm->changed) {
  27.         eloop_cancel_timeout(eapol_sm_step_timeout, NULL, sm);
  28.         eloop_register_timeout(0, 0, eapol_sm_step_timeout, NULL, sm);
  29.     }
  30.     /*
  31.      cb_status是一个枚举类型的变量，可取值有EAPOL_CB_IN_PROGRESS, EAPOL_CB_SUCCESS和
  32.      EAPOL_CB_FAILURE。
  33.     */
  34.     if (sm->ctx->cb && sm->cb_status != EAPOL_CB_IN_PROGRESS) {
  35.         int success = sm->cb_status == EAPOL_CB_SUCCESS ? 1 : 0;
  36.         /*
  37.         该值在PAE AUTHENTICATED状态中被置为EAPOL_CB_SUCCESS，表示认证成功。在PAE
  38.         HELD状态被置为EAPOL_CB_FAILURE，表示认证还未成功。
  39.         */
  40.         sm->cb_status = EAPOL_CB_IN_PROGRESS;
  41.         // 回调通知WPAS，真实的函数是wpa_supplicant_eapol_cb，这个函数以后介绍
  42.         sm->ctx->cb(sm, success, sm->ctx->cb_ctx);
  43.     }
  44. }

WPAS中状态机联动代码的实现非常巧妙，它通过循环来处理各个状态机的状态变换，直到四个状态机都稳定为止。

注意　初始化结束后，各个状态机的状态为：SUPP_PAE为DISCONNECTED状态、KEY_RX为NO_KEY_RECEIVE状态、SUPP_BE为IDLE状态、EAP_SM为DISABLED状态。

至此，对FRC4137和IEEE 802.1X-2004协议中EAP Supplicant和EAPOL Supplicant涉及的状态机进行了详细介绍。

在具体实现中，WPAS实现的EAPOL和EAP状态机较为严格得遵循了这两个文档。所以，读者只要理解了协议中的状态切换和相关变量，则能轻松理解WPAS的实现。反之，如果仅单纯从代码入手，EAPOL/EAP状态机的代码将会非常难以理解。

关于EAPOL/EAP状态机相关的知识就介绍到这，以后碰到具体代码时，读者根据状态切换图直接进入某个状态中去看其处理函数（即EA）。
