6.3.2　802.11管理帧WSC IE设置^[4]

WSC规范规定，不同的管理帧中WSC IE必须包含一些特定属性，下面将简单介绍这些管理帧中WSC IE包含的属性及它们的作用。

1.Probe Request和Response帧设置

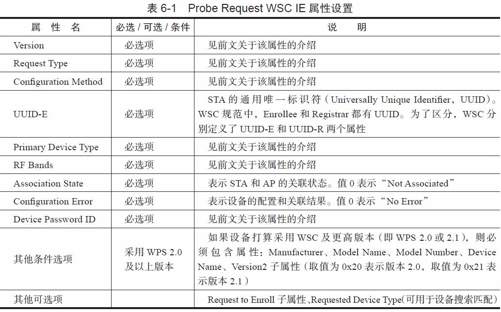

Probe Request帧中WSC IE包含的属性如表6-1所示。

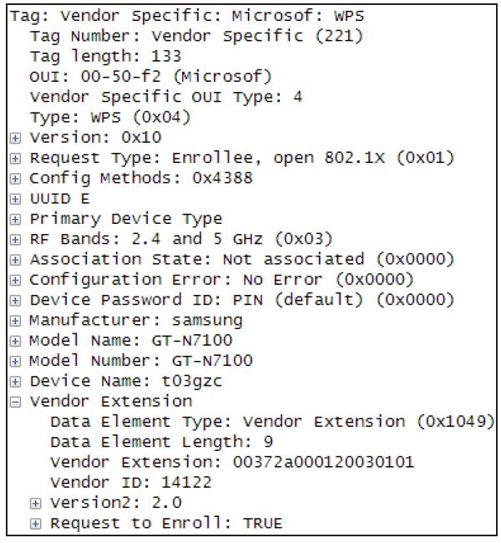

图6-18所示为Galaxy Note 2的Probe Request WSC IE的内容。

图6-18　Probe Request WSC IE示例

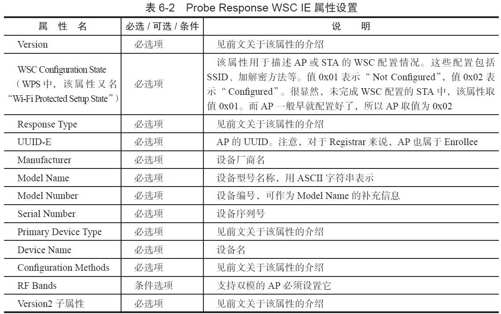

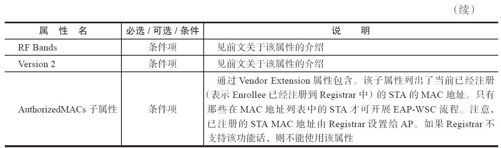

表6-2为Probe Response帧WSC IE属性设置说明。

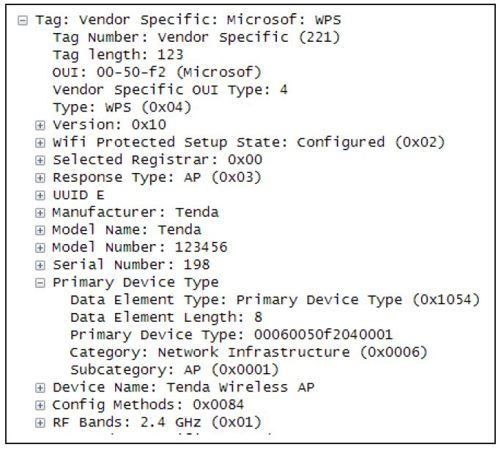

图6-19所示为笔者家中无线路由器开启WSC功能后发送的Probe Response帧WSC IE信息内容。

图6-19　Probe Response WSC IE示例

图6-19中还包含了一个名为Selected Registrar的属性，该属性的作用是，当AP已选择合适的Registrar后，该属性值为0x01，否则为0x00。对于Standalone AP来说，如果其内部的Registrar组件启动，则设置该值为0x01。

提示　由图6-19的示例可知，笔者使用的AP仅支持WPS，而不支持WSC。

2.Association Request/Response和Beacon帧设置

Association Request/Response帧的WSC IE设置比较简单，如表6-3所示。

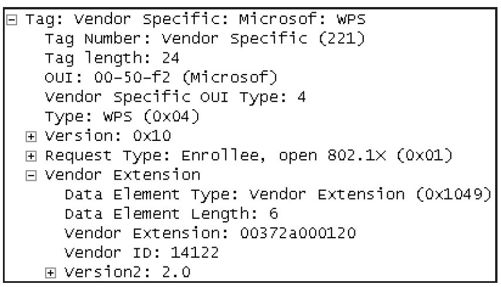

Association Request帧示例如图6-20所示。

图6-20　Association RequestWSC IE属性

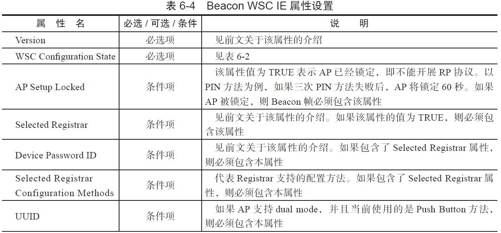

Beacon帧WSC IE属性比较多，如表6-4所示。

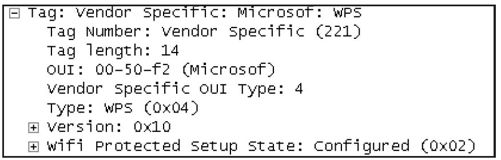

笔者家中的无线路由器功能比较简单，其Beacon帧WSC IE仅包含了必选项属性，如图6-21所示。

图6-21　Beacon WSC IE属性

介绍完WSC IE，接着来看EAP-WSC流程。
